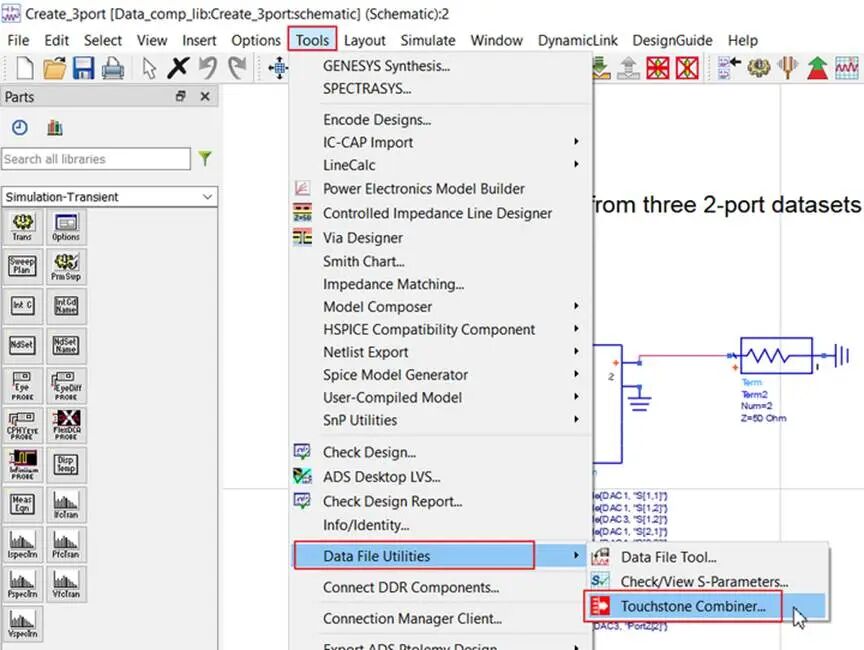

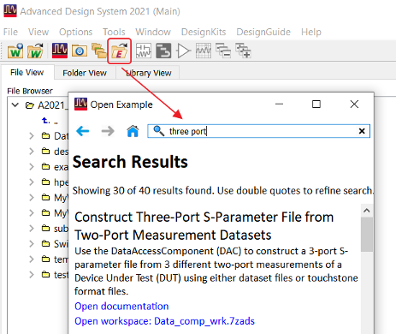

或者通過原理圖菜單Tools-> Data File Utilities
使用上述方法將三個兩端口的S參數合成一個三端口的S參數的前提條件是在對三端口網絡進行兩端口S參數測試時，三端口器件的第三個端口必須使用50歐姆負載進行端接。
S參數合成如何完成?
如果第三個端口沒有使用負載端接，而是開路和短路的情況下，還可以進行三端口S參數合成嗎？
下面從理論上對三端口S參數合成進行一下分析：
這是三端口S參數的關系式：ax, bx分別表示某一個端口的入射波和反射波

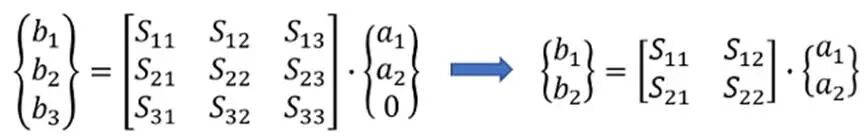

在進行兩端口測試時，如果第三個端口接匹配負載，則從這個端口的入射波為0，以上面關系式中的第三個端口為例，即 a3 = 0，S參數矩陣變化為:
正好是第三個端口端接匹配負載時測試得到的S參數。
從上面可以看出，使用三組兩端口S參數，完全可以得到一個三端口S參數的所以S參數分量。
那么如果第三個端口沒有端接負載，而是開路的情形呢？
我們知道，當電路開路時，開路處的電流為0。
對三端口器件，可以使用阻抗矩陣進行描述：

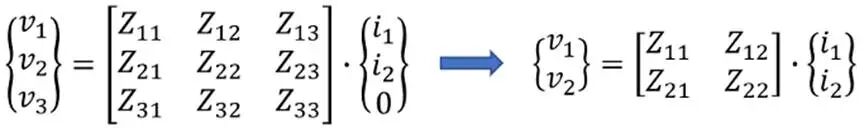

在進行兩端口測試時，第三個端口開路，從阻抗矩陣的角度來看，第三個端口的i3 =0，這時候的Z參數矩陣變化為：
從中可以看出，可以使用三組兩端口網絡的Z參數，合成三端口的Z參數。
所以，可以導入三組測量的S參數，將導入的S參數變換為Z參數，再構建三端口Z參數，之后再由三端口Z參數變換為三端口S參數。
同理，第三個端口短路的情形下
電路短路時，短路節點處的電壓為0
對三端口器件，可以使用導納矩陣進行描述：

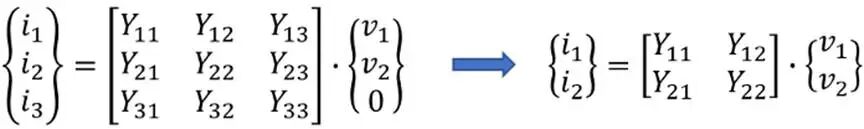

在進行兩端口測試時，第三個端口短路，從導納矩陣的角度來看，第三個端口的v3 =0，Y參數矩陣:
從中可以看出，可以使用三組兩端口網絡的Y參數，合成三端口的Y參數。
所以，可以導入三組測量的S參數，將導入的S參數變換為Y參數，再構建三端口Y參數，之后再由三端口Y參數變換為三端口S參數。
上面是從理論上推導了由三端口器件的兩端口S參數合成三端口S參數，使用匹配負載進行第三個端口的端接，或者使用開路和短路，都是比較特殊的端接方式，可以使三端口網絡參數降階為兩端口網絡參數，從而可以直接使用已有的兩端口網絡參數進行三端口網絡參數合成。對于通用的情形下，無法利用網絡降階進行直接合成。
從實際的測試來講，使用開路或者短路，都會發生全反射的情形，有可能對器件造成影響。另外，有可能需要考慮直接開路或者直接短路時，開路或者短路的完美性帶來的問題。

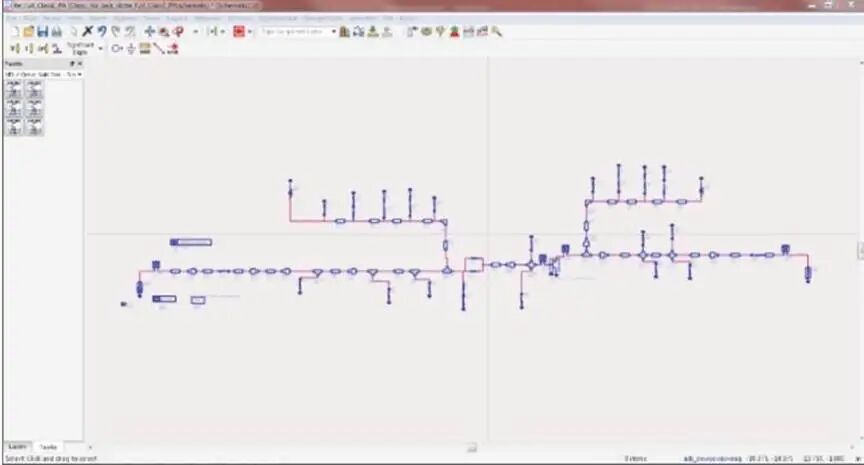

PathWave ADS 通過模板提供了全面的設計指南，可幫助您更快地入門。廣泛的元器件庫讓您可以輕松找到所需要的零部件。與版圖自動同步，使您可以在進行原理圖設計時查看物理版圖。
推薦閱讀：如何完成ADS（Advanced Design System）的快速設置？
案例：使用 ADS軟件按順序修改 SnP文檔邏輯端口
本指南介紹了 ADS（Advanced Design System）的快速設置。按特定順序創建和修改邏輯端口。從 PXI VNA（多端口）保存的 SnP文件中的物理端口可能不按順序排列。您可以使用 ADS按順序創建和修改邏輯端口，而不必在 SnP文件中手動更改。
-->這是S參數測量的示例。使用S21和 S87測量?jī)蓚€(gè)濾波器。

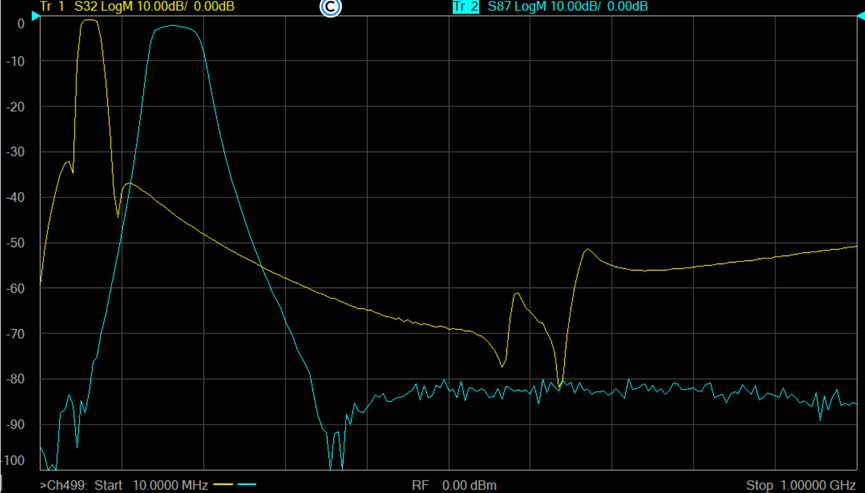

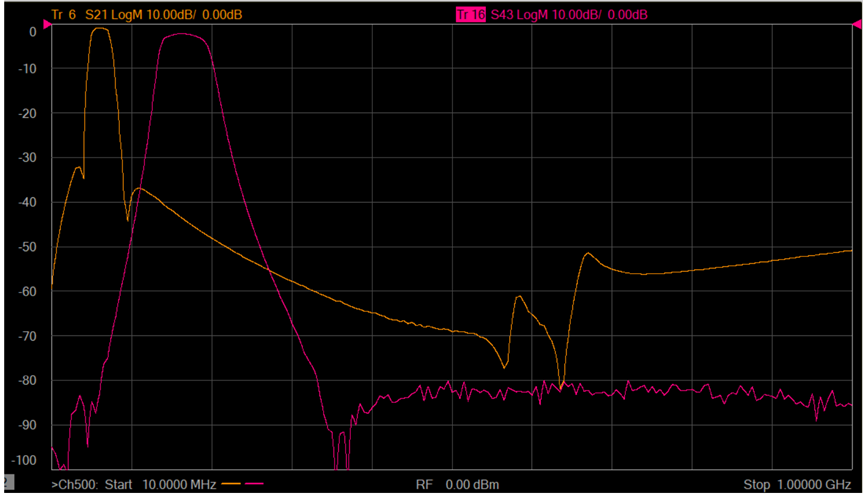

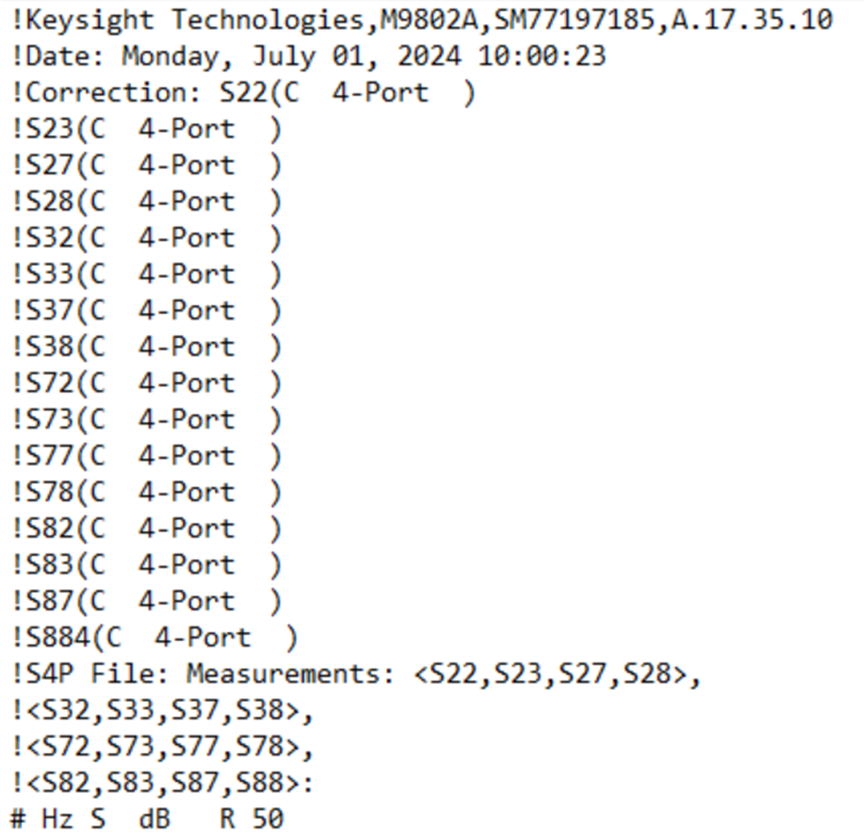

-> SnP文件包含標題信息、設定數據、每個S參數測量的響應數據對，如下所示：

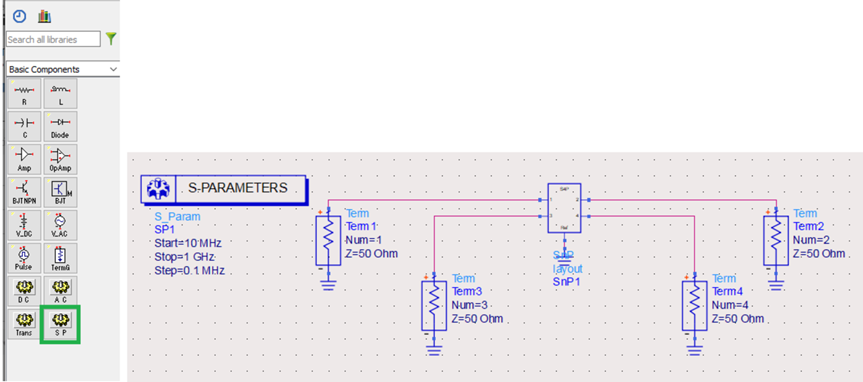

-->打開ADS（Advanced Design System），建立簡單電路并進行S參數仿真如下：

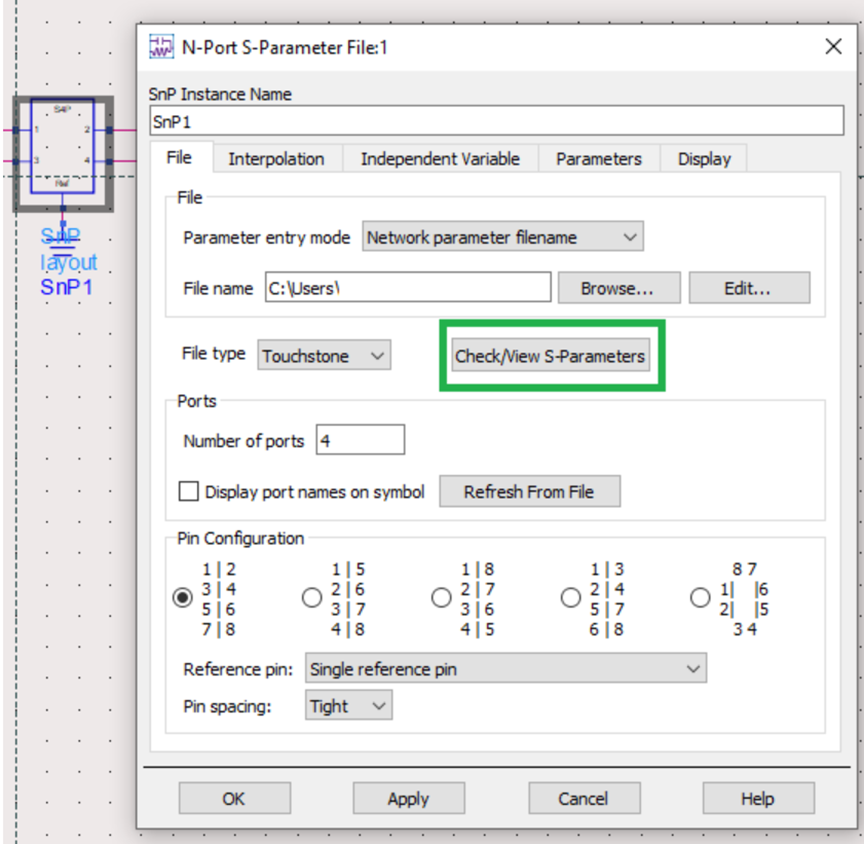

> 雙擊SnP文件組件，單擊“Browse”并選擇您之前保存的 SnP文件，然后按“Apply”和“Okay”。瀏覽完 SnP文件后，您可以單擊“Check/View S-Parameter”來查看 S參數。

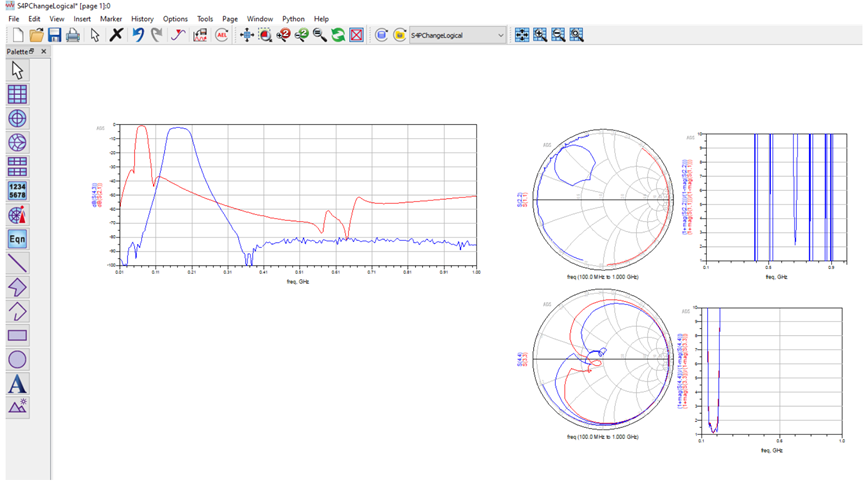

-->進入菜單并選擇“Simulate”（或按 F7鍵），彈出模擬窗口如下：
*矩形和 Smith圖已預先創建。

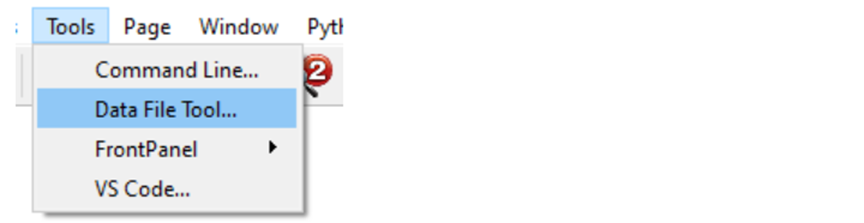

-->轉到“Tool”菜單，選擇“Data File Tool”。

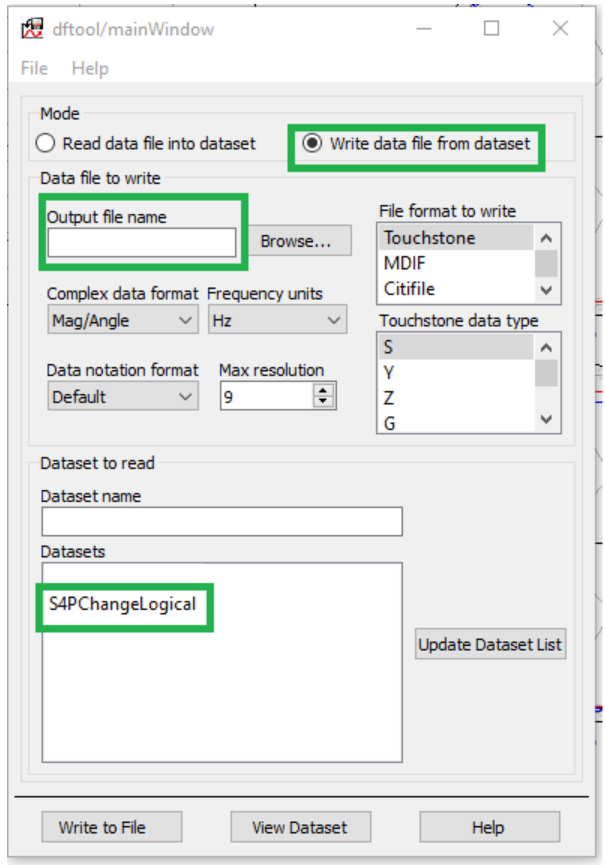

選擇數據集，選擇“Write data file from dataset”和“Write to File”

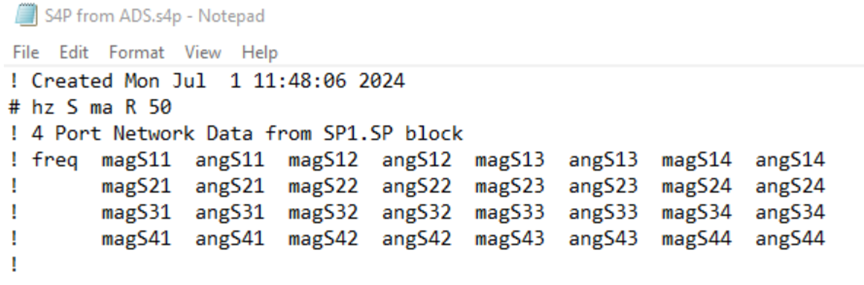

-->打開SnP文件，這是 ADS創建的標頭信息的示例。
>您可使用VNA Simulator打開 SnP文件，它所顯示端口號已相應更改。
