Delta-NVIDIA 800VDC方案的核心邏輯揭秘：不是把電壓抬高，而是讓電源架、IT機柜和液冷一起重構？
SysPro系統工程智庫-前瞻洞察 | 核心參考來源：Delta-NVIDIA
▲ AI機柜的供電問題，正在從“單臺服務器能不能供上電”轉向“電源、備電、動態緩沖和冷卻能不能從機柜維度一起重排”。
● 本文最值得關注的不是800VDC這個電壓數字，而是Delta-NVIDIA把它放進了一個完整路徑里：行級電源架先承擔AC/DC、BBU和PCS，再把800VDC送到IT rack，短期在機柜內降到50V，長期走向800V native server和SST直接供電。
這篇我們將Delta和NVIDIA放到一起，聚焦于800V AIDC方案。
先說結論：800VDC進入AI數據中心，真正改變的不是某一級電源模塊，而是把“電網到芯片”的能量鏈重新分層。

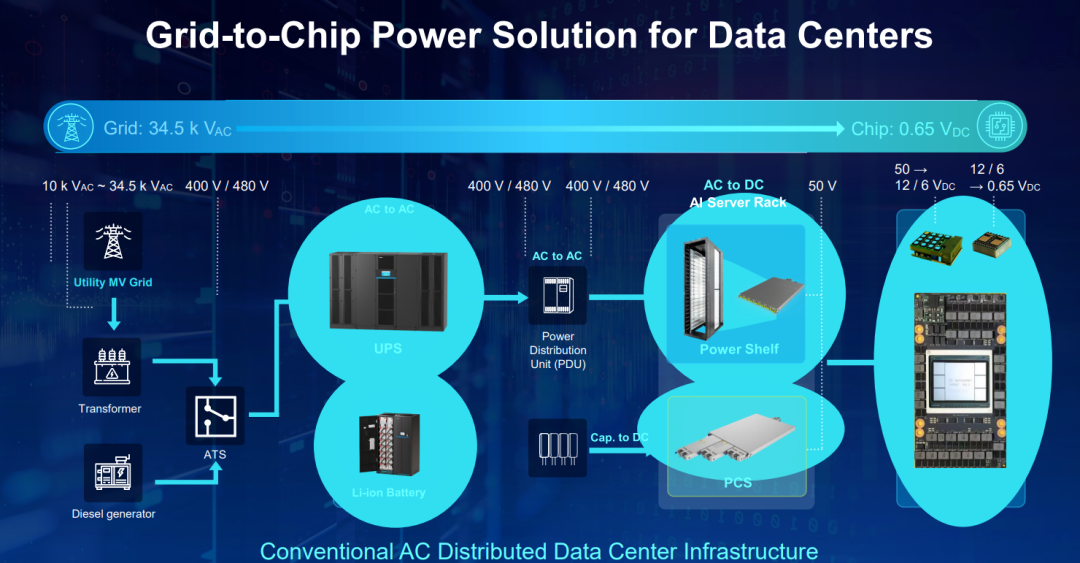

過去，50V rack busbar還能把大部分問題壓在服務器機柜內部；但當單柜功率繼續上移，機柜空間、動態功率、備電和液冷會同時成為限制條件。800VDC的價值，是把高功率傳輸、行級能量緩沖和機柜內低壓轉換拆開，讓每一級在更合適的位置工作。
本文主線
算力層：GPU平臺迭代讓機柜功率、動態負載和液冷需求同步上升。
供電層：800VDC不是替代50V，而是把50V從長距離大電流傳輸中解放出來。
基礎設施層：最終競爭會落在行級電源架、DC-PDU、BBU/PCS、800V到50V轉換和CDU協同能力。
AI訓練和推理的增長，不只意味著GPU數量變多。更麻煩的是，單柜功率、瞬態電流、冷卻熱流密度和部署節奏會一起變快。

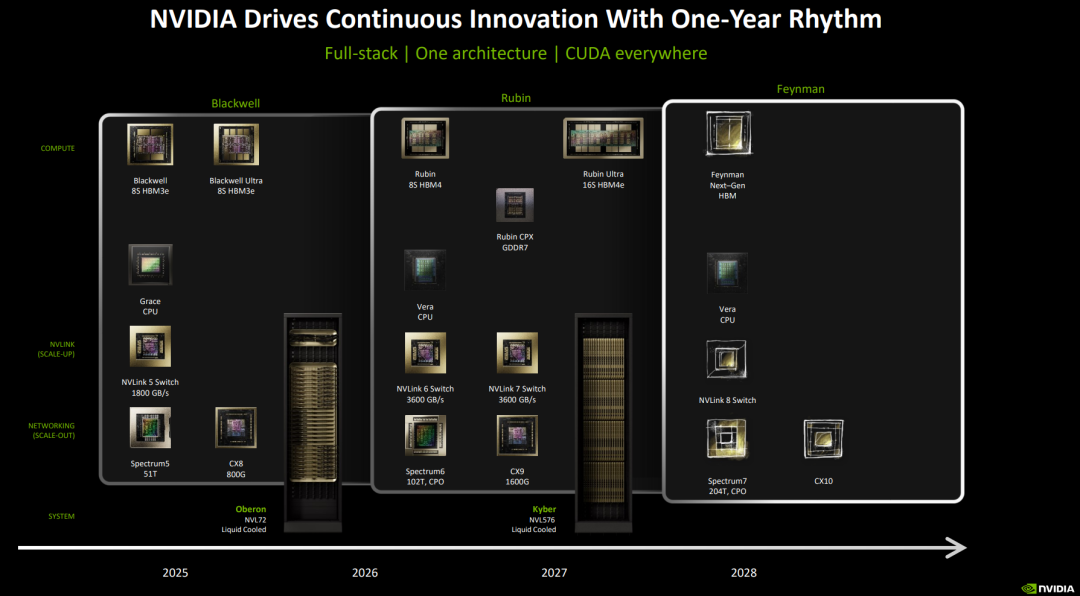

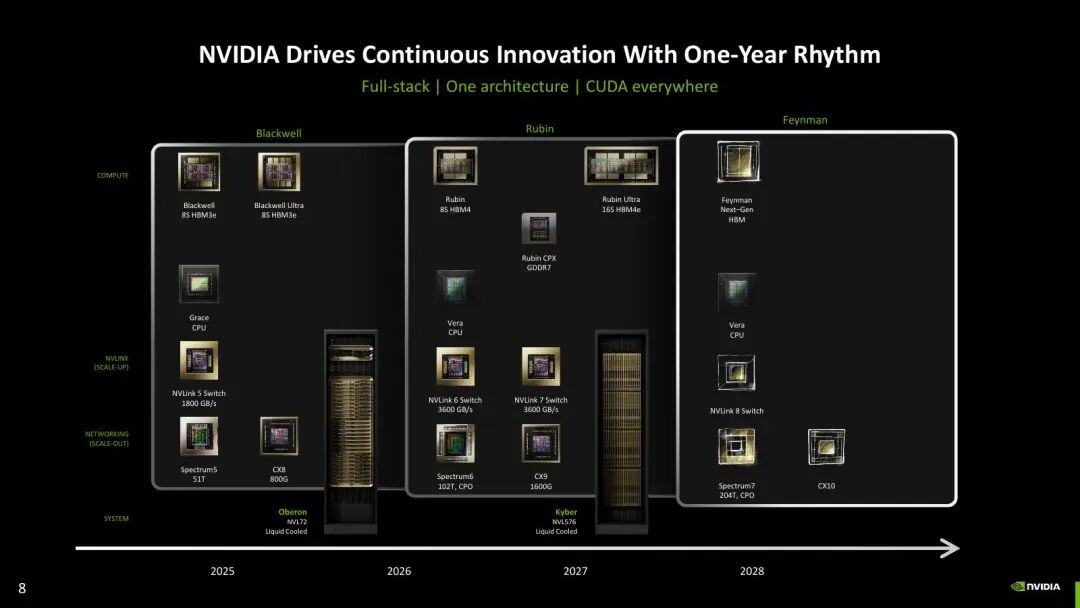

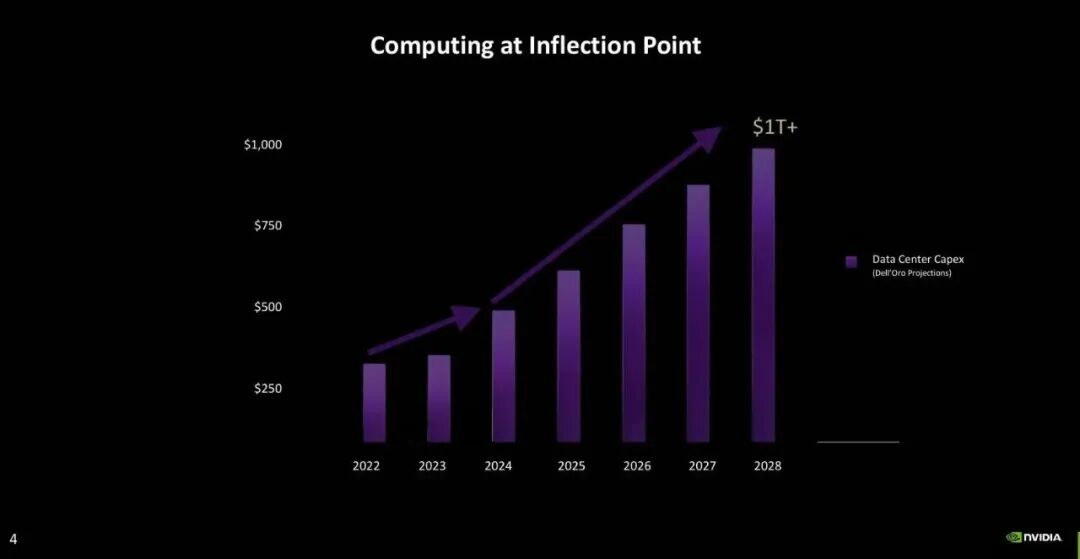

下圖似乎Delta給出的資本開支曲線和NVIDIA平臺節奏，本質上是在說明同一件事：AI基礎設施正在從“服務器采購”變成“電力和熱管理工程”。
如果算力平臺每年更新，電源架構就不能只靠把PSU做大：柜內部空間被計算托盤和網絡設備占用后，再往里塞更多電源、備電和動態緩沖，會直接擠壓IT設備密度。
解決這個問題，就是800VDC方案的第一層邏輯：先把高功率傳輸問題從機柜內部移到行級解決。

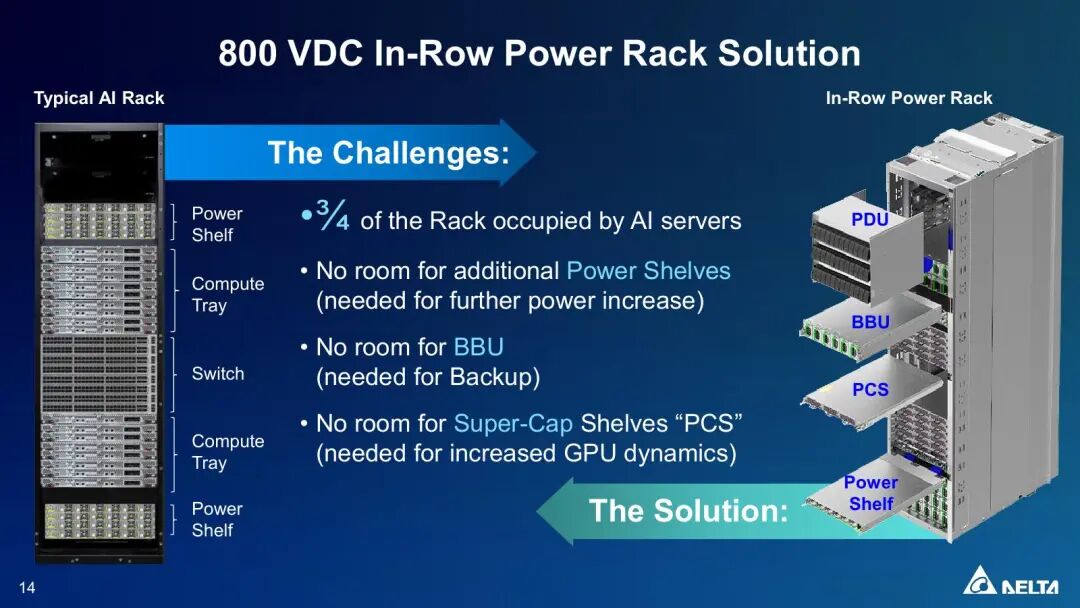

傳統AI機柜的問題很具體：3/4空間被AI服務器占據，新增電源架沒有位置，BBU沒有位置，面向GPU動態功率的超級電容PCS也沒有位置。
于是800VDC行級電源架的價值就變清楚了：它不是在服務器里再找空間，而是在IT機柜旁邊單獨建立一個電源和緩沖資源池。
這樣做以后，IT rack可以繼續優先放計算托盤，行級power rack承擔AC/DC、備電、超級電容動態緩沖和800VDC輸出：

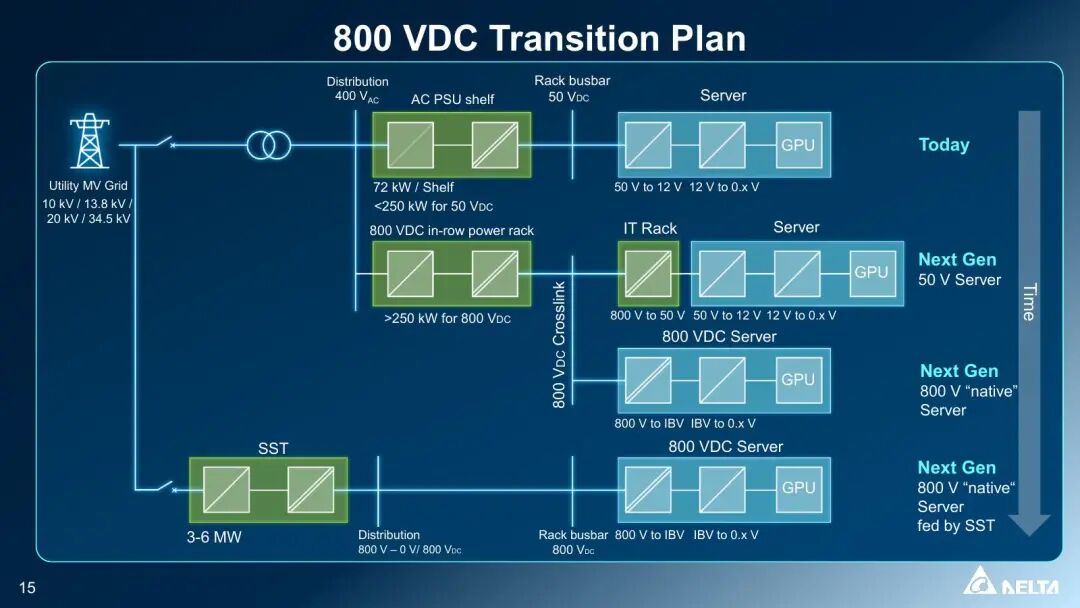

短期看，它把800VDC送到機柜，再在rack level轉換為50V；
長期看，它給800V native server和SST供電預留了演進空間。
所以，800VDC不是一步到位的終態，而是一條從50V兼容到原生800V的遷移路徑。
800VDC要真正落地，不能只畫系統框圖。這方面Delta把部件鏈條拆得比較完整：
AC entry box負責把400-480VAC輸入分配到AC/DC shelf；

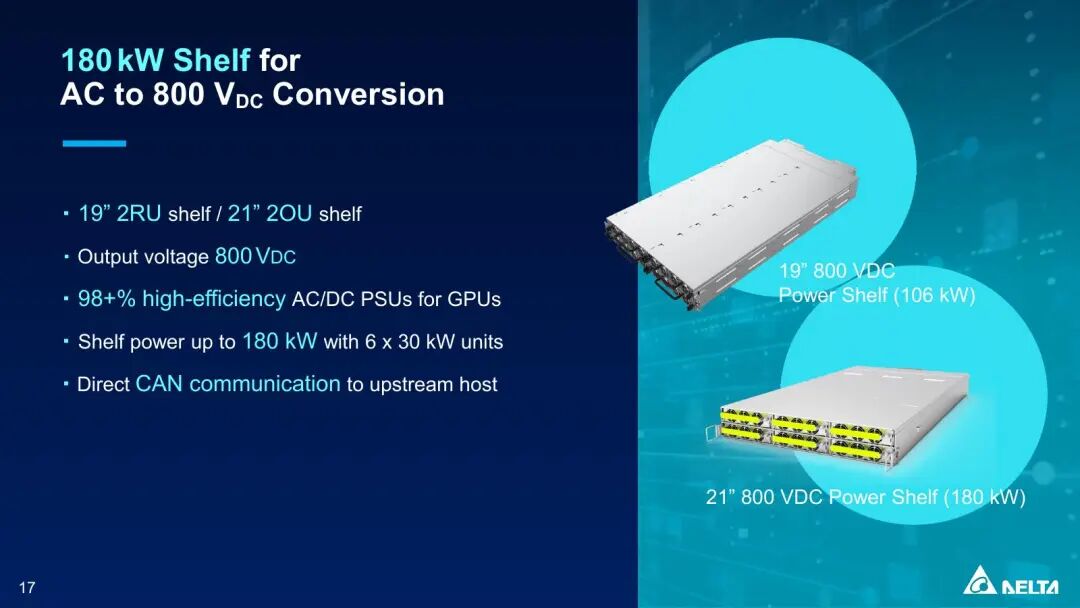

21英寸800VDC power shelf做到最高180kW；
DC-PDU負責800V cross-link輸出和保護；
IT rack內再通過隔離模塊把800V降到50V。
這里的工程難點在于，800VDC把電流降下來以后，保護、連接、絕緣、通信和維護反而變得更重要：

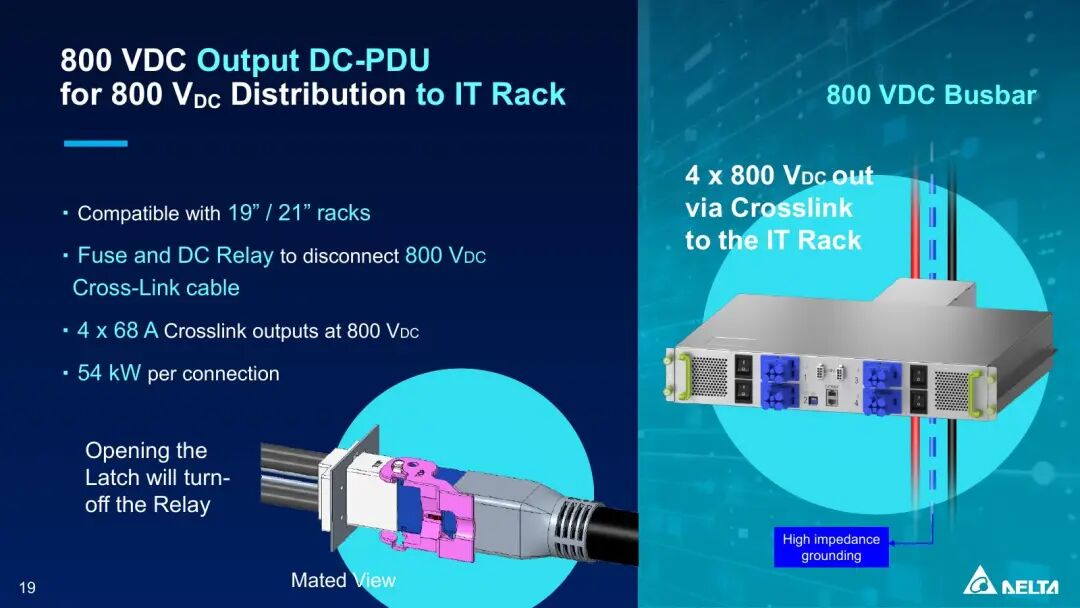

DC-PDU需要熔斷保護、直流繼電器、高阻接地和跨機柜連接管理；
800V到50V轉換則要在1OU空間內完成隔離、108kW級功率、6路18kW rail和母排輸出。
這說明800VDC的量產難點會從“能不能做高壓電源”擴展到“能不能把高壓直流分配、保護、通信和機柜維護做成可復制模塊”。如果這些部件沒有標準化，800VDC很難從示范走向大規模部署。
高功率機柜的另一半問題是熱。

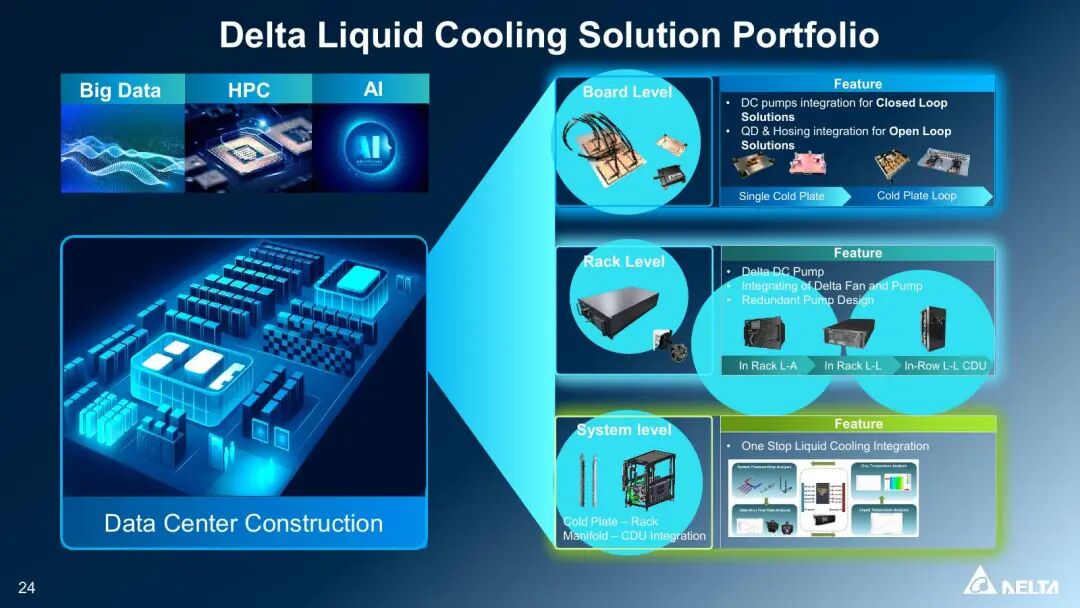

Delta把冷板、manifold、CDU、泵、風扇和快接頭放在同一個組合里，說明液冷已經不是服務器設計完成后的補救項，而是和供電架構同步規劃的基礎設施。

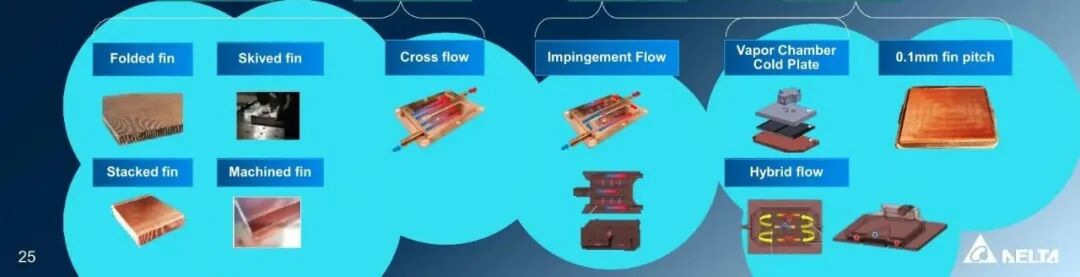

冷板路線也在向更高制造難度推進：
從銅管加鋁底座，到帶fin冷板、沖擊冷板、微通道和hybrid cold plate，對應的單芯片TDP從2kW以下繼續上探到3.6kW以下，功率密度也走向130W/cm2量級。
供電電壓提高以后，熱設計并不會自動變簡單；AI芯片功率繼續上升，冷板結構和CDU容量必須一起跟上。
此外，Delta把in-rack CDU和in-row CDU都列出來，也是在說明同一件事：250kW級CDU堆疊可以做到1.5MW，800VDC in-row L-L CDU路線進一步指向2.4MW，對應的是行級甚至數據大廳級的供電-冷卻一體化。

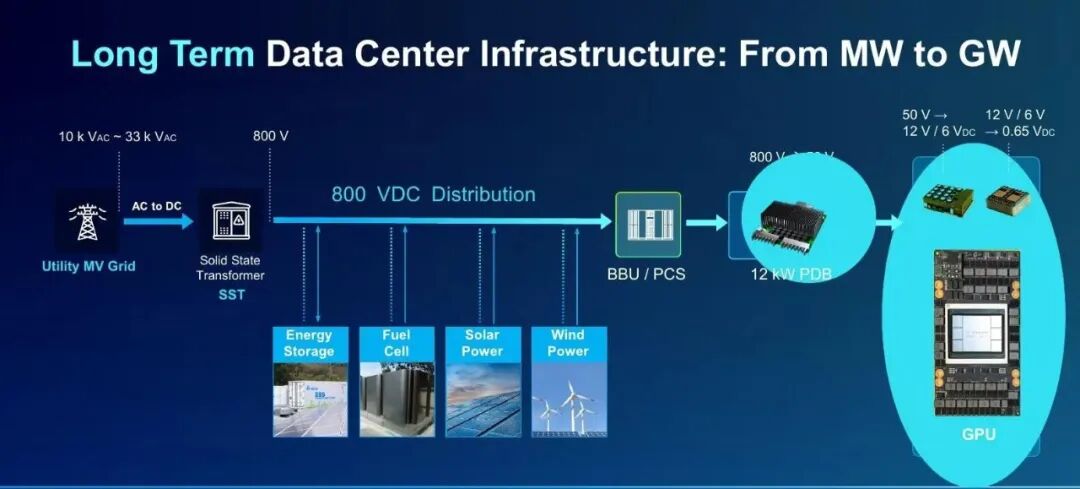

最后總結一下：短期800VDC可以作為行級供電架構；長期看，它還會和SST、可再生能源接入、BBU/PCS以及芯片近端轉換耦合。
未來AI工廠的電源競爭，會從單點效率轉向系統效率：中壓側怎么進來，800VDC怎么分配，行級怎么備電和緩沖，機柜內怎么降壓，芯片側怎么處理動態負載，液冷怎么承接熱流。
所以，800VDC的意義，不是讓AI服務器“用上更高電壓”這么簡單。
它真正推動的是AI數據中心供電邊界的重構：電源架從IT機柜中外移，50V從長距離大電流傳輸中退到局部轉換，BBU/PCS變成行級資源，液冷和CDU必須和電源系統同步規劃。
