隨著自動駕駛技術從L2向L4迅速演進，汽車安全正從“機械可靠性”時代邁入“智能系統安全”的新紀元。據統計，2023年全球自動駕駛相關事故中，約67%涉及系統設計缺陷或未知場景應對不足。如何構建覆蓋“系統失效-特性局限-外部攻擊”的全維度安全體系？本文將結合經典案例與行業標準，深度解析“功能安全（FuSa）、預期特性安全（SOTIF）與網絡安全（Cybersecurity）”的技術邏輯與協同機制。
01
機制安全（FuSa）：守護系統的“內在防線”
定義：功能安全（Functional Safety）聚焦于電子電氣（E/E）系統的非預期失效，通過ISO 26262標準規范構建流程，確保硬件故障和軟件邏輯錯誤不會導致危險事件。
核心目標：在規格書（Spec）正確的前提下，通過故障檢測、冗余設計等手段，將風險降低至可接受水平。
示例：
某車型的ESP（電子穩定程序）傳感器因電磁干擾誤報車身姿態，觸發錯誤的制動指令。FuSa要求在傳感器電路中增加濾波設計，并通過軟件診斷監控信號合理性，避免因單點故障引發失控。
特斯拉Model 3的雙冗余電池管理系統（BMS），借助獨立的硬件通道和軟件算法校驗，確保電池狀態監控的可靠性，符合ASIL D級功能安全要求。
關鍵工具：
故障樹分析（FTA）：自頂向下分析系統失效路徑
失效模式與影響分析（FMEA）：自底向上評估組件風險
安全機制測試：借助硬件在環（HiL）驗證冗余切換邏輯
02
預期機制安全（SOTIF）：突破規格書的“認知邊界”
定義：預期機制安全（Safety of the Intended Functionality）消除因系統性能局限、功能不足或人員合理誤用引發的危險，填補FuSa未覆蓋的“規格書盲區”，遵循ISO 21448標準。
核心挑戰：
數據驅動的不確定性：自動駕駛依賴的視覺模型可能漏檢“騎自行車的行人橫穿馬路”（如2018年Uber致死事故）
算法黑箱特性：深度學習模型的決策邏輯難以利用傳統測試完全驗證
非技術因素：道路施工、交通參與者違規等“不可預測場景”
示例：Uber事故深度解析
場景還原：測試車模型僅識別“行人/自行車/車輛”三類目標，且假設其沿車道線行進。當行人推自行車斜穿馬路時，系統因超出預設場景而漏檢。
SOTIF應對策略：
擴展場景邊界：依據仿真平臺生成“行人異常行為”的百萬級虛擬測試用例
人機共駕設計：在環境響應延遲臨界值時，提前觸發駕駛員接管預警
動態風險評估：結合高精地圖預判施工路段，自動降低車速
技術路徑：
場景庫構建：基于自然駕駛數據（NDS）提取“長尾場景”特征
魯棒性測試：借助對抗性樣本（如雨天模糊圖像）驗證算法容錯能力
駕駛員行為建模：利用眼動追蹤技術優化接管提示邏輯
03
網絡安全（Cybersecurity）：抵御外部的“惡意入侵”
定義：網絡安全聚焦于人為故意攻擊導致的系統風險，涵蓋車載網絡、通信協議、軟件固件等層面的防護，遵循ISO/SAE 21434標準。

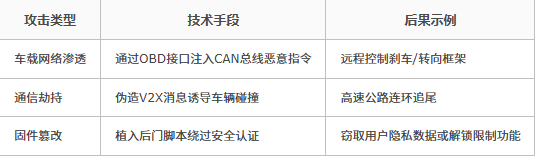

典型威脅場景：
防御體系構建：
分層防護架構：
邊界防護：車載防火墻隔離娛樂系統與控制總線
身份認證：基于PKI的ECU固件簽名與密鑰管理
入侵檢測：實時監控CAN總線異常流量（如超過閾值的高頻指令）
實戰案例：奔馳DRIVE PILOT L3系統通過安全啟動（Secure Boot）和持續完整性驗證（CIV），確保自動駕駛控制單元不受供應鏈攻擊影響。
04
三位一體的安全矩陣：關系圖譜與協同機制
FuSa/SOTIF/網絡安全的風險域劃分及協同案例
圖表說明：
1、風險域劃分部分（上部）：
三個主要風險域垂直排列，每個域含有具體風險示例
FuSa：橙色框，聚焦內部系統失效
SOTIF：藍色框，處理外部非故意風險
網絡安全：紫色框，防御外部故意攻擊
2、協同案例部分（下部）：
采用水平布局展示L4環境的三重防護實現
每個安全層對應具體手藝措施：
FuSa層：傳感器冗余與校驗
SOTIF層：場景化算法優化
網絡安全層：加密通信防護
3、連接關系：
箭頭明確顯示三類風險域到具體實施方案的映射關系
FuSa：處理“架構內部非預期失效”（如傳感器硬件故障）
SOTIF：覆蓋“外部非故意風險”（如模型未預見的行人行為）
網絡安全：應對“外部故意攻擊”（如黑客遠程操控）

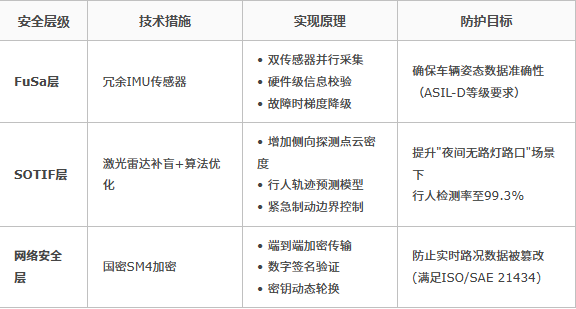

協同案例：某L4級自動駕駛系統的安全設計：
FuSa層：冗余IMU傳感器通過硬件校驗確保姿態信息準確性
SOTIF層：針對“夜間無路燈路口行人突然沖出”場景，通過激光雷達補盲與算法優化提升檢測率
網絡安全層：車云通信采用國密SM4加密，防止攻擊方篡改實時路況信息
05
行業挑戰與未來趨勢
1、尾場景的“熵增困境”

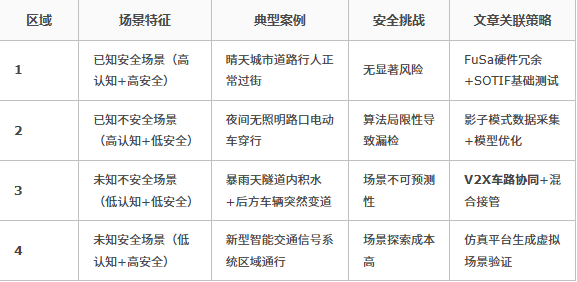

即使借助素材閉環持續迭代，未知不安全場景（圖2區域3）仍無法完全消除，需結合V2X車路協同擴大感知邊界，經過混合增強智能融合人類駕駛經驗。

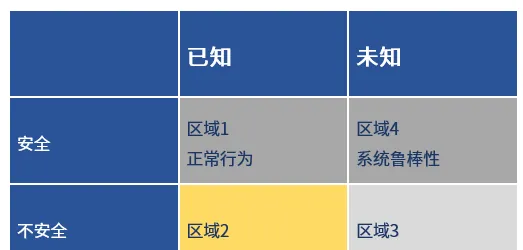

圖2：自動駕駛場景的認知-安全矩陣（來自參考資料）
區域3（核心矛盾點）：對應文中“未知不安全場景”，強調憑借V2X車路協同（如路側單元實時傳遞積水信息）和混合增強智能（如人類駕駛經驗注入算法）突破認知邊界。
動態演進邏輯：通過“數據閉環”推動場景從區域3→2→1轉化，體現安全體系的持續迭代性。
2. 標準化與工具鏈革新
新興標準如ISO 26262:2023（第二版）強化了SOTIF與FuSa的協同要求
仿真測試平臺（如ANSYS VRXPERIENCE）正集成“功能安全測試-場景生成-網絡攻擊模擬”的一體化解決方案
06
評估汽車安全系統的性能和效果
評估汽車安全體系的性能和效果需覆蓋**功能安全（FuSa）、預期作用安全（SOTIF）、網絡安全（Cybersecurity）**三大領域，結合行業標準、測試方法論和量化指標，形成全生命周期的驗證體系。以下是具體評估框架與實施要點：
功能安全（FuSa）評估：基于ISO 26262的系統性驗證
核心目標：驗證電子電氣系統是否滿足故障預防與控制要求，確保ASIL等級合規。
1. 開發流程合規性
評估維度：
遵循ISO 26262的V模型開發流程，覆蓋概念階段、框架設計、硬件/軟件開發、測試驗證
安全計劃、危害分析與風險評估（HARA）、安全需求規范的完整性
工具與方法：
審查文檔：安全案例（Safety Case）、FMEA（失效模式與影響分析）、FTA（故障樹分析）
示例：某車企對ESP平臺進行FMEA，識別出12個潛在硬件失效點，通過冗余設計將單點故障概率降至10??/h以下
2. 技術完成驗證
硬件評估：
故障注入測試：通過HiL（硬件在環）平臺模擬傳感器故障、電源波動等場景，驗證冗余切換邏輯
指標：硬件隨機失效概率（PMHF）、安全機制覆蓋率
軟件評估：
代碼靜態分析：使用Coverity等工具檢測代碼缺陷（如緩沖區溢出、競態條件）
動態測試：通過SiL（軟件在環）驗證安全功能響應時間（如緊急制動系統需在200ms內觸發）
3. 量產一致性管控
生產線能力安全測試：對ECU進行100%在線診斷，確保硬件裝配無缺陷
售后數據監控：憑借OTA收集故障碼，分析現場失效模式與開發階段預測的吻合度
預期效果安全（SOTIF）評估：突破“已知邊界”的場景化驗證
核心目標：評估體系在預期功能范圍內的安全性，識別性能局限與合理可預見的誤用風險（ISO 21448）。
1. 場景庫構建與風險分級
場景來源：
自然駕駛數據（NDS）：通過路測采集“行人鬼探頭”“施工路段繞行”等長尾場景
威脅分析（TARA）：識別“駕駛員誤觸自動駕駛開關”“惡劣天氣傳感器失效”等誤用場景

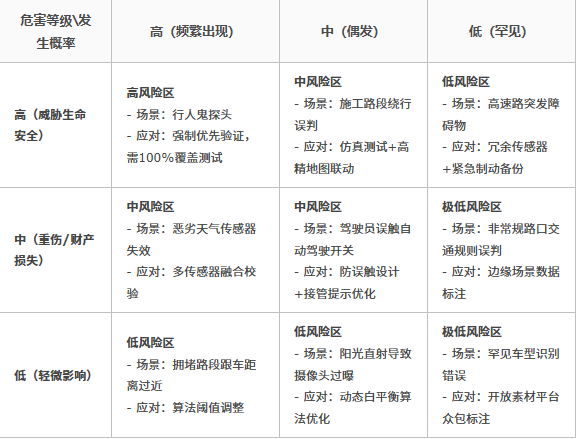

風險矩陣：
按場景發生概率（橫軸）與危害等級（縱軸）劃分優先級
優先級排序：
高風險區（左上）：如“行人鬼探頭”（高概率+高危害），需憑借10萬次以上仿真測試+封閉場地實測驗證避撞邏輯。
極低風險區（右下）：如“野生動物闖入高速路”（低概率+高危害），可經過場景生成算法模擬驗證，無需全量路測。
如需調整場景案例或量化概率區間（如定義“高概率”為≥1次/千公里），可提供具體數據標準進一步優化。
2. 多階段測試體系
仿真測試：
使用CARLA、PreScan等平臺生成百萬級虛擬場景，驗證算法魯棒性
示例：對自動泊車系統模擬“車位線模糊+后方突然來車”場景，測試避撞邏輯
封閉場地測試：
構建極端物理場景（如暴雨天低光照、彎道積水），評估傳感器融合精度
公開道路測試：
影子模式（Shadow Mode）采集真實場景數據，對比系統決策與人類駕駛的差異率
3. 量化評估指標
場景覆蓋率：已驗證場景數/總場景數（目標：≥95%已知風險場景）
誤報率/漏報率：傳感器或算法在困難場景中的錯誤響應頻率
接管成功率：駕駛員在系統提示后完成接管的時間與成功率
網絡安全（Cybersecurity）評估：抵御動態攻擊的攻防驗證
核心目標：確保車載系統抵御外部惡意攻擊，符合ISO/SAE 21434標準。
1. 攻擊面分析
識別暴露點：車載網絡接口（CAN/LIN/Ethernet）、通信協議（如DoIP、UDS）、外部連接（WiFi/藍牙/OTA）
示例：通過滲透測試發現某車型OBD接口未加密，攻擊者可通過USB設備注入CAN指令控制車門
2. 攻防測試方法論
白盒測試：
代碼審計：檢查加密算法構建漏洞（如弱密鑰協商）
否抗重放攻擊就是安全協議驗證：分析V2X消息簽名機制
黑盒測試：
模糊測試（Fuzzing）：向ECU發送隨機畸形數據，檢測緩沖區溢出漏洞
實戰演練：模擬黑客通過車載WiFi接入娛樂系統，嘗試橫向滲透至底盤控制域
3. 持續監控與響應
車載入侵檢測系統（IVS）：實時監控總線異常流量（如非授權ECU通信）
漏洞管理流程（VDP）：建立CVE漏洞庫，定期更新安全補丁（如特斯拉季度OTA修復遠程控制漏洞）
指標：平均漏洞修復時間（MTTR）、攻擊成功概率（依據攻防演練量化）
跨領域協同評估：構建“三位一體”安全閉環

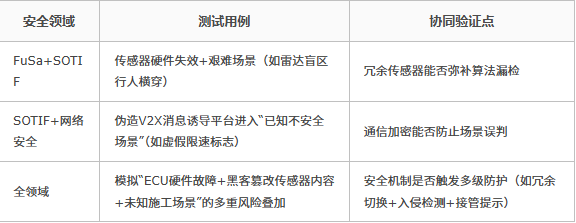

1. 集成測試場景
2. 資料驅動的持續優化
建立安全績效指標（SPI）體系：
特性安全：硬件故障率、安全機制誤觸發率
SOTIF：長尾場景發現速率、算法迭代前后的風險降低率
網絡安全：漏洞修復及時率、零日漏洞（0-Day）檢測時間
通過車云數據閉環，將路測中發現的新風險（如新型攻擊手法、未覆蓋場景）反饋至開發端，形成“評估-迭代-再評估”的正向循環
行業挑戰與前沿技術
1. 長尾場景的評估瓶頸
解決方案：
基于生成式AI（如GPT-4）自動生成“低概率高風險”場景，擴展測試邊界
聯邦學習工藝：在保護隱私的前提下，聚合多車企數據構建更全面的場景庫
2. AI框架的安全評估
針對深度學習模型的不可解釋性，引入**可解釋AI（XAI）**技術：
否依賴關鍵特征（如行人位置、車輛速度）就是依據注意力機制可視化，驗證模型決策
對抗性魯棒性評估：使用FGSM等攻擊算法測試模型對微小擾動的容忍度
3. 標準化進展
模板ISO 26262 Part 10（草案）擬新增AI系統安全評估指南，要求：
模型訓練資料的多樣性與代表性驗證
部署后持續監控模型漂移（Drift）的機制
總結：從“合規驗證”到“風險量化”的范式升級
汽車安全體系的評估已從“滿足標準條款”轉向“量化風險控制”，需建立**“開發階段全流程驗證+量產階段持續監控+生態協同數據共享”的立體評估體系。未來，隨著ISO 21448與ISO/SAE 21434的深度落地，安全評估將更依賴數據智能、仿真技術與跨行業協同**，最終實現從“被動防御”到“主動預測”的質變，為L4+自動駕駛的商業化鋪就安全基石。
07
結語：安全是自動駕駛的基石
從Uber事故到特斯拉的影子模式（ShadowMode），行業逐漸意識到：FuSa是安全的“底線”，SOTIF是安全的“彈性邊界”，網絡安全是安全的“防御盾牌”。隨著ISO 21448與ISO/SAE 21434的落地，汽車安全正從“合規驅動”轉向“風險量化驅動”。未來，唯有構建“動態迭代的安全體系+開放協同的生態”，才能在自動駕駛的“熵增”挑戰中持續“減熵”，讓安全成為技術落地的基石而非枷鎖。
來源：博客園@ljbguanli
https://www.cnblogs.com/ljbguanli/p/18916623
end
談思汽車媒體門戶
精品活動推薦
AutoSec系列沙龍
專業社群
部分入群專家來自：
新勢力車企：
特斯拉、理想、極氪、小米、零跑汽車、阿維塔汽車、智己汽車、小鵬、嵐圖汽車、蔚來汽車、吉祥汽車、賽力斯......
外資傳統主流車企代表:
大眾中國、大眾酷翼、奧迪汽車、寶馬、福特、戴姆勒-奔馳、通用、保時捷、沃爾沃、現代汽車、日產汽車、捷豹路虎、斯堪尼亞......
內資傳統主流車企：
吉利汽車、上汽乘用車、長城汽車、上汽大眾、長安汽車、北京汽車、東風汽車、廣汽、比亞迪、一汽集團、一汽解放、東風商用、上汽商用......
全球領先一級供應商：
博世、大陸集團、聯合汽車電子、安波福、采埃孚、科世達、舍弗勒、霍尼韋爾、大疆、日立、哈曼、華為、百度、聯想、聯發科、普瑞均勝、德賽西威、蜂巢轉向、均聯智行、武漢光庭、星紀魅族、中車集團、濰柴集團、地平線、紫光同芯、字節跳動、......
二級供應商(500+以上)：
中科數測、ETAS、BlackDuck、NXP、上海軟件中心、Deloitte、奇安信、為辰信安、云馳未來、信長城、澤鹿安全、紐創信安、復旦微電子、天融信、奇虎360、中汽中心、中國汽研、上海汽檢、加特蘭微電子、浙江大學......

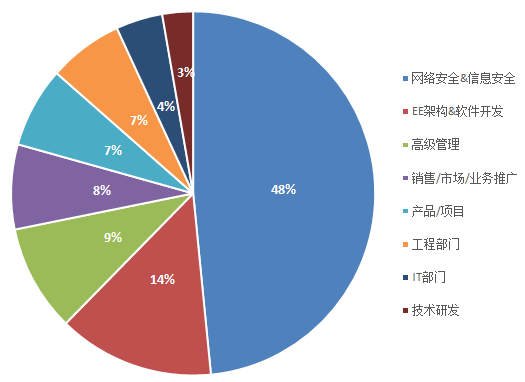

人員占比

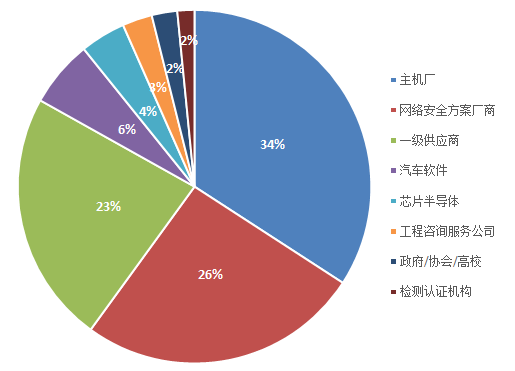

公司類型占比
