SysPro電力電子技術-技術前瞻
SysPro電力電子技術 | 參考來源：Kyushu Institute of Technology
這篇我們聚焦于：功率芯片Chiplet封裝技術。
這份內容值得單獨拿出來看，是因?yàn)樗鼪]有把功率密度提升簡單歸因于寬禁帶器件，而是提出一個更底層的判斷：功率電子也需要從單顆大芯片和傳統模塊，走向可組合、可嵌入、可系統協同的功率芯粒平臺。
我更愿意把PowerChiplet理解成一個“功率系統小型化的組織方式”，而不是一個單獨封裝名詞。它背后要解決的，是大芯片良率、熱擴散、門極驅動寄生、爬電/電氣間隙和外圍電路復雜度同時上升的問題。
這份材料的核心主線來自Kyushu Institute of Technology的Ichiro Omura教授，去年在PCIM會議上的演講，有幸現場聆聽，下面一起來學習下這背后的思考。
一、為什么功率電子也需要“Chiplet化”？
先看清楚背景：AI訓練算力、數據中心負載、電驅功率密度和OBC體積約束都在同時推高功率電子的密度要求。如果只沿著單顆芯片尺寸和傳統模塊結構繼續推進，成本、良率和熱阻會很快互相牽制。
這里的類比來自高性能計算。計算芯片之所以走向chiplet，不只是為了把芯片做小，而是為了在良率、工藝節點、開發周期和系統擴展之間找到新的平衡。功率電子現在遇到的矛盾很像：器件越快、功率越高，傳統模塊越容易被封裝和互連限制。

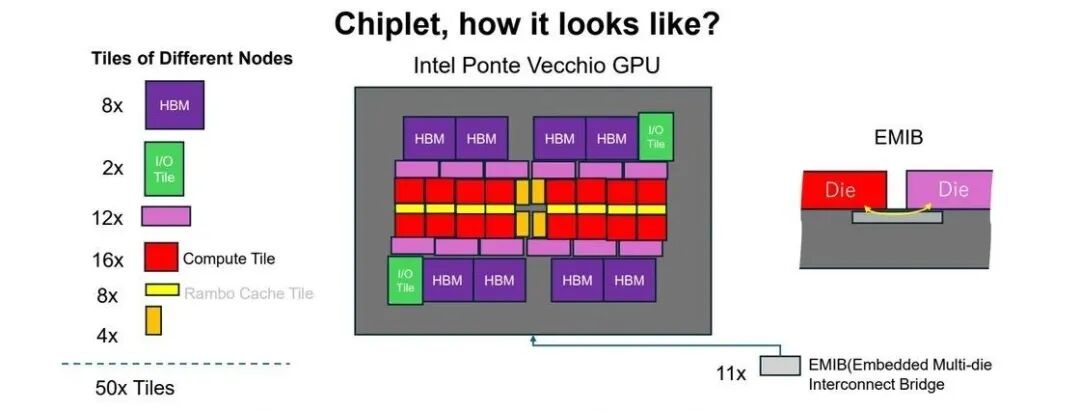

圖片來源：Kyushu Institute of Technology | 高性能計算chiplet給出的啟示：把大系統拆成小芯片，再用封裝互連恢復系統能力
AI算力需求的上升，會反過來壓迫供電和功率轉換系統。訓練計算量、數據中心峰值負載和能源基礎設施一起上移時，功率電子不能只做器件替換，而要把平臺結構一起升級。

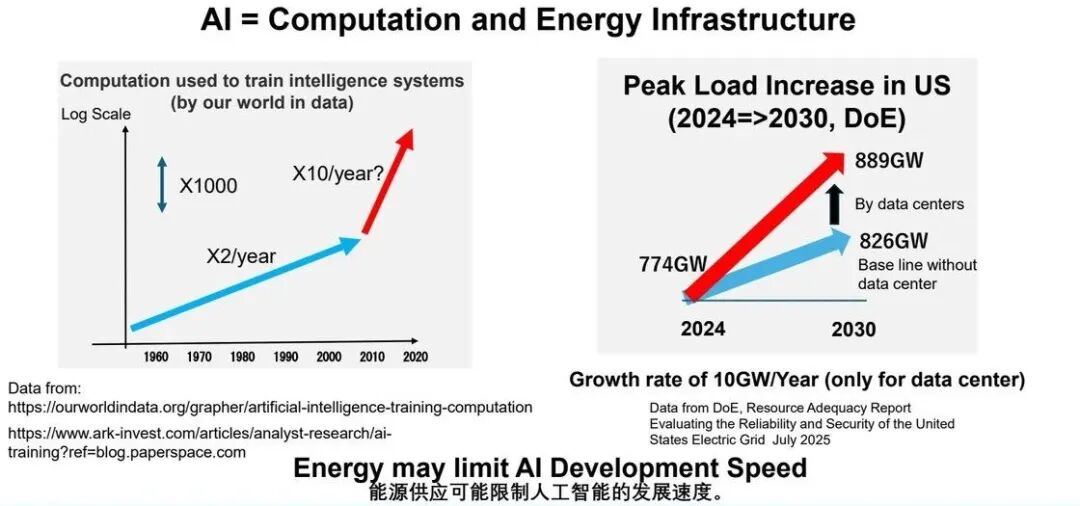

圖片來源：Kyushu Institute of Technology | AI計算能耗和數據中心峰值負載上升，解釋了為什么供電平臺不能停留在傳統模塊思維
Chiplet真正打動功率電子的地方，是它把大芯片變成多個小芯片后，良率和開發周期都有機會改善。功率芯片同樣受缺陷密度和面積約束影響，尤其在新材料和新工藝早期，這個邏輯更重要。

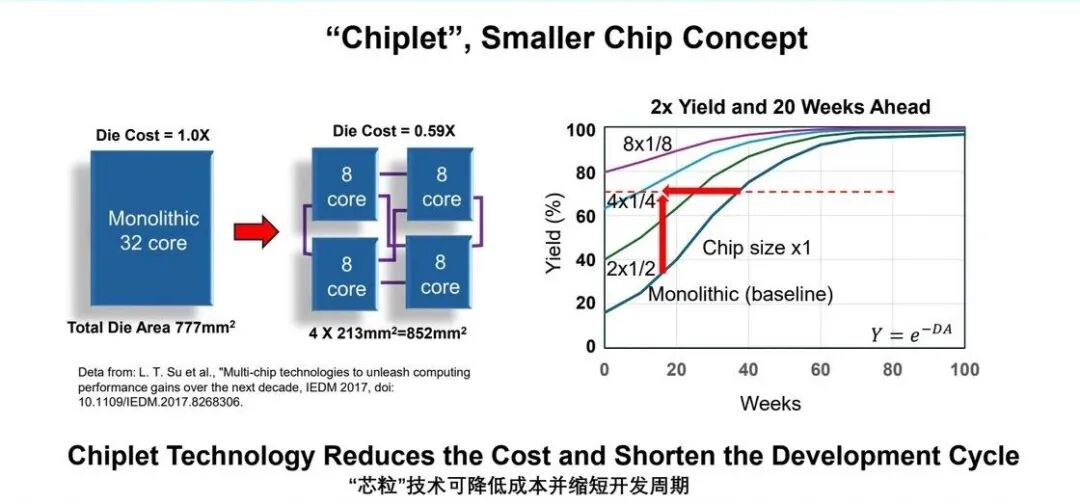

圖片來源：Kyushu Institute of Technology | 小芯片策略的第一層收益：降低單顆面積后，良率和開發周期同時改善
因此，PowerChiplet不是借一個流行詞，而是借一套組織方式：把功率芯片、驅動、傳感、保護和系統基板拆成可組合單元，再通過封裝和PCB互連重新形成系統。

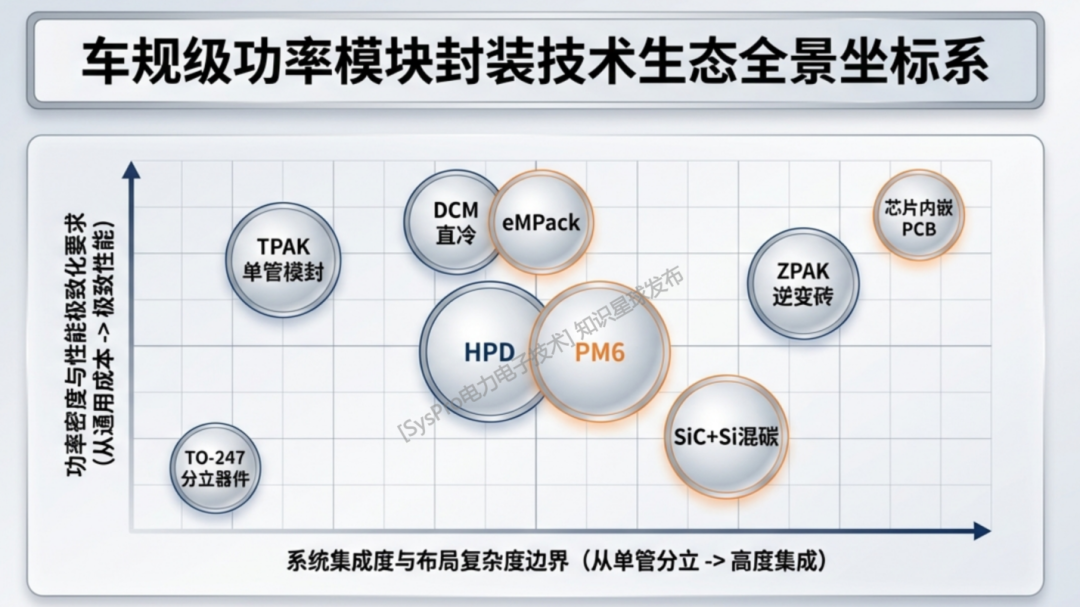

二、寬禁帶器件越快，傳統功率模塊越容易暴露邊界
下面看功率電子自己的路線。
SiC、GaN和垂直器件持續提高開關速度、降低導通損耗，但這并不自動帶來系統級功率密度提升。器件越強，封裝寄生、熱阻和連接距離越容易成為新的主限制。

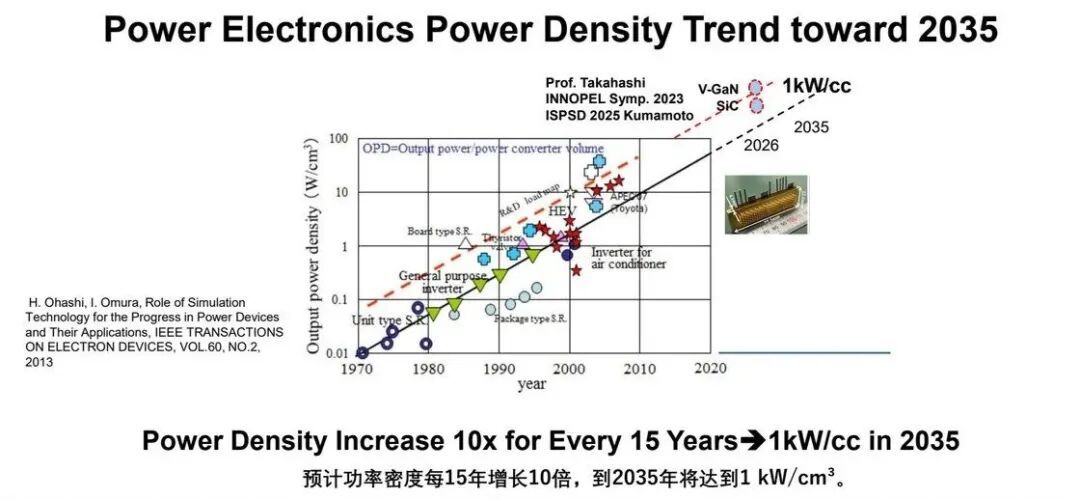

圖片來源：Kyushu Institute of Technology | 功率電子功率密度趨勢繼續上移，目標已經逼近kW/cc級別的長期路線
寬禁帶器件可以用更小芯片實現更高速度和更低損耗，但小芯片也意味著電流密度、熱通量和互連要求更苛刻。也就是說，器件縮小后，系統不能繼續沿用大芯片、大模塊、大回路的老方法。

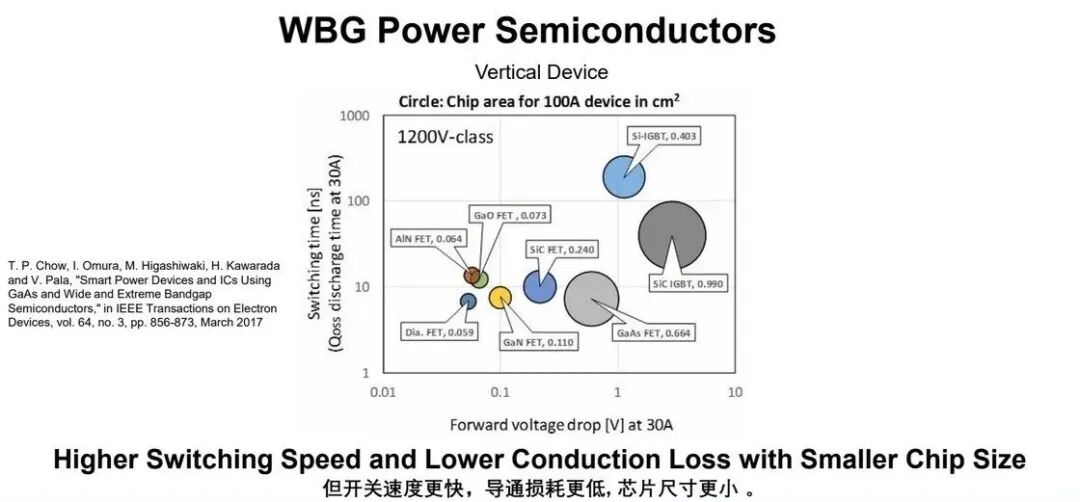

圖片來源：Kyushu Institute of Technology | 寬禁帶功率器件帶來更高開關速度和更低導通損耗，也把封裝寄生推到前臺

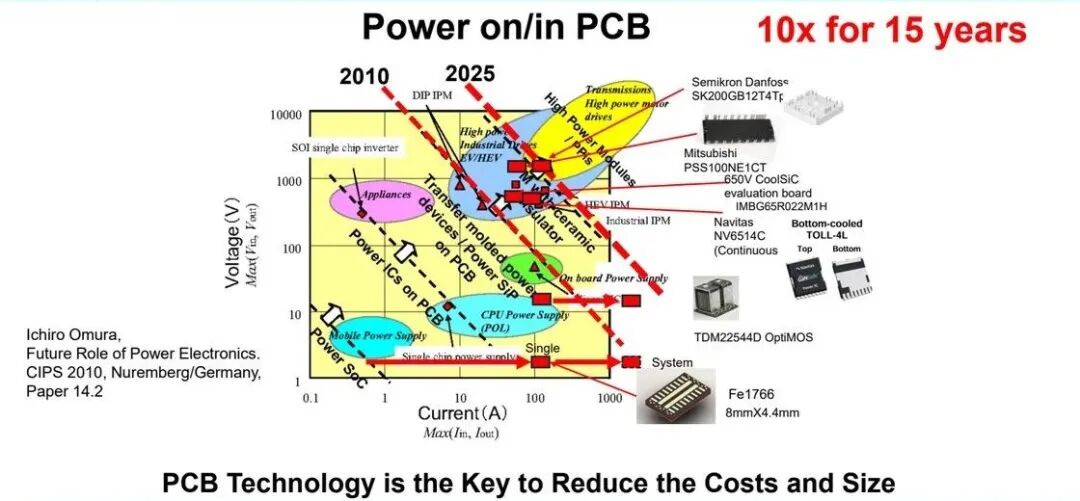

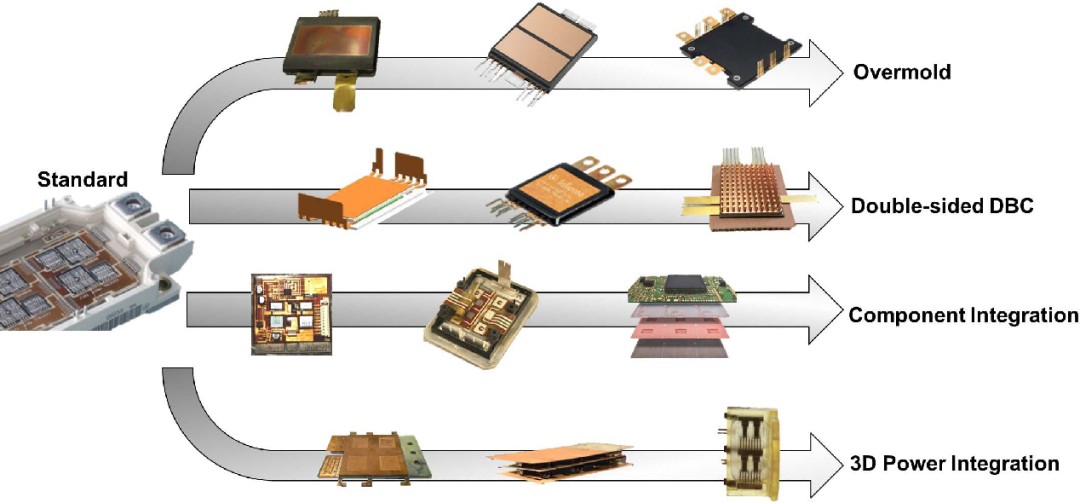

這也解釋了為什么報告特別強調Power on/in PCB。
PCB不再只是驅動板或連接板，而可能成為承載功率芯片、驅動布線和系統互連的平臺。功率模塊的小型化，開始從芯片參數轉移到PCB工藝和封裝結構。
三、芯片級收益：小芯片不是降規格，而是重新分配良率和熱阻
這里最容易誤解：PowerChiplet其實并不是把一顆大功率芯片隨便拆成很多小芯片，而是利用缺陷密度、有效面積和熱擴散之間的關系，把系統可制造性拉回來。
......
[知識星球發布]

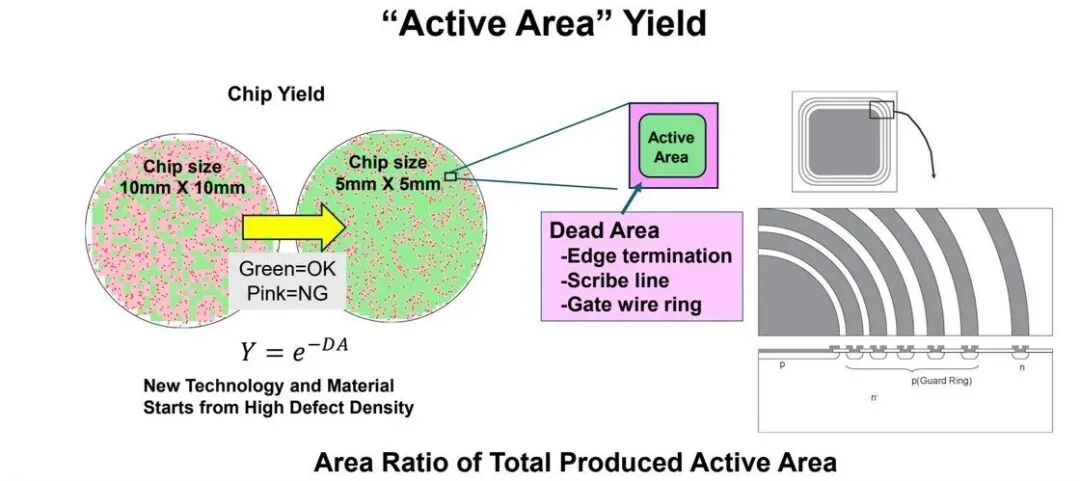

圖片來源：Kyushu Institute of Technology | 有效有源面積模型說明：缺陷密度存在時，大芯片的良率損失會被面積放大
四、驅動與寄生：PowerChiplet真正難在高速開關不振蕩
接下來才進入功率電子自己的核心問題：門極回路、功率回路和感測回路。當器件速度提升后，低自感、低互感和可控回路布局會比單個芯片參數更決定系統能不能穩定工作。
......
[知識星球發布]

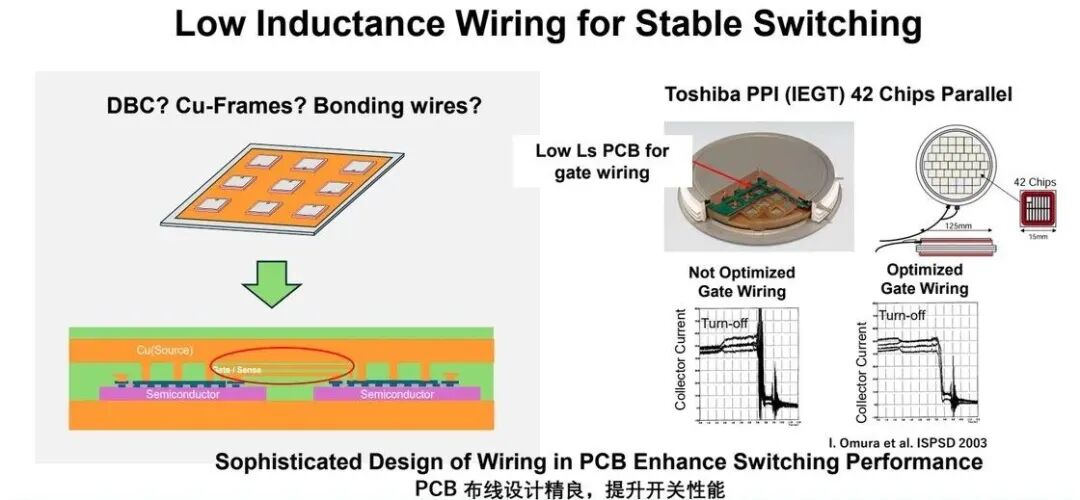

圖片來源：Kyushu Institute of Technology | 低電感PCB門極布線可以改善多芯片并聯的關斷穩定性，避免電流振蕩和不均衡
五、系統級落點：PCB嵌入把爬電、驅動和外圍電路一起收進平臺
最后回到工程開發。
PowerChiplet真正落地，不是只做芯片陣列，而是把芯片、驅動、絕緣、控制和散熱路徑放進同一個系統基板里。
......
[知識星球發布]

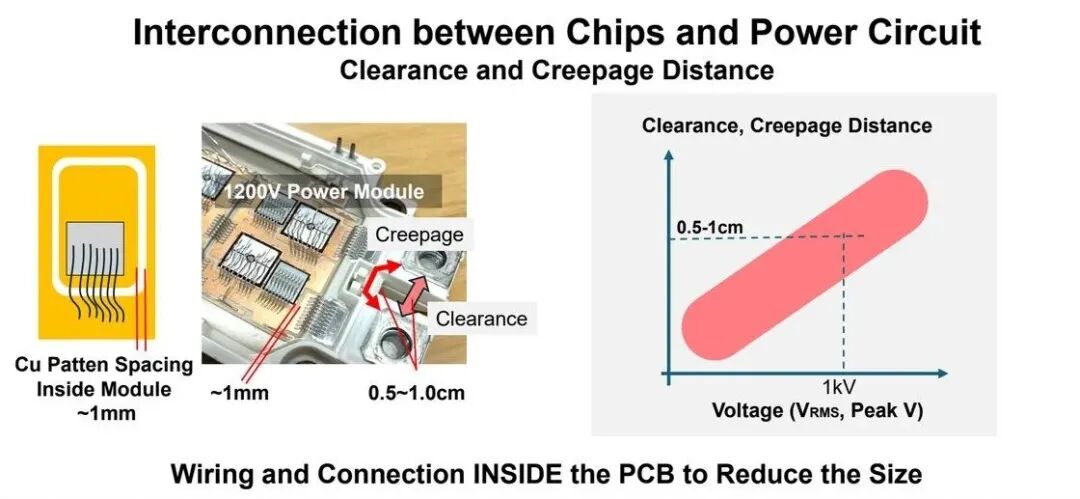

圖片來源：Kyushu Institute of Technology | 把芯片與功率電路連接放進PCB內部，可以縮短外部連接并壓縮爬電/電氣間隙帶來的體積
六、給我們的啟示：PowerChiplet真正改變的是功率系統的組織方式
從工程角度看，PowerChiplet最值得借鑒的地方，是它把“功率芯片面積”從一個器件參數，變成了系統架構參數：
過去我們習慣用更大芯片、更低導通電阻去提高電流能力，但當缺陷密度、熱擴散和開關速度同時進入約束，單顆大芯片反而可能讓良率、熱阻和封裝互連一起變差。
......
[知識星球發布]

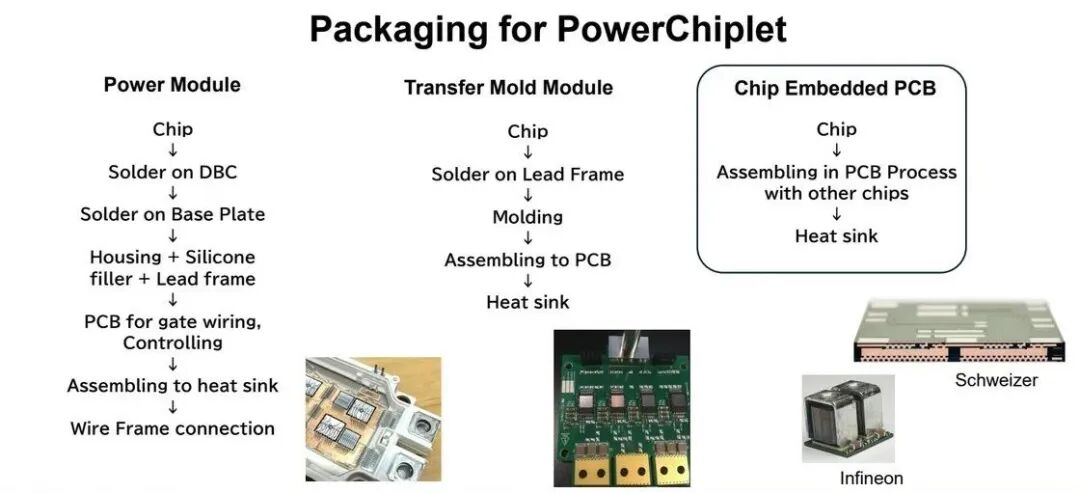

圖片來源：Kyushu Institute of Technology | 傳統功率模塊、傳遞模塑模塊和芯片嵌入PCB的流程差異，決定了下一代平臺的制造路線
?? 小編總結
九州大學這條PowerChiplet路線真正值得記住的，不是“把功率芯片做成chiplet”這個概念，而是它把功率電子的良率、熱阻、寄生電感、爬電距離和外圍電路復雜度放在同一個平臺里重構。
未來高功率密度系統的競爭，會從單顆器件參數轉向芯片陣列、PCB嵌入、驅動互連和系統級封裝協同。
