電動車動力域正在重新分層：市場不可逆之后，多合一、運動控制和SiC供給怎么變？
SysPro系統工程智庫-前瞻洞察 | 核心參考來源：PANGOOD
▲ 先說判斷：軸向磁通電機真正值得關注的地方，不只是結構更扁、軸向長度更短，而是它把“半徑帶來的轉矩杠桿”變成了整車布置、驅動橋集成和高功率密度場景里的系統收益。
● 這條路線不好走：材料、氣隙、工藝精度、熱管理、轉子強度和應用邊界只要有一個環節沒有打通，高轉矩密度就會從優勢變成風險。因此它更像面向特定場景的系統工程路線，而不是簡單替代徑向磁通電機的萬能方案。
本篇我們聚焦：軸向磁通電機技術。
本篇技術報道核心思想來自于盤轂動力湯磊老師在7月初TMC2026的演講分享，結合個人經驗對軸向磁通電機為什么能產業化、難點在哪里、哪些場景最先成立做了復盤，最后盤轂動力給出了乘用車與多行業落地路徑，給與行業提供了參考價值。
本文主線
技術層：軸向磁通利用半徑方向的轉矩杠桿，換來短軸向尺寸和高轉矩密度。
工程層：真正卡住量產的不是電磁原理，而是材料、制造精度和散熱路徑。
應用層：它最適合先進入軸向空間敏感、低速大扭矩、集成布置受限的場景。
產業層：最終能否跑出來，取決于平臺化產品、自動化產線和真實客戶驗證。
關于軸向磁通技術我們曾系統性做過深度講解，首先先回顧下其技術路線特征。

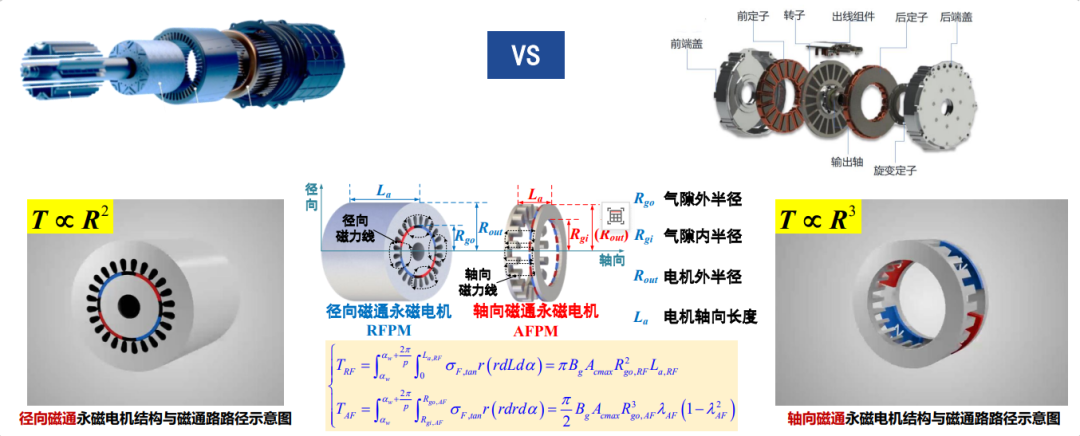

徑向磁通電機，更多依賴軸向長度和氣隙半徑共同貢獻轉矩；軸向磁通電機則把有效半徑利用得更充分。換句話講，同樣希望獲得更高扭矩時，軸向磁通更像是在“盤面”上做文章，所以它天然適合短軸向、高扭矩密度的布置。
這個優勢也帶來代價：
結構越扁，端部空間、支撐剛度、氣隙控制和散熱路徑越敏感；

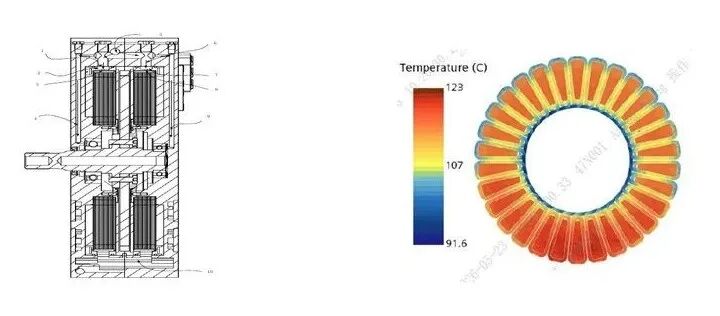

功率密度和轉矩密度越高，單位體積內的熱負荷也越集中。
例如，新材料選型與驗證、工藝和精度控制、密度提升后的散熱問題，這些問題核心指向很清楚：軸向磁通不是把傳統電機生產工藝橫向平移，而是要重新定義材料、設備、檢測和冷卻。

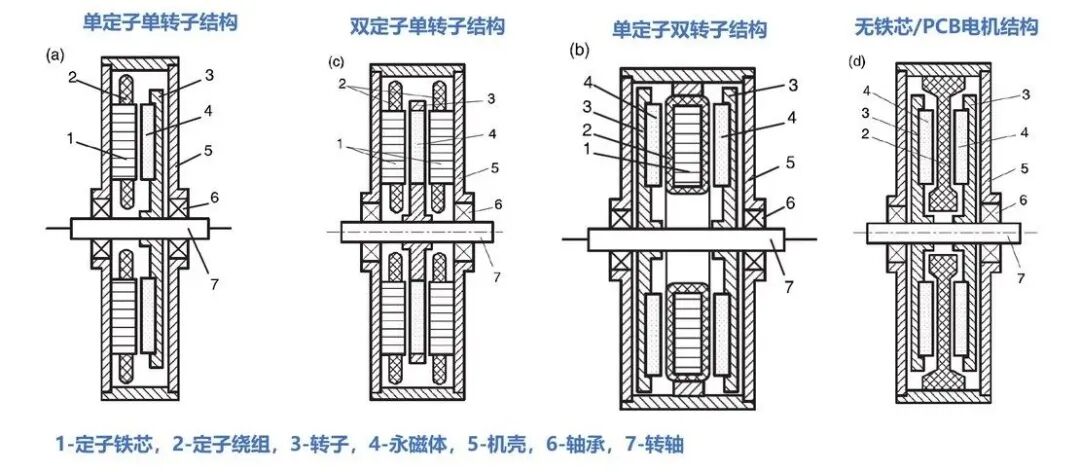

從構型上看，軸向磁通有如下積累：單定子單轉子、單定子雙轉子、雙定子單轉子、無鐵芯/PCB電機，各自對應不同取舍。例如：
雙轉子、雙定子路線，更容易放大轉矩密度優勢，但機械支撐和熱路徑也更復雜；
無鐵芯/PCB路線，有輕薄潛力，卻更依賴繞組和散熱結構創新。
也就是說，軸向磁通不是一個單一答案，而是一組圍繞應用邊界展開的構型選擇。
SysPro備注：判斷軸向磁通路線是否可靠，不能只看功率密度數字。更關鍵的是氣隙、轉子支撐、繞組散熱、定轉子材料和批量一致性能否一起成立。
軸向磁通電機最容易講成“哪里都能用”，但產業化更真實的邏輯是：先找到它的結構優勢能被系統放大的場景。比如：

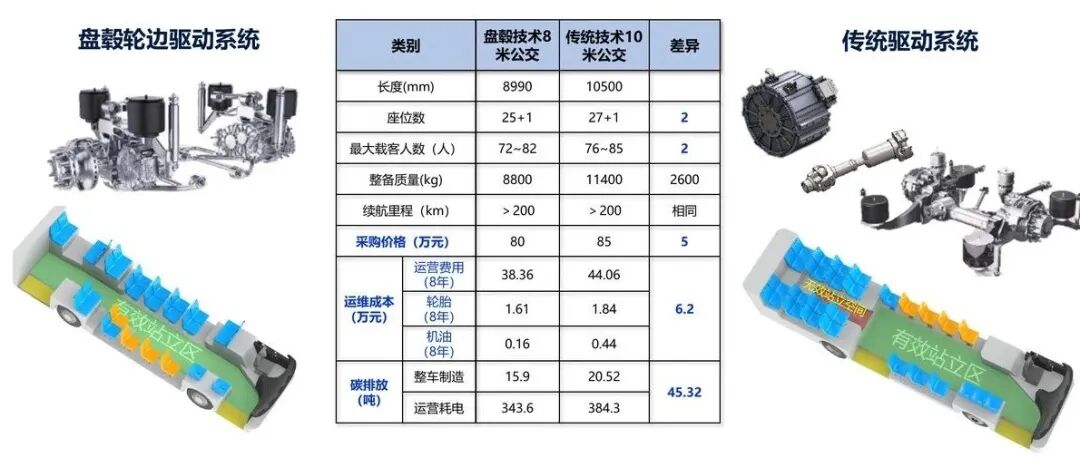

公交車輪邊驅動強調“小替大”，8米車去覆蓋傳統10米車的運力需求；
重卡電驅橋看重200kW以上功率段里的體積和重量優勢；
輕型商用車輪轂化則把電驅系統重量降低、載貨空間拓展作為直接收益。
兩輪車、礦用機械、舷外機、人形機器人和航空電驅，則代表另一類邊界：低速大扭矩、安裝空間緊、持續負載高，或者對功率重量比極敏感。
因此，這里真正要看的不是“電機本體更薄”，而是薄出來的軸向空間能不能換成整車布置、傳動簡化、能量回收、續航或安全冗余。

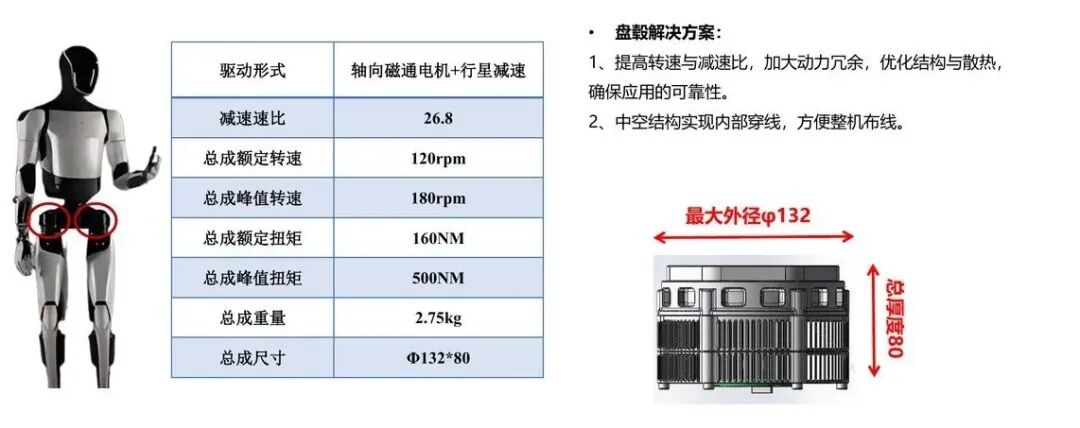

此外，在人形機器人關節應用上，軸向磁通電機加行星減速器，在緊湊尺寸內承擔高負載關節需求。需要特別說明的是，這里最容易被忽略的是抗沖擊和內部穿線：如果只是追求輕薄，方案不完整；如果能同時處理承載、布線和散熱，才有進入整機平臺的可能。
SysPro備注：軸向磁通的商業化路徑更像“場景篩選題”。只有當系統收益能抵消制造復雜度和成本壓力時，它才具備規模化導入價值。
星球補充看點
本文保留不同應用場景的篩選邏輯。更多關于公交、兩輪車、機器人和航空電驅等對應圖件與參數說明請在星球中查閱

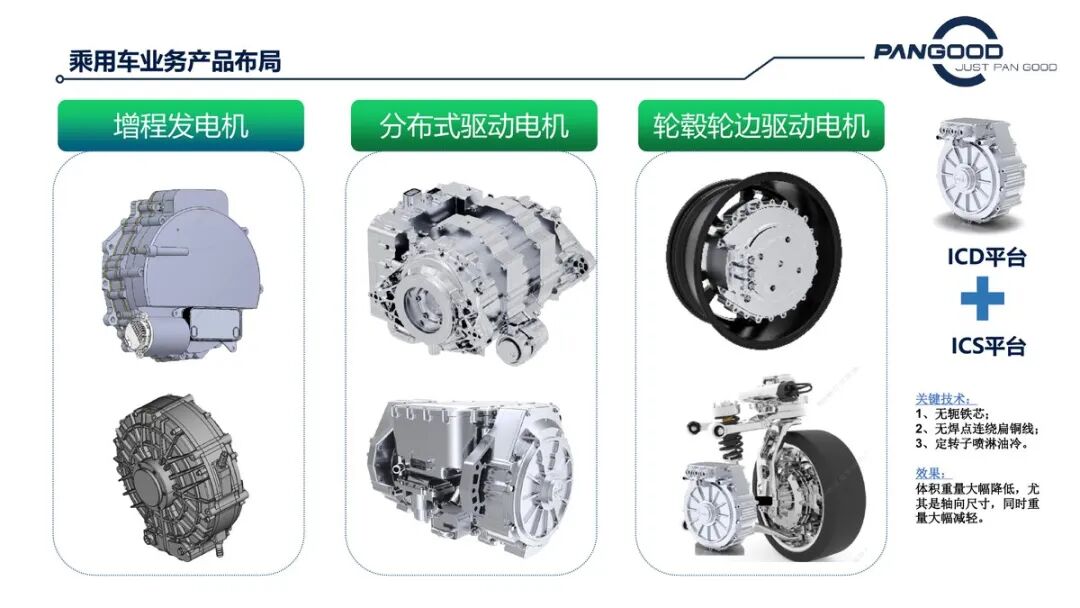

乘用車業務里，盤轂把產品分成增程發電機、分布式驅動電機、輪轂輪邊驅動電機三類，并強調無軛鐵芯、無焊點連繞扁銅線、定轉子噴淋油冷。這個布局很值得看，因為它先抓住增程器和分布式驅動這兩個更容易體現軸向尺寸優勢的入口。
具體講講：

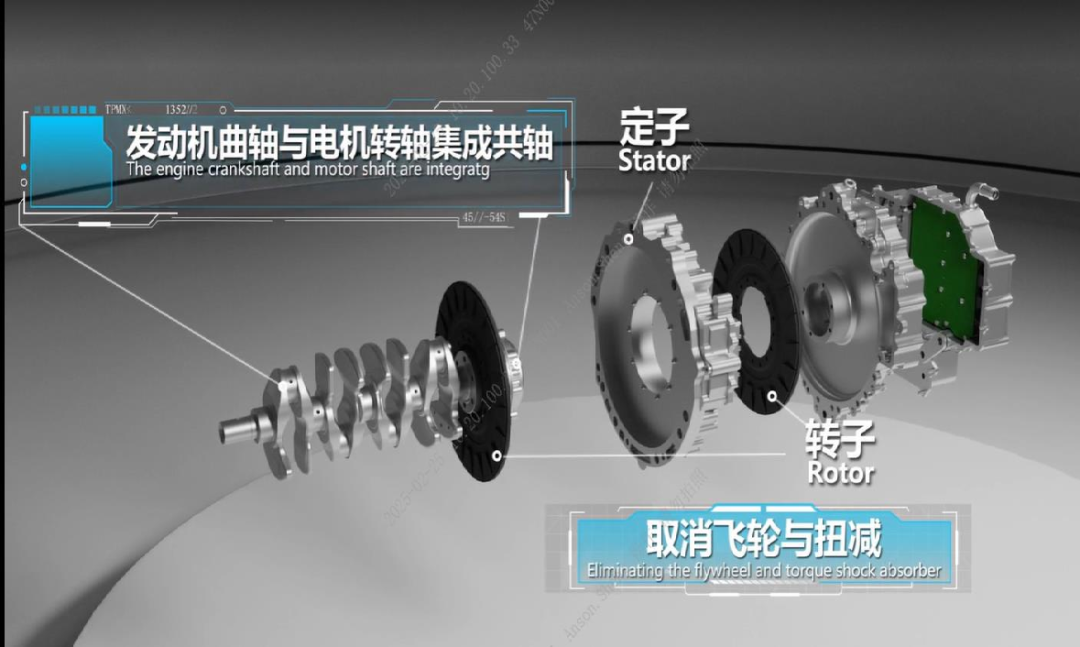

增程發電機的價值在于橫置發動機艙里的布置自由度。

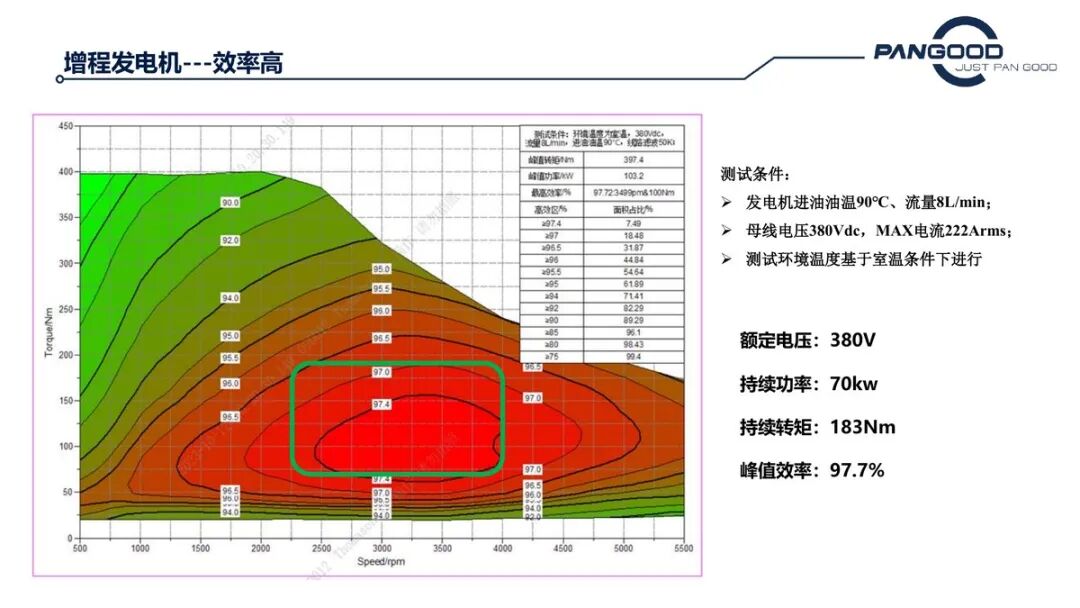

盤古動力產品范圍覆蓋約60-160kW持續功率，峰值效率指向97%以上，軸向尺寸控制在100-110mm以內。這個參數組合背后的工程含義很明確：增程器發電機不是只看峰值功率，而是要在有限艙內空間里同時滿足持續功率、持續扭矩、效率和冷卻。

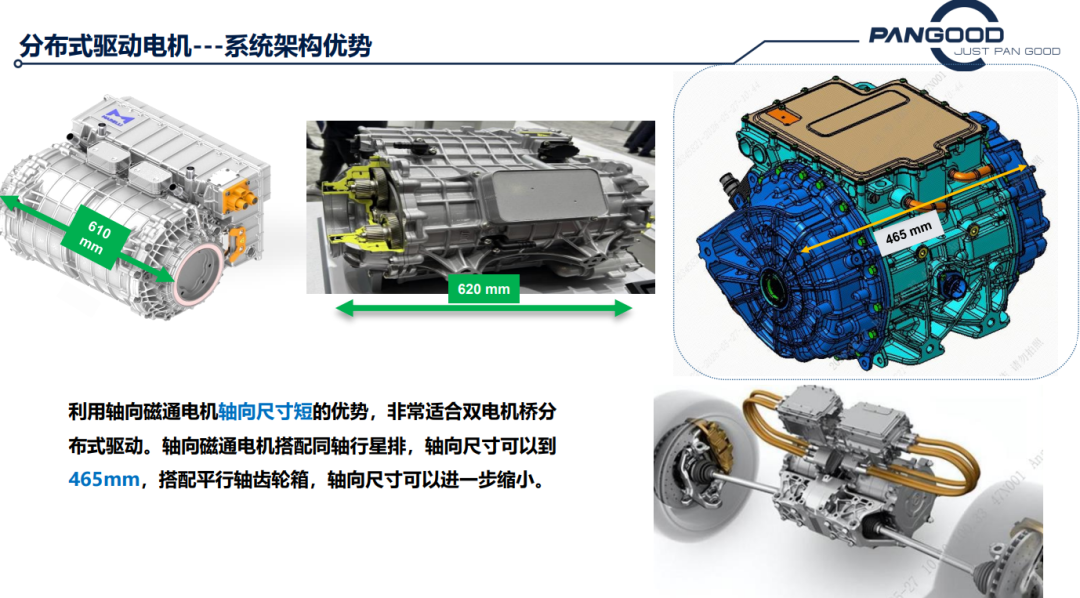

分布式驅動的看點，則是軸向尺寸短帶來的橋端集成空間。
軸向磁通電機搭配同軸行星排，軸向尺寸可以進一步壓縮；高轉速方案中，實驗室超速實驗突破22000rpm，說明這條路線不只是低速大扭矩，也在嘗試向更高轉速、更寬效率區間擴展。
SysPro備注：增程器是很典型的軸向磁通友好場景：它不一定追求極限峰值功率，而是追求短軸向、高效率、可布置和熱穩定。
星球補充看點
本文保留乘用車入口判斷，更多關于產品范圍、分布式驅動結構和高轉速方案，可在星球中查閱。
最后要回到產業化。
軸向磁通電機從技術樣機到量產商品，中間最大的鴻溝不是“能不能轉”，而是能不能把材料、工藝、設備、質量控制、熱管理和客戶場景做成可復制的平臺。

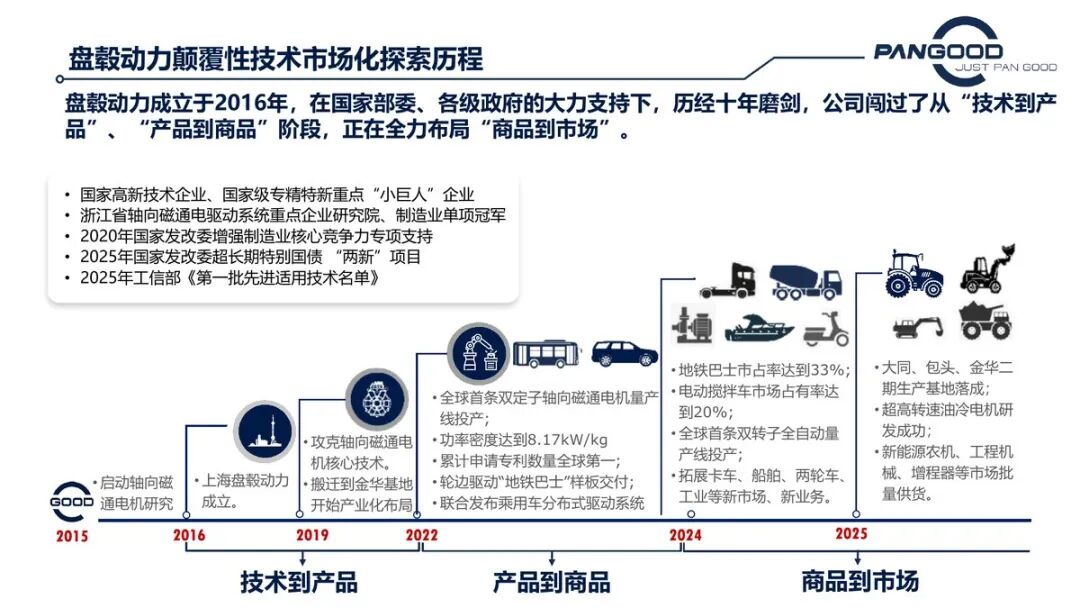

下圖盤轂動力經過十年迭代成長，把路徑分為“技術到產品、產品到商品、商品到市場”，并給出雙定子量產線、雙轉子自動化量產線、高轉速油冷電機等節點。

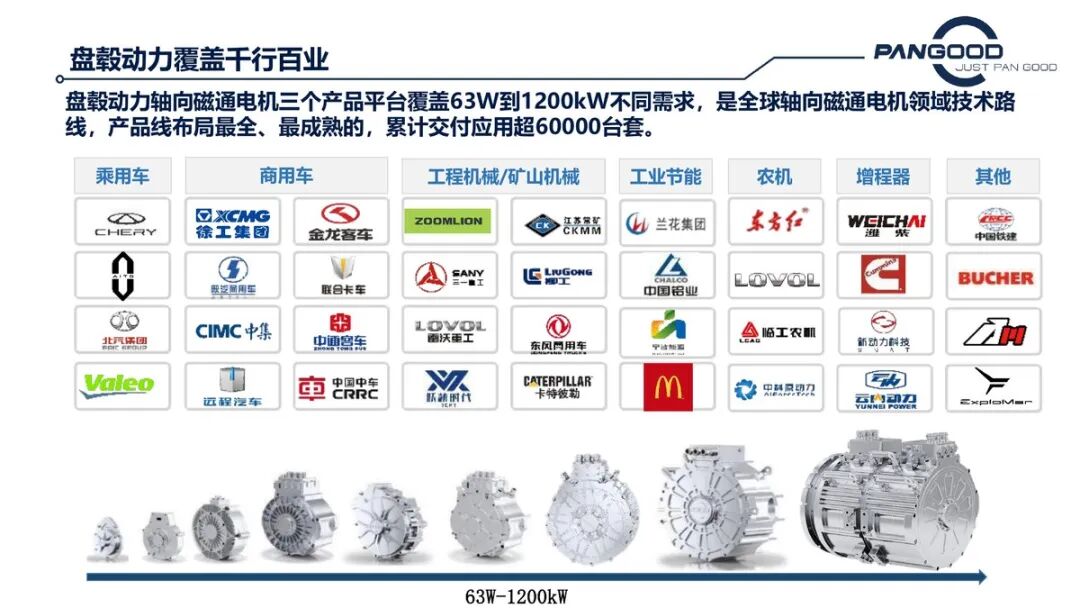

更有價值的是平臺范圍：三個產品平臺覆蓋63W到1200kW，累計交付應用超過60000臺套。這個跨度說明軸向磁通不是只做單個爆款電機，而是在乘用車、商用車、工程機械、工業節能、農機、增程器等場景里尋找可復用的電磁、冷卻和制造底座。
從產業判斷看，最難的不是證明軸向磁通在某個樣機上性能好，而是證明它能跨場景穩定復制：
公交、攪拌車、農機、增程器、兩輪車、機器人和航空電驅的共同點，是都愿意為輕量化、短軸向或高扭矩密度付出系統集成成本；
不同點，則是每個場景對可靠性、冷卻、防護、成本和供應鏈節奏的約束完全不同。
能夠把這些差異收斂到平臺化產品上，才是真正的產業化能力。
SysPro備注：對軸向磁通路線的長期判斷，不能只看某一款產品參數，而要看它是否形成跨場景的平臺復用能力和量產一致性。
星球補充看點
本文先保留產業化判斷。更多市場化歷程、客戶覆蓋、產品平臺跨度和應用場景圖件，可在星球中查閱。
本文核心判斷速覽
技術：軸向磁通的價值不是“做薄”本身，而是短軸向、高轉矩密度和布置自由度被系統放大。
工程：材料、氣隙、散熱、轉子強度和工藝一致性，是它從樣機走向量產的真實門檻。
場景：增程發電機、分布式驅動、輪邊輪轂、機器人關節等，更容易率先體現軸向尺寸優勢。
產業：能否形成平臺化產品和客戶驗證閉環，比單點參數更能說明產業化成熟度。
