網絡管理的目的是使車輛網絡中的 ECU 節點有序的睡眠和喚醒。 在沒有通信需求的時候睡眠，在需要通信的時候喚醒， 可以節約汽車電池的電量。

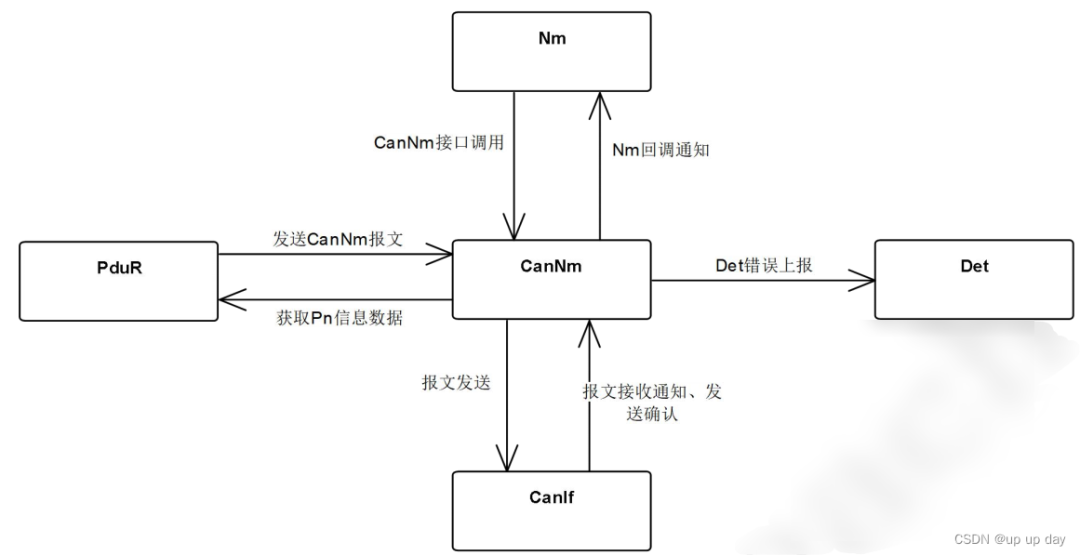

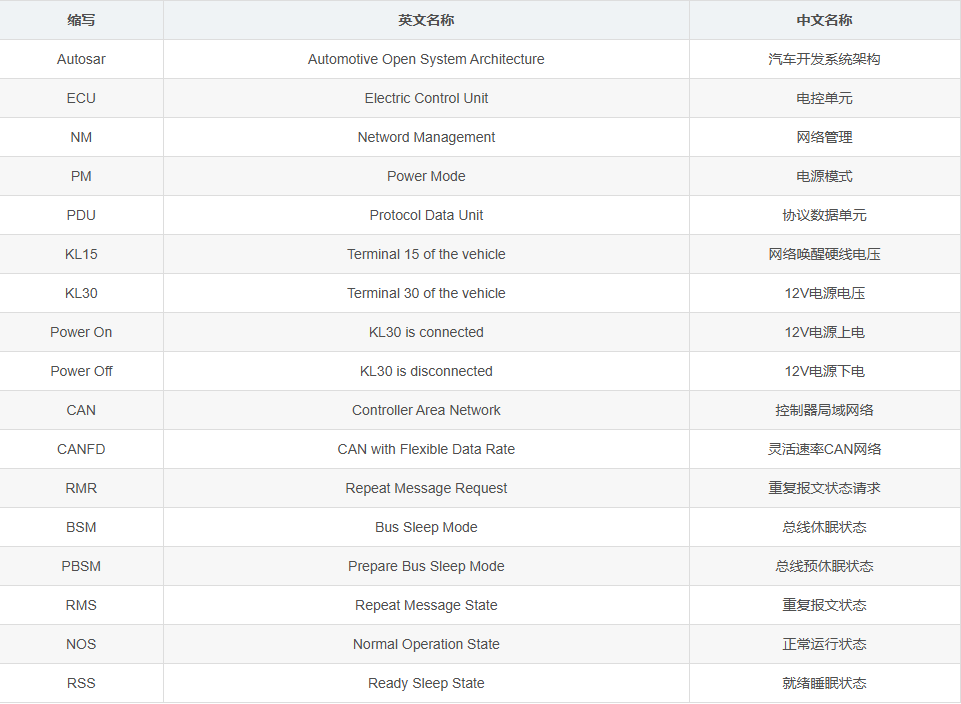

CAN Network Management(CanNm)是一種獨立于硬件的協議實現的軟件模塊， 只能在 CAN 網絡上使用， 主要功能是協調網絡正常運行和總線睡眠模式之間的轉換。 CanNm 提供了網絡管理接口（NmIf） 和CAN 接口（CanIf） 模塊間的適配。

網絡管理喚醒分為主動喚醒和被動喚醒。（BMS的休眠喚醒包括CAN喚醒，CAN喚醒又叫網絡管理喚醒）

主動喚醒和被動喚醒的區分： 簡單來說，除了收到其他節點發送的網絡喚醒報文是被動喚醒外，其他都是主動喚醒（如：KL15、菊花鏈、RTC定時喚醒等）。

主動喚醒請求： 來自模塊內部對網絡的請求，并通過發送NM PDU嘗試喚醒其他ECU。主動喚醒又叫做本地喚醒，和硬線相關的喚醒方式一般稱為本地喚醒源。如：KL15硬線，硬線傳感器信號（如：腳踢門、后備箱打開）主動喚醒節點（BMS即是一個節點）的網絡管理報文必須先于應用報文發送。

被動喚醒請求： 來自總線上其他節點對該節點（例：BMS）的網絡請求。被動喚醒的節點，發送的網絡管理 PDU 和應用報文沒有順序要求（實際以項目 要求為準）。被動喚醒又叫做遠程喚醒，簡單來說就是和總線信號相關的喚醒方式。比如收到網絡管理報文或者指定診斷報文（以項目要求為準，部分項目不會使用診斷報文作為喚醒源），或者包含KL15信號的應用報文（有些節點沒有KL15硬線，而是網關轉發包含KL15信號的應用報文喚醒）。

AUTOSAR CanNm 包含三種模式，其中 Network Mode包括三種子狀態：

網絡模式（Network Mode）

• 重復報文狀態（Repeat Message State）

• 常規運行狀態（Normal Operation State）

• 準備睡眠狀態（Ready Sleep State）

準備總線睡眠模式（Prepare Bus-Sleep Mode）

總線睡眠模式（Bus-Sleep Mode）

1. 總線睡眠模式（Bus-Sleep Mode）

總線睡眠模式(BusSleepMode)的作用，是當網絡上沒有通信需求的時候，減少節點對蓄電池電量的消耗。 節點進入總線睡眠模式(BusSleepMode)后，對蓄電池電量的消耗下降到適當?shù)某潭取９?jié)點保留喚醒機制，等待被喚醒。

原則上，處于總線睡眠模式(BusSleepMode)的節點不接收應用報文并且不應給出ACK應答。如果此時節點數據鏈路層被喚醒且給出了ACK應答，需要在最短時間內重新進入低功耗模式。

2. 準備總線睡眠模式（Prepare Bus-Sleep Mode）

準備總線睡眠模式(PrepareBusSleepMode)的作用，是保證在進入總線睡眠前，節點有足夠的時間停止其網絡活動。在準備總線睡眠模式（PrepareBusSleepMode）下，總線活動減少（如：存在于發送緩存中的報文被發送，以清空發送緩存），最終總線將不再有活動（即沒有任何報文被發送）。

節點進入準備總線睡眠模式(PrepareBusSleepMode)后，將立即開啟T_WAIT_BUS_SLEEP定時器。在該定時器溢出后，該節點將離開準備總線睡眠模式(PrepareBusSleepMode)，進入總線睡眠模式(BusSleepMode)。

當處于準備總線睡眠模式(BusSleepMode) 的節點接收到網絡管理報文時 ， 將向網絡模式(NetworkMode)轉換；默認情況下，節點進入網絡模式(NetworkMode)中的重復報文狀態（RepeatMessageState）。

當處于準備總線睡眠模式(PrepareBusSleepMode)的節點對網絡通信有需求時，將向網絡模式(NetworkMode)轉換；默認情況下，節點進入網絡模式(NetworkMode)的重復報文狀態(RepeatMessageState)。

3. 網絡模式（Network Mode）

當節點從總線睡眠模式(BusSleepMode)或準備總線睡眠模式(PrepareBusSleepMode)進入網絡模式(NetworkMode)時，在默認情況下，需進入重復報文狀態(RepeatMessageState)。

節點進入網絡模式(NetworkMode)后，需開啟T_NM_TIMEOUT定時器；

節點處于網絡模式 (NetworkMode)，成功接收或成功發送一幀網絡管理報文（NM PDU）后，需重啟T_NM_TIMEOUT定時器；

3.1 重復報文狀態(RepeatMessageState)

無論其睡眠條件是否滿足，重復報文狀態(RepeatMessageState)都可以使節點保持一段時間的活躍狀態。該狀態可以被用來監測在線節點，并且告訴其它節點我上線了，可以正常通信了。

當節點進入重復報文狀態(RepeatMessageState)后，需要開始（或重新開始）發送網絡管理報文。

節點處于重復報文狀態(RepeatMessageState)，T_NM_TIMEOUT定時器超時溢出時，需要重啟T_NM_TIMEOUT定時器。

節點接收到本地喚醒源后，進入快發重復報文狀態（InnmediateTransmitState）；

節點接收到被動喚醒源后，進入正常重復報文狀態（NormalTransmitState）。

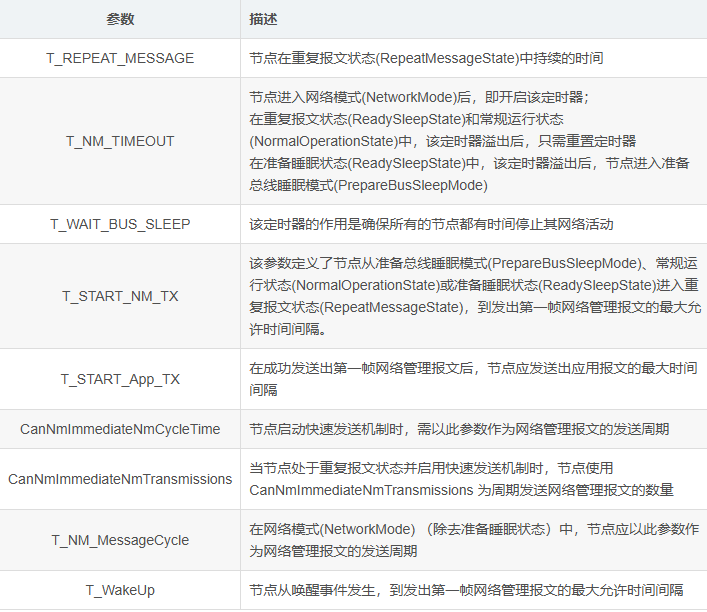

節點在進入重復報文狀態 (RepeatMessageState)后，需要保持一段時間 ，這段時間由參數T_REPEAT_MESSAGE 決定；T_REPEAT_MESSAGE 超時后，節點狀態需進入常規運行狀態(NormalOperationState)或準備睡眠狀態(ReadySleepState)。 T_REPEAT_MESSAGE需保證網絡上其它的節點都可以被網絡管理報文喚醒。

節點離開重復報文狀態(RepeatMessageState)后，若對網絡通信有需求，應進入常規運行狀態(NormalOperationState)。

節點離開重復報文狀態(RepeatMessageState)后，若對網絡通信無需求，應進入準備睡眠狀態(ReadySleepState)。

節點離開重復報文狀態(RepeatMessageState)后，需將重復報文請求標志位（RepeatMessageRequestBit）清零。

3.2 常規運行狀態(NormalOperationState)

常規運行狀態(NormalOperationState)用于保證只要對網絡通信有需求，任何一個網絡管理節點都可以保持網絡處于喚醒狀態。

當節點由重復報文狀態(RepeatMessageState)或準備睡眠狀態(ReadySleepState)進入常規運行狀態(NormalOperationState)時，需按照T_NM_MessageCycle的周期發送網絡管理報文。

當節點處于常規運行狀態(NormalOperationState)，而定時器T_NM_TIMEOUT溢出時，需要重啟定時器。

當節點處于常規運行狀態(NormalOperationState)，而本地睡眠條件滿足時，需進入準備睡眠狀態(ReadySleepState)。

當節點處于常規運行狀態(NormalOperationState)，而接收到重復報文請求標志位（RepeatMessageRequestBit）置位的網絡管理報文時，需進入重復報文狀態(RepeatMessageState)。

當節點處于常規運行狀態(NormalOperationState)，而RepeatMessageRequest()函數被調用時，需進入重復報文狀態(RepeatMessageState)，并將報文中重復報文請求標志位（RepeatMessageRequestBit）置位，同時啟用快速發送機制（autosar中未明確此時是否需要啟用快發機制）。

3.3 準備睡眠狀態(ReadySleepState)

當節點從重復報文狀態(RepeatMessageState)或常規運行狀態(NormalOperationState)進入準備睡眠狀態(ReadySleepState)后，需停止發送網絡管理報文。

當節點處于準備睡眠狀態(ReadySleepState)，定時器T_NM_TIMEOUT溢出后，需進入準備總線睡眠模式(PrepareBusSleepMode)。

當節點處于準備睡眠狀態(ReadySleepState)，但因發生本地喚醒事件，睡眠條件不再滿足時，需進入常規運行狀態(NormalOperationState)。

當節點處于準備睡眠狀態(ReadySleepState)，接收到重復報文請求標志位（RepeatMessageRequestBit）置位的網絡管理報文后，需進入重復報文狀態(RepeatMessageState)。

當節點處于準備睡眠狀態(ReadySleepState)，RepeatMessageRequest()函數被調用時，需進入重復報文狀態(RepeatMessageState)，并將網絡管理報文中的重復報文請求標志位（RepeatMessageRequest）置位，同時啟用快速發送機制。（autosar中未明確此時是否需要啟用快發機制）

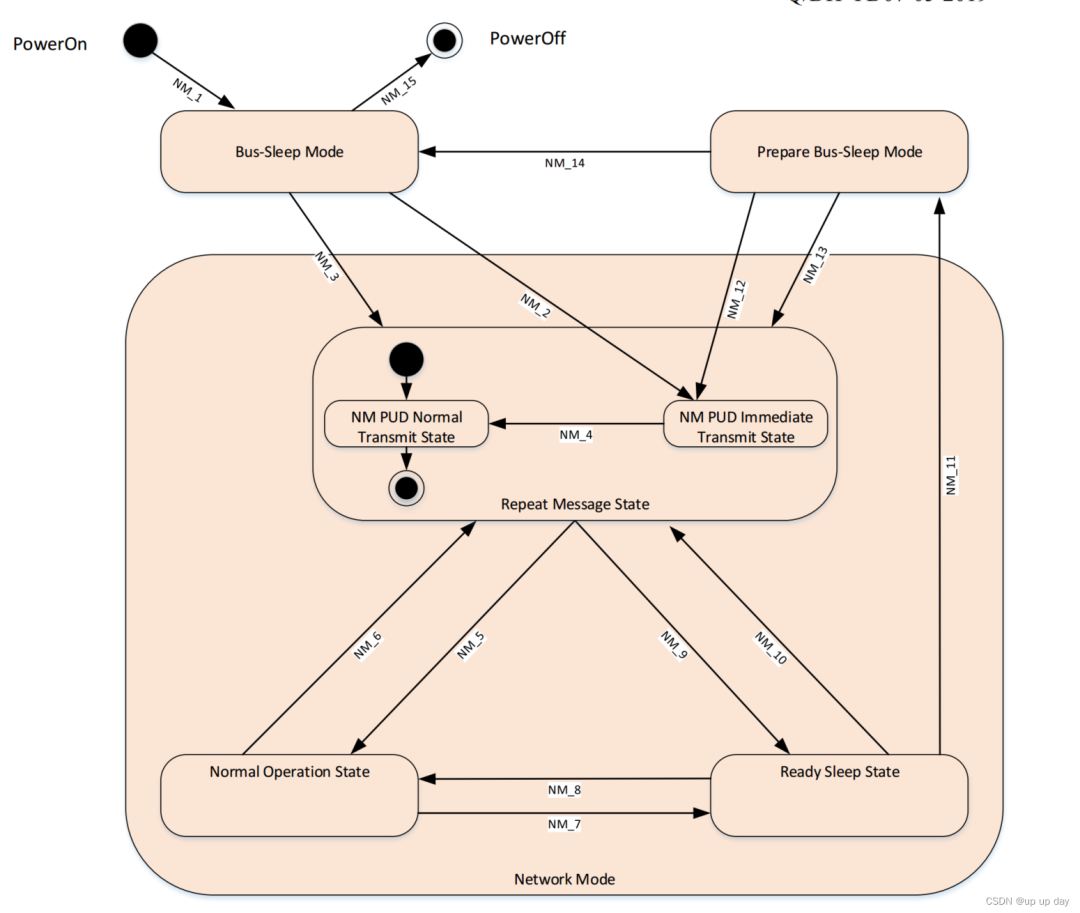

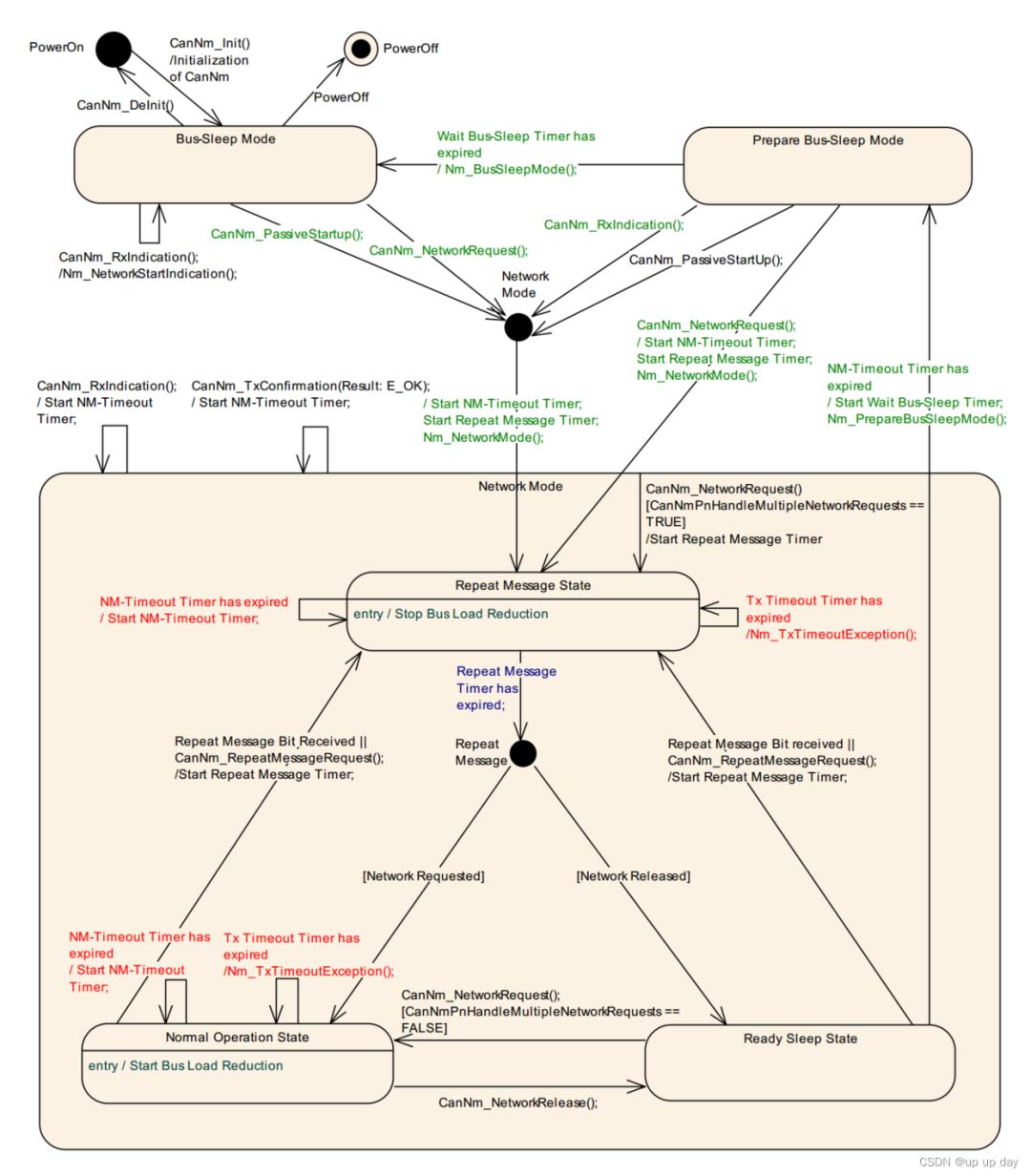

下圖顯示了與API規范相關的UML狀態圖。模式更改相關轉換用綠色表示，錯誤處理相關轉換用紅色表示，可選節點檢測相關轉換用藍色表示。此外，還假定啟用了總線負載減少功能。

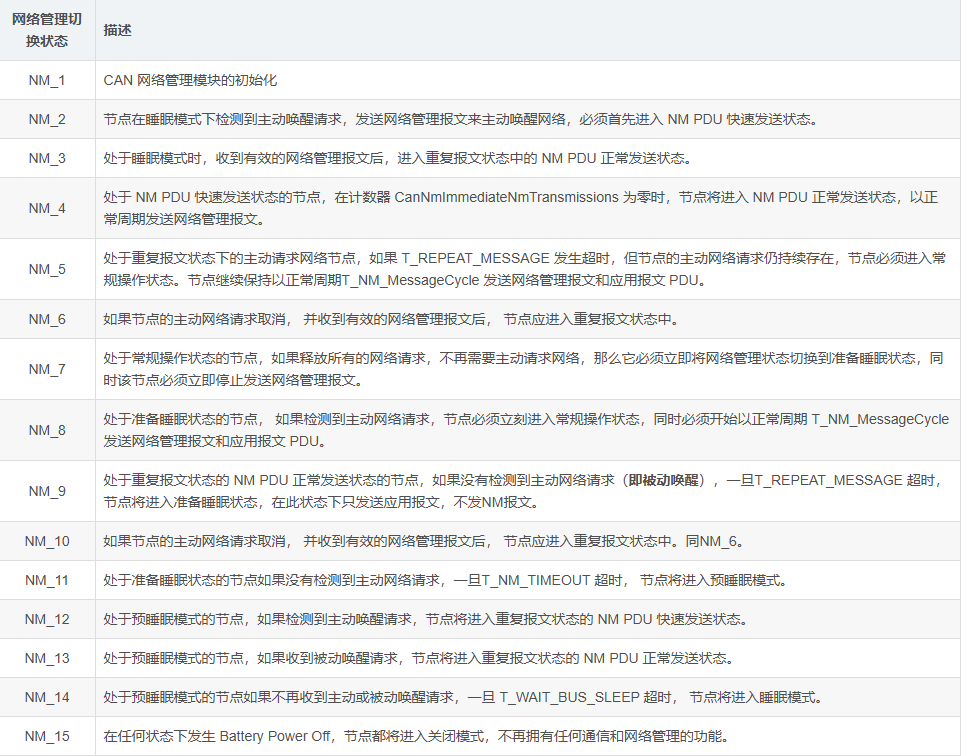

狀態切換詳述：

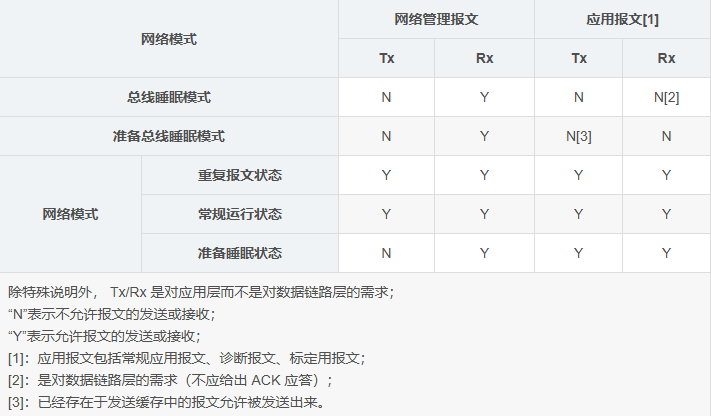

當ECU處于不同的運行模式時，可以發送和接收的CAN報文的類型。

每一個AUTOASAR網絡管理節點都會被分配一個唯一的網絡管理報文ID。

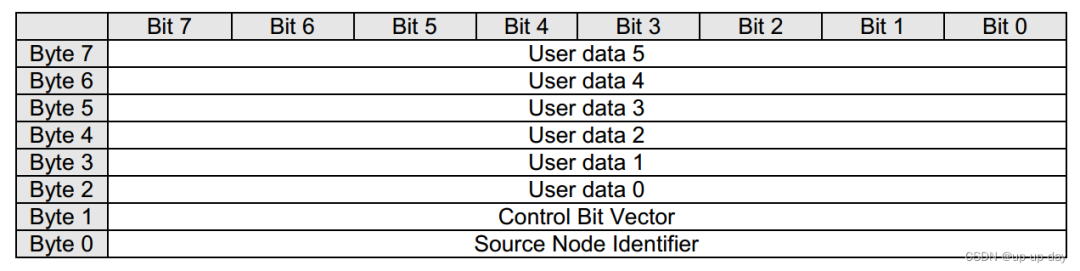

NM PDU數據結構如下：

源節點地址（SourceNodeIdentifier）

每一個參與網絡管理的節點都會被分配一個唯一的標識符（NODE_ID），存放于網絡管理報文的Byte0（SourceNodeIdentifier）中。

Byte 0表示當前節點的Source ID，比如如何當前節點發送的NM報文ID為0x514，那么該Source ID就為0x14；

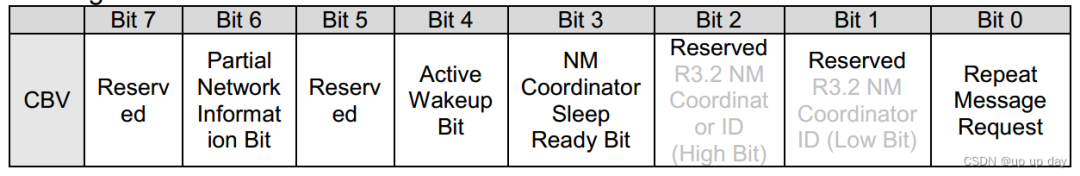

控制比特向量（ControlBitVector）

Bit0：重復報文請求標志位(RepeatMessageRequestBit)，信號值描述為：

• 0x0：該報文發送節點未請求其他節點進入重復報文狀態

• 0x1：該報文發送節點請求其他節點進入重復報文狀態

Bit3：NM協調器休眠位

• 主協調器未請求啟動同步關機

• 主協調器請求啟動同步關機

Bit4：主動喚醒網絡標志位(ActiveWakeupBit)，信號值描述為：

• 0x0：該報文發送節點未主動喚醒網絡（被其它節點喚醒）

• 0x1：該報文發送節點主動喚醒網絡重復報文請求標志位(RepeatMessageRequestBit)的默認值為 0。

當節點由于 RepeatMessageRequest() 函數被調用，從常規運行狀態(NormalOperationState)或準備睡眠狀態(ReadySleepState)進入重復報文狀態(RepeatMessageState)時，需將其發送的網絡管理報文中的重復報文請求標志位置 1，直到其離開重復報文狀態。

當節點由于本地睡眠條件不再滿足（NetworkRequest），從總線睡眠模式(BusSleepMode)或準備總線睡眠模式(PrepareBusSleepMode)進入重復報文狀態(RepeatMessageState)時，需將主動喚醒網絡標志位(ActiveWakeupBit)置 1，直到其進入準備睡眠狀態(ReadySleepState)。

當節點由于接收到網絡管理報文而進入重復報文狀態(RepeatMessageState)，需將其發送的網絡管理報文中的主動喚醒網絡標志位(ActiveWakeupBit)置 0。控制比特向量中未使用的位須 0。

Bit6：PN功能位

• 0x0：網絡管理不使用PN功能。

• 0x1：網絡管理報文中包含PNC信息。如果項目中，網絡管理要求使用PN功能，發送的網絡管理報文中，有PNC請求時，需要先置位PNI。接收節點會根據PNI情況決定網絡管理的處理流程。

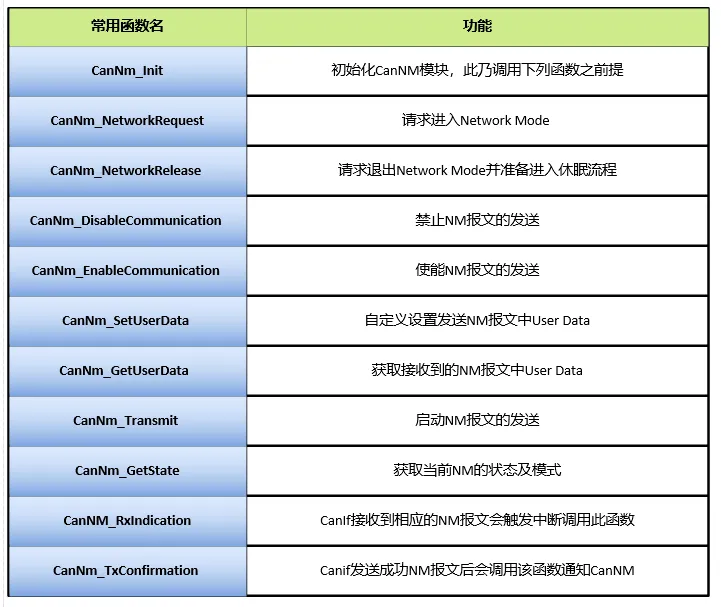

CanNm_RepeatMessageRequest函數可以設置RMR位(RepeatMessageRequestBit)。

調用CanNm_RepeatMessageRequest函數，需要在Normal Operation State或Ready Sleep State狀態下，其他節點在收到RMR位后，不需要設置RMR位。

發送節點： 主動調用CanNm_RepeatMessageRequest，發送時Repeat Message Request 置位

接收節點: 接收Repeat Message Request 位，進入Repeat Message State狀態， 不需要置Repeat Message Request 位。

用戶數據（Userdata）

在網絡管理報文中有6個字節的用戶數據（Userdata0~5），可以被應用層讀取和寫入，用于傳輸用戶定義信息。

被動喚醒：

處于休眠狀態的主板，在收到NM報文喚醒時，會從 Bus-Sleep 模式切換到Network 模式的Repeat state，進行慢發NM報文，以 CanNmMsgCycleTime（例：200ms） 為周期，在Repeat Message Timer（例：1000ms）定時器到時時跳轉到 Ready state， 此時主板不會再發送NM報文，只會發送APP應用報文。

主動喚醒：

處于休眠狀態的主板，在由主動喚醒源喚醒后，會從 Bus-Sleep 模式切換到Network 模式的Repeat state，進行快發報文，以 CanNmImmediateNmCycleTime（例：20ms） 為周期，發送 CanNmImmediateNmTransmissions（例：10） 次，之后進入慢發報文，以 CanNmMsgCycleTime（例：200ms） 為周期，在Repeat Message Timer（例：1000ms）定時器到時時跳轉到 Normal State，在此狀態會一直發NM報文和應用報文，當滿足休眠條件則切換到 Ready state，此時主板不會再發送NM報文，只會發送APP應用報文。

其中被動喚醒時，只發送幾幀NM報文，意在告訴其他節點本節點已經被喚醒。

https://mp.weixin.qq.com/s/GyGCdNZu3_0E2ZN6KnD-EQ

http://www.360doc.com/content/23/0621/13/1085607639_1085607639.shtml

只有CanNM的Mode切換時，會通知到ComM，而State的切換屬于模塊的內部狀態跳轉，一般不會通知到其他模塊。所以，如果單純調用CanNm_NetworkRelease()接口，只是切換CanNM的State，沒有改變CanNM的Mode，不會通知到ComM，ComM也不會切換到COMM_SILENT_COMMUNICATION模式。
