TI?OPA2277/4277系列國產替代——士模CM4112/4，雙通道/四通道高壓斬波運放

CM4112/4是士模推出的雙通道/四通道高壓斬波運放，適用于電力行波采樣、高精度傳感器、熱電偶 / RTD 測溫等微弱信號放大場景，CM4112/4 可Pin-to-Pin 替代OPA2277/4277系列，滿足國產替代需求。

【產品亮點】

1、供電最高電壓±18V，高壓采集友好；

2、穩零和斬波技術，低 1/f 噪聲，極小溫漂0.089μV/℃（優于競品溫漂0.15μV/℃），高精度采集減少誤差，在微弱直流采集應用中優于OPA2277/4277系列。

【產品概述】

• CM4112/CM4114 是高精度雙通道/四通道放大器，采用了自穩零和斬波技術。CM4112/CM4114 具有極低的失調電壓和失調電壓溫漂、低輸入偏置電流、低噪聲、低功耗等特征，能夠在±2.5V 至±18V 的雙電源供電情況下工作。
• CM4112/CM4114 使用 1000pF 以下容性負載時無需外部補償即可保持輸出穩定。當電源電壓為 36V 時，每放大器的電源電流典型值為 950μA。輸入端內置 500Ω 串聯電阻，不僅能對內部電路進行保護，同時使得芯片可以接受略高于電源電壓的輸入信號，并且保持輸出不會反相。
• CM4112/CM4114 的失調電壓典型值僅為 12µV，失調電壓溫漂典型值為 0.1μV/°C，噪聲僅為 0.3µVpp (0.1Hz~10Hz)，因而對系統引入的誤差非常小，適用于各種高精度應用。

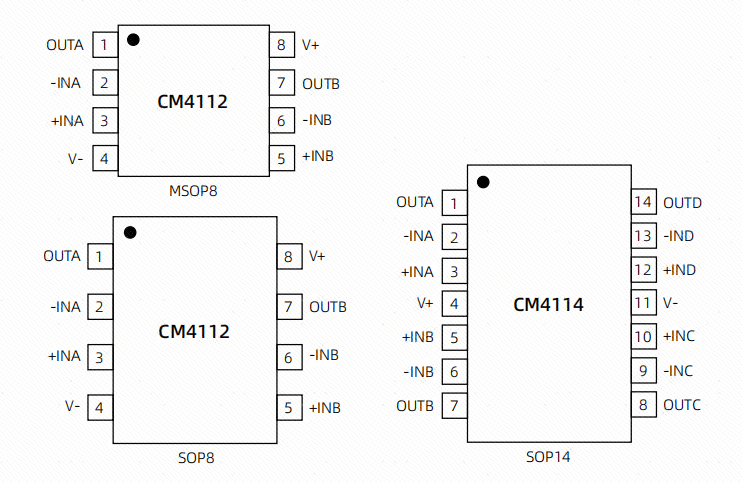

• CM4112 采用 MSOP8 表貼微小型貼裝和 SOP8 表貼窄體封裝，而 CM4114 采用 SOP14 表貼窄體封裝。其額定工作溫度范圍均為-40℃~125℃。

【產品框圖】

【特征】

• 低失調電壓：典型值為 12μV
• 極低失調電壓溫漂：典型值為 0.1μV/℃
• 低輸入偏置電流：最大值為 2200pA
• 低噪聲密度：典型值為 8.5nV/√Hz
• 軌到軌輸出
• CMRR：＞ 115dB
• PSRR：＞ 115dB
• 高開環增益：＞ 120dB
• 低電源電流：每放大器典型值為 950μA
• 雙電源供電：±2.5V~±18V
• 壓擺率：典型值為 0.85V/μs
• 增益帶寬積：典型值為 2MHz
• 輸入過壓輸出無反相
• 內部保護電路支持輸入高于電源電壓
• MSOP8 3mm × 3mm、SOP8 4.9mm × 3.9mm 封裝(CM4112)
• SOP14 8.7mm × 3.9mm 封裝 (CM4114)

【應用】

• 傳感器調理電路

- 熱電偶

- 電阻式溫度檢測器 (RTD)

- 應變電橋測量

• 工業過程控制輸入和輸出信號調理
• 有源濾波器
