當前，國內家電行業正處于智能化與能效升級的關鍵轉型期，隨著新國標能效標準的深化落地與全屋智能互聯需求的爆發，傳統家電控制技術正面臨從單一功能驅動向全場景智能協同的迭代挑戰。在這一技術躍遷進程中，MCU作為變頻驅動系統的核心控制樞紐，正以其算力升級與算法創新能力，成為破解家電能效優化、精準控制與場景聯動等技術痛點的核心引擎。

從變頻空調的精準控溫到智能家電的自主決策，MCU通過集成化硬件設計與智能化控制算法的深度融合，正推動家電行業從硬件功能競爭向系統化競爭演進，成為驅動國內家電技術升級與全球競爭力提升的底層技術支柱。

從功能控制到智能互聯

起源于20世紀80年代空調領域的家電變頻驅動技術，正以功率半導體與控制算法的持續突破，重構家居場景的舒適體驗范式。這項最初服務于空調精準控溫的技術，如今已通過變頻油煙機、冰箱、洗衣機等產品的迭代升級，勾勒出從單一功能實現到全場景智聯的技術進化路徑。

在廚房場景中，搭載直流變頻技術的油煙機通過傳感器實時監測油煙濃度，實現電機轉速的無級調節：爆炒工況下電機功率瞬間躍升以應對峰值負荷，慢燉模式時自動降低能耗，確保吸排效率與能效的動態平衡。冰箱領域的矢量變頻技術以精準控溫為核心，速凍模式下高效制冷鎖鮮，日常存儲時以超低頻運行維持恒溫環境，為食材構建穩定的保鮮生態。洗護場景中，直驅變頻洗衣機通過識別衣物重量與面料特性，在寬轉速區間內實施智能調節：羊毛織物采用低轉速輕柔洗護，厚重衣物則以高速運轉強化去污能力，實現精細化洗滌。

作為變頻技術的核心樞紐，MCU承擔著實時處理多元信號、生成電機控制策略的關鍵任務。隨著家電變頻驅動方案向國產化、智能化、小型化、低成本及高效節能方向發展，MCU通過集成遠程監控、故障診斷等功能模塊，推動家電從傳統功能設備向具備學習能力的智能終端進化。面對差異化競爭，以兆易創新為代表的MCU廠商通過提供定制化解決方案，助力企業從硬件性能比拼轉向“硬件+算法+智能化”的綜合競爭力構建，重塑產業競爭格局。

冰箱、洗衣機、油煙機，全場景變頻驅動技術突破

在家電變頻技術向多場景滲透的進程中，兆易創新聯合奧庫科技推出的基于GD32E235系列MCU構建的驅動解決方案，以專業化定制能力破解不同家電的技術痛點。該系列芯片采用Arm^® Cortex^®-M23內核，依托72MHz高速運算能力與12bit高精度ADC采樣系統，為冰箱、洗衣機、油煙機等場景提供從底層驅動到上層應用的全鏈路技術支持。

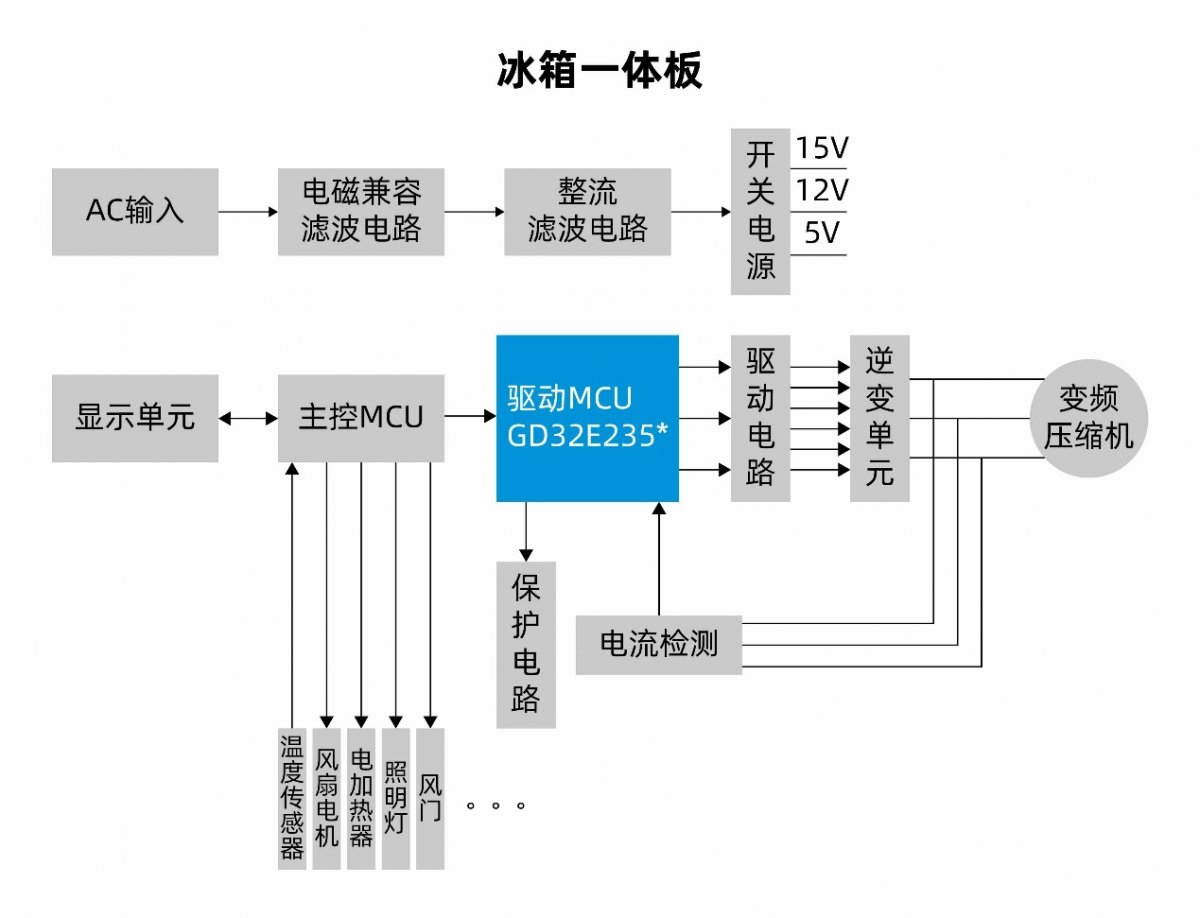

基于GD32E235系列MCU的冰箱一體板應用框圖

針對冰箱柜控制中轉速精度、低噪節能與寬電壓兼容的需求，兆易創新方案采用單電阻采樣結合FOC（磁場定向控制）正弦波控制技術，可在110/220Vac雙電壓輸入下實現±10rpm的轉速精度，解決背壓啟動與平衡壓啟動的穩定性難題。其雙寬變頻技術在實現精準控溫的同時，將運行噪聲控制在行業先進水平，且完全符合新國標諧波Class D要求。方案提供二合一控制板（驅動與主控集成）、三合一評估板（集成照明控制）及冰柜一體評估板，支持多路溫度傳感器實時監測與多風門聯動控制，配合過壓、欠壓、過流、堵轉等多重保護機制，適配不同容積的冰箱/冰柜穩定運行。

面對洗衣機低速大扭矩、精準稱重、不平衡檢測、快速啟停等技術挑戰，兆易創新與晶哲科技聯合推出的基于GD32E235的解決方案采用雙電阻采樣與死區補償技術，在波輪/滾筒洗衣機中實現0.5kg精度稱重與50g精度不平衡檢測（OOB），通過對角偏心（DOOB）動態保護算法防止脫水過程中的負載偏移。方案支持SVPWM過調制技術提升母線電壓利用率，結合弱磁控制實現BLDC電機最高20000rpm的轉速控制，同時滿足IEC60730軟件Class B認證要求。評估板集成高壓Buck電源與IPM驅動模塊，通過6路帶死區PWM信號實現電機快速啟停與回饋制動，適配12kg以下容量洗衣機的BLDC、DD或DDM直驅電機需求。

基于GD32E235系列MCU的洗衣機變頻驅動應用框圖

針對油煙機恒功率、高靜壓與順逆風啟動的特殊要求，兆易創新與奧庫科技聯合推出的GD32E235驅動方案采用全自主FOC控制算法，通過雙電阻采樣降低電磁噪音，配合1s快速啟動技術實現油煙濃度突變時的即時響應。方案支持恒轉矩與恒功率控制邏輯切換，在3000rpm以下轉速區間保持風機靜壓穩定，同時通過EMI余量≥10dB的硬件設計滿足電磁兼容要求。該方案的評估板集成推桿電機、水泵與照明接口，提供12V直流驅動能力，可實現油煙機風門調節與清洗功能聯動，適配400W以下功率的永磁同步電機。

基于GD32E235系列MCU的油煙機變頻驅動方案應用框圖

依托兆易創新與生態合作方在變頻技術領域的持續研發投入，GD32E235系列MCU驅動方案已實現國內頭部家電廠商的規模化應用。這些方案通過與行業龍頭的深度協同，在冰箱精準控溫、洗衣機智能洗護等場景中完成多輪技術驗證與迭代，以國產化硬核實力推動家電變頻方案的產業化落地。

從硬件到生態的全維度創新

兆易創新的MCU方案為什么能成為驅動國內家電智能化升級的關鍵支撐？答案就是其以多維技術優勢構建核心競爭力，以強勁算力突破傳統控制瓶頸，為矢量控制、模糊邏輯等復雜變頻算法提供高效運算支撐，實時處理電機狀態數據并動態優化控制策略，解決多場景下控制精度與效率的平衡難題。

硬件層面，兆易創新的MCU內置專用計算單元簡化復雜算法的實現難度，加速底層驅動開發。作為國產化替代方案，其嚴格遵循國際主流開發標準，支持通用工具鏈并高度兼容進口平臺硬件設計，大幅降低企業技術切換成本與供應鏈風險。

生態體系構建層面，從集成開發環境到標準化軟件庫，再到全周期技術支持，開發者可直接調用成熟的變頻控制算法模塊，縮短產品研發周期。作為國產芯片代表，其在保持高性能的同時具備成本優勢，配合動態功耗管理技術，通過多種省電模式滿足嚴苛能效標準，助力整機廠商實現節能與成本控制的平衡。

在可靠性設計上，兆易創新的芯片歷經嚴苛環境測試，可在復雜工況下穩定運行，為變頻系統提供長期可靠保障。這些優勢的技術合力，使兆易創新的MCU不僅滿足變頻驅動的基礎控制需求，更以本土創新、生態賦能與成本優化的全維度突破，成為串聯性能提升、研發加速與可靠性保障的核心樞紐。

展望未來，隨著家居智能化需求的深化，變頻驅動方案將進一步聚焦算力與主頻的性能提升，融合AI算法與邊緣計算能力，實現電機控制策略的自主學習與優化。同時，硬件集成度與功能融合度將持續提高，MCU有望集成更多傳感器接口與通信協議，推動變頻家電向“全屋智能互聯”方向演進，為用戶帶來更高效、更智能、更節能的家居體驗。
