要做到“無可替代”，國產功率半導體必須具備哪些核心優勢？

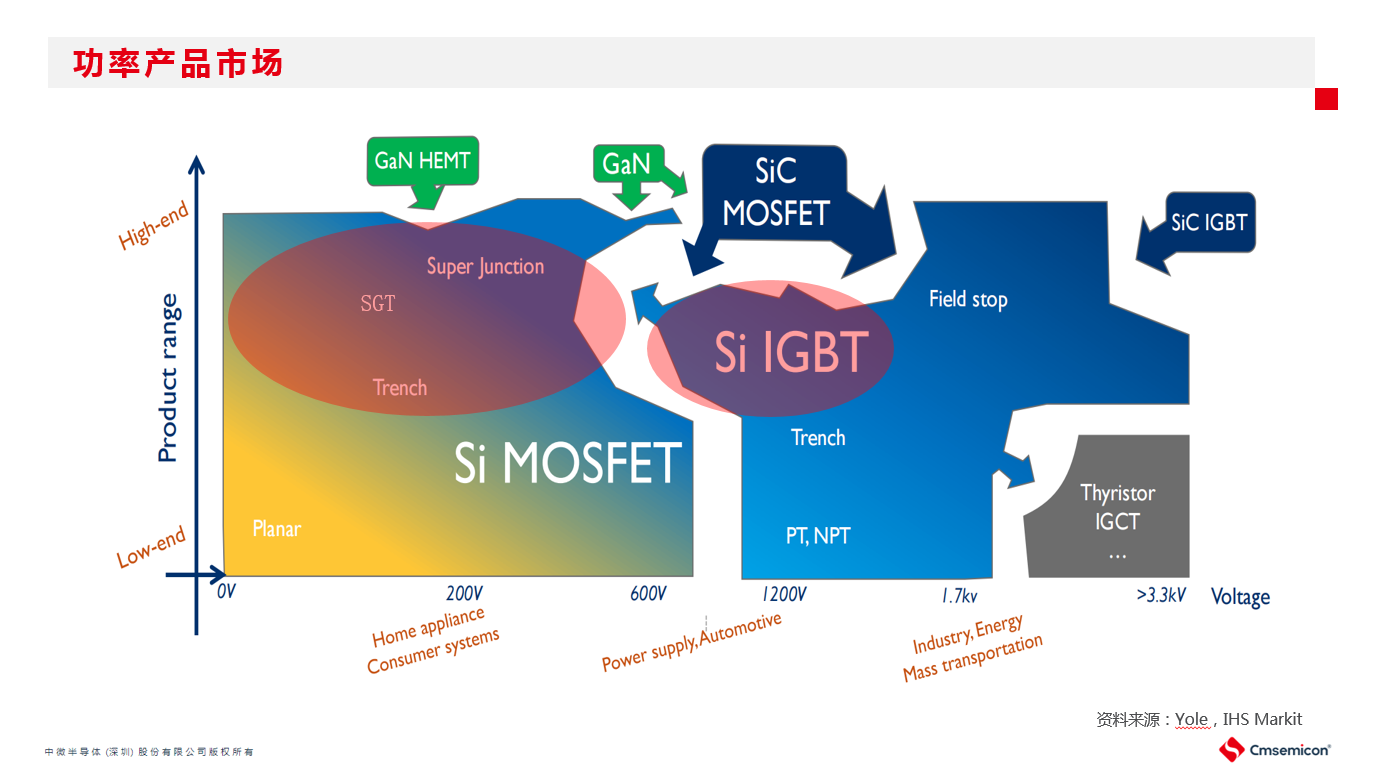

雖然近年來，第三代半導體如氮化鎵（GaN）和碳化硅（SiC）器件開始被廣泛采用，但在當前的功率器件市場中用得最多的還是硅基 MOSFET 和硅基 IGBT，第三代半導體的銷售額占比仍舊偏小。據市場研究機構Yole Développement 的數據, 硅基 MOSFET 中主流產品以小電流MOS、大電流SGT以及高壓的超結（Super Junction）為主，硅基IGBT中比較常見的是Field stop工藝的600伏、1200伏和1350伏產品。

根據Omdia、Yole、IHS Markit等調研機構給出的功率器件廠商市占數據，2020年至今，英飛凌在MOSFETS、分立IGBT和IGBT模塊市占上都是當之無愧的頭把交椅。國產器件方面，MOSFET廠家中的華潤、士蘭微，分立IGBT廠家中的士蘭微以及IGBT模塊中的斯達半導也開始進入全球排名前列。

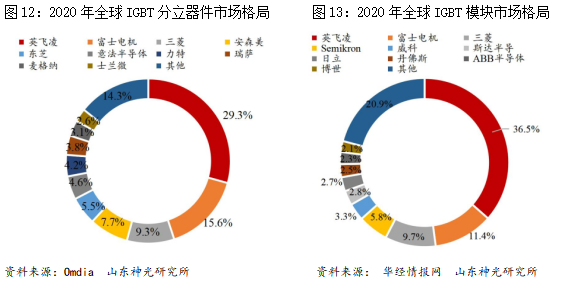

2020年全球IGBT分立器件及模塊市場格局（資料來源：Omdia,華經情報網，山東神光研究所）

功率器件國產化速度快于全球市場增速

“根據我們對整個功率器件市場的預測，無論是MOSFET還是IGBT，從2020年到2026年整個市場還會有持續的增長。唯一一點受疫情影響的是MOSFET在消費電子領域會有下滑。” 11月11日，在由國際科技媒體集團Aspencore舉辦的2022國際集成電路展覽會暨研討會（IIC Shenzhen 2022）同期“第24屆高效電源管理及功率器件論壇”上，中微半導體（深圳）股份有限公司功率電子事業部市場總監 吳微 對國產功率半導體市場的發展和整體趨勢做了分析，并介紹了中微半導功率產品的一些替代優勢應用。

中微半導功率電子事業部市場總監 吳微

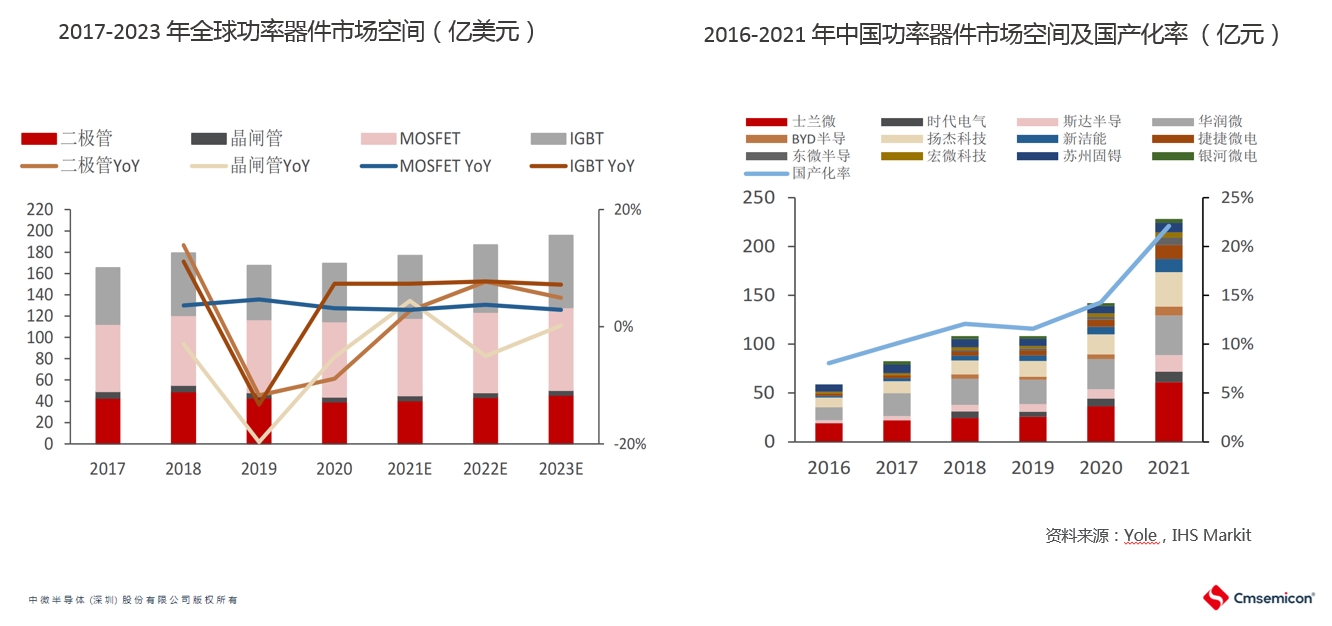

吳微分享了來自Yole和IHS Markit關于功率器件總體市場空間的數據。從2017-2023年全球功率器件市場空來看，銷售額最大的品類還是以MOSFET為主，其次是IGBT和低端二極管產品。從2016-2021年中國功率器件市場空間和國產化率來看，士蘭微是國產化進程中貢獻最大的廠商，主要產品是IGBT以及IPM模塊，其次如華潤微的MOSFET和二極管產品，揚杰科技的二極管產品也都有不俗表現。

吳微認為，全球功率器件市場整體在緩慢地往上增長，而國產化的步伐走得比全球市場增速更快，這也意味著國產功率器件廠商今后還有很多機會可以挖掘。國產功率器件目前整體趨向如何？應該如何發展？吳微也給出了自己的思考。

一、由于中高端功率MOSFET和IGBT自給率不足10%，國產替代空間巨大；

二、向價值量更高的產品轉型，通過提升性能和降低成本推動晶片向集成化、小型化發展；

三、新能源汽車、可再生能源發電、變頻家電等快速發展推動；

四、從技術迭代角度看，倚重制程工藝、封裝設計和新材料迭代，整體趨向模塊化。

中微半導的功率產品及應用場景

就中微半導自身在功率器件業務的情況而言，目前MOSFET和IGBT芯片平臺主要包括以下幾個方面。MOS中的LDMOS屬于專利產品，再加上常見的中低壓Trench MOS 和 SGT MOS均已實現量產，超結高壓平臺（SJ MOS）還在開發中； IGBT 平臺中的用于家電領域電機驅動的FS Trench已經量產，RC FST產品正在開發中。

“我們對功率器件產品的定義和芯片研發平臺建設，都從市場需求出發。研發階段主要包括設計與仿真、工藝流程確認及品質設計，再到封裝、熱學分析、生產測試及極限參數，最后推廣到市場上。”吳微說到。

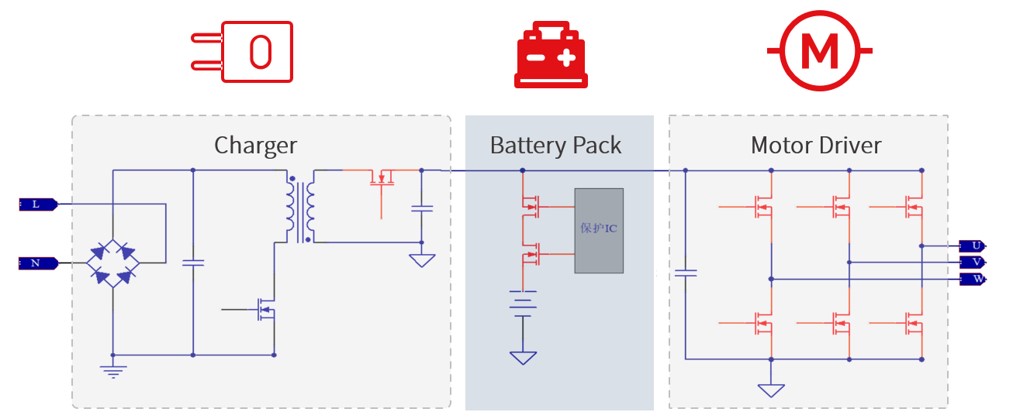

中微半導低壓MOS產品主要應用（圖自：中微半導）

據介紹，中微半導的低壓MOS產品主要以Trench和SGT兩種為主，基于8吋和12吋晶圓制造平臺。內阻范圍0.75mΩ-40mΩ，有SOT23、PDFN5*6、PDFN3*3、TO-252等多種封裝形式可選。產品的應用領域以電源產品、電池保護以及電機驅動為主。“不同的應用對MOS要求不一樣，電源中注重高頻，鋰電保護中則存在很多并聯，電機因?yàn)榕c整個系統結合較強，所以更關注電機短路之后的保護。”

中微半導的高壓產品以IGBT為主，采用高功率密度Field-Stop Trench工藝平臺，涵蓋從600V到1350V的產品線，7-50A電流規格。主要應用領域是家用電器、變頻驅動以及儲能逆變等，其中1350V方案主要用于家電產品。

針對各類應用提供完整解決方案

除了供應元器件，中微半導體還提供從MCU、模擬器件到功率器件的完整解決方案服務。吳微現場展示了一款針對小水泵、小風扇和筋膜槍的小功率電機方案，采用其方案的終端有很多已經量產。這類方案以30-40V，功率 120瓦以下為主，最有性價比的是10到40毫歐左右的Trench MOS產品，小型化封裝可以為節省PCB面積。

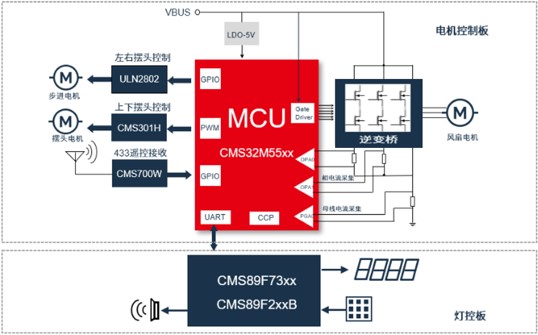

中微半導體的低壓小功率電機方案框圖（圖自：中微半導）

功率稍大的工具類產品，例如家中常用的吸塵器等電動工具功率在幾百瓦到1000瓦左右，他們對于功率器件產品的要求是很小的內阻，并且能承受較大電流。吳微表示，中微半導針對這類客戶提供SGT類的1-4毫歐小內阻產品，封裝形式一般以PDFN5*6和TO-252為主，針對小型吸塵器還有PDFN3*3封裝。

高壓電機驅動的方案大部分也是與家用電器相關，例如廚電中的油煙機和冰箱，工業風扇也會用到。這類應用中微半導對應的主控是CMS32M5510、CMS32M5710方案，配合600V 7A的IGBT，基本上可以滿足所有的220V輸入的電機，覆蓋從100-300W之間的所有應用。

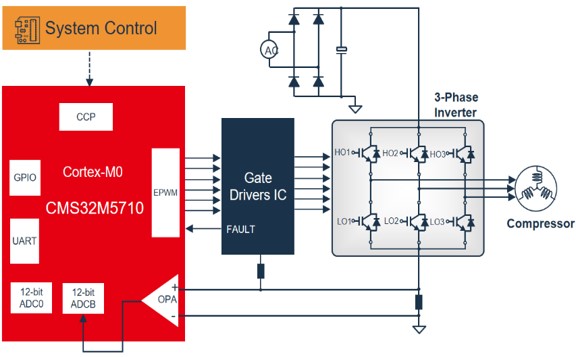

中微半導體的高壓電機驅動方案框圖（圖自：中微半導）

最近兩年不少原先做戶外電源的廠商，都在關注儲能市場，為此中微半導開發了單向/雙向兩套完整的升壓逆變方案。其中1200W鋰電輸入，220V逆變輸出的單向儲能采用其600V 20A IGBT；2000W鋰電輸入的雙向可快充方案里采用600V 50A IGBT。

中微半導體的儲能逆變系統方案框圖（圖自：中微半導）

創新與品質管控

除了從系統應用出發提供整體解決方案，并對客戶更快速交付以縮短產品開發周期外，中微半導也從功率器件本身進行了一些創新。吳微表示，中微半導在功率器件領域的著力點是從工藝制程出發，最底層的專利技術，最具特色的鋰電保護CSP產品，“半導體廠商多一些創新，才能讓功率器件產業發展得更好。”

據介紹，CSP封裝的MOS主要針對消費電子，包括手機、平板和可穿戴設備的鋰電保護。目前該產品是中微半導體和Fab廠合作，從工藝層面開始創新的，與市面上現有的所有產品路線都不一樣。如下圖所示，吳微表示，中微半導CSP MOS的生產流程更簡單，能在12吋產品上大批量生產，同時對設備的需求也是國產化設備就可以滿足工藝要求，這意味著在產品成本管控上有一定的優勢。

對于客戶端而言，CSP工藝的芯片厚度會比傳統VDMOS更厚，由于封裝材料本身是很薄的，用PCB板級的貼片工藝來貼晶圓層面的器件，110μm厚的硅材料容易出現機械損傷。“但中微半導的CSP MOS可以將器件層減薄到35μm，對客戶端貼片來說也沒有問題，產品兼容性上實現全覆蓋，不需要更改任何東西。”吳微說到。

上圖是CSP MOS的典型應用。據介紹，鑒于該產品的特色，目前中微半導接觸到的很多平板電腦（PAD）廠商都已經開始采用。

好產品離不開品質管控，吳微表示，把控質量一直都是中微半導的頭等大事，功率器件作為電控系統中承受高電流、高電壓、高熱量的核心部件，也是系統中容易引發失效關鍵點。中微半導體在產品管理的全過程中引入質量管理體系，從品質設計、生產管理、可靠性試驗三個方面不斷優化提升產品品質。

在可靠性測試環節，中微半導會進行MSL Preconditioning、High Temperature Reverse Bias、High Temperature Gate Bias、High Accelerated Temperature and Humidity Stress Test、Temperature cycle、High Temperature Operating Life、Low Temperature Operating Life等7項標準測試。

不單單做平替，要做到“無可替代”

“在做國產功率器件這件事上，國內廠商如果只是做一個器件的替換，往往會更關心性能和價格，在很多的市場環境下價格甚至更重要。”吳微說到，“這樣芯片廠商除了做工藝上的創新，沒有太多剩余可操作的空間。所以功率器件公司對工藝的開發也是整個研發團隊的重點工作。”

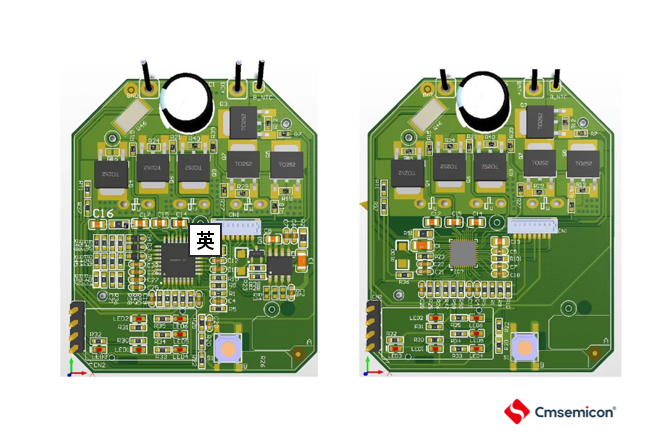

但是功率器件的周邊還會有很多搭配的產品，如數字、模擬以及算法，這些產品在客戶端產品的開發中也能起到關鍵作用。所以除了替換，國產廠商還應該想“怎樣讓整套方案做到無可替代”。吳微展示了公司在電動工具里中微半導的創新方案，下圖兩套都是中微自己的方案，但一步一步走下來把成熟、固定化的方式都通過集成的方式讓芯片變得和別人不兼容，同時方案從整體結構上更簡潔。

這種創新就是芯片級的硬件創新。以電機驅動為例，一般電機驅動里會有MCU、驅動、功率器件以及溫度和電流檢測幾個部分，這類拓?fù)浣Y(jié)構很難有大的改變。但從方案的角度，卻可以有千奇百怪的組合，可以把MCU和驅動組合，也可以把驅動和功率器件結合針對另一部分市場。不同的集成方式都會帶來對不同應用的可能性，需要貼近市場、聆聽市場的聲音來判斷這類優化是否有價值。

除了芯片級創新，還可以用“硬件+軟件”的形式來進行系統級來創新。例如，電流是不是可以不用通過檢測電阻來檢測？溫度是不是一定需要用熱敏電阻（NTC）？因?yàn)镹TC本身并不敏感，溫度傳輸檢測反應速度是秒級的，“我們可以思考如何做到功率器件溫度更實時的檢測以及做保護、驅動。這些都可以通過集成、軟件算法的響應調整來實現。如果想把交給客戶的整體方案做到無可替代，就必須要拓展我們的創新空間。”吳微總結道。
