過去數十年里,英特爾一直是硅晶體管技術(用于經典計算機)主要先驅之一,最近幾年又開始戰略性布局量子計算了。近日,基于數十年的技術積累,英特爾發布了12硅自旋量子比特的量子芯片Tunnel Falls,其為英特爾迄今為止研發的最先進的硅自旋量子比特芯片。
當前,很多企業和研究機構都加快了量子計算方面的研究,但英特爾在量子計算競爭中最大的優勢應該是利用硅晶體管構建高性能計算模塊方面的能力。最近幾年,英特爾也在研發自己的量子芯片,而且走的是硅自旋量子技術路線,且使用傳統的CMOS半導體工藝就能生產。

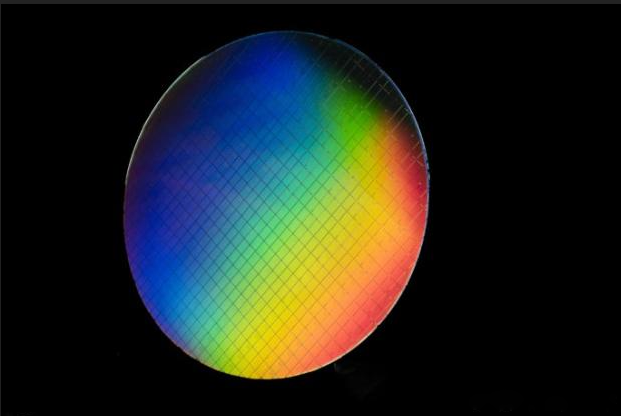

(圖片來源:英特爾)
據悉,Tunnel Falls芯片是在英特爾300毫米晶圓產線上制造的,利用了英特爾領先的晶體管工業化制造能力,如極紫外光刻技術(EUV),以及柵極和接觸層加工技術,具有95% 的晶圓良率,每塊晶圓實現超過2.4萬個量子點,用于量子技術研究。該芯片的推出也意味著硅自旋量子比特芯片在商業化量產上又近了一大步。
量子計算是一種遵循量子力學規律來調控量子信息單元進行計算的新模式。相對于經典計算機的比特位來說,量子比特的處理速度更快,更適合于高速數據搜索,也將進一步完善網絡安全,其被人們寄予厚望。
量子計算機之所以具有極大應用潛力,主要在于和傳統計算機的二進制相比,其比特都有 0 和 1 的狀態;但是量子計算機還存在一個 0 和 1 之間的任意線性組合,屬于一種像 “薛定諤的貓” 一樣的疊加狀態。如果將多個量子比特放在一起,這些疊加狀態之間又互有關聯,就能存儲和計算更多的數據。
簡言之,多個量子比特在某一次操作之后不是僅代表多個比特 “0” 和“1”的一種組合,而是可以代表所有可能的態。這樣在運算的時候,采用量子比特則是把所有態一起計算,可大大加快運算速度。而如果還能進一步讓量子比特超越 “面對面” 的距離進行聯系,則可能更大程度增加量子計算機的潛力。
目前,很多科技巨頭以及研究機構的量子計算機原型的量子比特,都是由超導電路技術制造的,但硅自旋量子比特的大小與一個晶體管相似,約為50x50納米,比其它類型的量子比特小100萬倍,并有望更快實現量產。
英特爾認為,硅自旋量子比特比其他量子比特技術更有優勢,因其可以利用先進晶體管類似的生產技術。而在硅自旋量子比特中,信息(0/1)被編碼在單個電子的自旋(上/下)中。很多技術專家也認為:從長遠來看,基于硅的量子比特更有前途。
在2022年3月的美國物理學會會議上,英特爾透露了公司的量子戰略計劃并指出,相比超導量子比特,自旋量子比特有著顯著優勢,例如每個量子比特的裸片面積縮小了幾個數量級。這也在英特爾此前的研究成果中得到了驗證:實現了在單個300mm的硅晶圓上集成了超過10,000個硅基自旋量子比特陣列。
據此前介紹,英特爾采用的是先進的標準EUV(極紫外)光學光刻、等離子蝕刻、CMP(化學機械拋光)以及大規模193nm光刻工藝構建硅基自旋量子比特芯片。經過在制造設施中不斷優化晶體管制造工藝和步驟的多年經驗,英特爾的先進制造方法已具備了高產量、高精度、低污染、高勻度、高再生性優勢。

英特爾全棧式量子計算系統規劃圖(圖片來源:英特爾)
據悉,在硬件開發之外,英特爾還在軟件方面作了相關的規劃,即在量子計算的布局上,其在努力實現全棧式路線,包括自研軟件開發工具包(SDK)、帶有基于LLVM架構的C++編譯器和系統軟件工作流程,旨在高效執行經典/量子變分算法。
下一步,英特爾將持續提升Tunnel Falls芯片的性能以及量產可能性,同時與量子軟件開發工具包(SDK)整合在一起,集成到英特爾的量子計算堆棧中。而基于Tunnel Falls的下一代量子芯片,預計英特爾將于2024年發布。
