賦予一道光以生命，它將不止顛覆照明行業

微型投影行業近年來快速發展，尤其是在便攜設備和嵌入式應用中，人們對便攜性、高效能以及高質量顯示效果的需求不斷上升。根據Mordor Intelligence數據，微型投影儀市場規模預計到 2024 年為 34 億美元，預計到 2029 年將達到 57.1 億美元，在預測期內（2024-2029 年）復合年增長率為 10.90%。

然而，這個行業也面臨著諸多挑戰，比如體積受限導致的散熱問題、功耗問題以及智能化程度不足等。特別是在智慧城市的建設中，對于投影設備的要求不再僅僅是亮度高、畫面清晰，更需要具備智能化控制、低功耗運行以及高度定制化的照明設計。這些需求，傳統投影技術往往難以同時滿足。

微投影新寵——MicroLED

對此，市場上的各個參與者也在開發創新產品，以在該市場中保持競爭力，例如部分微型投影儀一改以往使用激光（DLP）技術的慣例，轉而使用了Micro LED，這有助于延長它們的使用壽命，而且無需任何新部件或外部光源，就能獲得良好的亮度和對比度。

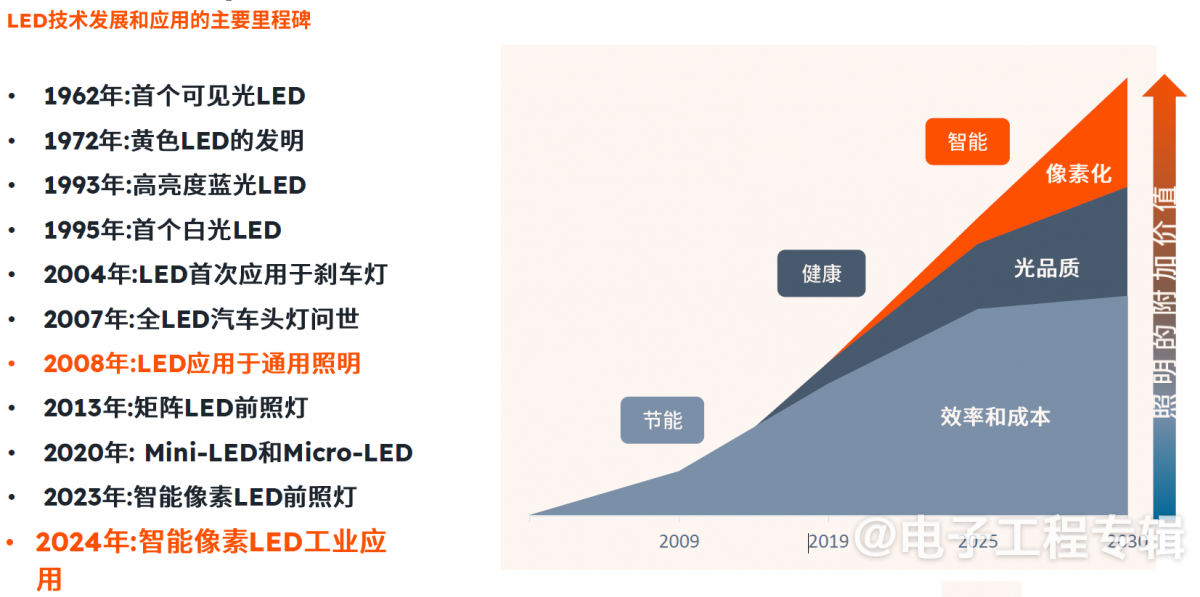

自1962年首個可見光LED誕生起，到2020年MicroLED概念出現，LED技術不斷用顛覆式創新來引領照明行業（圖：艾邁斯歐司朗）

顧名思義，Micro LED即“微型”LED，其像素單元尺寸在100微米（P0.1）以下，并被高密度地集成在芯片上。這種微縮化設計賦予了Micro LED更高的發光亮度、分辨率與色彩飽和度，以及更快的顯示響應速度。因此，它預期能夠應用于對亮度要求較高的增強現實（AR）微型投影裝置、車用平視顯示器（HUD）投影應用、超大型顯示廣告牌等特殊顯示應用產品，并有望擴展到可穿戴/可植入器件、虛擬現實（VR）、光通訊/光互聯、醫療探測、智能車燈、空間成像等多個領域。

（圖：艾邁斯歐司朗）

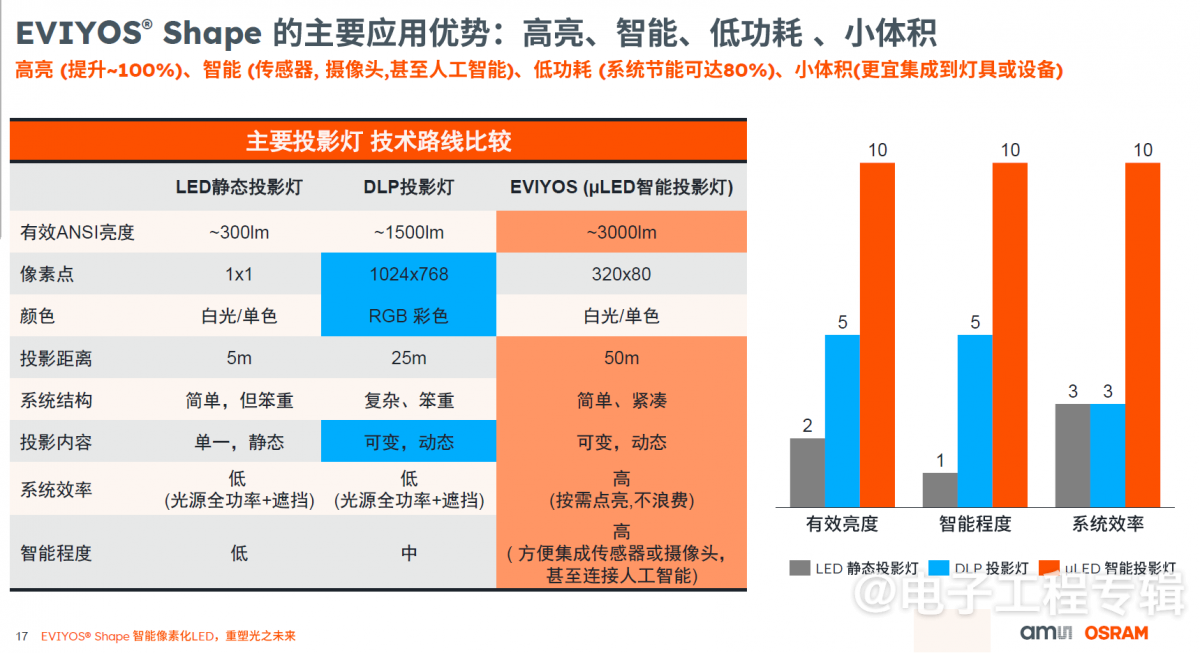

當前的主要投影燈技術路線分為LED靜態投影燈、DLP投影燈以及基于Micro LED

技術的μLED智能投影燈。從上圖對比可見，μLED方案在有效ANSI亮度、投影距離、系統結構、投影內容、系統效率和智能程度上，有著其他兩種技術無法比擬的優勢。

EVIYOS^®，從汽車到工業都好用

在近日舉辦的第二十五屆中國國際光電博覽會（CIOE）期間，全球領先的光學解決方案供應商艾邁斯歐司朗（ams OSRAM）攜手微型投影模塊供應商小象光顯在聯合發布全新uLED智能投影燈MLP3000。這款極具創新的uLED智能投影燈由小象設計，采用了艾邁斯歐司朗前沿LED創新技術——EVIYOS^® Shape LED，憑借其智能化、高亮度、低功耗的特點，可廣泛應用于戶外廣告、文旅景觀、商業展覽等多元城市光影場景，助力打造極具交互感的視覺體驗。

艾邁斯歐司朗與小象光顯聯合發布會現場（圖：電子工程專輯攝）

EVIYOS^® Shape基于艾邁斯歐司朗車規級EVIYOS^®技術，其全稱為Efficient, Versatile, and Intelligent micro (μ)-LED from OS。其中，E代表高效率，V代表多用途，I代表智能化，μ（Y）代表像素化，OS代表光電半導體。

該技術成功引領了近年來的汽車智能投影前大燈趨勢，獲得了大眾等大廠的采用。如今，EVIYOS^®突破性地應用在多照明場景中，如建筑娛樂照明和投影，并憑借13k流明的最大光輸出、6100K色溫、70顯色指數以及在光輸出、能效、可靠性等方面的卓越表現，滿足投影機方案企業對高品質智能照明的要求。

（圖：艾邁斯歐司朗）

“我們這里所說的Micro LED，和平時說的Micro LED顯示屏是不一樣的概念。Micro LED顯示屏亮度降低，僅為幾流明；而EVIYOS^®屬于排布密度極高的高功率器件，芯片本身亮度亮達13,000流明，主要用于投影和照明。這也是目前唯一可量產的大功率µLED。”艾邁斯歐司朗照明全球應用高級總監陳文成博士介紹道，EVIYOS^® Shape由一體式像素化Micro LED芯片矩陣組成，加上自研的特制熒光粉、驅動IC輔以ASIC（Application-Specific Integrated Circuit，專用集成電路），通過上百根金線連接，可以實現高亮度、高效率、高可靠，像素化，微型化，智能化的“三高三化”。

EVIYOS^® Shape的封裝尺寸為22mm*18mm，發光面積12.8*3.2mm，每個發光芯片能夠被獨立驅動，從而達到對25,600像素發光芯片的完全精準控制。其最高亮度可達100M nit，內含25,600個像素，像素間距40μm，按照320*80像素排布，最大功率達到150W。

“這意味著EVIYOS^® Shape不僅能提供針對單一區域的照明，還可以根據不同照明場景需求，實現定制化照明設計，同時有效控制每一顆芯片的能耗使用。” 陳文成博士特別指出，“未來這款產品與傳感器或攝像頭結合，甚至連接人工智能后，可以進一步實現智能化的照明、投影應用?？梢哉f，這款產品賦予了光生命。”

艾邁斯歐司朗照明全球應用高級總監陳文成博士（左）和小象光顯總經理劉海朋 接受《電子工程專輯》等媒體采訪

關于小象uLED智能投影燈

小象光顯總經理劉海朋專注于投影機行業20多年，在LCOS和DLP方案的投影機上積累了豐富經驗。在發布會上他表示，幾乎所有投影機都是由照明、顯示芯片和成像鏡頭三大部分組成，顯示芯片目前的三大技術分別DLP、LCOS以及LCD。

“以前傳統投影機照明系統占了一半以上的體積，艾邁斯歐司朗的EVIYOS^® Shape LED技術將光和像合二為一，既是照明系統，又是顯示芯片，這讓設計投影機一下簡單了很多，只需要原來一半不到的體積。這可能會改變未來投影機技術的發展方向。”劉海朋說道。

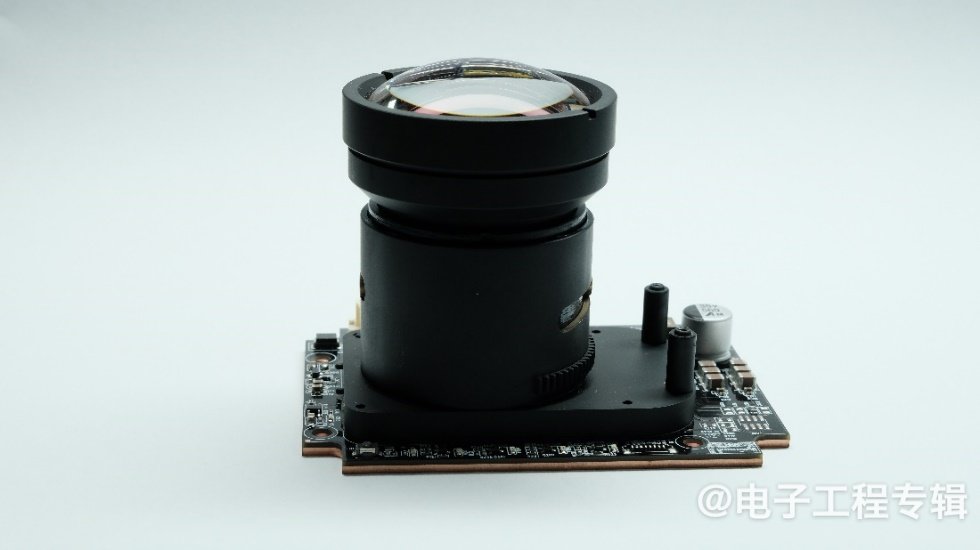

小象光顯uLED智能投影燈MLP3000，采用了艾邁斯歐司朗EVIYOS^® Shape LED新品（圖：小象光顯）

得益于艾邁斯歐司朗EVIYOS^® Shape的創新，小象光顯uLED智能投影燈在節能和智能方面表現尤為突出。在APL工作模式下，小象uLED智能投影燈可實現高達80％的能耗節省，也就是只用10-20W的功率就能工作，無需上到150W。反觀LCOS或DLP方案，只要使用就是100%光源全開，能耗無法降低。高品質芯片的另一大優勢，是讓投影燈的溫度耐受范圍大大拓寬，相比常規工業級的-10到70度，小象uLED智能投影燈的工作溫度范圍可以達到-30到100度。

此外，傳統的2D燈光系統只有一束光，而EVIYOS^® Shape擁有25,600束光。其每個發光芯片能夠被獨立驅動可精準控制每一束光的開關，無論是投影的形狀、大小還是內容都可以任意改變，支持包括動畫在內的智能照明和智能信息顯示，為多元的城市、娛樂照明場景應用提供堅實的技術基礎，如在標志性建筑外墻投影戶外廣告，或基于客戶需求對產品進行細節光照展示等，打造專業、動感的光影效果。

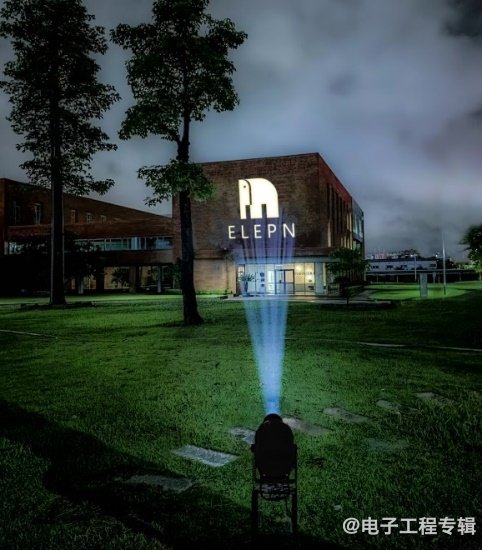

小象光顯uLED智能投影燈效果展示

“結合傳感器和算法，基于EVIYOS^® Shape的模組做成手電筒如果照到人，甚至能自動識別人臉，關閉照射人眼的光束；做成投影儀投射到建筑物上，也可以自動關閉打在窗戶上的光束，避免光污染打擾住戶；甚至在大型會議或演唱會時，還能用投影來做提詞器。” 劉海朋說道，“智能化的操作，給各種應用提供無限的想象空間。后續我們還會結合艾邁斯歐司朗的ToF芯片，增加自動對焦功能，無論投射距離遠近，都能實現清晰投影。”

據介紹，小象uLED智能投影燈采用集成化設計，將驅動控制、光學系統、散熱模塊、有線和無線通信等功能模塊高度集成，并在保證散熱性能的前提下實現了極小的產品體積。這種模塊化的設計不僅提升產品的可靠性，還為用戶提供了高度的定制化空間，用戶可以根據不同應用場景，靈活組合模塊，實現個性化的產品配置。同時，其能夠與其他智能設備無縫連接和交互，實現智能控制和管理。

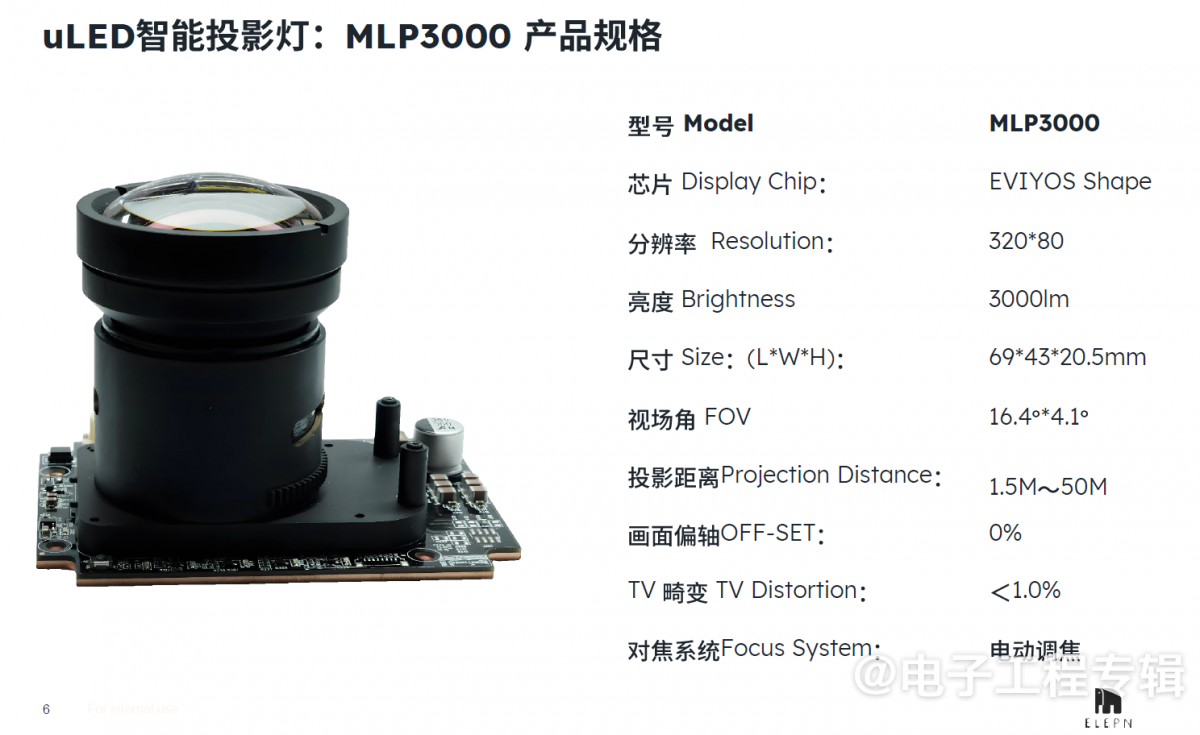

小象光顯uLED智能投影燈MLP3000產品規格

光之未來，智能像素化LED還有更多想象空間

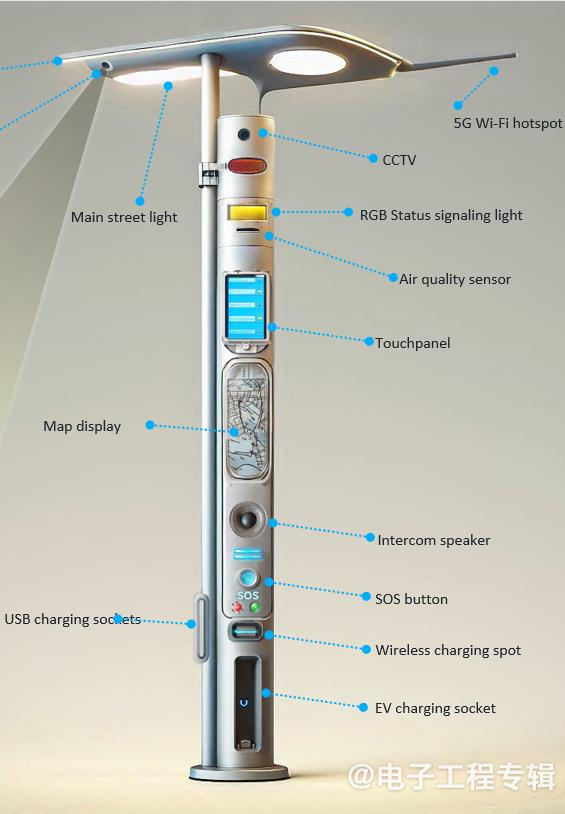

如今，智慧燈桿在智慧城市建設中占據重要位置，它能包含電動汽車充電、移動設備充電、通信基站、地圖導航、安防監控等多項功能。但就燈桿的本職工作——照明來說，反而成了“最不智慧”的部分，但其實照明LED是可以智能化的。

陳文成博士表示：“EVIYOS^® Shape將智能照明技術提升上了一個新的高度，為智慧城市、文旅照明等領域提供了更大的想象空間。我們非常高興能夠與小象這樣經驗豐富的微型投影顯示專家攜手合作，共同推動智能照明行業的創新與發展。同時，這些創新成果也將為更廣泛的應用領域帶來深遠的影響。”

劉海朋認為，艾邁斯歐司朗EVIYOS^® Shape技術針對工業級應用的發布，將對兩個行業產生重大影響。第一是照明行業將向著更智能化、像素化的方向發展，跳出一盞燈的概念，變成一個信息顯示的終端；第二是投影機行業，過往復雜的投影機系統，如今只需要一顆芯片加一個鏡頭就可以做成，大大降低了門檻，縮小了體積，并解決了最大的光源散熱問題。

劉海朋表示：“EVIYOS® Shape LED技術在汽車照明領域已取得有目共睹的顛覆創新，這為我們在工業照明上的應用帶來了非常有價值的靈感，也使小象uLED智能投影燈得到高質量的保障。艾邁斯歐司朗EVIYOS^®技術實現了簡單易上手的產品設計，更進一步助力客戶縮短開發周期，將產品快速普及到不同的細分行業。”

據介紹，小象uLED智能投影燈計劃于2024年10月面市。目前，該產品已成功應用于智能切光燈、視頻迎賓燈、地面交互游戲和數字標牌等多個領域，未來搭載不同的軟件和光學透鏡，以及采用多個EVIYOS® Shape拼接，這項技術有望服務更多不同領域。
