TI發布一款幾分鐘就可完成設計仿真和配置的PLD

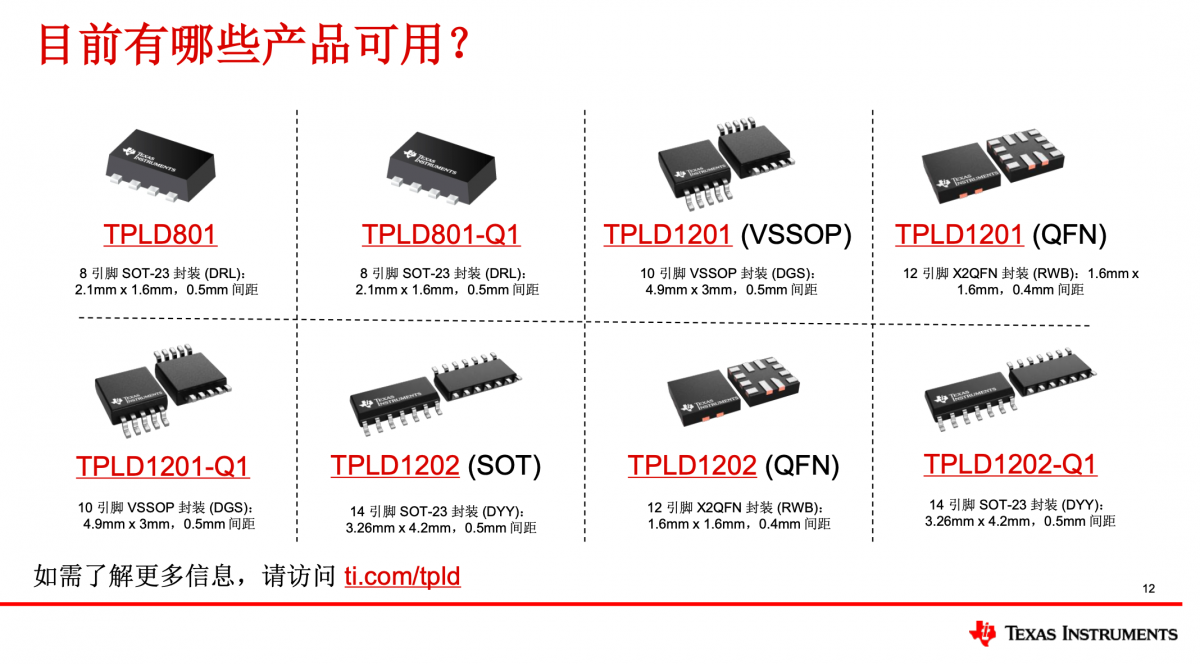

TI（德州儀器）最近剛剛發布了新款PLD（可編程邏輯）產品系列，面向汽車、工業、醫療、消費等各類型的應用。TI官網當前已經列出該系列前綴TPLD的系列新品：總共8款不同型號，如下圖所示。

TI邏輯產品市場經理Luke Trowbidge在媒體會上總結說，新推的PLD產品“與InterConnect Studio設計工具搭配，工程師就能在不需要編程的情況下，將10-40個不同的邏輯元件，整合為單顆行業標準芯片”，而且“從概念到原型設計僅需數分鐘”。

在即將到來的IIC Shenzhen 2024活動上，TI高層及技術專家也將作為演講嘉賓參與全球CEO峰會，帶來有關邊緣AI的思路探討。共促行業發展，迎接邊緣芯未來，點擊這里報名參加即將于11月5日-6日在深圳舉辦的IIC Shenzhen 2024。

嘗試解決三個挑戰

TI在前不久發布的《開啟無編程邏輯器件的無限可能》一文中說，邏輯器件是電子設計的“粘合劑”——隨設計復雜化，在電路板上集成邏輯器件，為更多功能留出空間變得很重要。

“越來越多的工程師選擇PLD、CPLD或FPGA來幫助減少解決方案的尺寸，降低設計與生產成本，管理其供應鏈（簡化供應鏈），加速產品上市時間。”這應該是對TI所推TPLD新品的完整背景概述了。

媒體會上，Luke將工程師面臨的邏輯設計挑戰總結成了三點。其一是要在更少的空間內實現更多的功能，“當前正在使用分立邏輯器件的設計工程師需要找到新的方法，將更多芯片放進有限面積的板子上。”

其次是復雜的軟件編程要求。而且由于產品的差異化需求，工程師渴求特定功能或編程特性——“他們經常會考慮CPLD（復雜可編程邏輯器件）或FPGA。這樣的器件支持?jǐn)?shù)千邏輯單元，但這么一來也就大幅增加了封裝尺寸、成本和功耗”。

與此同時，Luke還提到市面上現有的SPLD產品大多僅限定在消費電子領域，缺乏應有的封裝選擇，尤其是汽車和工業應用所需。于是TI決定，在這樣的挑戰和機遇面前，推出新款PLD可編程邏輯器件。

小型化、簡單化、廣泛化

針對要求更少的空間實現更多的功能這一點，這次新推的PLD單芯片整合了最多40個邏輯元件。這對“對于尋找具靈活性、集成邏輯解決方案，但又不需要數千數萬門資源的工程師而言很理想”，TI邏輯產品系統經理Jose Gonzalez說。

相對的，相較于分立實施方案，TI的PLD就能帶來整體解決方案尺寸的顯著縮減，“根據設計復雜性的不同，最多可縮減94%”，“這對于包括電動汽車一類的重量體積敏感型應用很重要”，“乃至服務器這類需要將更多算力融入到更小面積內的應用，它們在更小尺寸、更低功耗邏輯解決方案方面的要求在增加。”

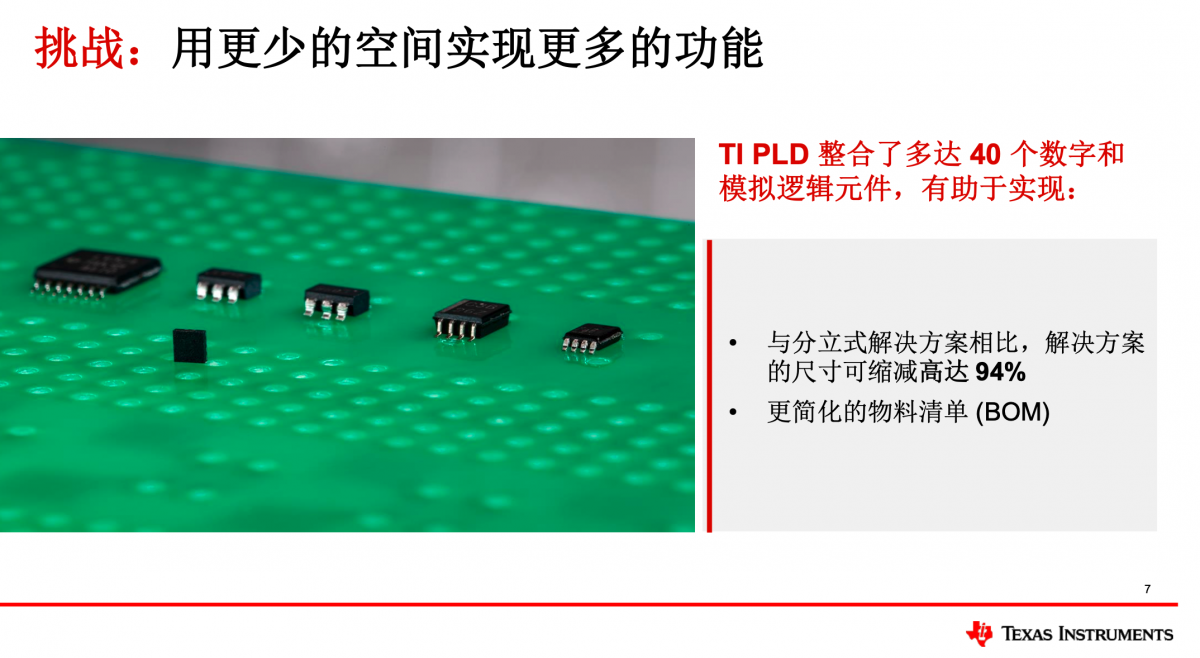

從上面這張示意圖就不難看出，“上排的器件可被TPLD1201（下排）這樣的PLD取代。”在此基礎上，PLD也就優化了BOM，簡化了供應鏈。“所有邏輯功能融入到一顆芯片上，生產、購買、入庫、存放的器件也就更少。”

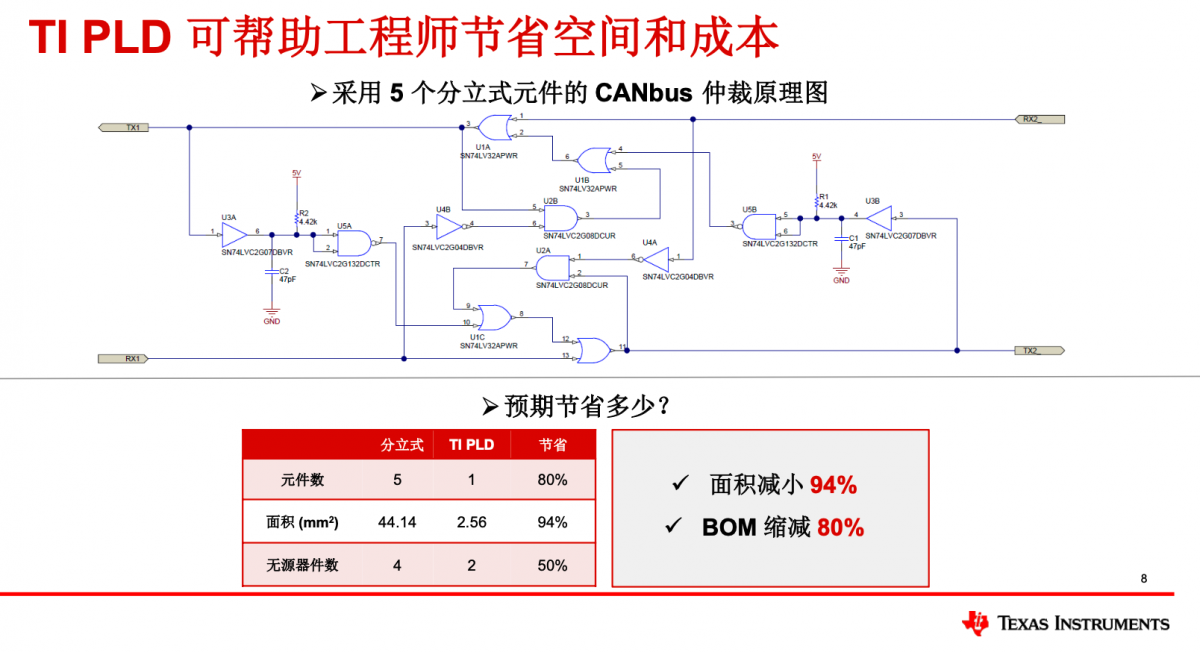

Jose給出了更具體的示例，下圖這套方案用了5個分立元件的CANbus仲裁。“如引擎管理、傳輸系統、娛樂系統等汽車內部各種子系統的控制。”“這些器件相互交互，電子設計工程師需要關注接口仲裁，以便將來自每個子系統網絡的數據整合起來。”

如果采用TPLD1202，就能節約94%的板子空間，BOM隨即縮減了80%。

而在“復雜的軟件編程要求”這一點上，TI的GUI圖形用戶界面就派上用場了。“基于InterConnect Studio工具，在不需要具備編程經驗的情況下，用戶就能配置TI PLD，大幅降低了編程難度、縮短了設計周期。”而且據說在隨后的幾分鐘時間里，就可以開發、仿真，并推進到原型設計階段。

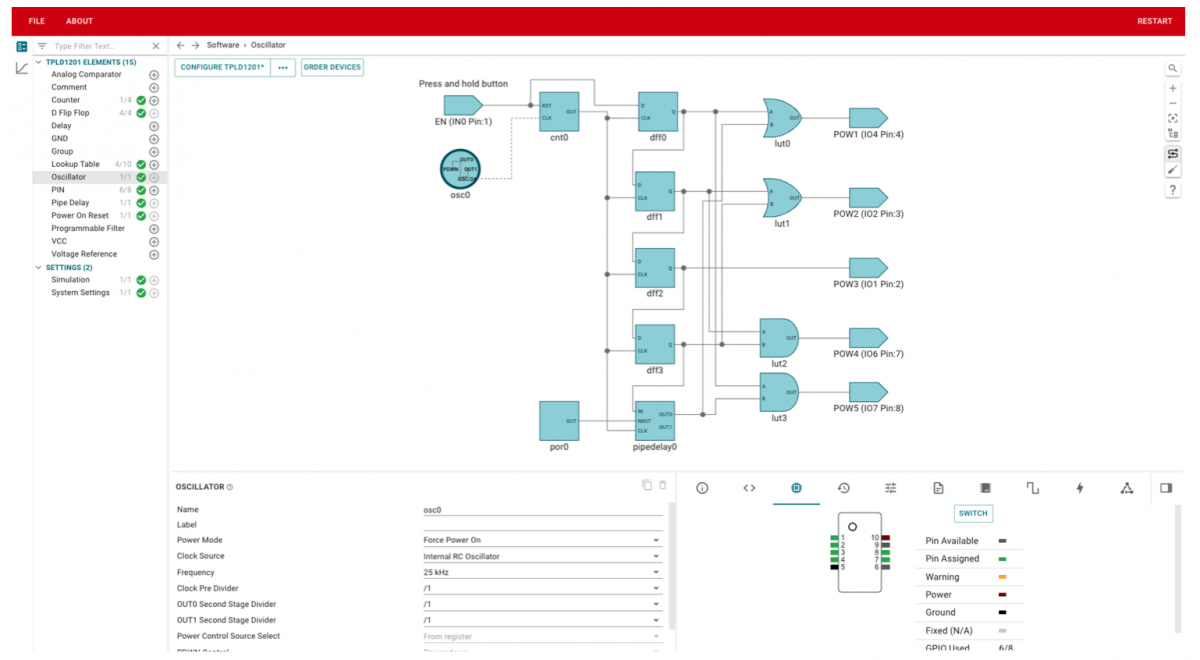

上面這張圖展示的，是用InterConnect Studio進行電源時序控制應用的電路設計。TI在技術文章中提到，只需要在左側菜單選擇元件一旁的加號，就能添加該元件；然后通過拖放操作，在元件之間建立連接，并在菜單中做微調；

“運行仿真后，只需要按下Configure TPLD按鈕，就能通過TPLD編程器和評估模塊臨時配置器件；若要對器件進行永久編程，則選擇對應地復選框即可”...

與此同時，若對設計滿意，還可以直接點擊“Order Now”按鈕，基于設計配置來下單。“在設計和采購流程上，我們的客戶甚至不需要和TI銷售代表溝通。”

而有關第三大挑戰，“適用于汽車和工業應用的封裝選項和規格受限”，自然是通過提供多種封裝和規格選項，以及提高可靠與穩定性來解決問題，以令其適配廣泛應用。

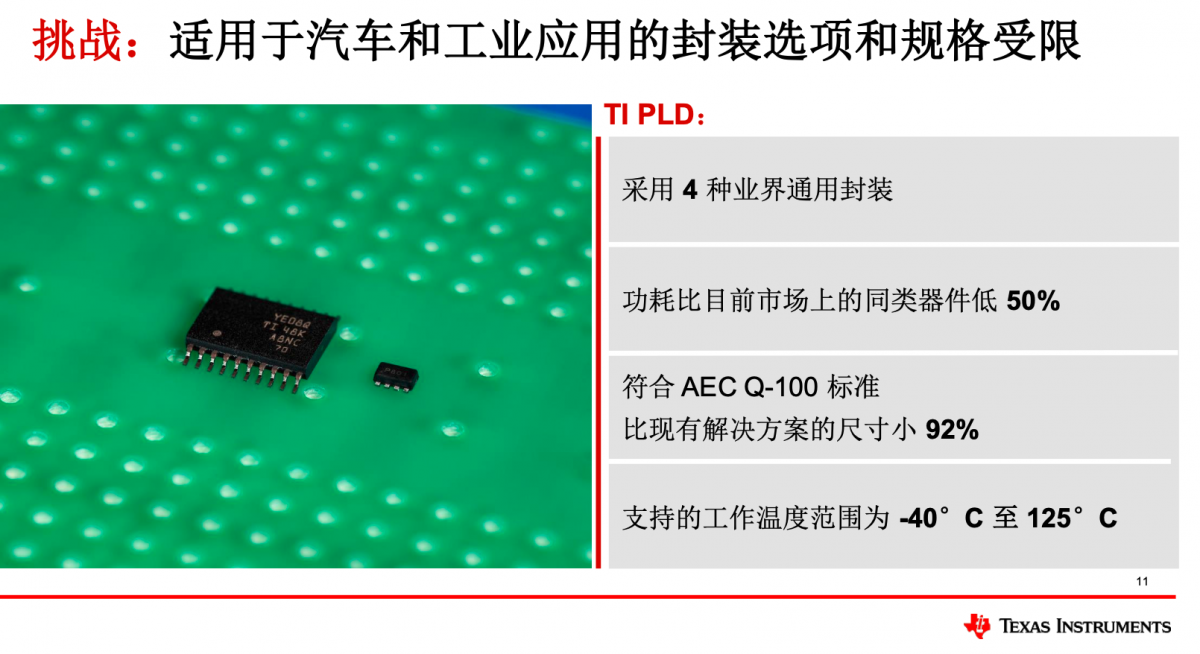

這次推向市場的PLD產品采用行業標準封裝，包括超小型引線（原話是industry's smallest leaded package）——如上圖中展示了2.1x1.6mm, 0.5mm間距的方案，比競品小了92%；也提供無引腳的QFN封裝選項，支持AOI自動光學檢測以確保安全性和長期系統可靠性。

與此同時，其功耗也比市場上的同類器件低50%，靜態電流<1μA，令其適用于電池驅動設備，如電動工具、游戲手柄等；加上面向車載應用通過AEC-Q100認證，-40～125℃工作寬溫，在BMS, PLC等工業應用上也相當適配。

這些都成為TPLD應用范圍廣泛的組成要素，從消費電子，到工業、汽車和醫療等市場。

所有8款產品現在已經開始面向市場供貨，也包括配套的通用USB編程器、評估模塊，以及前文中提到的InterConnect Studio軟件工具。

最后Luke總結TI本次發布產品的幾大創新點：（1）行業標準封裝，包括引線封裝、QFN；（2）低功耗，<1μA靜態電流，相比競品低50%主動功耗；（3）AEC-Q100認證及寬溫；（4）在不需要軟件知識的情況下，通過拖拽之類的操作，就能設計、仿真和配置，乃至訂購PLD新品。
