為什么說，GPU直接輸出光信號、CPO光電共封將在中國更快落地？

今年GTC開發者大會之上，NVIDIA發布了名為NVIDIA Photonics的CPO（共封裝光學）交換芯片，預計下半年就要用到其Quantum-X Photonics交換機之中；同時博通Tomahawk 6交換芯片大火，單芯片達成的交換容量可達102Tbps——且同時支持可插拔光模塊和CPO...

加上AI數據中心市場持續火熱，CPO顯然成為時下的熱議話題。《電子工程專輯》雜志9月刊封面故事將以CPO為題，談?wù)劰馔ㄐ偶夹g(shù)在數據中心領域的應用和發展情況。

在最近的WAIC世界人工智能大會上，曦智科技就和燧原科技合作，推出了國內首款xPU-CPO光電共封裝原型系統——和前述數據交換端的應用不同，這是在GPU算力端的光電共封裝，雖然只是個“原型系統”，亦表現出CPO技術在AI數據用心應用的前景。

除此之外，曦智科技還展示了光互連光交換芯片，和基于這顆芯片的“全球首個分布式光互連光交換GPU超節點解決方案”光躍LightSphere X。基于這兩項展示，我們大致能從中窺見曦智科技眼中，乃至整個AI算力市場，光通信技術將發揮的潛在價值——畢竟當所有人都在WAIC上談?wù)?ldquo;萬卡計算”“超節點”這類話題時，更高效的光互連、光交換芯片與方案會越來越成為剛需。

“xPU-CPO光電共封裝”的技術價值

有關為什么要發展CPO的問題，電子工程專輯在過去談NVIDIA Photonics的文章里已經有過闡述：簡單來說，巨量參數規模的AI大模型訓練和推理并不是單張顯卡或AI加速卡能完成的——AI計算的跨芯片、跨板卡、跨節點是必然。

是德科技在前不久的媒體活動上談到，對于某特定AI集群，在做ViT模型這類AI CV類負載時，GPU真正工作的時間只占到36%左右，其他絕大部分時間都在等待數據傳輸，表現出較高的算力閑置率。雖然對于不同數據和參數量的模型、不同類型的負載、不同規模的算力資源而言，這個數值不盡相同，但它大致能說明數據通信的確是AI集群運作的瓶頸。即便是已經廣泛應用的可插拔光模塊，其延遲、功耗在萬卡級別的算力集群之下也相當可觀的。

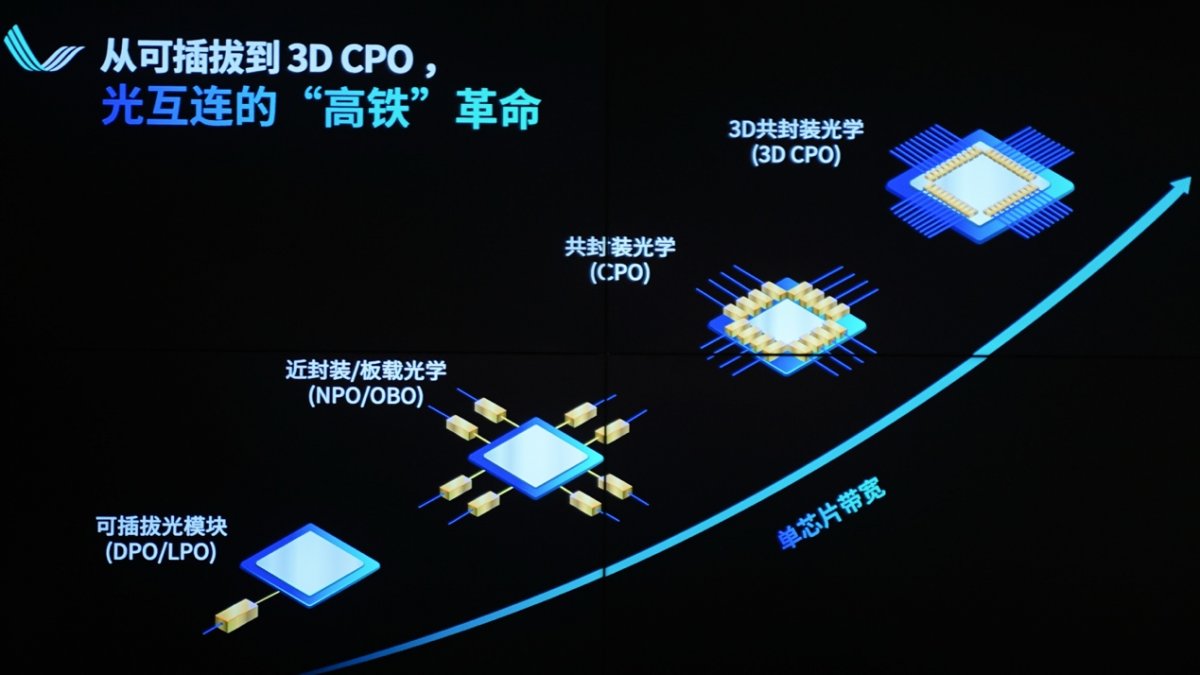

曦智科技期望在萬億參數規模AI模型計算場景下，基于CPO光電共封裝技術“降低至少1倍的閑置率”。CPO的實質是令原本的光模塊離主芯片更近了：曦智科技創始人、首席執行官沈亦晨博士在最近的媒體會上說，對于可插拔光模塊而言，“光電轉換芯片離GPU距離遠”，尤其當它位于交換機之中，“和GPU之間至少有1m以上的銅導線距離”。

所以在近封裝/板載光學（NPO/OBO）解決方案中，“光電轉換芯片直接放在了板卡上，距離從1m縮短到10cm，互聯密度提高了2-3倍。如果把DSP芯片也去掉，還能減少與GPU之間的通信延遲。”這是目前曦智科技已經全面商用落地的解決方案。

如果將這種光電轉換芯片與數字主芯片靠得更近，將二者放到同一個封裝內，就構成了CPO芯片。兩片chiplet距離“縮短到1mm”，“進一步增加互連帶寬、降低傳輸延遲。”也就有了交換芯片與硅光引擎封裝在一起的NVIDIA Photonics，以及曦智科技在WAIC上展示的、共封裝GPU與硅光芯片的“xPU-CPO光電共封裝原型”（下圖）。這兩者恰好對應了交換機側與GPU側的CPO實現。

這一CPO成果展示，是通過短距離SerDes連接，實現光電共封裝，“將GPU上的信號直接轉為光信號傳出”。由于在同一封裝基板內就集成了計算芯片和硅光引擎，實現了近距離光電互連。曦智科技稱xPU與光引擎超短互連，面板IO密度提升3倍以上，信號完整性與系統帶寬同步增強；另外“采用短距XSR SerDes，每bit能耗降低不少于30%”；加上“封裝內信號路徑優化，板上插損降低超10dB”。

曦智科技互連產品線副總裁朱劍解釋說，越近的距離可達成的收益是巨大的，不單是物理距離更近帶來的價值；例如去除DSP乃至FEC（前向糾錯），都能有效降低延遲，最終在系統層面達成更高的算力利用率。

在2D/2.5D CPO之后，“最終光互連的方式，應當是光芯片和電芯片位于同一顆芯片之上，也就是3D共封裝，將電芯片和光芯片堆疊在一起，實現更高效的數據傳輸。”“電芯片整體通過一個面的連接，（將信號）傳導到硅光芯片——硅光芯片將信號往外傳輸。”“3D CPO大概會比現在的互連方式再提高1-2個數量級的互連帶寬。”

此前我們撰文提過，包括NVIDIA Photonics在內的部分光電轉換芯片自身已經有EIC（電集成電路）和PIC（硅光集成電路）上下兩層了——但媒體問答環節，沈亦晨告訴我們這仍然不是3D CPO方案。從示意圖來看，曦智科技所說的3D CPO，應當是GPU之類的處理器die，整體與硅光芯片做3D堆疊。沈亦晨說：“這是我們的愿景，相信5年內，它就有機會實現。”

對國內AI基礎設施可能更有價值...

以上是常規意義上，CPO技術能夠為數據中心帶來的價值。但在曦智科技看來，這并不是全部，尤其在中國市場上。

沈亦晨在媒體會上談到的邏輯是這樣的：NVIDIA推出Grace Blackwell NVL72以后，達成了顯著更高效的性能和效率提升；國內稱這種多卡機柜（即scale-up擴展，NVL72這樣一個NVLink域）為“超節點”。

NVL72系統相較9臺NVL8（9x 單機8卡），由于互連技術上的提升，“當AI模型越大”，則在單用戶響應速度及AI集群整體吞吐兩個維度上表現出巨大優勢。用黃仁勛的話來說，曲線任意點（表示各類不同并行配置方案下的表現）之下覆蓋的面積打小就是AI工廠的營收多少——這一點我們在今年的GTC報道文章里也詳細解釋過。

“當每個用戶TPS（tokens per second）超過200，超節點的吞吐量比非超節點提升了3倍以上。”體現出NVL72及超節點在算力和效率方面的優勢。

而國產GPU芯片由于眾所周知的原因，很難在性能、能效表現上與Blackwell GPU（如B200）相較。曦智科技給出的估算方法是，B200芯片相較基于Ampere架構的A100，算力提升約5-10倍；考慮國產GPU芯片目前與A100表現相似，則粗略估計，NVL72的算力，約等于500張國產GPU的算力（不考慮通信等因素）。

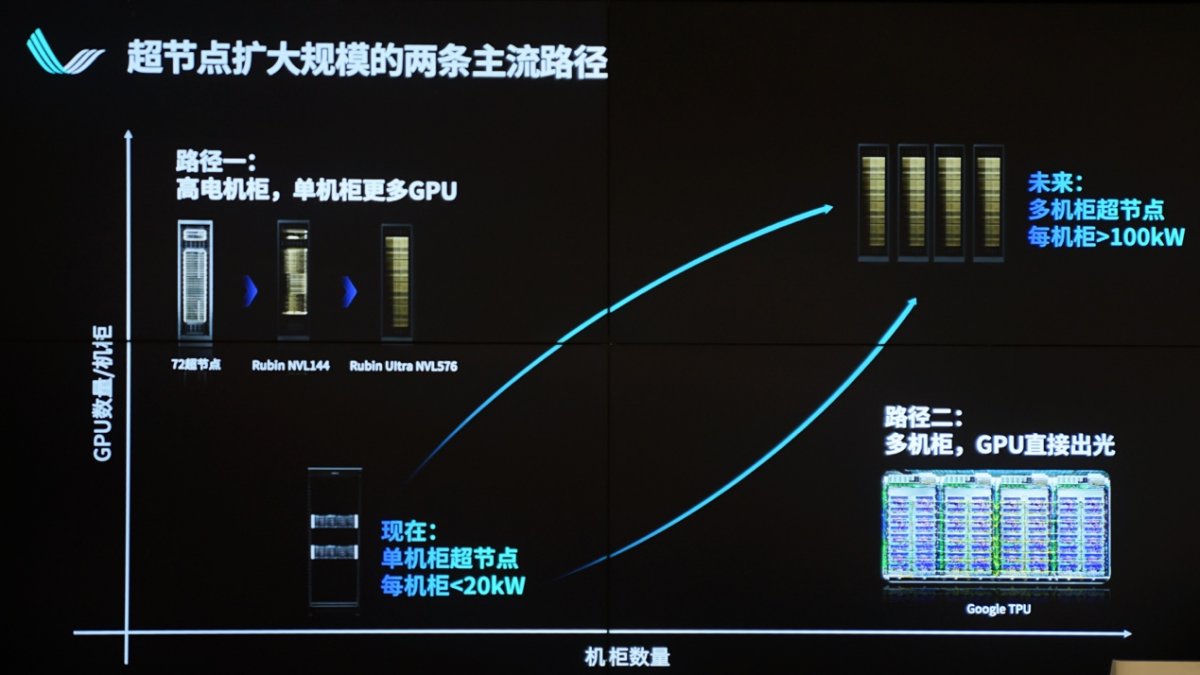

換句話說，如果采用國產GPU來建AI計算集群或基礎設施，在技術受限——尤其先進制造工藝被封鎖的情況下，為了達到NVL72機柜的相似性能，至少需要堆500張國產顯卡。但“考慮功耗、散熱、體積，將500顆GPU塞進一個機柜里是不可行的”，尤其“無法放下那么多的銅導線”。

所以唯有選擇多機柜的思路，與此同時跨機柜、節點需要具備高帶寬互連能力，“跨機柜往往超過了1m距離，所以只能選擇光互連——而不能沿用銅導線方案。”沈亦晨說，而且應當采用“GPU直接出光”方案——也就是前文提到的應用于GPU的CPO方案，“這在我們看來是必須的路徑”。

這是“現階段，能夠讓國產算力迅速具備超節點能力的解決方案”。朱劍表示，“光互連還能讓電機柜去組更大的集群。”另一方面，“有關CPO的商用，目前行業內首個落地場景是交換機——博通和英偉達已經有了對應的產品”——如文首所屬，“國內的情況也類似。我們和國內頭部交換芯片廠商已經在合作，共同提供光電共封裝解決方案。”

“第二步就是GPU。”如本次WAIC上展示的“xPU-CPO光電共封裝原型系統”即是前期實踐，“落地只是時間問題。”朱劍甚至表示，國內已經“在N+0.5技術上做布局”，“我們相比海外競爭對手，在商業落地上更快。”這和NVIDIA在國際GPU市場上占大頭，故而技術整體發展步伐與NVIDIA決策強相關有關，而“中國GPU企業都在尋求突破，更有利于光互連技術的市場落地”。

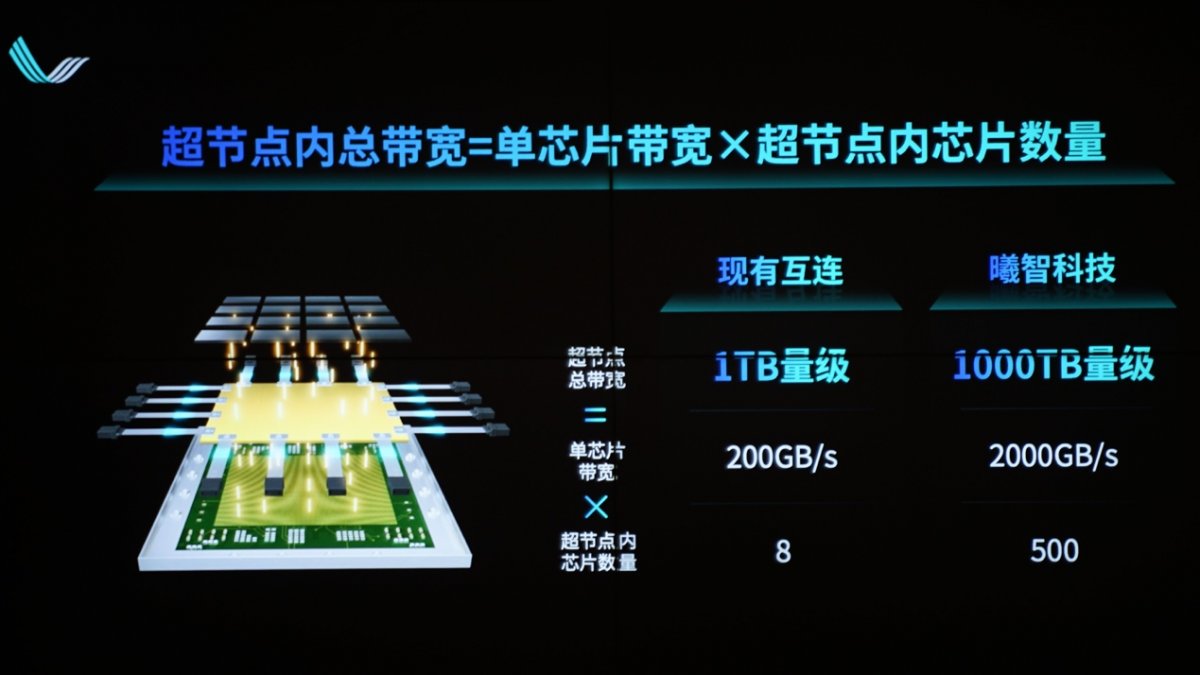

▲ 在CPO的加持下，500顆GPU的超節點“帶寬相比8卡提高3個數量級，3D CPO則在此基礎上再上一個數量級”，“才能應對未來幾年的挑戰”...

同時，沈亦晨補充說，“硅光產品并不特別依賴制造工藝。國內頭部產線現在生產的器件性能也很出色。”“國內在光電這塊的技術、產業鏈甚至可以說是更領先的。”“至少在電封裝、光封裝這兩塊都比較強。”

眾所周知，臺積電在先進封裝技術上具有優勢。但曦智科技表示，“我們現在也在推動國內硅光產線去做更好的封裝技術，令其具備更好的光電合封能力”。“國內現在至少有3條硅光產線已經具備量產能力，且工藝節點處于領先位置。”所以“CPO技術對于中國的算力引入，是很重要的路線和機會”。

只不過“目前比較大的挑戰在于產業鏈比較長。”朱劍表示，GPU企業本身無法通過簡單地與OSAT封測廠合作完成CPO光電共封裝，“一定需要有企業能夠把控整個鏈條，進行協同設計，最終交付光電共封裝的產品。”這體現的就是曦智科技的價值了。

就曦智科技自身，在“經過漫長的工程化研發、適配、優化的過程”以后，“我們提供的技術已經準備就緒”，支持國內GPU企業做超節點組網。另一方面由于采用“可解耦”方案，更能“滿足現階段的市場需求”，也“更適合國內生態”，尤其表現在“我們的光互連超節點很好地利用了服務器OEM生態，通過光學解耦讓生態發揮最大的作用，降低超節點落地成本”。

這一點可能也部分體現在曦智科技的光互連、光交換解決方案依舊可以與傳統電連接與交換方案共存。在做AI基礎設施建設時，不需要做完全的greenfield投入。

超節點解決方案：基于dOCS分布式光交換

除了數字芯片與硅光引擎的共封裝，曦智科技今年展示的另一個亮點是dOCS分布式光交換。沈亦晨說最先進的電交換芯片同樣需要采用尖端半導體制造工藝，在國內的發展受到限制；既然“用光互連了，為何不嘗試直接用光交換，直接連接所有的光通道呢”？

曦智科技展位上展示的“全球首個分布式光互連光交換GPU超節點解決方案”LightSphere X是由曦智科技、壁仞科技、中興通訊共同推出的，在今年WAIC主論壇上還得到了2025 SAIL獎（卓越人工智能引領者獎）。

新聞稿中提到，“該方案以曦智科技的全光互連芯片為核心，創新性地提出了分布式光交換技術，解決了大規模算力集群中傳統電互連、集中式交換的帶寬瓶頸與擴展性受限等挑戰，構建起高帶寬、低延遲、靈活可擴展的自主可控智算集群新范式”。

“采用硅光技術的光互連光交換芯片和壁仞科技自主原創架構的大算力通用GPU液冷模組與全新載板互連，并搭載中興通訊高性能AI國產服務器及儀電智算云平臺軟件，構建起高帶寬、低延遲、靈活可擴展的自主可控智算集群新范式，即將于上海儀電智算中心落地。”

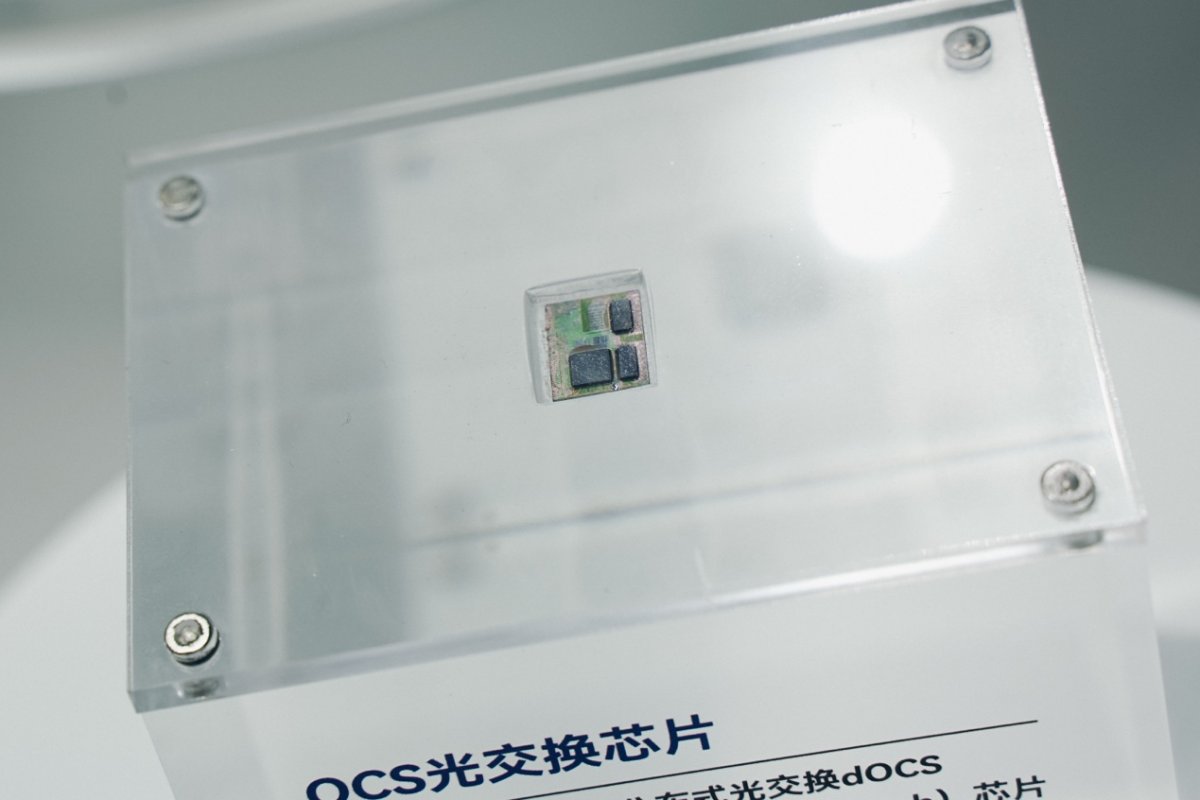

基于硅光子技術的分布式光交換dOCS芯片

曦智科技在媒體會上并未就此技術做太多解釋，沈亦晨只是提到：“這顆光交換芯片做的事情是，通過中央信號控制，讓光信號在波導間進行信道切換。”相關論文已經得到頂會SIGCOMM 2025的接收——感興趣的讀者可做留意（InfiniteHBD: Building Datacenter-Scale High-Bandwidth Domain for LLM with Optical Circuit Switching Transceivers）。

PPT上提到的dOCS的核心特點涵蓋“可實現超節點規模和拓撲靈活切換”，“不受協議限制”，“突破核心器件與供應商瓶頸”；而基于dOCS超節點架構的性能優勢則有“單位互連成本僅為NVL72的31%”，“GPU冗余率比NVL72和TPUv4低一個數量級”，“與NVIDIA DGX（單機8卡）相比，模型算力利用率最高提升3.37倍”。

這里沈亦晨特別強調了其“靈活組合和冗余容災”能力，對于GPU失效的情況，“可以在毫秒級時間內，直接切換好的GPU，大大減少冗余帶來的成本增加”。但他沒有解釋這其中的具體邏輯，大概與此處所說“分布式”特性、在每個GPU上集成光交換功能，可靈活切換GPU互連拓撲結構有關。

新聞稿中還提到，dOCS能“按模型算力需求動態調整超節點規模、切換拓撲網絡”；并且“分布式設計支持GPU高帶寬通訊域彈性擴展”，“光躍LightSphere X將實現2千卡規模部署”；“通過自主研發智算云平臺軟件靈活配置超節點網絡拓撲，支持密集通信和更大TP&EP，高效適應各種大模型需求”——可見軟件應當也是關鍵。

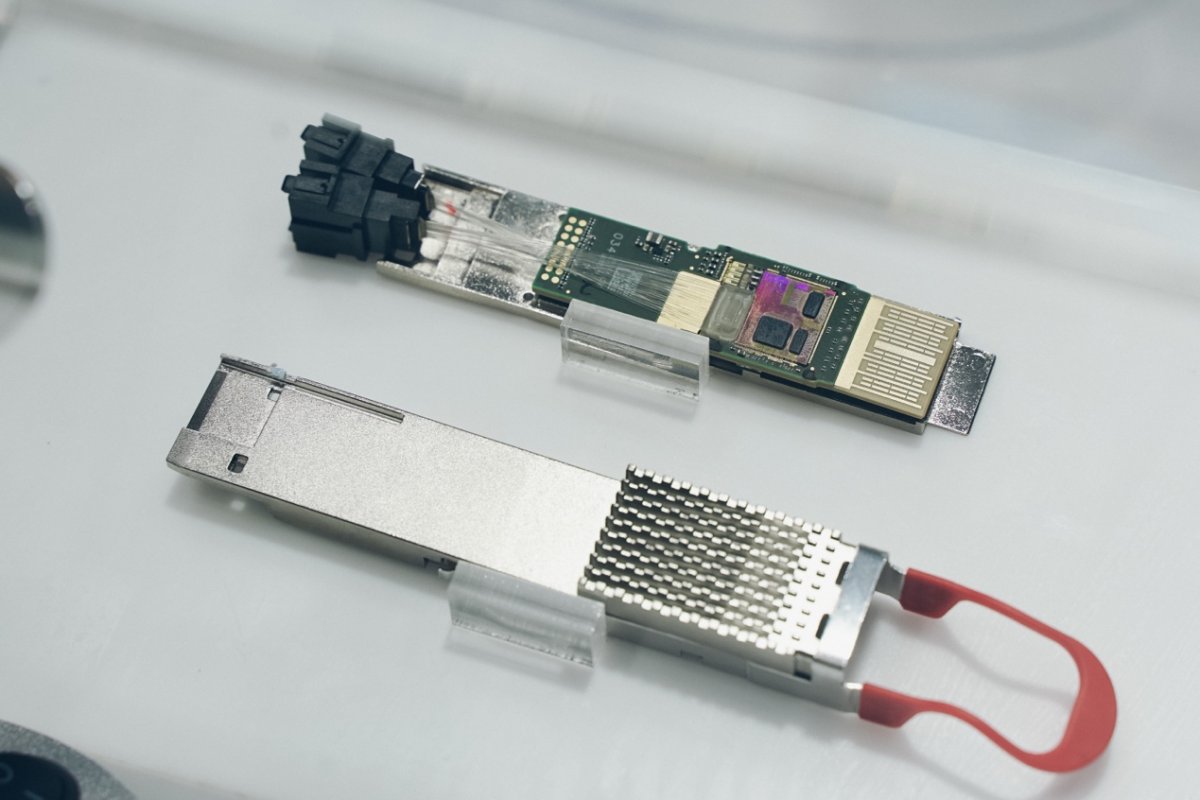

dOCS模組，看起來就像普通的可插拔光模組

朱劍在問答環節解釋說，一般OCS“需要個盒子”，“看起來和傳統電交換機很像”。傳統OCS盒子之所以“沒有在數據中心大規模應用，在于它連接大量光纖，一旦出問題，爆炸半徑就會很大——當然業界也在持續研發，嘗試解決問題，但還需要時間”；同時其“單位成本還沒有完全降低到數據中心或云的客戶可以無視的程度”。

“dOCS就著眼在這兩個問題。首先是架構上創新，交換功能不做在大‘盒子’里，而是放進一個模塊中——最終形態看起來就像個光模塊——我們利用光模塊傳統硬件生態，將交換功能放進去”；“第二，因為基于硅光，可靠性更好；且由于基于成熟的硅光生態，成本大幅下降”；“加上系統應用上又能省去電交換，這款產品是面向技術、產品定義、應用場景的聯合創新。”

有關上述曦智科技光互連技術的落地，沈亦晨表示“我們的目標是年內落地萬卡集群”，“今年6月份已經在上海，和沐曦一起，落地了基于光互連電交換的數千卡集群超節點”，“現在也正在落地數千卡的光互連光交換系統——故而上述產品和技術已經不停留在紙面上了。

最后，給一個比較有趣的展望：雖然并不能完整概述曦智科技的硅光未來視野，不過在我們看來的確大概率會成真：“未來數據中心的芯片比如交換芯片、GPU，都會配數個硅光芯片——這就好像現在的GPU都會配HBM一樣——可能將來的GPU左右是HBM存儲芯片，上下就是硅光芯片共封裝了。”

隨著AI算力需求的持續走高，沈亦晨描述的這幅圖景應當就在不遠的將來了。而曦智科技顯然是國內最有希望抓住這一市場機遇的。
