大功率隔離式全橋直流電機驅動電路設計

本文介紹了一種大功率隔離式全橋(H橋)直流電機驅動器設計，適用于高性能與多場景應用。該驅動器采用四個IRF3205 N溝道MOSFET，其導通電阻R_DS(on)低至8mΩ，可實現高效的大電流開關；此外，還使用了兩個帶有內部死區時間控制的IR2104 MOSFET驅動IC。低成本的CA-IS3720數字隔離器芯片實現了電氣隔離，增強了隔離側的安全性并最大限度地降低了噪聲干擾。

PCB布局經過優化，可實現低噪聲和大電流處理能力。該驅動器最大電機供電電壓為45V_DC，控制器側采用12V_DC穩壓電源，因此足以驅動供電電壓低于12V的電機。對于工作電壓為12V或更高的電機，控制側電源可采用直接從電機電源獲取的低電流線性穩壓器或降壓穩壓器。該設計非常適合工業和機器人系統中需要可靠、大電流電機控制的應用。

電路分析

圖1顯示了電機驅動器的原理圖。該電路由3個主要元器件組成：兩個IR2104半橋MOSFET驅動器、CA-IS3720數字隔離器和IRF3205 MOSFET。

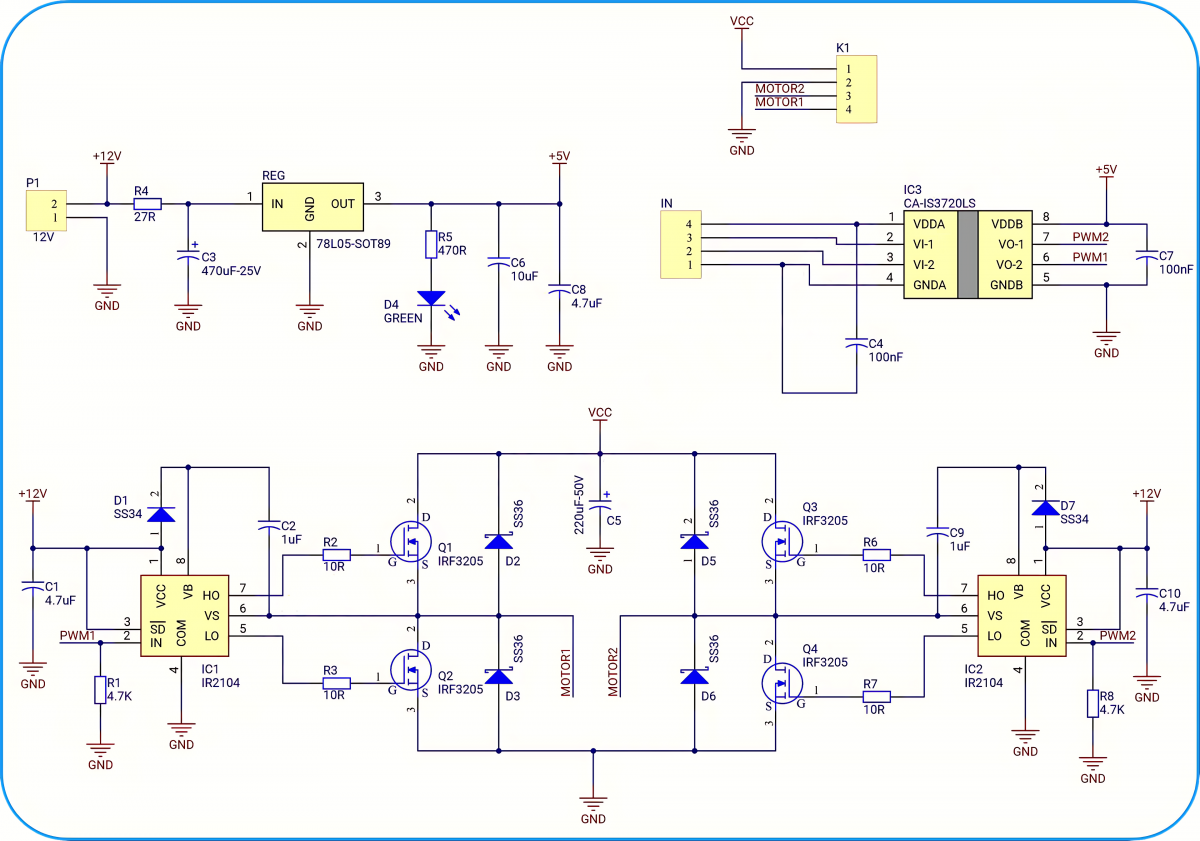

圖1：大功率隔離式全橋直流電機驅動器的原理圖。

根據IRF3205 MOSFET的數據手冊：“國際整流器公司(IR，現為TI)的先進HEXFET功率MOSFET采用先進的加工技術，實現了極低的單位硅面積導通電阻。這一優勢，結合HEXFET功率MOSFET眾所周知的快速開關速度和堅固耐用的器件設計，為設計人員提供了一種極其高效可靠的器件，可用于各種應用。”

圖2顯示，通過在柵極引腳施加至少8－10V_DC的電壓，IRF3205 MOSFET可達到最大電流處理能力(漏源電流)。在我們的電路中，柵極(柵源)引腳的峰值電壓為12V，這足以發揮MOSFET的全部開關潛能。圖2還顯示了脈沖占空比與MOSFET熱響應之間的關系。

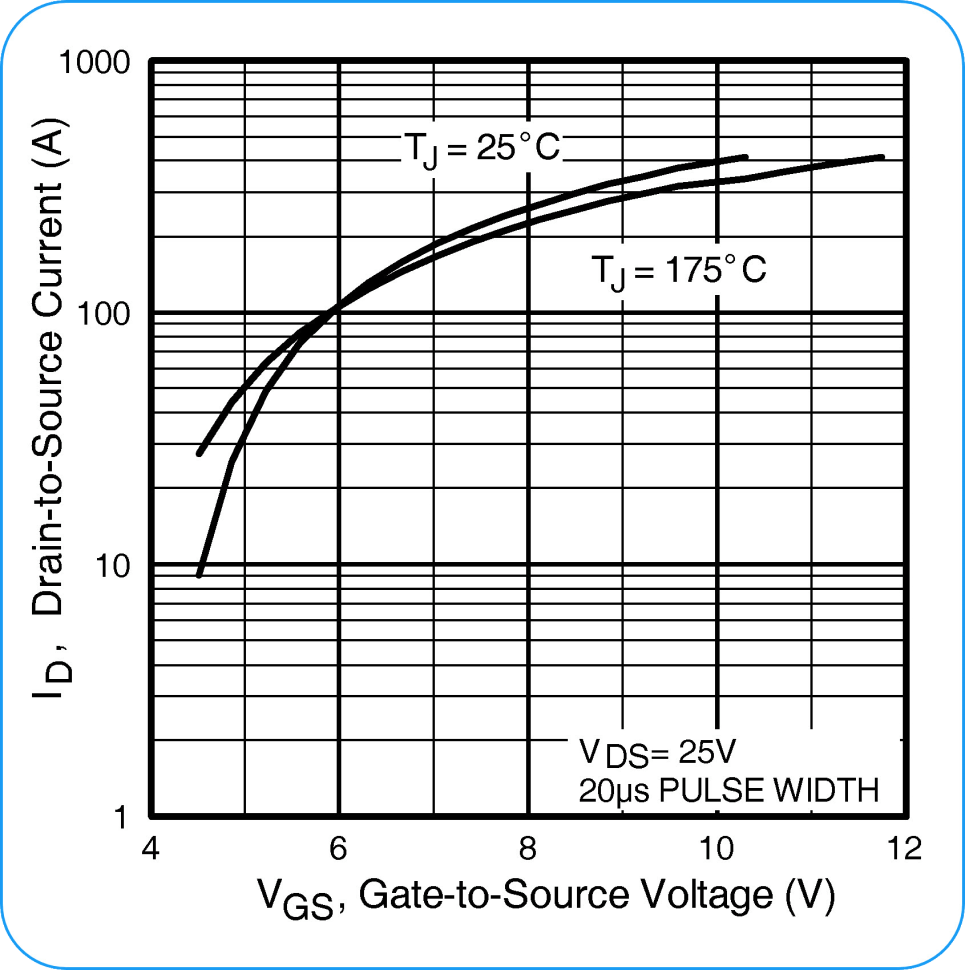

圖2：IRF3205 MOSFET的V_GS與電流處理能力(漏源電流)之間的關系。

MOSFET的熱響應是指器件在工作過程中如何處理和散發產生的熱量，特別是傳導損耗和開關損耗。圖3表明，PWM頻率的選擇必須謹慎，否則，過高的開關速度會降低驅動器效率，不僅沒有任何益處，反而會導致發熱增加，進而需要更大的散熱器。

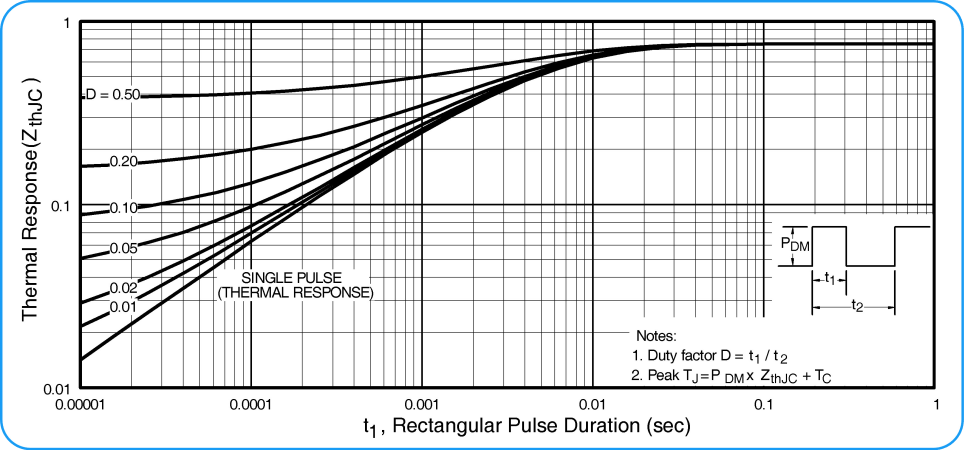

圖3：IRF3205 MOSFET的占空比(脈沖持續時間)與熱響應之間的關系。

根據IR2104數據手冊：“IR2104(S)是高壓、高速功率MOSFET和IGBT驅動器，具有獨立的高邊和低邊參考輸出通道。專有的HVIC和抗鎖存CMOS技術實現了堅固的單片結構。邏輯輸入兼容標準CMOS或LSTTL輸出，邏輯電壓低至3.3V。輸出驅動器具有高脈沖電流緩沖級，旨在最大限度地減少驅動器交叉導通。浮動通道可用于驅動高邊配置的N溝道功率MOSFET或IGBT，工作電壓范圍為10至600V。”

IN引腳上的下拉電阻(R1和R8)是必需的，因?yàn)樾酒瑑?nèi)部的下拉電阻提供的下拉點“不夠強”，無法防止MOSFET意外觸發(我在實際應用中遇到過這種情況)。

C1和C10是去耦電容，用于降低電源噪聲；D2、D3、D5和D6用于保護MOSFET免受電機瞬態和電壓尖峰的影響。雖然每個IRF3205 MOSFET都內置反向二極管，但添加外部肖特基二極管(例如SS36)可以增強內部二極管的電流處理能力并對其進行保護。

REG是SOT-89封裝的78L05穩壓器，為隔離器芯片的非穩壓側供電。R4和C3構成低通濾波器，以最大限度地降低輸入噪聲。C6和C8用于穩定穩壓器并降低噪聲。D4是一個SMD 0805 LED，用于指示電源電平是否正確。

根據CA-IS3720數據手冊：“CA-IS372x系列器件是高性能雙通道數字隔離器，隔離度高達3.75kV_RMS(窄體封裝)和5kV_RMS(寬體封裝)，并具有超高速數據速率。CA-IS372x系列器件在低功耗下提供高電磁抗擾度和低輻射，同時隔離CMOS數字I/O。每個隔離通道都具有邏輯輸入和輸出緩沖器，兩者之間由電容式二氧化硅(SiO₂)絕緣層隔開，并且每個通道輸入都集成了施密特觸發器，以提供出色的抗噪聲能力。CA-IS3720具有兩個通道，可單向傳輸數字信號，適用于隔離數字I/O等應用。CA-IS3721/CA-IS3722器件具有兩個通道，每個通道單向傳輸，使其成為隔離收發器(例如RS485、CAN等通信)的Tx和Rx線的理想選擇。當輸入未通電或處于開路狀態時，后綴為L(zhǎng)的器件默認輸出為低電平，后綴為H的器件默認輸出為高電平。”

這款芯片最吸引人的地方在于其價格低廉，并且支持3.3V和5V兩種電壓電平(VCC電源和PWM邏輯電平均可使用)。其開關速度最高可達150Mbps。圖4顯示了該芯片的框圖。

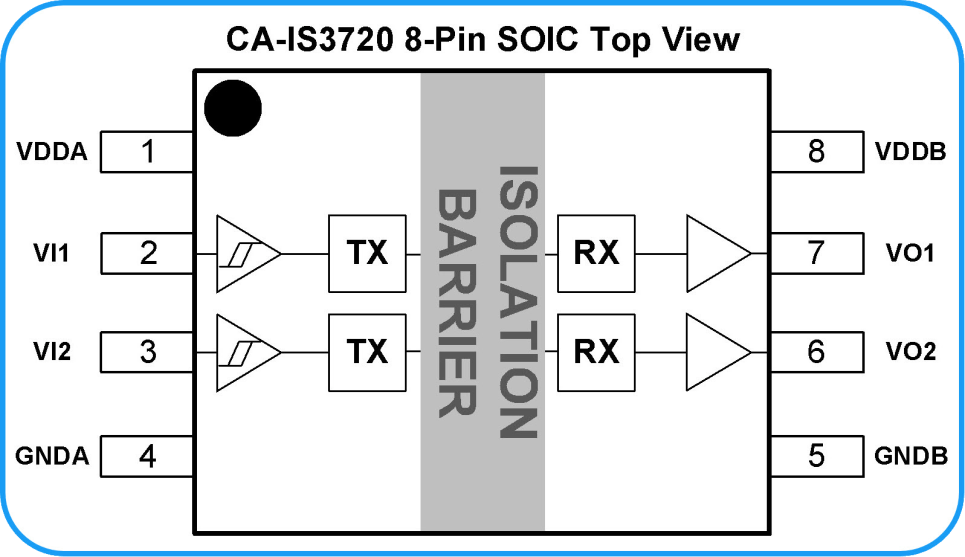

圖4：CA-IS3720芯片的內部框圖。

PCB布局

圖5顯示了驅動PCB的布局。這是一個雙層PCB板，所有元器件均為SMD貼片件。頂層清晰地顯示了用于承載大電流的厚銅層，但請注意銅層的厚度也很重要。如果要驅動大電流電機，建議訂購比FR-4標準厚度0.35mm更厚的PCB。圖6顯示了PCB板的裝配圖。

圖5：隔離式直流電機驅動器的PCB布局。

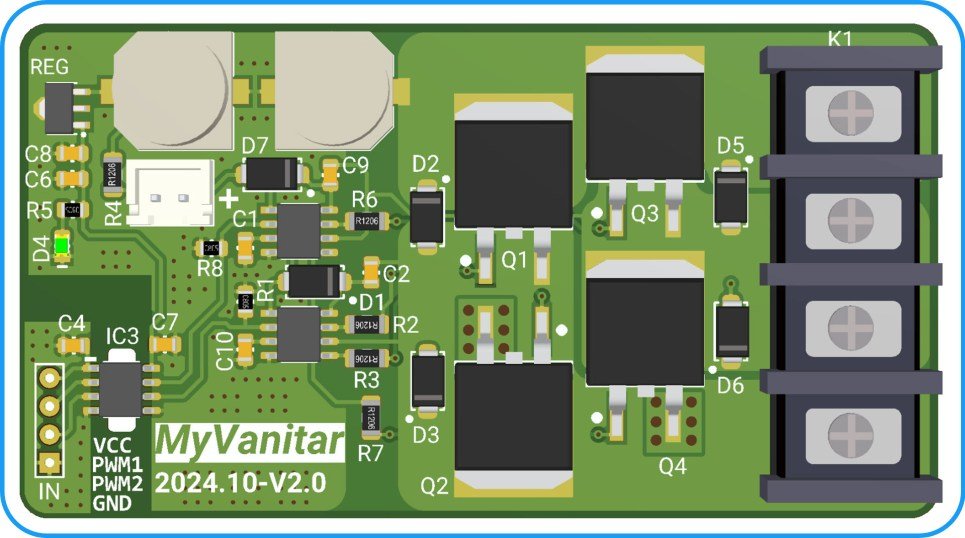

圖6：PCB板裝配圖。

裝配與測試

圖7顯示了已裝配的PCB板，圖8顯示了接線圖。我使用Arduino Uno開發板生成PWM信號：占空比50%，頻率500Hz。Arduino的5V輸出引腳為隔離側的VCC供電(3.3V至5V)。PWM占空比決定了電機的轉速。

電路板通過切換PWM1和PWM2輸入(圖9)來平滑地改變電機的旋轉方向。請注意，兩個PWM輸入不能同時處于激活狀態或同時有PWM脈沖。當輸入端沒有PWM信號(浮空)時，電路板不會像某些類似設計那樣出現電機間歇性或隨機運轉的情況。不要忘記在盡可能靠近電機或電機連接器的位置焊接一個1μF-100V的MKT電容。

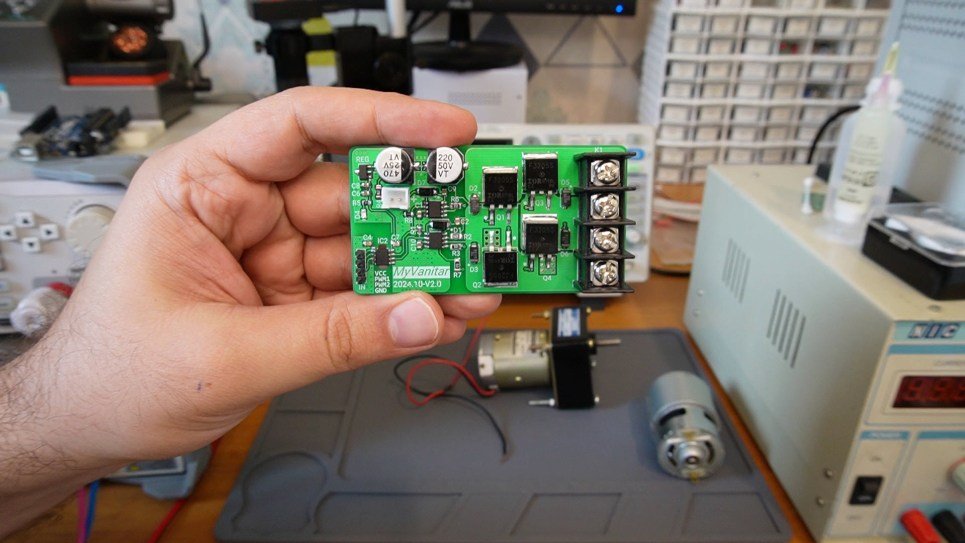

圖7：直流電機驅動器的裝配PCB板。

圖8：PCB板接線圖。

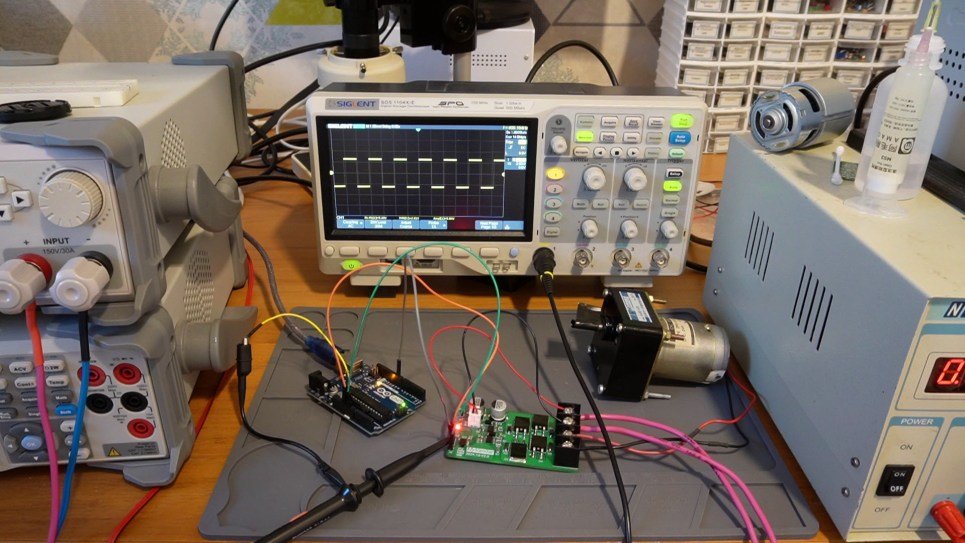

圖9：使用ATM直流電機測試電路板。

(原文刊登于EE Times姊妹網站Power Electronics News，參考鏈接：Powerful Isolated H-Bridge DC Motor Driver，由Franklin Zhao編譯。)
