功率半導體開啟“高效+集成”新時代，五大企業方案揭秘行業未來

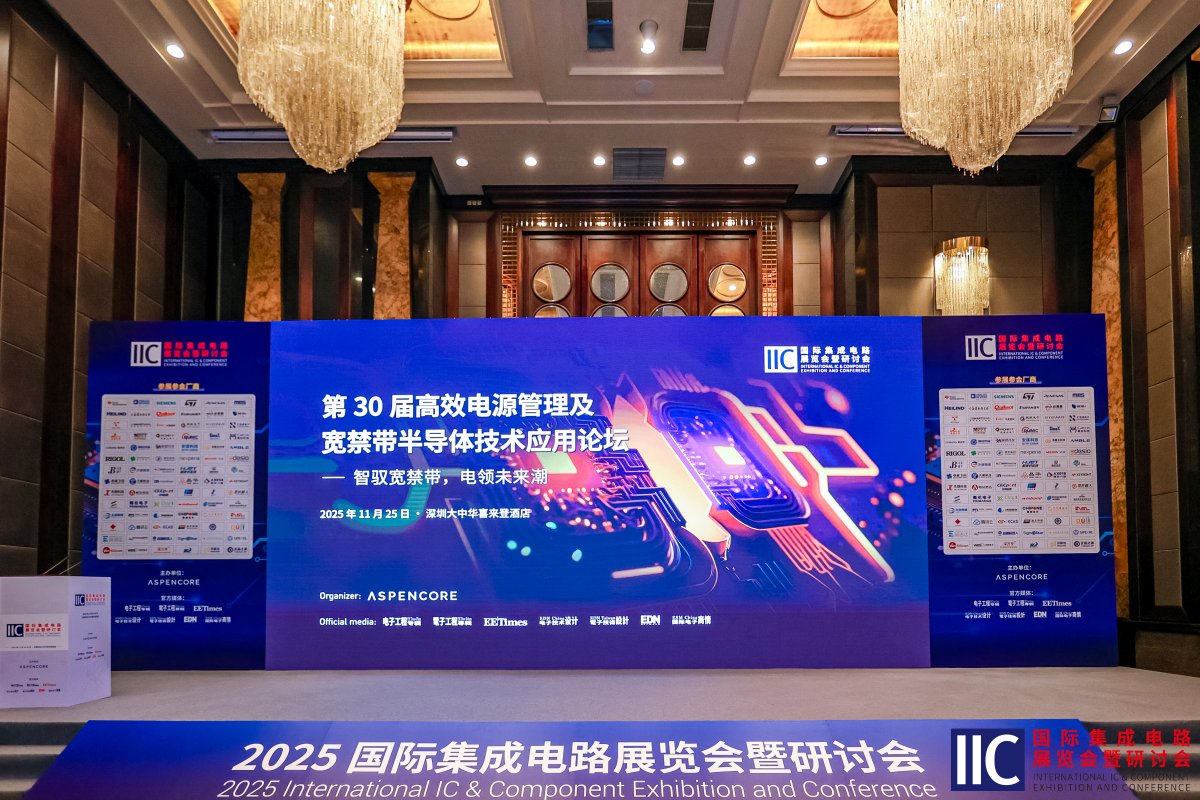

隨著全球對云服務、人工智能和數據存儲需求的激增，出色的電源管理和先進的寬禁帶半導體技術正成為確保地球生態可持續發展的重要手段。在由電子工程領域全球領先的技術媒體機構AspenCore主辦的國際集成電路展覽會暨研討會 (IIC Shenzhen 2025)同期論壇——第30屆高效電源管理及寬禁帶半導體技術應用論壇上，多位知名企業代表通過各自分享，為觀眾搭建起技術創新與產業融合之間的新橋梁。

新一代數據中心電力架構中的功率半導體

在數字經濟蓬勃發展的背景下，數據中心作為算力核心樞紐，面臨能效提升、密度擴容與安全可靠的多重挑戰，電力架構革新成為突破瓶頸的關鍵。德州儀器(TI)依托功率半導體、嵌入式控制及傳感技術積淀，推出覆蓋光伏、儲能、固態變壓器及數據中心核心場景的全棧式解決方案，推動電力架構向高效化、集成化、智能化演進。?

根據德州儀器(TI)儲能系統經理孫曉強的分享，數據中心電力架構革新未來將呈現清晰的三階段演進路徑：

• 2022—至今，以48V架構為主流，依賴UPS與PDU，支持208-480VAC輸入、6-12VDC/48VDC輸出，系統效率84.6%，為現有數據中心提供穩定供電；
• 2026年，將邁入獨立電源機柜階段，通過Side Car架構分離電源與IT機柜，采用800VDC/±400VDC高壓直流，系統效率提升至85.2%，SSCB組件效率達98.4%；
• 2027年后，“固態變壓器(SST)+直流配電”將替代“傳統變壓器與中央AC/DC變換器”組合，直連13-35kVAC中壓輸入，系統效率達86.7%，實現光伏、儲能與數據中心無縫對接。?

德州儀器(TI)儲能系統經理孫曉強

在光伏系統領域，屋頂或陽臺上使用的傳統微型逆變器都是單向的，此類應用中常用的拓撲結構是采用反激或推挽配置的電流源逆變器。這些逆變器成本非常低，但缺點是磁性元件和電解電容器件尺寸大，導致功率密度低，整體轉換器效率較低，在90%左右。

目前，市場上有一種新趨勢是將太陽能發電與電池儲能相結合，因而誕生了“混合微型逆變器”。與傳統配置的關鍵區別在于，每個直流/直流級都要進行雙向操作，才能實現從電池板到電池的能量存儲。要通過交流電網為電池充電，交流/直流轉換器也需要實現雙向操作。也就是說，拓撲結構需要變成“電壓控制轉換器”(VCS)。

為此，TI針對傳統微型逆變器痛點，推出混合及單極微型逆變器(TIDA-010954)，采用雙向拓撲與單級MPPT控制，功率覆蓋400W-600W，轉換效率超96%。600W基于GaN器件的雙向單級式拓撲器件LMG2100、LMG3650系列，可實現DC-AC單級變換，減小EMI體積并降低漏電流。安全防護方面，邊緣AI型電弧故障檢測方案依托TMS320F28P55x MCU的NPU加速器，檢測精度超98%，配合TIDA-010955參考設計，提供全方位火災防護。

儲能系統方面，TI高精度、高安全的高壓BMS解決方案采用三級架構：

• BMU(TIDA-010279)支持52節串聯，-40°C~125°C寬溫范圍內電壓精度±2.4mV，滿足ASIL-B等級；
• 高壓監控單元(HMU)TIDA-010272電流采樣精度±0.1%，絕緣檢測誤差±3.75kΩ，達ASIL-D標準；
• 電池控制單元(BCU)基于AM2634 MCU，支持多協議通訊。針對無線需求，TIDA-010976無線BMU方案靜態電流32μA，416串電芯電壓更新間隔ms，抗干擾率超99.99%，降低系統成本與體積。

固態變壓器(SST)作為下一代架構核心，TI采用模塊化高集成方案，通過級聯連接實現10-34kVAC輸入、800VDC及以上輸出，高頻變壓器實現隔離，效率超98%。主從 MCU協同控制，配合柵極驅動器與隔離運放，保障采樣精度與隔離可靠性。11kW三相ANPC變換器(TIDA-010210)與10kW雙向DAB變換器(TIDA-010054)降低開發門檻，前者開關頻率100kHz，后者峰值效率98.7%，適配不同功率場景。?

數據中心高壓直流架構中，TI以GaN技術為核心構建全鏈路方案，遵循“AC→HVDC→48V→4-12V→核心部件”路徑：30kW PFC+LLC組合實現480-575VAC到800V/±400V轉換，12kW 2-level LLC完成高壓到12V降壓，效率均超 98%。TI GaN器件集成多重保護功能，TOLL封裝技術使熱阻降低50%、封裝阻抗降低80%，功率密度超100W/in³，配合數字控制器與熱插拔控制器，構建穩定高效的供電體系。?

此外，TI完善的軟硬件資源也為方案落地提供堅實保障，包括BQAutoEval評估工具、MSPM0 SDK等全流程工具鏈，TIDA系列參考設計包含完整技術文檔與配套工具，大幅縮短開發周期。?

氮化鎵在AI時代的新機遇

在AI技術飛速迭代的今天，算力爆發式增長與能效優化的雙重訴求，正驅動著功率器件領域的革命性變革。氮化鎵(GaN)作為第三代半導體核心材料，憑借其卓越的高頻特性、高效率與小體積優勢，成為支撐AI算力基建的關鍵核心。而英諾賽科作為全球領先的氮化鎵芯片與電源模塊企業，正以全自主知識產權、規模化產能與深度場景落地能力，正引領這場產業變革，為AI時代注入強勁動力。

自2015年成立以來，英諾賽科構建了覆蓋芯片設計、外延生長到生產制造的全產業鏈布局。目前，公司擁有800余項全球專利，近600名研發人員組成的核心團隊，實現了15V~1200V全電壓范圍GaN器件的國產化量產，是全球最早實現8英寸硅基氮化鎵量產的企業。

技術上，英諾賽科不斷推進GaN技術演進，從Gen2.5到Gen3.0，產品FOM值與RSP(比導通電阻)逐代下降30%。在產能規模上，公司規劃月產能70K片，蘇州與珠海兩大生產基地形成協同，良率穩定在97%以上。截至2025年6月，公司累計出貨量超15億顆，并以30%的市場份額位居全球前列。

英諾賽科FAE高級經理呂劍峰援引Yole Group數據指出，全球GaN市場規模預計將從2024年的3.55億美元猛增至2030年的29億美元，年復合增長率高達42%。從應用領域看，2030年消費電子仍將占據52%的GaN市場份額，汽車、電信基建等領域占比分別達19%和13%，而AI數據中心、機器人、激光雷達等新興場景正成為增長新引擎。

英諾賽科FAE高級經理呂劍峰

這一市場機遇的背后，是GaN器件相較于傳統硅基器件的壓倒性優勢——開關速度達硅MOSFET的13倍，MHz應用可輸出最小脈寬僅為MOS的1/5，FOM值(品質因數)顯著更優，為高算力設備提供了能效與體積的雙重突破。

在數據中心領域，面對NVIDIA Rubin Ultra等全棧AI超算系統的兆瓦級供電需求，公司推出的800VDC供電架構解決方案，通過HV DCX+Buck PDB組合方案，助力AI工廠從電網到芯片供電的端到端效率提升5%，完美適配576GPU高密度機架的供電需求，同時結合液冷技術大幅降低數據中心能耗與碳排放。

針對AI機器人領域，公司GaN器件為機器人40余個關節電機提供高效驅動，通過將PWM載頻提升至60kHz以上，大幅降低轉矩波動和角速度波動，無電解設計壽命延長10倍，降低電機繞組電流有效值，顯著提升機器人的續航能力與運動控制精度。

在激光雷達領域，GaN器件支持<1ns窄脈寬與>70A峰值電流輸出，有效抑制背景噪聲，使測距精度突破300m，為L3-L5級自動駕駛提供了可靠的感知保障，助力全場景智駕安全。

此外，GaN器件還廣泛應用于智能家電、陽臺儲能、動力電池化成等場景，其中陽臺儲能產品熱銷歐洲，工業領域的電池化成與微逆應用實現顯著節能增效。

創新驅動，賦能大功率電源新生態

作為高性能模擬及數模混合集成電路領域的行業標桿企業，自2014年創立以來，必易微電子從初期的AC-DC控制芯片起步，逐步向LED驅動、電機驅動、DC-DC、電池管理、信號鏈、微控制器等多元化領域延伸。2021年成功登陸科創板后，通過加速產業布局，整合優勢資源，逐步構建起“三電+感知+控制”的完整技術體系。

根據必易微系統應用總監俞秀峰的介紹，依托以PFC(功率因數校正)、LLC諧振控制、AHB(非對稱半橋)為核心的多元化技術體系，必易微大功率產品目前已經在能源與電力、家居家電、工業控制、智能物聯等領域得到廣泛部署，為充電樁、智能家電、機器人、安防監控等設備提供高效可靠的電源支撐，助力各行業能源高效利用。

必易微系統應用總監俞秀峰

以PFC技術為例，其涵蓋CRM(臨界模式)與CCM(連續導通模式)兩種模式，均支持靈活多樣的控制方案與拓撲結構。其中，CRM具有開關損耗低、電感設計簡便等優勢，適用于低功率應用場景；CCM則具備紋波電流小、導通損耗低的特點，更適配高功率需求場景。

LLC諧振控制技術推出單電壓環與電壓電流雙環兩種控制模式，單環控制邏輯簡明高效，雙環控制通過逐周期調制技術，顯著優化動態響應性能，最高工作頻率可達750kHz；AHB拓撲采用可變占空比設計，與LLC技術形成互補，能夠充分滿足不同負載與電壓條件下的多樣化應用需求。這些技術方案相互協同，覆蓋全功率等級范圍，在確保效率、穩定性的同時，兼具顯著的成本優勢。?

基于核心技術優勢，必易微打造了包含PFC控制器、LLC諧振控制器、Combo控制器、X電容放電芯片等在內的完備的大功率產品矩陣：

• 在PFC控制器產品系列中，KP2806(A)系列支持單繞組電感應用，在重載條件下總諧波失真(THD)＜10%，小尺寸封裝設計適配高功率密度需求；KP2822雙相交錯并聯產品通過優化設計，有效改善熱量分布與紋波控制性能，重載功率因數(PF)＞0.95；KPE2806S專為SiC器件設計，支持寬電壓供電，并可實現精準參數配置。
• 在LLC控制器產品方面，KP2591A集成650V高壓半橋驅動，適用于無PFC設計方案；KPE2593X采用電流模式控制，實現快速環路響應，并具備容性區保護與逐周期過流保護功能；KP2571X集成高精度原邊恒流功能，滿足特定應用場景需求。

此外，KPE4901X電容放電芯片、KPE2833 PFC+PWM Combo控制器等產品進一步拓展了應用領域，所有產品均配備完善的過壓、欠壓、過流、過溫保護機制，具備極高的可靠性。?

高效能功率半導體引領服務器電源與HVDC解決方案新格局

在全球科技向高效能、高密度演進的浪潮中，功率半導體正經歷硅基到寬禁帶材料的跨越。AOS(Alpha and Omega Semiconductor)作為全球第七大功率半導體供應商，憑借二十余年技術積淀與全球化布局，以創新產品矩陣賦能服務器電源與高壓直流(HVDC)系統，構建多場景電源解決方案新格局。?

AOS成立于2000年，總部位于美國桑尼維爾，現有2451名員工。公司構建了完善的全球研發與制造網絡，包括美國俄勒岡8英寸晶圓廠保障核心產能，中國重慶12英寸合資晶圓廠兼具封裝測試能力，配合美、中、韓等地研發中心，形成從研發到生產的全產業鏈布局，核心競爭力體現在器件設計、先進封裝及自主產能保障。?

產品布局上，AOS打造了覆蓋HV、MV/LV 及寬禁帶的全系列矩陣，包括：

• 高壓超結MOSFET的αMOS系列，含消費級αMOS E(600V/700V)與高功率αMOS E2(600V FRD)，后者2kA浪涌電流測試表現優異；
• 寬禁帶領域，αSiC Gen3系列SiC MOSFET涵蓋1200V/750V等級，芯片尺寸縮小20-30%，已部分量產；
• αGaN系列GaN HEMT覆蓋 650V/700V高壓與100V/150V低壓，2025Q4起核心型號量產；
• MV/LV MOSFET電壓25V-150V，導通電阻低至0.45mΩ，適配服務器多元場景。?

AOS高壓產品線資深經理游家崧介紹說，應用解決方案層面，在≤5.5kW AC/DC服務器架構中，AOS通過PSU、BBU、熱插拔等四大模塊，集成SiC與高壓MOSFET實現高效運行。在>25kW HVDC架構中，構建五大核心模塊支持400V/800V 規格，顯著提升效率與空間利用率。針對AI工廠的800V轉50V DC/DC 方案，提供SiC三相LLC與GaN堆疊兩種拓撲，額定功率12kW，滿負載效率≥98%，支持液冷與熱插拔，2026Q1推出評估板。?

AOS高壓產品線資深經理游家崧

未來，AOS將持續聚焦寬禁帶技術迭代，擴充 SiC/GaN產品矩陣，深化服務器電源與HVDC解決方案，為AI工廠、數據中心等領域提供高效可靠的功率管理支撐，引領行業發展新紀元。

GaN構建未來能源架構

在全球能源轉型與高效功率管理需求激增的背景下，寬禁帶半導體成為推動技術革新的核心力量。瑞薩電子憑借深厚的技術積淀、戰略收購整合與垂直化供應鏈布局，以 GaN(氮化鎵)技術為核心打造系統級解決方案，構建起覆蓋高壓、低壓及生態配套的完整產品矩陣，為汽車、工業、消費電子等多領域賦能，重新定義功率半導體行業標準。?

瑞薩電子的GaN技術根基源于日立、三菱、NEC三大巨頭的技術傳承，通過2017 年后對Intersil、Transphorm等企業的戰略收購，進一步完善了模擬與電源產品組合。如今，瑞薩電源產品組下設9個業務部、13條產品線，GaN業務獨立運營，形成了從外延層制造、晶圓生產到封裝測試的垂直整合供應鏈。

制造端采用全球化多工廠布局，日本現有6英寸晶圓廠保障穩定產能，2027年將拓展8英寸晶圓生產線，配合中國臺灣、上海、菲律賓等地的封測基地，實現風險可控的規模化供應。其產品通過JEDEC與AEC-Q101雙重認證，累計現場可靠性運行時長超3000億小時，2000萬余件GaN產品投入實際應用，總故障率低于每十億小時0.04，樹立了行業可靠性標桿。?

?瑞薩電子GaN/Power市場總監Kenny Yim介紹稱，在產品布局上，瑞薩電子構建了高壓GaN、低壓GaN與生態配套產品三大核心板塊，形成覆蓋30W至50kW+全功率區間的完整解決方案，精準匹配不同場景的功率管理需求。其中，高壓GaN系列作為核心優勢產品，電壓覆蓋650V-1200V，導通電阻(Rdson)控制在15mΩ-480mΩ 區間，提供DPAK、TO-247、TOLL等9種封裝形式并支持頂部散熱設計，高效適配 30W-10kW 功率場景。

瑞薩電子GaN/Power市場總監Kenny Yim

其獨創的耗盡型(D-MODE)技術是差異化競爭的關鍵，相較增強型(E-MODE)GaN，不僅飽和電流顯著提升、溫度系數低至約2，反向導通壓降更小于2V，且兼容標準驅動器，柵極耐受電壓達 ±20V，抗干擾能力大幅優化；即將推出的Gen6系列高壓GaN產品，品質因數(FoM)將進一步提升20%，持續鞏固高功率市場領先地位。

低壓GaN作為瑞薩重點拓展的戰略業務，電壓覆蓋40V-200V，聚焦100V核心規格，導通電阻低至1.5mΩ，采用QFN3.3x3.3、QFN5x6等與硅基器件兼容的封裝形式，可幫助客戶快速完成產品替換升級。該系列重點面向充電器、電池管理系統(BMS)及48V基礎設施等場景，2025年第三季度將推出100V規格樣品，2026年第一季度實現量產，后續還將布局雙向導通產品，進一步拓展無人機電機驅動、工業控制等多元應用領域。

生態系統的完整性是瑞薩GaN解決方案的核心競爭力之一。瑞薩打造“GaN器件+控制器+驅動器+系統級封裝(SiP)”一站式服務體系：

• 控制器產品覆蓋PFC、反激、LLC等全拓撲類型，功率范圍5W-6kW，適配不同功率等級需求；
• 750V高壓半橋驅動器將于2025年第四季度量產，隔離式雙通道驅動器計劃2026年推出，為器件穩定運行提供可靠支撐；
• SiP集成方案則深度整合GaN器件與控制器，覆蓋25W-800W功率區間，2025年第二季度起陸續量產，大幅簡化客戶設計流程、縮短產品上市周期。

應用層面，瑞薩GaN技術已實現全場景突破，累計超95個設計方案完成量產落地。高功率領域(1kW-50kW+)成為核心發力方向，在服務器/AI、新能源汽車、UPS等場景中，其GaN產品總能量損耗較SiC FET低 43%，4kW電源應用中損耗較SiC 器件降低10%-30%，7.5kW PSU已成功落地礦機與服務器領域，贏得CORSAIR、全球前三 EMS企業等頭部客戶認可。

中功率領域(300W-1kW)聚焦兩輪車充電、太陽能微型逆變器等場景，憑借卓越的熱性能與成本優勢，成為硅基超結器件的有力替代。低功率領域(30W-300W)在 USB-PD充電器、筆記本適配器等消費電子市場占據領先地位，140W/240W USB-C PD解決方案效率高達95%以上，損耗較增強型GaN降低15%。

面向未來，瑞薩電子制定了清晰的技術演進與產能拓展路線：2025年將推出 Gen4 + 車規級GaN與100V低壓GaN樣品，同步實現750V高壓半橋驅動器量產；2026 年推進Gen6系列高壓GaN量產，落地6kW GaN功率級產品。

市場布局上，瑞薩持續深耕亞洲核心市場，同時積極拓展歐美及印度等潛力市場，憑借“更低損耗、更高功率密度、更易集成”的核心優勢，在與SiC及其他GaN廠商的競爭中構建差異化壁壘，為全球能源架構的高效化、小型化轉型提供堅實技術支撐。
