端側AIGC拐點已至：AI?ASIC正在重塑智能終端格局

當你的手機能在本地運行270M參數的大模型、完成25輪對話僅耗電0.75%；當你的眼鏡能實時識別路人身份并生成對話建議；當你的玩具能記住孩子的名字、情緒和偏好，并講出專屬故事——我們便知道：生成式人工智能（AIGC）正從云端走向終端，從演示走向日常。

這一轉變的背后，是一場靜默卻深刻的硬件革命。2025年11月25日，在“IIC Shenzhen - 2025國際集成電路展覽會暨研討會”同期舉辦的“全球CEO峰會”上，芯原股份董事、首席運營官、執行副總裁、全球銷售負責人汪洋發表了題為“AI ASIC平臺加速端側AIGC規模部署和演進”的主題演講，系統揭示了端側AIGC爆發背后的關鍵推手：專用人工智能芯片（AI ASIC）平臺。

芯原股份董事、首席運營官、執行副總裁、全球銷售負責人汪洋

大模型進入收斂期，輕量化推動端側落地

汪洋指出，根據第十三屆芯原CEO論壇五大預測之一（2024年1月）：到2028年，中國基礎大模型數量將少于10個。“百模大戰”終將回歸理性，模型競爭將從數量轉向效率，從云端轉向終端。

AI大模型“百模大戰”（來源：陸奇、奇績論壇、民生證券研究院）

與此同時，開源社區正成為技術演進的新引擎。以DeepSeek為代表的開源模型通過混合專家（MoE）架構將計算量降低90%，并采用多頭潛意識注意力（MLA）機制將鍵值（KV）緩存占用減少93.3%；再結合強化學習訓練與模型蒸餾優化，不僅將推理能力顯著提升至媲美OpenAI-o1，更成功將“大模型”壓縮為可在消費級硬件上運行的“小模型”。這使得端側AIGC不再依賴昂貴的云服務，真正具備規模化落地的可能。

推動端側AIGC落地的另一股力量來自輕量化開源模型。谷歌最新發布的Gemma 3系列提供從超輕量級（0.27B）到高性能（27B）的多種規模，滿足從端側到云側的多樣需求。其中，Gemma 3 270M 是僅有2.7億參數的緊湊型模型，專為特定任務微調設計，已內置強大的指令遵循和文本結構化能力。更關鍵的是其極致能效表現：經INT4量化后，Gemma 3 270M 僅需240MB內存即可運行。在Pixel 9 Pro手機上實測，連續進行25輪對話僅耗電0.75%。這一數據標志著端側大語言模型（LLM）已具備全天候可用的工程可行性。

AI產業重心遷移：從“云重端輕”到“端側主導”

一個顛覆性的趨勢正在形成。根據第十三屆芯原CEO論壇提出的另一五大預測之一：到2028年，用于端側微調卡和推理卡的銷售額將超過用于云側的訓練卡。這一判斷標志著AI產業重心正從“云重端輕”轉向“云邊協同、端側主導”。

汪洋指出，驅動這一拐點的核心，是AI正在經歷一場根本性的“遷徙”——從集中式云端走向分布式終端。這一范式轉變包含兩大維度：

其一，價值重構。端側AIGC帶來四大不可替代的價值：響應時間從秒級邁入毫秒級的低延遲；數據100%本地處理的隱私保護；近乎零成本的本地推理（對比云端調用單次約0.012元）；以及支持離線運行的可靠性。

其二，能力進化。端側AI正從“純推理”邁向“訓推一體”，設備具備本地持續學習與自我演化能力。典型代表如英偉達Jetson Thor芯片（算力2070TOPS）、特斯拉AI5/AI6芯片，均已支持終端自主微調。

這一趨勢有堅實的數據支撐。據IBS預測，到2035年，AI相關芯片將占據全球半導體市場77.7%的份額。邊緣AI芯片市場規模正以遠超云端的速度擴張——2025年后，邊緣AI增速顯著拉開與云端差距，成為半導體增長的核心驅動力。

AI相關半導體產品市場占比預測（來源：IBS，2025年8月）

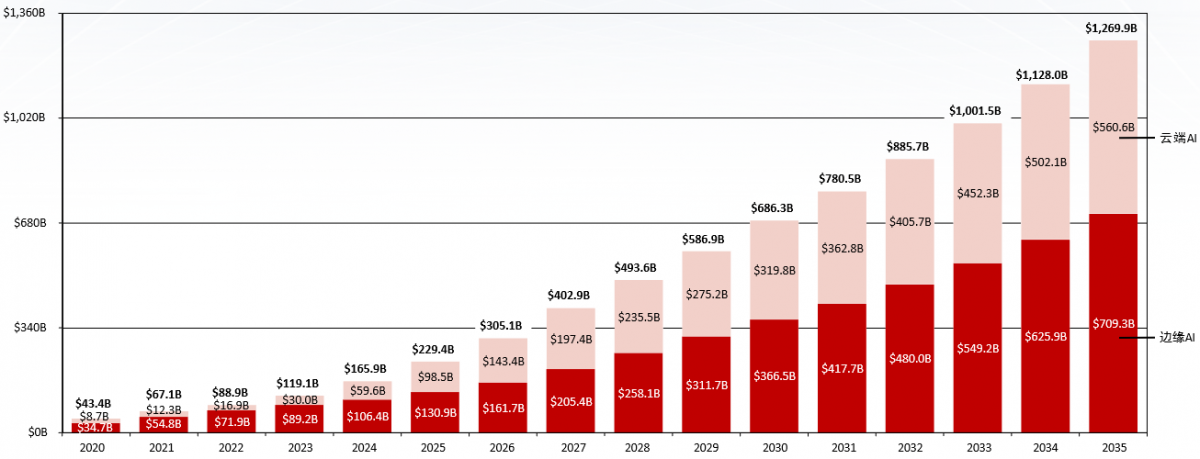

AI相關半導體市場（云端vs邊緣）預測（來源：IBS，2025年8月）

芯原AI ASIC平臺：全棧式支撐端側AIGC

面對端側AIGC對算力、功耗、成本的極致要求，通用芯片已難勝任。汪洋強調：“只有ASIC，才能同時滿足高性能、超低功耗與大規模量產的成本控制。”

芯原依托其全球領先的半導體IP組合與一站式芯片定制能力，構建了覆蓋“IP→Chiplet→SoC→系統方案”的AI ASIC平臺，已在眾多AI應用場景中實現應用。

在智能手機領域，芯原通過“生成+感知”雙協處理器架構，系統性支撐端側AIGC應用。一方面，AIGC協處理器集成自研Neurobrick AI降噪架構，配備大型神經網絡處理器（NPU），內含32K MAC計算單元與15MB共享SRAM，能效比高達30TOPS/W。該方案支持Stable Diffusion圖像生成、AI視頻增強、深度估計與語義分割等生成式任務，并采用DDR-Less超低功耗設計。某旗艦手機搭載后，影像處理速度提升200%，功耗降低60%，并實現“拍錄一體”與煙花人像等創新功能。另一方面，超低功耗AI-ISP（圖像信號處理器）協處理器專注于智能影像增強，支持8K@30fps視頻處理，具備多攝像頭實時融合、高動態范圍（HDR）合成、低光照環境下的AI降噪與細節重建能力。其始終在線功耗極低，可實現“全天候視覺感知”而不顯著影響續航，已應用于多款高端機型，支撐電影級拍攝、夜景超分與精準人像虛化等體驗。二者協同，使手機既能“看懂世界”，也能“創造內容”，成為端側AIGC最成熟的載體。

面向智能眼鏡，芯原提供了超低功耗解決方案，系統在始終在線狀態下待機功耗僅為3.8mW，RTC模式下更可低至5μW。通過20多個電源域的復雜設計，將低功耗設計做到了極致。目前，芯原已與谷歌深度合作，基于Open Se Cura開源項目，共同開發面向端側LLM的Coral NPU IP，為智能眼鏡、可穿戴設備及AI玩具提供“輕量級、始終在線、超低能耗”的算力基礎。Coral NPU已成為芯原NPU IP產品矩陣的關鍵組成部分，賦能近百家現有及新客戶。

AI玩具正成為端側AIGC的重要落地場景。數據顯示，全球AI玩具市場規模預計將在2030年突破千億元，年復合增長率超過50%；中國本土市場增速更高達70%以上。這類產品需要集成自動語音識別（ASR）、語音合成（TTS）、計算機視覺（CV）、LLM以及多模態理解能力。關鍵技術模塊包括：聲學回聲消除（AEC）、背景噪聲抑制（ANS）、語音活性檢測（VAD）與關鍵詞喚醒（KWS）等，確保在嘈雜環境中精準捕捉指令。芯原通過提供超低功耗NPU與配套軟件棧，幫助客戶快速推出具備情感交互能力的下一代智能玩具。

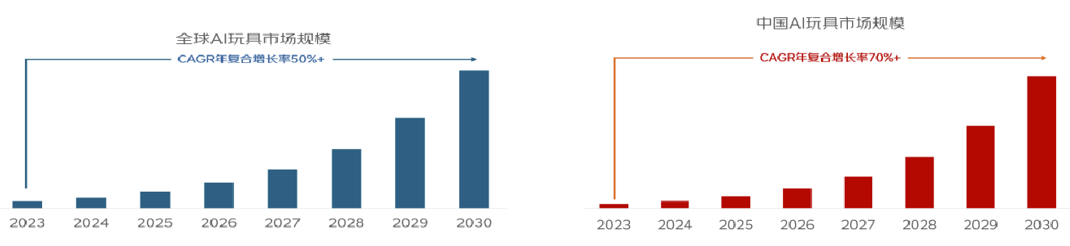

AI玩具市場規模預測（來源：京東）

在智能駕駛領域，芯原與恩智浦（NXP）已合作多年，在累計部署至數千萬輛汽車的i.MX芯片上展開深度合作。其為客戶定制的新一代車規級AI芯片采用全球先進的車規工藝，算力領先，功能安全等級滿足ASIL-D（模塊級）和全芯片ASIL-B要求。為應對自動駕駛平臺對靈活擴展與快速迭代的需求，芯原采用Chiplet架構，通過UCIe/BoW接口將NPU、AI-ISP、HPC加速器等模塊高效互聯，有效解決“算力不足”與“平臺僵化”兩大行業痛點。目前，芯原的圖像信號處理器（ISP）、NPU、顯示處理器（Display Processing）等多款I(lǐng)P已通過ISO 26262認證，服務超過20家汽車電子客戶。

隨著物理AI與空間計算興起，3D空間理解成為端側AIGC下一階段的關鍵方向。芯原正重點布局3D感知與生成技術，并與頭部AR/VR廠商合作推進端側3D內容生成。其目標是讓終端設備不僅能“看見”2D畫面，更能“理解”三維空間結構，并在此基礎上實現虛實融合的交互體驗。該技術將率先應用于AI眼鏡、機器人及智能座艙，成為連接數字世界與物理世界的重要橋梁。

芯原：全球AI ASIC平臺龍頭與Chiplet雙賽道布局

作為中國半導體IP第一股，芯原是全球唯一同時擁有六類處理器IP（NPU、GPU、VPU、DSP、ISP、Display Processing）的公司，在AI ASIC領域具備不可復制的平臺優勢。其IP組合覆蓋從感知、計算到顯示的完整數據通路，可為客戶提供一站式芯片定制服務。

在全球IP收入排名中，芯原位列第八（中國大陸第一）。其NPU IP已在全球出貨近2億顆，被91家客戶用于140多款AI芯片；視頻處理器（VPU）IP被全球前20大云服務商中的12家采用，以及被2024年中國造車新勢力前8中的5家采用；GPU IP累計出貨量突破20億顆。這種深厚的積累，使其能快速響應端側AIGC碎片化、高定制化的市場需求。

芯原正通過Chiplet技術在兩大賽道同步發力。首先，在云端生成式人工智能領域，Chiplet架構幫助客戶將大算力AI芯片拆分為多個Die，降低對先進工藝（如3nm/2nm）的依賴，縮短設計周期，并提升良率與靈活性。其次，在高端智慧駕駛領域，Chiplet不僅提升算力密度，還通過異構集成實現功能安全冗余。例如，將ASIL-D級NPU與ASIL-B級GPU封裝在同一基板，既滿足安全要求，又控制成本。該方案已進入多家車企下一代中央計算平臺驗證階段。無論是數據中心的高性能訓練，還是智能汽車的實時推理，芯原的Chiplet解決方案都已占據了先發優勢，實現領跑。

結語：AI的未來，在終端

最后，汪洋引用了一句古話：“讀萬卷書不如行萬里路，行萬里路不如閱人無數。”今天，大模型通過海量文本“讀萬卷書”；空間AI與物理AI讓機器“行萬里路”；而理解復雜場景與人類情感，才是真正的“閱人無數”。要實現這一切，AI必須走出數據中心，走進真實世界。而AI ASIC，正是這場遷徙的載體。

當每一部手機、每一副眼鏡、每一個玩具、每一輛汽車都擁有專屬的智能大腦，AIGC才真正從技術奇觀變?yōu)樯钊粘?。芯原所做的，不是造一顆芯片，而是搭建一個讓端側AIGC大規模落地的平臺——在這個平臺上，創新者可以更快、更省、更可靠地把想象變成現實。
