imec發布2038年0.3nm芯片路線圖，CFET成埃米時代核心突破路徑

7月1日，全球頂尖半導體研究機構比利時微電子研究中心發布2026年制程技術路線圖，預測到2038年有望實現0.3納米（A3，即3埃米）制程工藝，并明確指出互補式場效應晶體管（CFET）架構是突破下一代先進制程的核心技術。這份路線圖由臺積電、英特爾、英偉達、AMD、三星、ASML等行業巨頭共同參與編制，清晰展示了未來多年芯片制造面臨的技術挑戰與發展規劃。

從納米到埃米的20年技術演進藍圖

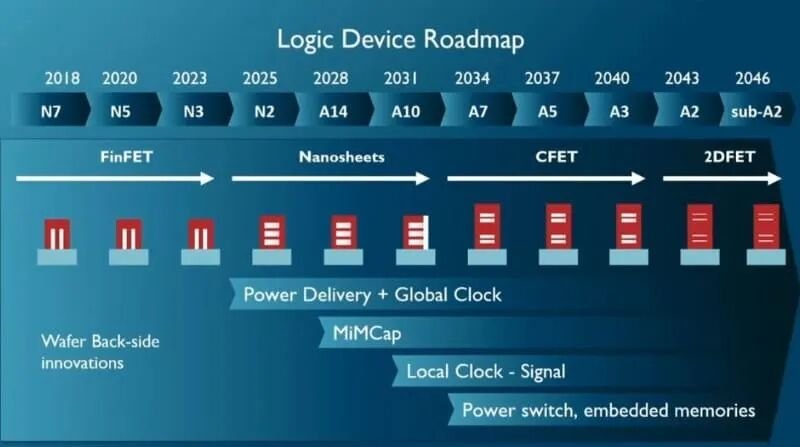

imec研發副總裁Julien Ryckaert表示，半導體產業現已進入納米片（Nanosheet，亦稱GAA全柵）時代，并將持續朝"埃"（Angstrom，1埃=0.1納米）級前進。根據imec繪制的邏輯器件技術節點演進圖，這場微縮之旅將從2018年量產的7納米（N7）一直延伸至2046年的亞2埃米（sub-A2）節點。

具體時間節點如下：

• 2025年至2031年：N2（2nm）、A14（1.4nm）、A10（1.0nm）節點繼續沿用并改進納米片F(xiàn)ET技術；
• 2034年A7節點（0.7nm）：CFET正式接棒，將p溝道納米片F(xiàn)ET和n溝道納米片F(xiàn)ET垂直堆疊，理論上可將CMOS邏輯電路的晶體管密度提高至納米片F(xiàn)ET的1.6至1.8倍；
• 2037年A5（0.5nm）與2040年A3（0.3nm）：繼續使用改進型CFET結構，并發展出縱向堆疊與鍵合（Bonding）技術；
• 2043年A2（0.2nm）及2046年亞A2節點：CFET的納米片狀溝道材料將被"二維材料"（2D FET）取代，進入全新的材料體系。

納米片（Nanosheet）架構（搭配叉片設計）將從2納米一路沿用至A10節點；之后A7及更先進工藝，將全面交棒給CFET架構。（圖自：imec）

在接觸柵極間距（CPP）方面，imec預測A14節點（2028年）CPP將縮至約45納米，A10節點（約2030年）CPP約42納米。但A10之后，傳統柵極微縮將遭遇瓶頸，CPP大致維持在42納米左右，這意味著業界無法再以傳統水平微縮大幅提升密度。芯片密度的提升將高度依賴CFET帶來的標準單元高度縮減，以及先進封裝與系統級優化。

今年初的0.2nm路線圖首次披露2046年遠景

imec在今年初發布的另一份路線圖中，首次披露了2A（0.2nm）及sub-2A以下的芯片發展路徑，時間跨度從2020年代延伸至2040年代。

該路線圖指出，水平小型化在2010年代后期已達極限。SRAM單元面積每?jī)赡昕s小一半的趨勢持續到2010年左右，此后放緩至每四年縮小一半，而自2020年以來SRAM單元面積基本保持不變。因此，未來半導體密度提升必須依靠"3D縮放"（垂直方向）、新材料以及2.5D/3D互連技術。

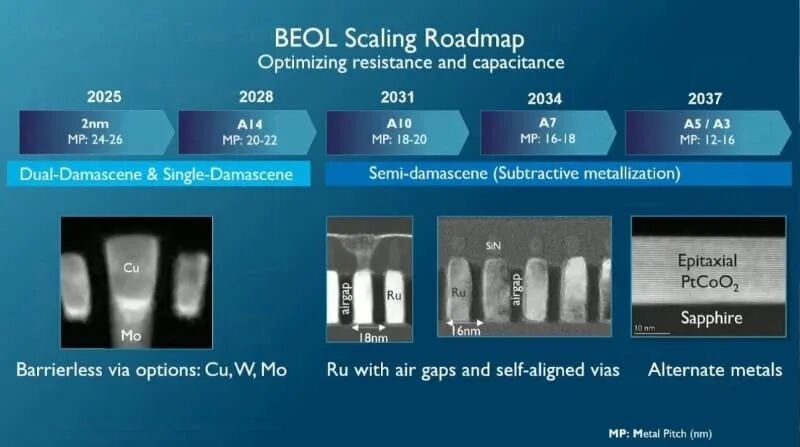

在布線技術（BEOL）方面，imec規劃了從2025年N2節點到2037年A5/A3節點的演進路徑：銅布線最小間距從24至26納米逐步縮至12至16納米；2031年A10節點開始引入釕（Ru）布線與空氣間隙絕緣；2034年A7節點進一步縮至16至18納米。

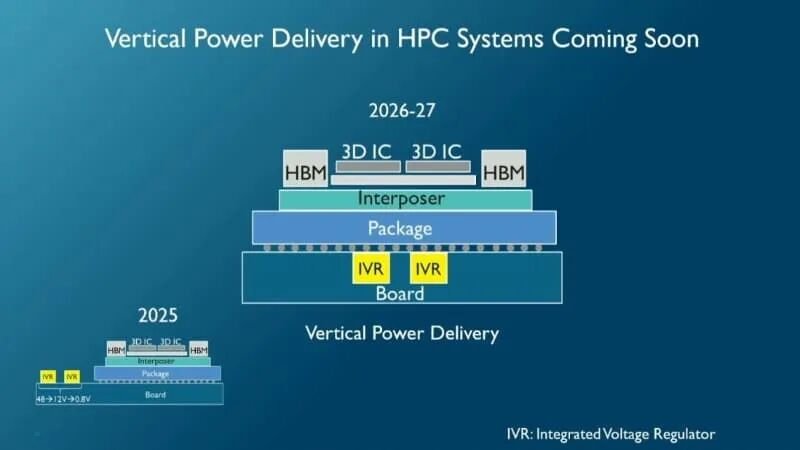

在供電技術方面，imec預測2026至2027年將出現垂直供電技術，將集成電壓調節器（IVR）集成到電路板內部；2028至2032年間，IVR將進一步嵌入封裝基板、中介層乃至芯片背面，并可能采用硅上氮化鎵（GaN）功率器件和2.5D高容量MIM電容器技術。

IBM 0.7nm率先驗證

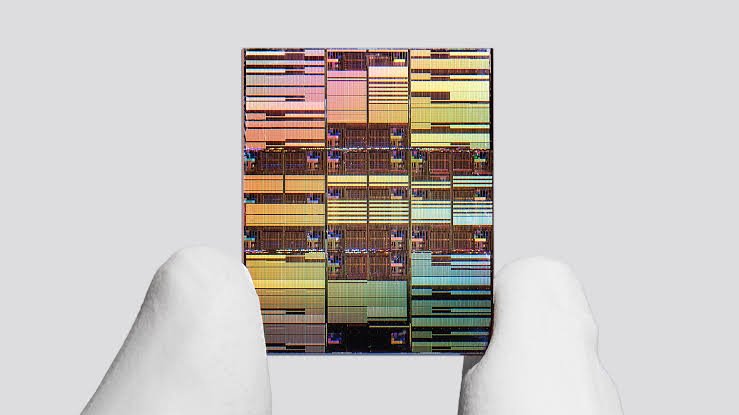

就在imec發布新路線圖前不到一周（6月25日），IBM正式宣布推出全球首款0.7納米（7埃米）芯片技術，采用三維納米堆疊（Nanostack）架構，在指甲蓋大小的面積內集成近1000億顆晶體管，晶體管密度約為IBM 2021年2nm芯片的兩倍。相較2nm節點，新芯片最高可實現50%性能提升或70%能效改善。

IBM的技術突破與imec路線圖高度吻合。IBM首創了上下晶體管均采用三層堆疊納米片溝道的設計，通過超薄介質鍵合技術將兩個晶體管垂直堆疊，實現了42nm柵極間距——這一數據與imec預測的A7節點（0.7nm）CPP約42納米的技術參數一致。IBM還采用了RBC（直接垂直連接）結構，跳過了傳統中繼光學系統，直接垂直貫穿連接上下晶體管。

IBM研究院院長Jay Gambetta表示，這一突破"將技術從納米時代推向了原子尺度"。不過，IBM自身并不擁有晶圓代工廠，其技術主要通過授權給合作伙伴（如三星、Rapidus）實現量產。這也印證了imec路線圖的另一層含義：從實驗室驗證到大規模量產，仍存在顯著的時間差。

為什么必須走向埃米？

imec強調，評估未來技術時，芯片密度不再單看晶體管尺寸縮放，而是取決于"標準單元面積"（單元高度×CPP）的下降幅度。當水平微縮逼近物理極限，行業必須轉向垂直維度。

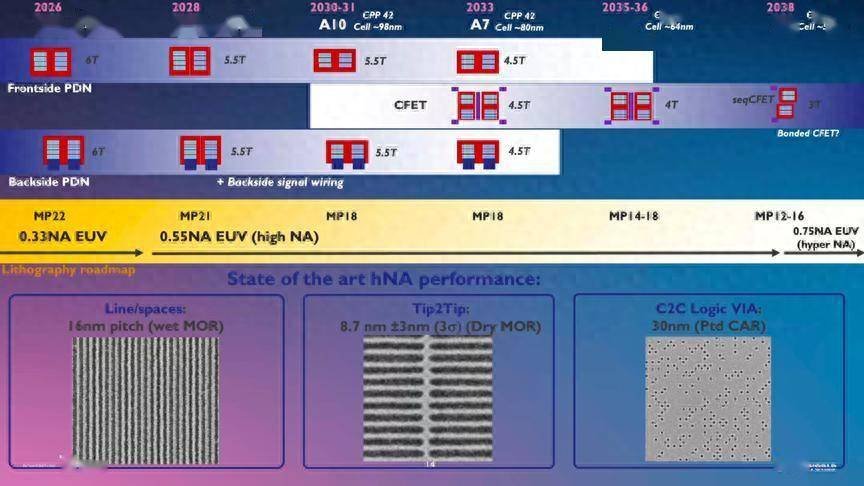

CFET之所以被寄予厚望，是因?yàn)樗诓贿M(jìn)一步縮小CPP的前提下，通過將n型和p型晶體管縱向堆疊，大幅壓縮了標準單元高度。imec預測，A7節點采用CFET后，標準單元高度可從A10的約115納米降至約80納米；到A3節點，標準單元高度目標約為50納米。

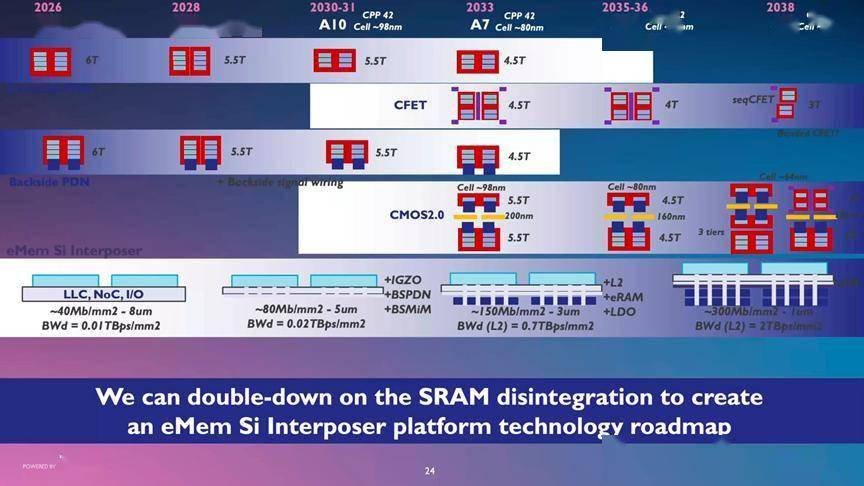

然而，埃米級制程面臨的挑戰遠不止晶體管本身。imec提出"異構大規模集成"（HLSI）和"跨技術協同優化"（XTCO）框架，指出未來系統將高度結合邏輯芯片、存儲器、供電、光學I/O與先進3D/2.5D封裝。Ryckaert明確指出，晶體管縱向集成與多芯片封裝已成為業界常態，供電設計與散熱將成為未來最嚴峻的技術瓶頸。

以背面供電網絡（BS-PDN）為例，該技術將電源網絡移至晶圓背面，正面只保留信號布線，從而簡化布局、提高信號密度。但imec的研究顯示，BS-PDN的散熱性能顯著下降——在標準配置下，CPU核心最高溫度從傳統正面供電的90.7°C升至104.3°C。通過將介電材料從二氧化硅更換為氮化鋁（導熱系數提高40倍）、優化導熱界面材料（TIM）并增加銅接地層，可將溫度降至90.2°C，但這些散熱措施會導致成本增加，批量生產中需找到平衡點。

臺積電等廠商的埃米布局

imec路線圖的發布，也印證了臺積電等行業龍頭的前瞻布局。臺積電已提前投入CFET晶體管技術的研發，以持續保持技術領先優勢。目前，臺積電已開始量產2納米芯片（N2），采用第一代納米片晶體管；正在研發A16（1.6nm）和A14（1.4nm）技術。

三星也已宣布其A16埃米級CMOS技術將于2026年第四季度量產，并計劃2029年量產1.4納米工藝。英特爾則于上周宣布其18A（1.8nm）工藝已進入風險生產階段。
