為何要使用電流輸出DAC以及怎樣有效使用它？

電流輸出DAC對比電壓輸出DAC

某些傳感器和控制回路需要接入DAC來精確控制電流。這些應用包括揚聲器線圈、螺線管和電機；開環和閉環工業系統、科學系統和光學系統中與控制相關的設置；基本電阻加熱器或精密可調諧激光器；自動測試設備 (ATE) 探針刺激；用于電池充電的精密電流輸出；以及可調光 LED（圖1）。

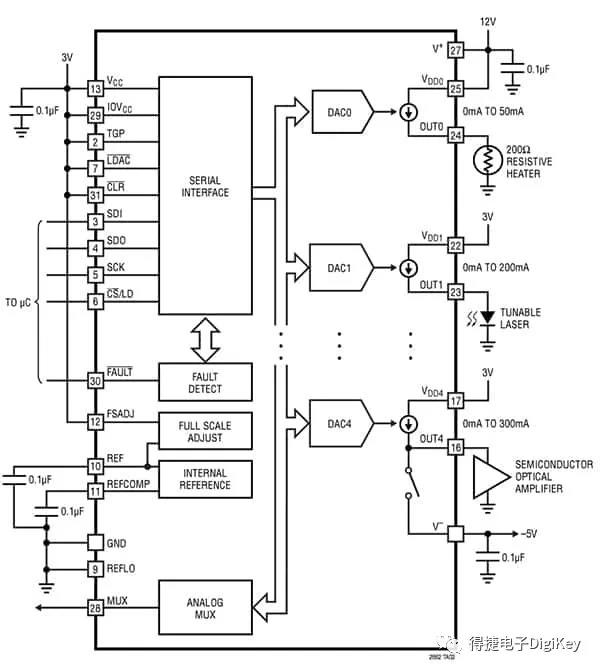

圖1：電流輸出DAC適合于光放大器節點等應用，可控制光放大器、可調諧激光器和溫度恒定的激光加熱器，本圖以LT2662多通道 DAC 為例。（圖片來源：Analog Devices）

設計人員往往不太熟悉如何使用電流輸出DAC產生精密電流輸出。一種將傳統的電壓輸出DAC轉換為電流輸出器件的方法是，添加配置為電壓-電流 (V/I) 轉換器的輸出運算放大器（圖2）。

圖2：使用運算放大器（左）或帶MOSFET升壓輸出的運算放大器（右），可將電壓源轉換為電流源，但是相較于實際采用電流輸出DAC的設計，可能相對難以實現，或在技術上差強人意。（圖片來源：Analog Devices）

然而，采用這種方法需要在材料清單 (BOM) 和印刷電路板上添加更多有源和無源元器件，并且運算放大器必須具有良好的拉/灌電流能力，否則就必須使用MOSFET升壓。此外，由于添加了更多具有獨立規格的有源元器件以及無源元器件，因此整個輸出范圍和溫度范圍內的數字輸入/電流輸出傳遞函數的誤差預算就變得愈加困難。

解決問題

無論是電流輸出還是電壓輸出器件，最初DAC大多都是由分辨率和更新速度來定義。電流輸出DAC通常不用于信號處理/分析或波形生成。此外，由于其機電特性或熱特性，電流輸出DAC的典型負載變化通常相對較慢。因此，這類DAC的分辨率范圍為12位至16位，更新速率為每秒數十或數百千次采樣。

不過，選擇或使用電流輸出DAC時，用戶必須注意并解決使用電壓輸出DAC時可能不存在的一些關鍵問題：

1. 順從電壓和壓差

2. 電流驅動范圍和分辨率（增強這兩種特性）

3. 上電復位 (POR) 和輸出毛刺等瞬態條件

4. DAC數據和輸出完整性；精度

5. 散熱

下面將以AD5770R和LTC2662為例，詳細探討這些設計問題。

1.順從電壓和壓差

除了DAC常規線性度和精度規格外，電流輸出DAC還有兩個參數是電壓輸出DAC所不具備的：順從電壓和壓差。

順從電壓是電流源輸出所需電流時所能達到的最大電壓——一種基本卻十分關鍵的情形。只要負載兩端的電壓在設計限制范圍內，電流源就可以驅動負載；要想使用電流源輸出的電流驅動負載，就必然會在負載兩端施加所需電壓。電流源可調節輸出電壓，為負載提供所需的電流。

例如，以10mA電流驅動1kΩ負載需要至少10V的順從電壓。如果該電壓降超過順從電壓，則DAC將無法輸出該電流。與之相對，如果負載電流超過電壓源的額定電流，則電壓源也無法提供標稱電源電壓。

假設用DAC（或任何電流源）驅動串聯的10個LED，每個LED上的電壓降為1.5V，電流為20mA。如果電流源不能在15V直流電壓（加上部分裕量）下輸出20mA電流，就無法輸出該電流，即使在較低電壓下可以輕松實現也無濟于事。對于電流輸出DAC而言，順從電壓越接近DAC輸出級電源軌，DAC輸出范圍越大。

為什么要討論順從電壓？盡管這是電流源的基本特性（根據V=IR），但是某些資歷尚淺的工程師只處理過電壓源，因而經常忽略這一問題。畢竟，若工程師聽說需要12V電源，第一個問題往往都是“電流是多少”。然而，對于電流源而言，相應問題應該是“順從電壓是多少”，卻常常受到忽略。

電流輸出DAC的順從電壓并不受DAC自身電源軌的限制。例如，多通道LTC2662的每個通道都有獨立的電源引腳，使各通道的順從電壓都能與負載需求相匹配，同時又能最大限度地降低總耗散功率。

此外，電流輸出DAC也具有壓差限制，即DAC所需的最小壓降以維持輸出調節。壓差是負載電流的函數；壓差越小，DAC的工作范圍越寬。5通道LTC2662的電流輸出具有高順從電壓，輸出200mA電流時可保證1V壓差（圖3）。

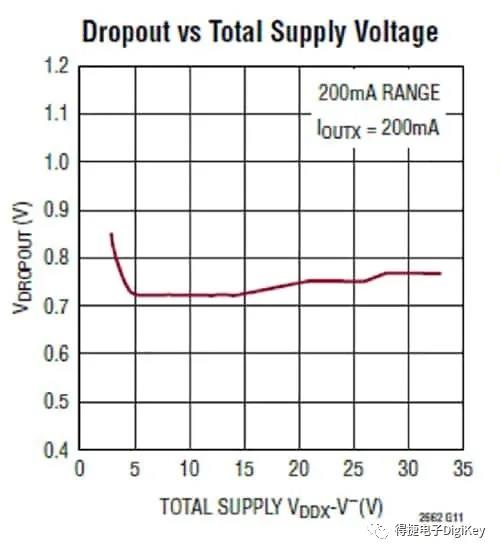

圖3：在整個電流輸出范圍內，LTC2662的壓差都低于1V，確保所有輸出電流值時都有足夠的工作裕量。（圖片來源：Analog Devices）

圖4：Analog Devices的AD5770R是一款6通道14位電流輸出DAC，具有片上基準電壓源和串行外設接口 (SPI)，以及許多其他特性和功能。（圖片來源：Analog Devices）

通道 0：0 mA 至 300 mA，-60 mA 至 +300 mA，-60mA 至 0 mA

通道 1：0 mA 至 140 mA，0 mA 至 250 mA

通道 2：0 mA 至 55 mA，0 mA 至 150 mA

通道 3、通道 4、通道 5：0 mA 至 45 mA，0 mA 至 100 mA

• 為增加最大驅動電流提供便捷的解決方案

• 最大輸出范圍較小但分辨率相同，因而步長雖較小，但輸出的電流更精確

• 允許組合輸出以獲得低/高分辨率

就第一點而言，這些電流源可以簡單地并聯。例如，AD5770R的通道1 (250mA) 和通道 2 (150mA) 疊加，可以提供400mA的總驅動（圖5）。當然，設計人員不能忽視以下警告：順從電壓必須在規格書規定的范圍內；輸出電壓必須保持在規格書規定的最大絕對額定值范圍內。

圖5：這些DAC的輸出可以并聯組合，因此可輕易提供大電流；本圖中，250mA電流源和 150mA電流源可提供400mA可完全輕松控制的電流。（圖片來源：Analog Devices）

同樣，5通道LTC2662具有八個電流范圍，各通道均可編程，滿量程輸出達300mA、20 mA、100mA、50mA、25mA、12.5mA、6.25mA和3.125mA；這些電流均可組合，最大輸出電流可達1.5A。

借助低分辨率和高分辨率設置（上述第三點，即最后一點），并行輸出還能提供一種簡便方法來提高所需標稱輸出值的整體分辨率。將一路寬范圍輸出與另一路小范圍輸出并聯，前者可設為低分辨率，而后者設為高分辨率，以此提供的分辨率即可超出各通道的12/16位額定值（但必須占用5通道中的2個）。

3.上電復位 (POR) 和輸出毛刺等瞬態條件

許多應用中，上電時的DAC輸出（稱為上電復位，POR）是個難題，因?yàn)樘幚砥鳎捌滠浖o法立即初始化DAC。雖然在處理器代碼中DAC初始化具有最高優先級，但是具有多個直流電源軌的處理器啟動時間可能比簡單的DAC更長。

處理器與DAC的啟動時間差可能導致不可接受的DAC輸出——例如，使用DAC控制活動元件的情況。因此，了解POR時DAC通道的狀態就顯得尤為重要。基于上述原因，LTC2662的輸出在上電時復位為高阻態，使系統初始化保持一致且可重復。AD5770R具有異步復位引腳，可由硬件定時器或復位鎖定驅動；將引腳置為邏輯低電平10ns以上，即可將所有寄存器復位為默認值。

此外，輸出轉換時的毛刺可能也是個難題。每當DAC加載新代碼模式的數據位時，由于兩種代碼間存在時鐘偏移，因而在新舊代碼轉換過程中，DAC會產生錯誤輸出；與POR一樣，這可能也不可接受。為避免這種情況，LT2662和AD5770將DAC加載的緩沖數據增加一倍。單個或多個通道的所有數據位均可寫入相應的輸入寄存器，而不會影響DAC輸出。向器件發出“加載DAC”的單一命令，即可將輸入寄存器內容發送到DAC寄存器，更新DAC輸出而不會出現毛刺。

4.DAC數據和輸出完整性；精度

這類DAC所適用的應用大多具有活動元件和機械元件，因此或許有必要驗證DAC的性能。這就需要注意 DAC 的數字輸入及實際電流輸出值。

針對完整性問題，AD5770R和LTC2662等高級DAC可提供多種解決方案：數據回讀、基于內部循環冗余校驗 (CRC) 的數據完整性確認以及間接輸出電流測量。前兩種用于發送到并存儲于DAC的數據確認；第三種用于監視DAC產生的電流。

由于軟件必須啟動回讀并將其值與原始發送值進行比較，因此基本數據回讀需要處理器操作，并會產生CPU負載。但是，AD5770R的內置CRC功能并不會造成負擔。AD5770R對片上數據寄存器定期執行后臺CRC操作，確保存儲器位不會損壞。如果確定存在數據錯誤，就會在狀態寄存器中設置報警標志位。

確保DAC性能可靠性的最終測試是測量輸出電流和順從電壓值。AD5770R和LTC2662均具有診斷功能，允許用戶通過多路電壓來監控所對應的這些參數。用戶可以選擇多路復用器輸出對應的電壓，從而使用外部ADC進行測量。對于AD5770R而言，電流監控可精確到滿量程輸出范圍10%以內，足以確定過失誤差和故障。如果設計人員需要輸出監控精度更高，則可以校準讀數。

DAC 輸出的絕對精度很大程度上取決于基準電壓源和一些內部精密電阻的性能。AD5770R包括1.25V基準電壓源，最大溫度系數為15 ppm/℃；LTC2662的1.25V基準電壓源則為10ppm/℃。借助這些DAC中精密基準電壓源的性能，設計人員可以更輕松地實現整個系統的精度目標，因?yàn)檫@些基準電壓源也可供外部使用（增加外部緩沖即可）。

規格值分別為10ppm/℃和15ppm/℃的內部基準電壓源可能完全足以應付多數情況。但是，考慮到這些DAC寬泛的工作溫度范圍（AD5770R：-40℃至+105℃，LTC2662：-40℃至125℃），基準電壓源在某些情況下可能會因溫度導致偏移過大。

這兩款DAC均提供了解決方案：可使用外部基準電壓源，并為該基準源提供內部緩沖器。如果需要的溫度系數較小，也可以選擇低漂移基準電壓源，如LTC6655（溫度系數為2ppm/℃）。使用這種高性能外部基準電壓源并非易事：需要格外注意電路板布局、機械應力、生產焊接溫度曲線及其他易于損害特定性能的細節。

5.散熱

務必謹記這些DAC均以受控電流的形式為負載供電。因此，IC耗散和自熱都是必須分析的問題，確保不會超過內部芯片的最大允許溫度。在多數情況下，需要通過印刷電路板來散熱，其中使用IC焊球作為熱導管。

熱分析時，首先分析各通道的峰值電流、平均電流及其相關耗散。然后對IC到電路板的路徑和電路板的散熱能力進行熱建模（例如層數、可用銅面積以及使用相同散熱區域的其他元件）。AD5770R（使用2.9V至5.5V單電源供電）規格書上提供的計算示例顯示，多路輸出均提供指定電流時某環境溫度下的功耗。設計人員可以此為指南并針對具體情況進行初步分析。

為了避免不必要的耗散，LTC2662的各輸出通道均具有獨立電源引腳。各通道均可由2.85V至33V的獨立電源供電，從而針對各種負載調節各通道的耗散功率和順從電流裕量。

盡管概念很簡單，但是AD5770R和LTC2662等多通道電流輸出DAC具有大量的寄存器，可用于控制范圍設置、數據加載、回讀和標志位等基本功能。除了SPI總線和DAC輸出所需的物理連接外，還具有許多其他選項。

基于上述原因，使用評估板（例如適用于LTC2662及相關軟件的DC2629A-A）可以節省時間并最大限度地減少煩惱，同時還可以在實際應用場景中簡化DAC的性能評估（圖6）。

圖6：演示電路和評估板（例如適用于LTC2662電流源DAC的DC2629A-A）簡化了連接，允許隨時使用多通道電流輸出DAC的眾多功能和特性。（圖片來源：Analog Devices）

該評估板專為16位LTC2662設計，簡化了與DAC的連接，并且可以評估外部基準電壓源的使用等可選特性。該演示電路通過USB電纜連接用戶的計算機。

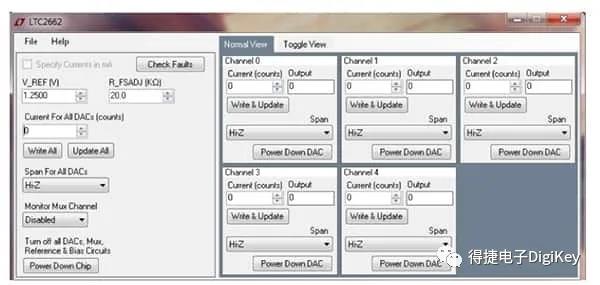

隨附軟件的GUI控制面板可用于執行DAC，輕松使用所有特性和功能（圖7）。

電流輸出DAC雖不如電壓輸出DAC廣為人知，但是對于許多實際應用和負載而言都是不可或缺的器件。這類DAC，尤其是Analog Devices的AD5770R和LTC2662等輸出電流較大的多通道器件，可提供眾多功能和用戶設置，使設計人員能夠在目標應用中優化其適配性和性能。用戶若能了解這類DAC 及其特性，必能受益于其功能和特性。
