智能手表之雙頻GPS如何提高定位精度？

GPS不準確一直是智能手表行業中備受消費者詬病的主要問題之一。最近，智能手表行業出現了多款搭載雙頻GPS的產品，似乎雙頻GPS有開始在智能穿戴上流行之趨勢。本文主要討論雙頻GPS在智能穿戴/智能手表上如何提高定位精度。

雙頻GPS

雙頻GPS其實早已不是什么稀奇高端的配置，在手機上，大約在2018年就開始有機型配置此類芯片或者模塊。

但是在智能手表上，由于對體積、功耗以及天線的要求更高，所以最近才出來這類模塊。

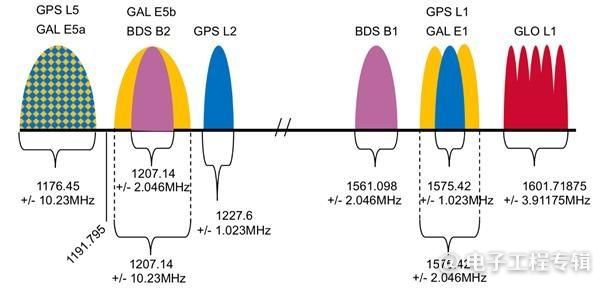

GPS的信號頻段包括：L1波段：1.57542GHz, L2波段：1.22760GHz, L3波段：1.38105GHz, L4波段：1.84140GHz，L5波段：1.17645GHz。L1是以前通用的，L4,L5是比較新的頻段。

其中單頻GPS只能接收L1頻段的載波信號，定位精度5米左右，雙頻可用L1和L2，L2一般用在勘測和軍事，民用的雙頻是L1+L5，定位精度最高可達30厘米。

目前GPS、Galileo、QZSS三種衛星系統陸續開始在L5波段增加發出的民用信號，即為GPS L5C、Galileo E5a、QZSS L5信號。

• 雙頻GPS的優勢

雙頻GPS可以提升導航定位精度。與L1信號相比，GPS L5C與Galileo E5a信號測距碼的碼片速率提高了10倍，因此，由于信號經過多條路徑傳播而引起的誤差的抑制能力，也相應地提高了約10倍；同時L5波段具有較寬的帶寬和較高的發射功率，因此抗干擾能力與噪聲性能也將有顯著的提升。

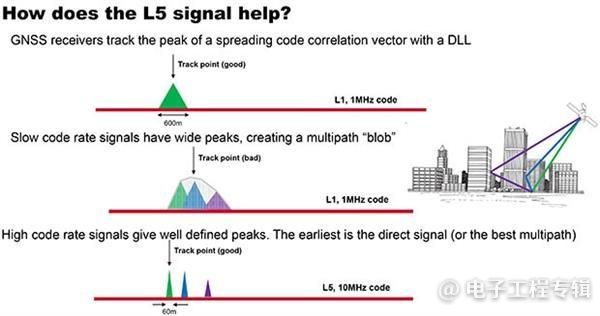

在技術上，L5頻段信號直射和反射更難疊加，從而可以降低對定位精度的影響。

藍色和紫色的反射信號難以影響綠色的直射信號，因此定位時可以獲取更準確的位置信息。

• 配置雙頻GPS的智能手表

目前配置了雙頻GPS的智能穿戴手表有HUAWEI WATCH 3 Pro，小米Color 2，華為GT 3和 GT Runner（跑表），以及國產高端跑表高馳VERTIX 2。

其他跑步方面的專業智能手表鮮有配置雙頻GPS。

雙頻GPS實測定位精度如何，怎樣提高精度？

雙頻GPS在硬件上具有同時接收兩個波段的衛星信號的優勢，理論上精度更高，但是實際測試中，有的卻大相徑庭，甚至比普通單頻GPS的定位精度和測距誤差更大。下面是配置雙頻GPS的某智能手表實測情況。

紅框中的兩段是來回跑步所獲得的軌跡，兩次經過同一路段的時間相差不超過5分鐘，但軌跡明顯差距較大，且其他軌跡也多偏離道路（沿馬路邊跑步）。

那為什么明明配置了雙頻GPS，軌跡還是這般飄忽不定呢？

其實，雙頻GPS的定位精度盡管有先天上的硬件優勢，但更重要的還與GPS終端接收天線、GPS 軌跡算法、地圖大數據算法、以及GPS+WiFi/蜂窩算法相關。

• GPS接收天線

雙頻GPS在芯片基礎上支持接收兩個頻段的衛星信號，但還需要有天線接收信號的能力。智能手表由于其體積小，天線的大小、長度以及布局都受到很大的限制。

這方面，華為智能手表中最新的面向跑步領域的GT Runner就在天線方面進行了創新。

據介紹，華為GT Runner采用了懸浮式隱藏外置天線設計，將定位天線隱藏于聚合纖維材質的表耳中，減少金屬遮蔽造成的定位信號影響，同時支持GPS、北斗、GLONASS、GALILEO、QZSS五大衛星系統雙頻協同定位，能有效提升樓宇、林蔭道等遮擋環境下的定位精度，可以準確區分馬拉松比賽過程中主道與輔道，定位性能較傳統設計提升135%（數據源于華為實驗室），可輕松實現馬拉松跑道級精準定位，這也是華為截止目前定位最精準的成人智能手表。

然而，根據網上一些專業跑者的實測，在有遮擋的地方，還是沒有手機定位準確。

其實，這是因為手表芯片處理能力有限，無法或者沒有實時的對GPS軌跡進行算法糾正。

• GPS 軌跡算法

GPS 衛星發送的導航信息是每秒50位的連續的數據流，每顆衛星都同時向地面發送以下信息：系統時間和時鐘校正值、自身精確的軌道數據（星歷，ephemeris） 其他衛星的近似軌道信息（歷書，almanac） 系統運行狀況。

GPS信號與時間星歷有關。GPS星歷是指衛星軌道信息或某一時刻軌道參數及其變率或某一時刻衛星位置及其變化率。分為預報星歷（又叫廣播星歷）和后處理星歷（精密星歷）。

GPS廣播星歷：包括某一參考歷元的軌道及其攝動改正項參數。共有16個參數。用C/A碼傳送的星歷叫C/A碼星歷，精度為數十米。

后處理星歷：用P碼傳送的星歷叫P碼星歷，叫做精密P碼星歷，精度為5米。用于軍事目的。大部分用戶得不到。一些國家某些部門根據各自跟蹤衛星的精密觀測資料來計算出的星歷。事后提供給用戶。

民用消費產品只能得到GPS廣播星歷。似乎沒有改進的空間了。

但隨著技術的發展，特別是AI的出現，GPS軌跡算法還可以在廣播星歷上進行AI糾正。這方面行業內普通智能手機/智能穿戴手表做的很少。

• 地圖大數據算法

GPS信號直觀呈現出來的結果就是在地圖上，一般來說，智能手表（智能手機也一樣）僅僅是把得到的GPS信號（有的進行糾偏處理）在地圖上顯示出來。然而，當智能設備攜帶在人身上時，不可能在一兩秒的時間穿越一座建筑物或者快速飛越一條數米寬的馬路。這是常識。因此，完全可以根據地圖上的道路信息進行GPS信號的糾偏。利用GPS上一段歷史軌跡的連續性或者說慣性與地圖上的道路以及建筑物等進行對比，實現大數據算法糾偏。

其實這個算法很早就有了，十多年前的凱立德僅僅是離線地圖就能非常好的進行車道慣性導航。

只是，現在普通的智能穿戴手表沒有在這方面進行深入的研發。當然，也受限于智能手表的體積與芯片算力和續航以及App應用限制（大部分智能手表沒有地圖App或者無法長時間開啟地圖App）。

• GPS+WiFi/蜂窩算法

GPS+WiFi/蜂窩算法在智能手機上已經不陌生。但是目前很多智能手表沒有配置移動通信模塊，以前的兒童手表會有插卡式，現在開始流行eSIM卡（虛擬卡）的形式。但是，據網上實測，配置了eSIM功能的智能手表在開啟蜂窩功能后，其GPS定位似乎更糟糕。

究其原因，是由于智能手表的電池一般僅有400-500mAh左右，需要嚴格控制耗電，因此其eSIM功能大部分采用不連續工作狀態，也因此出現GPS+蜂窩算法不穩定甚至定位精度更差的情況。GPS+WiFi也是類似。

結語

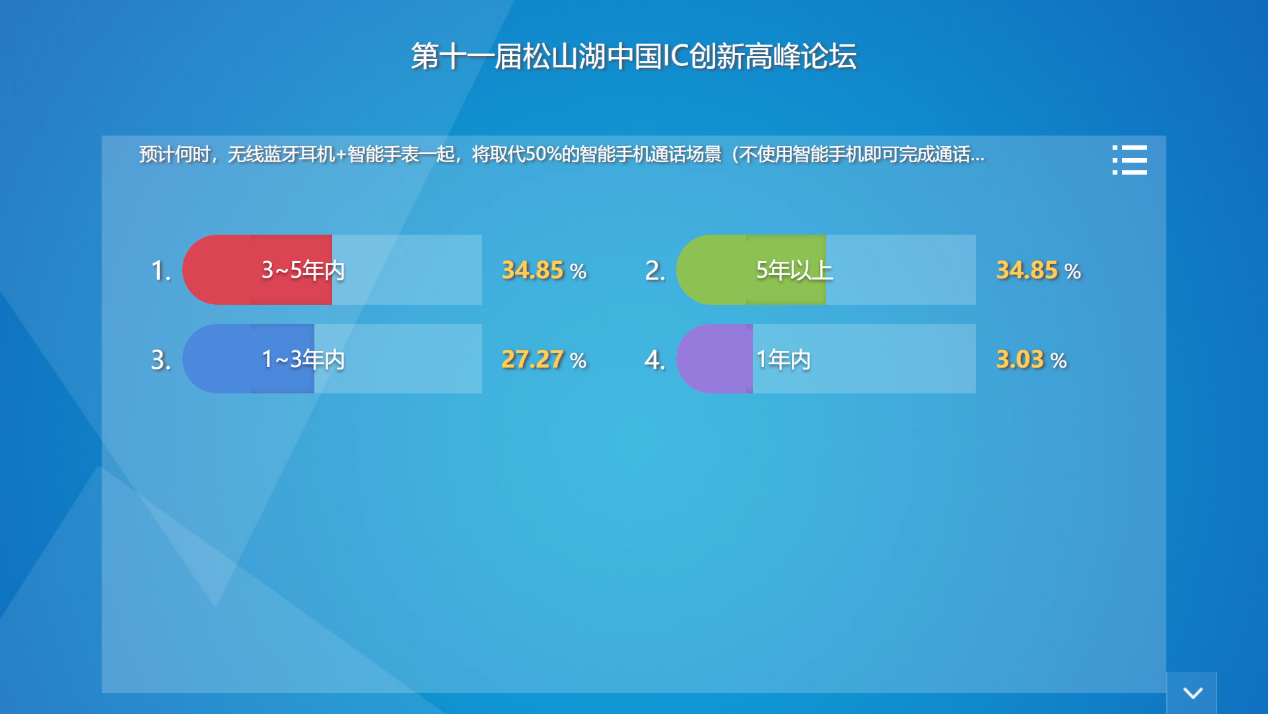

2021年的第十一屆松山湖中國IC創新高峰論壇的圓桌論壇上，討論了業界一直期待的「下一代智能手機」- 智慧可穿戴設備的發展機遇與挑戰，并進行了投票：預計何時，無線藍牙耳機+智能手表一起，將取代50%的智能手機通話場景（不使用智能手機即可完成通話），場內外嘉賓與觀眾對此問題的投票結果是：

5年內 與 3-5內的投票結果相同。

隨著時代的進步和技術的發展，手機會逐漸被另外一種智能終端所取代，而智能手表，無論是其便攜性和易用性都逐漸的顯露出更能夠滿足人們的需求。

盡管現在的定位技術多種多樣，但GPS是絕大部分智能設備的主要配置之一，無論是單頻GPS還是雙頻GPS，結合智能設備本身以及地圖等大數據的算法才能解決和滿足不斷發展的智能穿戴設備的需求。
