從這顆能跑AI的MCU，談瑞薩的AI生態布局

今年提“端側AI”的半導體企業特別多——這個詞出現的頻率比去年高了不少。不光是PC、手機端側的生成式AI推理，還包括IoT、嵌入式應用的TinyML、各種機器學習新技術。仿佛AI真的在改變一切。但說白了，這不就是AIoT嗎？

不過進博會期間，瑞薩電子正式發布RA8系列芯片，這是行業內首款基于Arm^® Cortex^®-M85的MCU；借助Arm Helium技術，大幅提升了MCU的DSP、AI/ML性能。我們和瑞薩電子嵌入式處理器事業部高級經理吳頻吉聊了聊，發現今年這種進階版的AIoT，在端側AI資源的挖掘上也變得更加激進了。

不僅是RA8，借助這顆芯片的發布，我們可以從AI的角度，來看看瑞薩的產品布局和戰略。這對于我們理解工業、物聯網、基礎設施領域，芯片層面的AI技術發展也會有價值。

高性能+AI的MCU

先來談?wù)凴A8系列芯片本身。Arm官方目前對于Cortex-M85的宣傳是“采用Arm Helium技術，最高性能的Cortex-M處理器”，是“高性能微控制器的新里程碑”，以及“最高的標量、DSP與ML性能”。Arm預設的M85應用場景是IIoT、智能家居、汽車等。

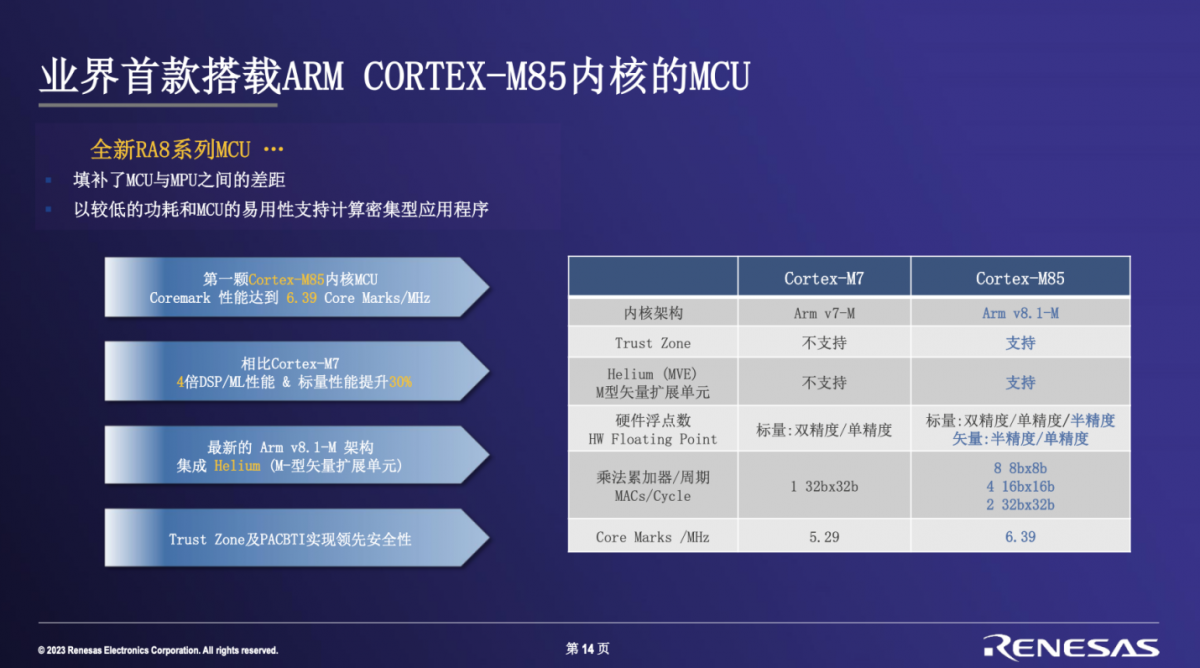

那么很顯然，基于Cortex-M85的RA8系列MCU，一定在性能上是比較彪悍的。瑞薩給出了M85和M7之間的比較——Cortex-M7實際上也是過去幾個月，我們從很多MCU企業那里看到的高性能架構選擇。

這張表基本給出了Cortex-M85的一些關鍵屬性。包括升級到Armv8.1-M，安全性方面加入了TrustZone，而且還特別配了“M型矢量擴展單元”Helium。Helium本身是Armv8.1-M架構的擴展，用于大幅提升ML與DSP性能。

在Helium之前更有名的Neon——今年3月我們?cè)?a href="http://www.wojiuyaomai.com/news/202303205152.html">全國大學生電子設計競賽頒獎禮上看到過瑞薩為比賽準備的RZ/G2L，其中的AI推理就基于Cortex-A55的Neon擴展——當然那就不是MCU范疇了。Helium和Neon在方向上是類似的，只不過前者規模會更小，著力于低功耗；另外Helium也有一些循環預測、復雜數學計算、scatter-gather內存訪問之類的新特性。

加上M85本身的設計變化，RA8的性能相比基于Cortex-M7的MCU就會有個相對顯著的提升，包括基于CoreMark測試的每時鐘周期單線程性能達到6.39 CoreMarks/MHz；以及4倍DSP/ML性能提升、標量性能提升30%——這就完全符合Arm此前設計Helium預設的2倍數據通路寬度提升，以及4倍DSP/ML性能提升。

從更高層級來看，具體到RA8M1的構成與配置如上圖：包括最多2MB Flash，總共1MB SRAM——“客戶做控制類應用不需要掛任何東西”；通信接口涵蓋以太網、USB、CAN-FD等主流組成，“還集成了一個八線SPI（Octal SPI），這個一般在MPU上才用的比較多，可以拿來接Octal Flash或者HyperRAM”；

以及功能安全之外，還有信息安全相關構成，包括RSA4K，ECC——“這里面我們還支持Ed25519，在MCU里面也不多見”，SHA-2等。“對于信息安全需求而言，RA8支持目前幾乎所有主流產品。”吳頻吉談到。

另外就是作為MCU，相比于MPU和SoC，“它也很容易做開發”，“各種接口也能夠讓客戶快速上手”。此前我們也看到，基于市場對算力需求的提升，不少?gòu)S商多有基于Cortex-M7的高性能MCU推出。但其中的大部分還是“以MPU的方式來做MCU”，吳頻吉說，“里面沒有存儲器，電源設計也比較復雜。就相當于SoC設計，只是把核改成了實時核。”

吳頻吉強調說，瑞薩面向的客戶群體對于可靠性、安全性要求都很高，“我們還是以MCU的方式，提供更高的算力給客戶”，包括仍以內置flash的方式，確保可靠性與安全性；加上Cortex-M85在能效表現上也優于M7，“很多客戶還是希望MCU的功耗控制在一定范圍，至少不需要散熱片和風扇”，但仍然需要滿足性能需求——“M7要做到相同的性能需要六七百M(fèi)Hz的頻率，AI就更不用說了”。“在這樣的情況下，我們定義了RA8這個產品，并且做出來了。”

“客戶其實一直在找這類型的產品，因?yàn)槭袌?chǎng)上以前沒有選擇。以前他們也只能選那種外置flash的方案。”“RA8相當于填補了市場需求的空白。這個需求一直都有，尤其AI近一年火了以后，大家在終端AI這塊的需求越來越強烈。”“以前有些開發者為了用上AI，因?yàn)闆](méi)得選，硬是上了一套Linux系統，遇到各種各樣的問題。我們提供這樣一個選項，在開發者不需要太大改變的情況下，實現很多原本無法實現的功能。”

△ 瑞薩在進博會展位上展示的人物識別AI套件，基于RA8D1——這個demo具體是檢測攝像頭拍到的人物，即便部分被遮擋也能正常檢測；檢測距離可以達到20米。模型訓練超過3200萬張圖片，支持180°全視角攝像頭；

瑞薩列舉的目標應用方向包括智能人物檢測傳感器；安全攝像頭和視頻分析；視頻會議與網絡攝像頭；可視門鈴和智能家居攝像頭等...幾年前應該沒人想過，只是一顆MCU就能干這些吧...

應用開發理念的轉變

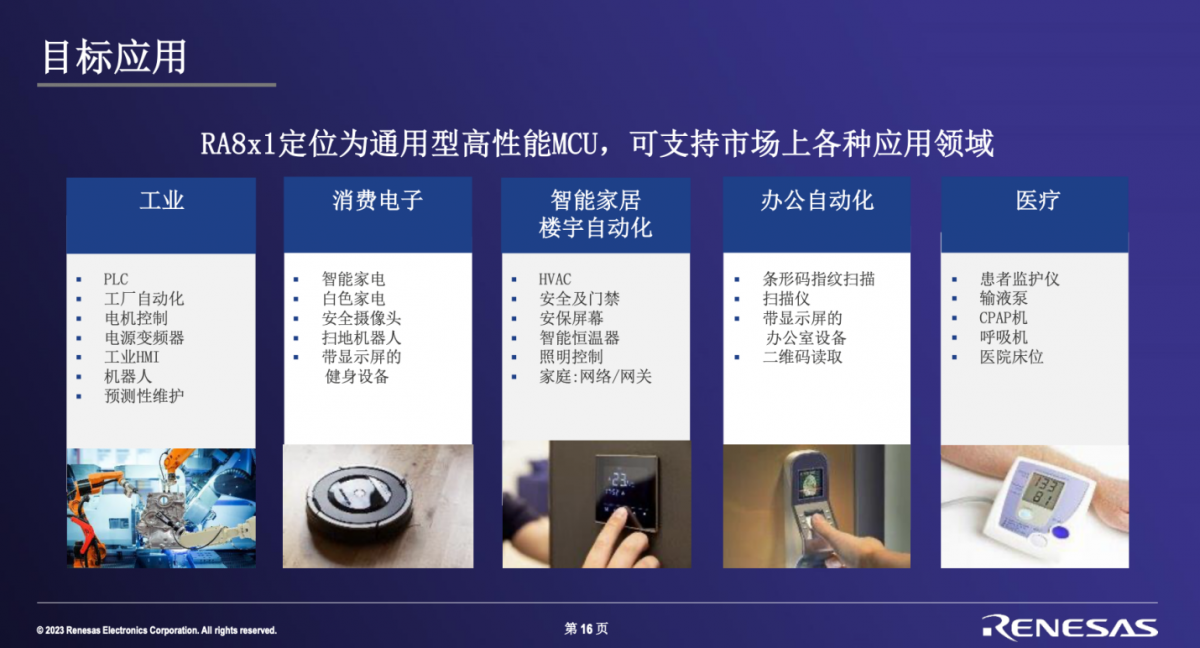

吳頻吉列舉了RA8系列的一些應用方向，涵蓋工業、消費電子、智能家居/智能樓宇、辦公自動化、醫療等。

“這款芯片仍是個通用品，可以用在任何地方”——當然基于對RA8的介紹，不難發現這是個更適用于強調端側AI或者要求一定性能，以及包括對信息安全有要求的應用上。

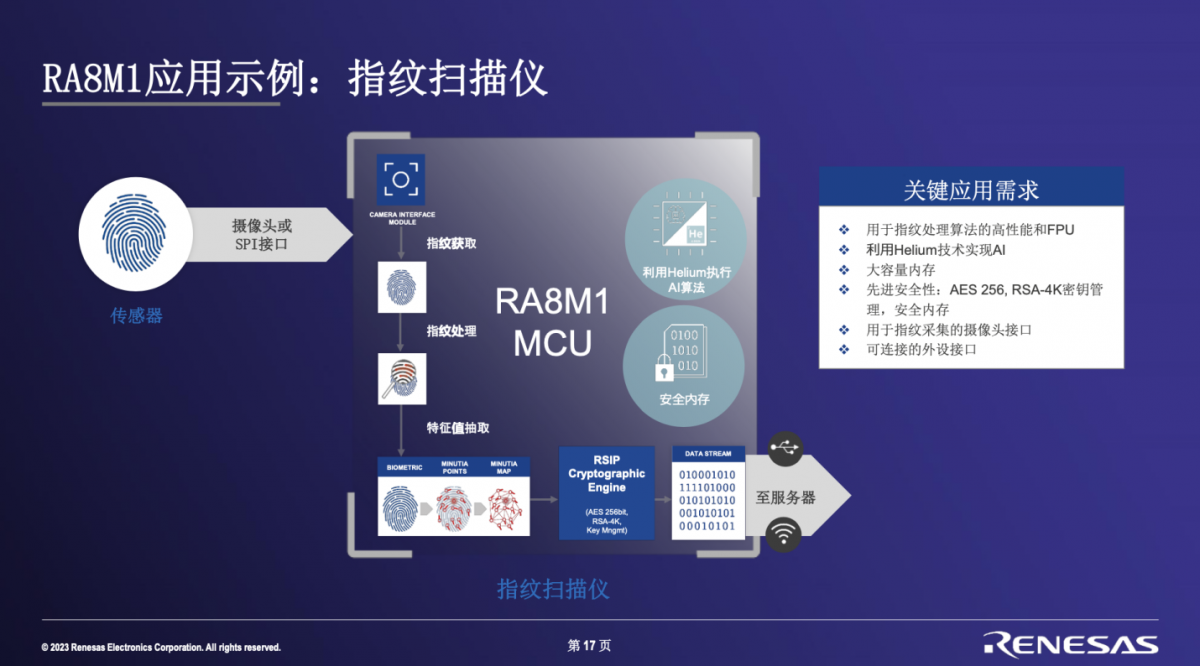

值得一提的是，RA8系列介紹中提到“用戶界面”部分包含CEU攝像頭接口——吳頻吉特別談到了指紋掃描儀的應用示例，對應的基于CEU攝像頭接口，也就能在系統中接指紋光學傳感器。這個應用應該是相對典型，可代表RA8芯片諸多特性的。

其一在于算力足夠支持指紋識別。第二，可以做AI相關的進一步處理：“比如說某些情況下，存在用指紋貼片、非本人代打指紋的可能，借助AI就能進一步識別是否是本人。比如一般我們摁指紋，不同時間點，力度會有變化，AI很容易做出這方面的判斷。”

第三，生物特征識別必然意味著安全性需求，“芯片也支持RSIP Cryptographic Engine加密引擎，對指紋特征數據做加密和傳輸”，RSIP應該是瑞薩特有的一個安全I(xiàn)P；加上TrustZone區隔專門的安全區域做處理，“做到符合當前安全需求的系統”。 這個例子也就囊括了算力、AI、安全功能、通信功能的不同需求。

尤為值得一提的還是端側AI的某些功能實現。對此，吳頻吉表示，隨著端側AI的出現，“開發理念已經完全不一樣了”，“可能開發者思考的不再是用什么樣的算法來實現功能，而是有多少實用的數據來實現對應的算法”，數據在其中是關鍵，“數據會在未來的開發流程中占據很重要的位置”。

“以前的想法大概是我要怎么做，判斷這個東西是0還是1；而現在的想法是，在知道有0和1的情況下，（給AI模型）喂100萬個數據，然后（由AI模型）判斷哪個是0，哪個是1。我們不需要關心AI是怎么判斷的。”AIoT“開發的理念更多要轉換到以數據為中心，而非以算法為中心。數據變得越來越重要，數據量會越來越大。”吳頻吉多番提及數據的重要性，“理念上我們?nèi)鹚_也往前趕，更多地將數據作為我們的發展重心。”

“我們認為AI一定是大勢所趨，包括邊緣和端側設備。”“就端側AI這一塊，我們希望做一些事情，也希望幫助國內的客戶，更快地實現產品構想。” “現在的開發流程，和原來嵌入式開發可以說有了翻天覆地的變化，我們的很多客戶也已經看到了。一旦適應了變化，流程就會變得完全不同。”RA8顯然就是這一時代背景下的產物。

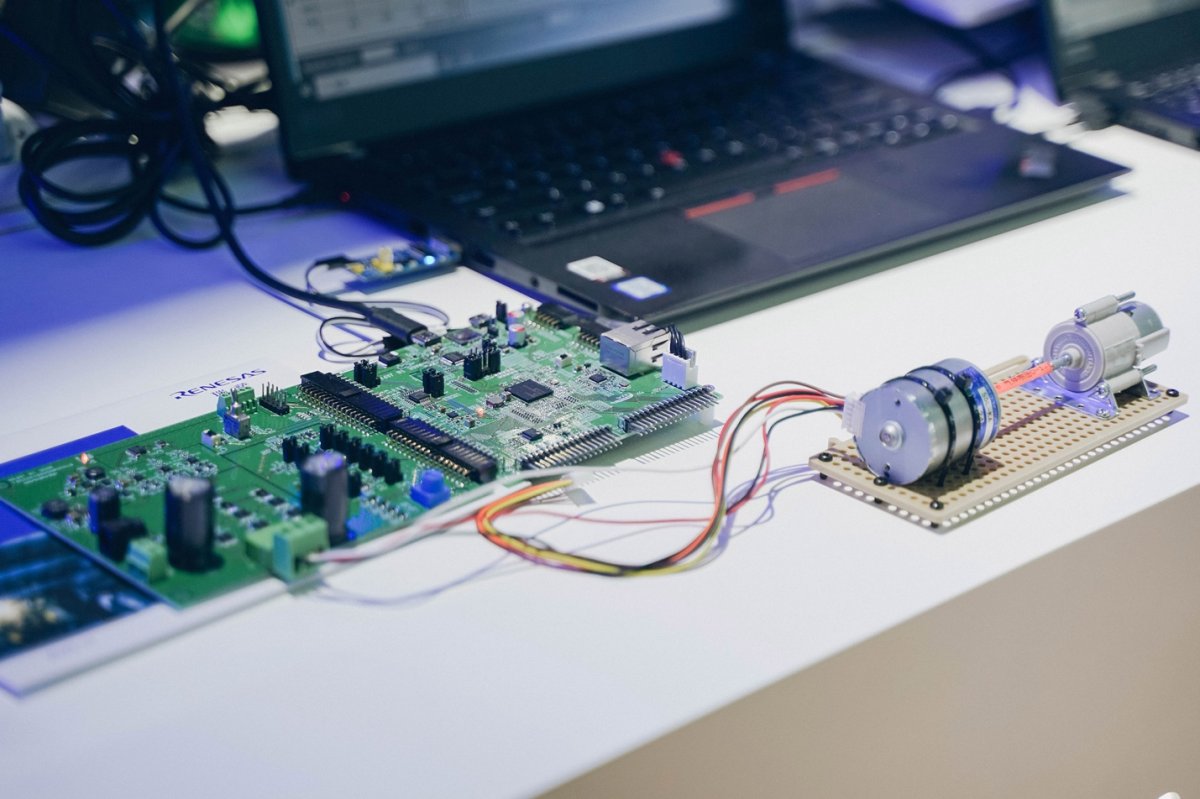

△ 這是個馬達異常檢測AI套件的展示，用到了Reality AI的工具——進行電機運行的數據分析采集，生成AI模型，進行電極異常檢測。介紹中提到AI模型僅占用20K Flash和9K RAM，推理時間約3.5ms，準確度>90%，而且不需要額外的傳感器...

在開發上，PC端用簡單的Python腳本來采集數據，基于網頁端的工具組件，導入數據、統計分析、抓去特征值，就能生成所需的AI模型庫。

瑞薩的AI芯片與生態布局

從RA8擴展開去，我們嘗試觀察一下目前瑞薩的AI芯片與生態布局。熟悉瑞薩MCU產品線的讀者應該知道，“RA”是瑞薩的Arm內核MCU系列產品。而RA系列內，又有RA2, RA4, RA6和目前新推出的RA8幾個系列。從性能定位來看，RA8是其中的旗艦產品。

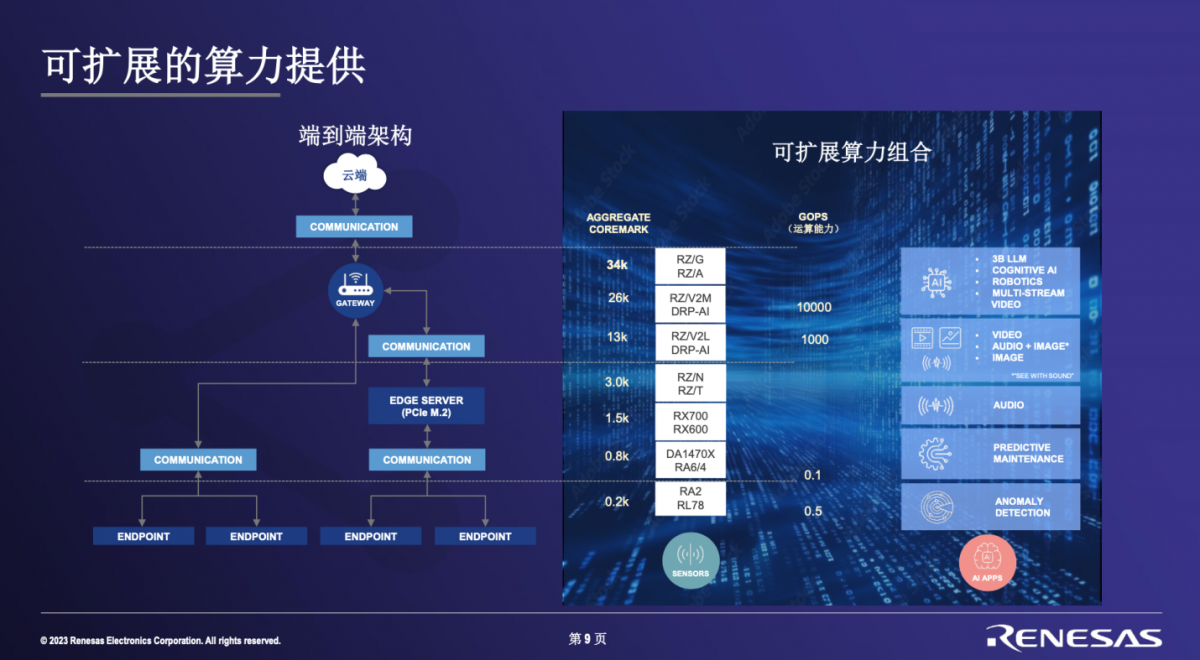

如前所述，RA系列更多是定位于端側設備的。若基于算力來看瑞薩MCU/MPU的產品布局，則瑞薩的芯片除了云端以外，在邊緣和端側都有覆蓋。這里的“邊緣”主要是指網絡網關、邊緣服務器。具體分布如下：

瑞薩稱其為“可擴展的算力提供”，包括高端定位、達到34k CoreMarks的RZ/G系列，往下到RZ/V, RZ/N, RZ/T, RX700, RX600...及端側設備中更追求低功耗的RA2, RL78。

這次發布的RA8，從CoreMarks算力來看是介于RZ/T到RX700中間附近的定位（基于RA8M1的480MHz主頻，及6.39 CoreMarks/MHz每周期性能），是端側設備中偏強性能的應用方向了。

這張圖基本也可某種程度看做瑞薩的數字芯片方向，“AI”產品分布。實際上，在瑞薩定義的網關這個算力需求區間內，諸如RZ/V這樣的芯片還提供專門的DRP-AI加速器，能夠達到TOPS級別算力水平。這和RA8的Arm Helium級別的DSP/ML算力加速就又不同了。

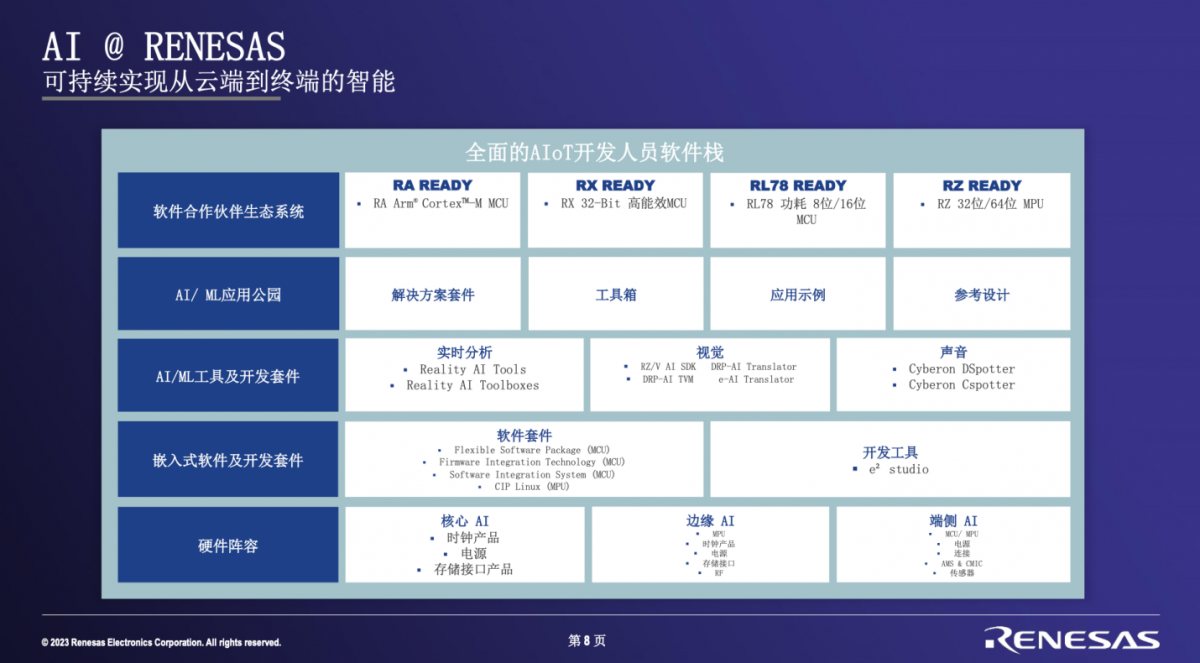

從“軟件合作伙伴生態系統”的角度來看，瑞薩的AI相關產品及開發生態大致如上圖所示。“每個瑞薩的MCU、MPU產品線，我們都有對應的partner ecosystem。”吳頻吉解釋說。對應的AI/ML“應用公園”，開發工具及各類中間件、轉譯工具也在圖中做了展示。“針對AI，我們有這樣一套完整的開發流程和知識體系。”

其中比較值得一提的是，此前瑞薩收購的Reality AI在開發工具方面顯然是扮演重要角色的，在非視覺類的應用方面提供AI開發工具。吳頻吉提到，Reality AI甚至能為客戶提供一些定制的AI模型。而且目前瑞薩已經將Reality AI提供的部分功能集成到了瑞薩的e² studio開發工具中——“這塊我們差不多已經做完了，用戶可以直接在一個開發環境里，完成從數據輸入到上傳云端的整個過程，對開發者而言會很方便”。

另外，如果不是只看數字芯片，那么在云端AI市場——即便AI訓練芯片基本已經被英偉達牢牢掌控，瑞薩在這其中依然有不少市場機會。前不久SemiAnalysis曾發文詳談過數據中心大算力AI加速卡市場上，電源類芯片大戰——瑞薩是其中很重要的一名參與者。吳頻吉也提到在“核心AI”市場上，瑞薩提供的時鐘產品、電源、存儲接口產品也很有市場競爭力。

總的來說，AI于瑞薩而言的市場機會，瑞薩能夠提供的技術，與可惠及的垂直應用市場如下圖。其實這張圖所提及的關鍵技術和可觸達的市場，多少也能表現瑞薩這兩年不斷做企業與技術并購的成果——換句話說，若非這幾年積極的收購，瑞薩大概也很難做到目前這番于AI市場機會的籌劃：

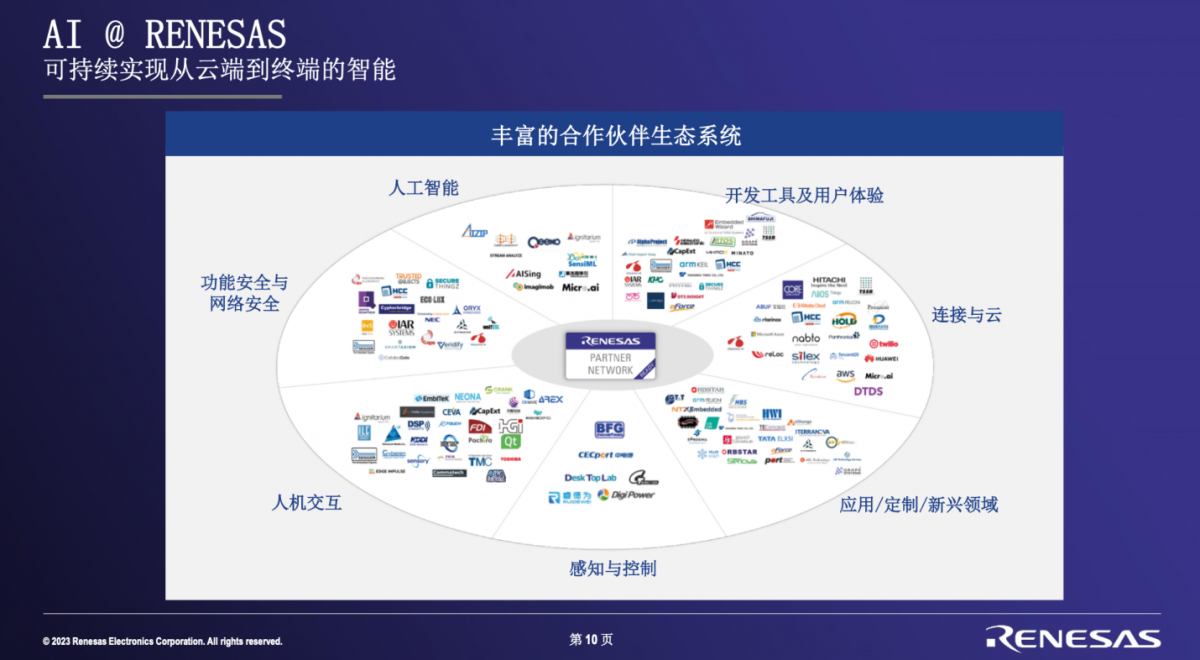

達成這樣的AI生態另外也需要不少合作伙伴的加入。“現在我們有200多個合作伙伴，提供300多個解決方案。”“某些需求，即便客戶在瑞薩這里找不到解決方案，也可以在合作伙伴那里找到。”

對于擅長端側與邊緣市場的瑞薩電子而言，邊緣AI顯然是必須抓住的市場機會。基于AI在邊緣本地實現“預測性”的新特性未來也的確會改變以往的開發理念。RA8系列MCU作為瑞薩這一發展思路的代表，是具備了典型性的。

從瑞薩的介紹來看，RA8M1也已經開始融入到瑞薩傳統的winning combo成功產品組合中，配套電源、傳感相關的方案，具體到智能掃地機器人、智能眼鏡等。邊緣與端側AI，或者說AIoT的推進速度，在此類芯片的推動下，的確比我們預想的還要快。

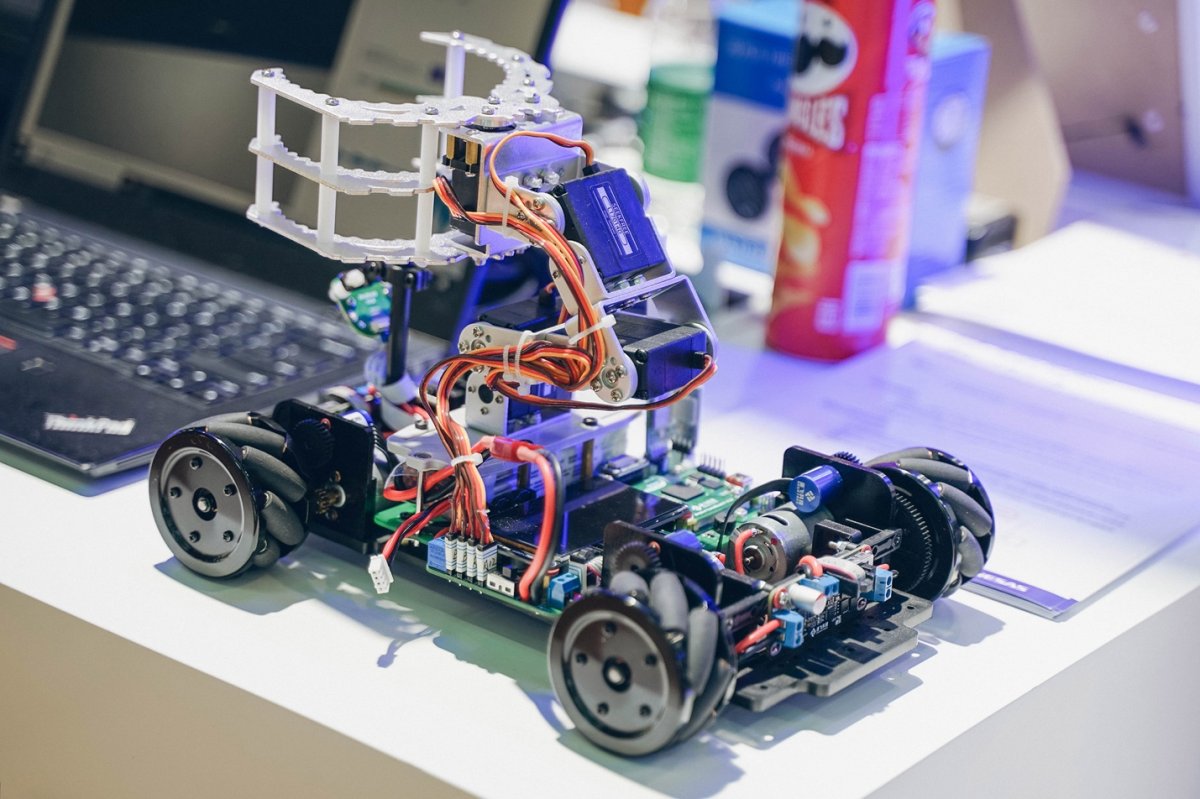

△ 麥輪小車解決方案，“以麥輪小車為載體實現語音控制、圖傳、運動控制等多功能于一體的解決方案”。具體包括支持離線語音控制；直接接入了攝像頭和WiFi模塊，可實現無線局域網內的攝像頭圖傳；小車上配有IMU傳感器，可實現小車的實時姿態控制，并通過LCD屏實時顯示攝像頭畫面和小車狀態參數；另外因?yàn)镽A8還集成了電機驅動的模擬功能，包括ADC, PWM等，還能做機械手臂的物體抓取...
