399元的小米電競鼠標2拆解：無線“真8K”到底憑什么不掉速？

電競鼠標的技術門檻，外行看的是DPI和重量，內行看的是主控芯片能不能扛住8000Hz回報率的物理極限。每125μs一次“采樣-處理-發射”的物理閉環，意味著傳感器、MCU、射頻鏈路三者必須嚴絲合縫，任何一個環節掉鏈子，玩家手里就是一頓一頓的飄移感。

那么，一顆無線主控要實現“真8K”，必須闖過哪三關？

• 算力關：在8kHz模式下，主控每125μs就要處理完一幀傳感器數據，同時還要跑運動補償和軌跡濾波算法，算力不夠系統會直接卡死。
• 通信關：2.4GHz頻段本就擁擠，Wi-Fi、藍牙、甚至微波爐都在搶信道。8K滿載時數據包密集發射，一旦被干擾打斷節奏，回報率就會暴跌，鼠標瞬間產生嚴重的視覺頓挫感。
• 功耗關：8kHz意味著射頻電路幾乎一直在工作，功耗控制稍有不慎，標稱續航就會面臨崩潰。

放眼整個行業，高端無線外設主控市場長期以來基本是海外大廠的天下。方案成熟、生態完善，但價格也硬，供貨優先級看關系，品牌方能做的定制化空間有限。好在這幾年國產芯片在無線連接領域進步極快，泰凌微電子推出的TL3228就是一個性能上能正面硬剛國際大廠的新選項。近期備受關注的小米電競鼠標2就選用了這顆主控，在399元的價位上堆出了58g輕量化、三模雙8K的旗艦配置。我們拆了一臺，并翻看了第三方評測數據，看看這顆國產主控到底憑什么打贏這場“真8K”的硬仗。

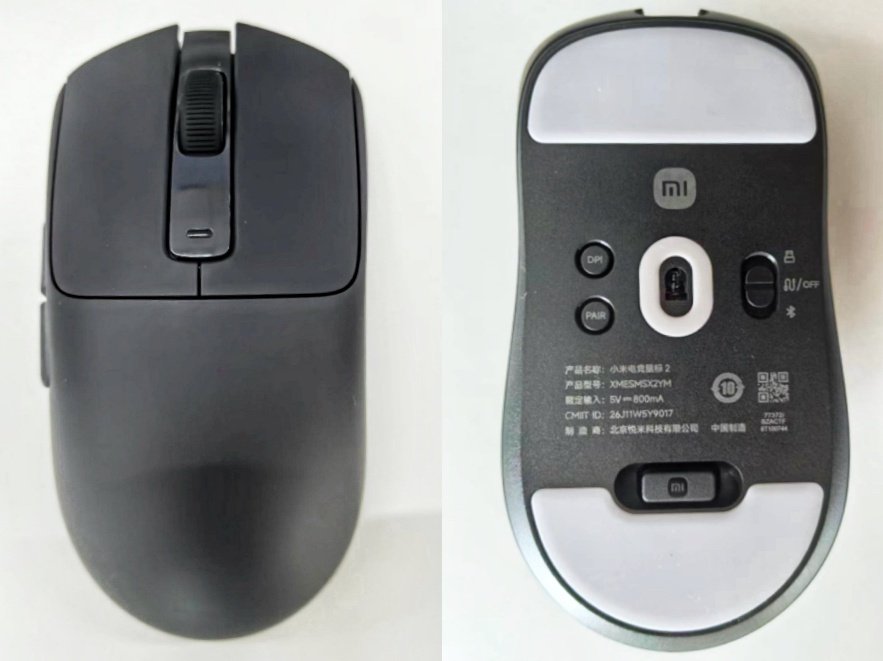

圖1：小米電競鼠標2外觀

拆解：從PCB全家桶看TL3228的“C位”擔當

拆機不算復雜，底部四顆螺絲，腳貼下面還藏著減重孔，上下殼由卡扣固定。打開后內部空間非常緊湊規整：上半部分是傘形龍骨機械結構，用來固定530mAh鋰電池并平衡前后配重；下半部分則是一塊高密度PCB，所有電子元器件均在其上完成了緊湊的拓?fù)洳季郑蠚](méi)有任何排線。

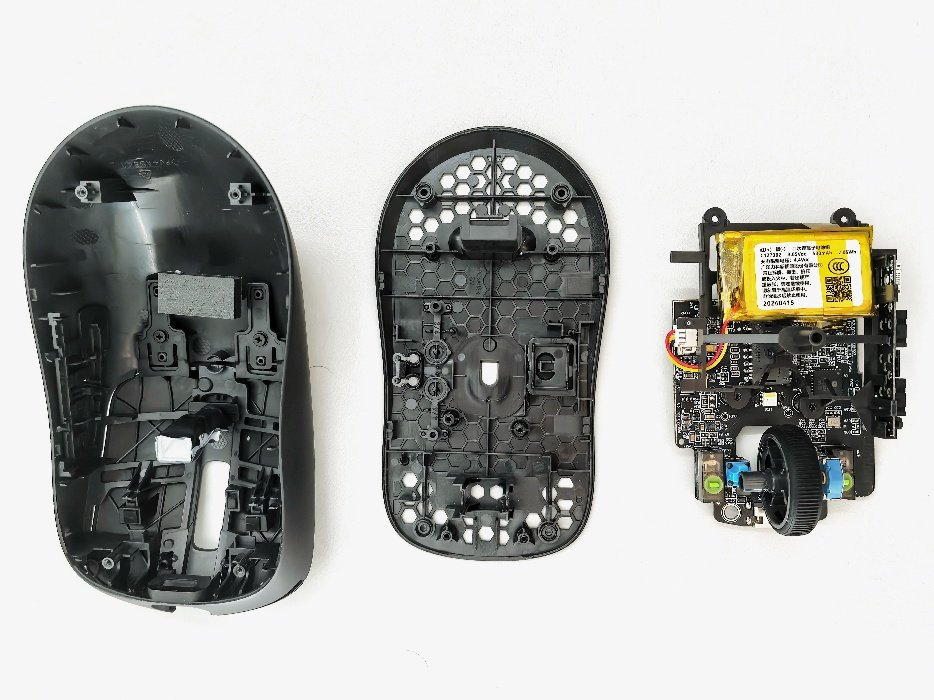

圖2：小米電競鼠標2拆解

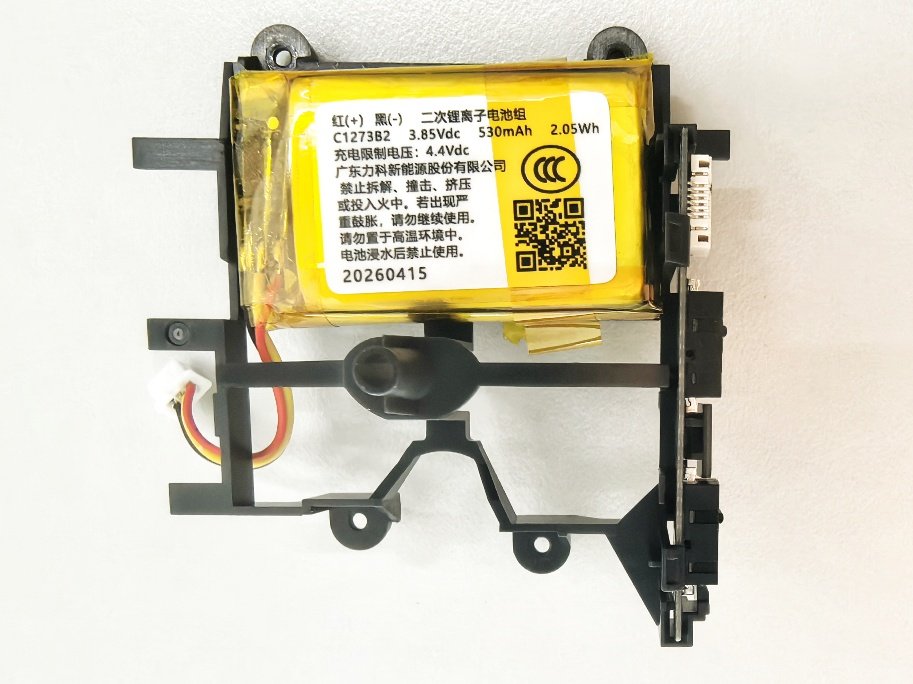

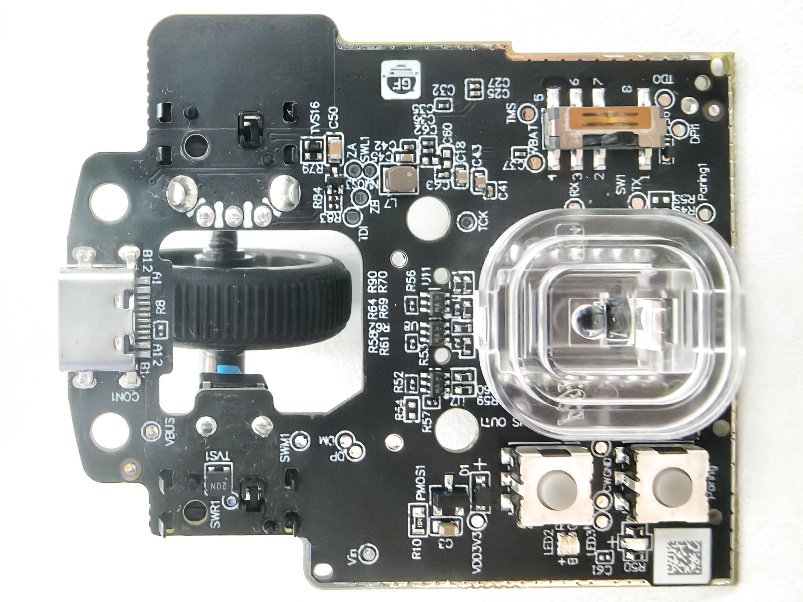

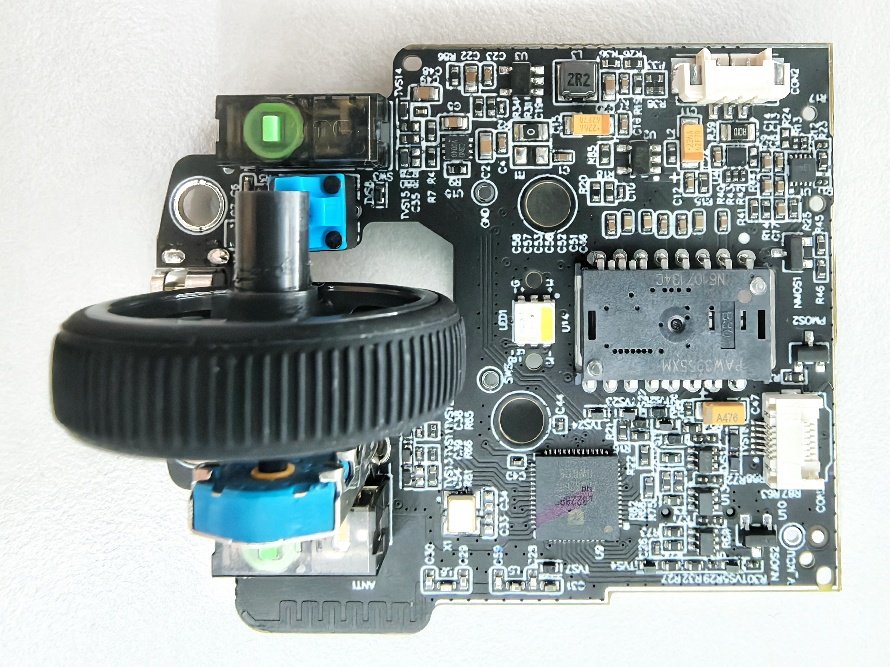

圖3：PCB正反面及電池組件特寫

PCB上最顯眼的幾顆大件，我們先掃一遍：

最中央是原相PAW3955XM光學傳感器，最高40000DPI，靜態掃描幀率超過20000FPS。它通過高速SPI接口與主控相連，8kHz時主控每125μs就要處理完一幀傳感器原始數據，全面考驗主控的吞吐本事。

左右按鍵各焊了一顆TTC電競光微動，光路通斷觸發，沒有機械觸點的氧化和磨損問題，壽命趨近無限，去抖動時間也極短。滾輪對應TTC金輪編碼器，標稱壽命200萬圈，側鍵也是TTC微型微動。整套“TTC全家桶”在拆解中清晰可見。這些外圍器件再?gòu)?qiáng)，也需要主控的GPIO中斷響應足夠靈敏，才能在微秒級精準捕捉每一次點擊和滾動。

PCB邊緣延伸出一條天線走線，盡量避開了用戶手掌握持區域?qū)π盘?hào)的物理遮擋。射頻電路部分布局規整，能看到匹配網絡的無源元件（電容、電感、巴倫濾波器），這些工程細節都是在為射頻性能保駕護航，減少信號反射。

在PCB中央偏下的位置，是一顆QFN封裝的SoC芯片——Telink TL3228。就是這顆芯片，把上述所有頂級外圍器件串成了一套能穩定跑8K的完整閉環系統。

第一板斧——雙核解耦，專核專用算力不打架

從泰凌微公開的規格書和系統框圖來看，TL3228的架構設計是沖著“真8K”去得很堅決。它采用了創新的雙RISC-V異步異構架構，相當于給鼠標裝了兩個各司其職的“專家”：

• 計算核（核心1：Andes D25F）：運行頻率跑到192MHz，內置硬件FPU、SIMD/DSP擴展指令集、獨立DMA、8KB指令Cache和4KB數據Cache。其角色是專職“數據精算師”，從PAW3955XM那接手海量傳感器原始數據流，跑高階運動補償和軌跡濾波算法，算得又快又準。
• 通信核（核心2：Andes N22）：運行頻率為96MHz，集成8KB指令Cache和獨立DMA。其角色是專職“專屬通信官”，不干別的，就負責2.4G私有協議和藍牙6.1的無線協議棧調度，確保每個數據包都能準時發出。

兩顆核心之間通過硬件Mailbox信箱機制進行通信——D25F算完軌跡數據往Mailbox一扔，瞬間觸發對端中斷，N22立刻把數據包推入射頻FIFO發射出去。這種把計算和通信徹底解耦的設計，在8kHz滿載時杜絕了單核架構下高頻中斷相互打架的尷尬。單核硬扛8K不是不可以，但高頻中斷頻繁打斷協議棧實時調度的后果，就是數據丟包和軌跡飄移——這正是很多“偽8K”鼠標的通病。而TL3228這套雙核分工架構，從根上保證了系統的確定性延遲。

圖4：泰凌微TL3228系統架構框圖

第二板斧——6Mbps高帶寬，硬扛干擾不懼戰

除了算力，TL3228的射頻物理層速率（PHY Rate）是另一個殺手锏。傳統2.4G方案很多還停留在1Mbps或2Mbps，8kHz滿載時由于每幀報文的固定開銷（前導碼、地址、CRC）固定，可用凈荷帶寬基本頂?shù)搅颂旎ò澹杂懈蓴_就掉速。

TL3228內置了泰凌微自研的HDT專有技術，把射頻帶寬直接拉高到了6Mbps。這帶來的不只是“更快”——每幀數據的空中發射時間（Airtime）大幅縮短，在擁擠的2.4GHz頻段里，被干擾的概率本身就越低；就算某幀不幸被干擾，底層鏈路層也有更充裕的時隙做快速重傳，不至于拖垮8000Hz的節奏。

在翻看第三方評測機構B站“觀緯測評”對小米電競鼠標2進行的硬核測試時，幾組數據正好驗證了這一點：在極高負載的8kHz回報率模式下，該鼠標的實時回報率能夠緊密?chē)@8000Hz波動，沒有出現市面上常見的明顯掉速，數據包間隔均勻。更值得留意的是，在提前檢驗了OTA推送的2.0.0版新固件后發現，該鼠標在面對極端無線干擾環境時，抗干擾上限得到了進一步的穩健壓榨。觀緯測評因此得出結論，該款鼠標在日常及密集干擾場景下已穩穩達到優秀的“電競級”無線水平，甚至在極限抗干擾表現上開始無限逼近更高級別的“賽事級”門檻。這恰恰證明了泰凌微TL3228的硬件底子足夠硬——高達6Mbps的超寬帶寬和雙核架構，為后續的固件和算法團隊留出了極其奢華的施展空間和長期的進化潛力。

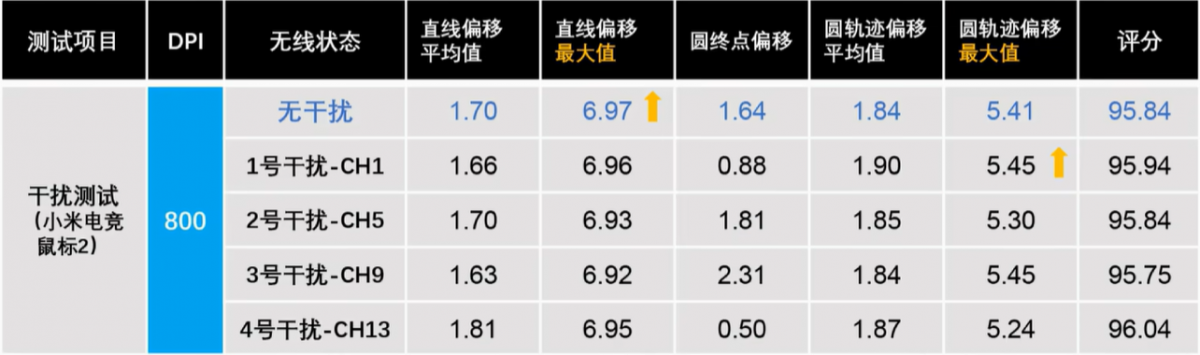

圖5：觀緯測評干擾測試數據（來源：bilibili）

第三板斧——精細功耗，續航不崩持久戰

功耗數據也很扎實。芯片內置高效Buck DC-DC轉換器，接收模式電流約3.8mA，發射模式約4.8mA，在不保留SRAM的深度休眠模式下僅為0.7µA。配合530mAh鋰電池，1kHz回報率下能撐約160h；即便切到8kHz滿載，精細的定時器休眠喚醒機制（由低功耗核心后臺維持無線鏈路）也能讓整機續航表現不至于崩潰。

存儲方面，TL3228集成了384KB SRAM和2.5MB NVM，其中非易失性存儲采用了極具前瞻性的Flash+RRAM混合架構。RRAM相比傳統Flash擦寫速度更快、寫入功耗更低，在鼠標頻繁保存自定義DPI檔位、宏命令以及執行固件OTA時，其高耐久性和穩定性成為了系統隱性的加分項。

不止于電競：TL3228的行業視野

多協議并發同樣是該主控的硬件級特性。底層的高速電荷泵和本地振蕩器能夠在微秒級時間內完成頻點與調制模式切換，通過硬件級鏈路層仲裁器進行時分復用調度。反映在用戶體驗上，用戶在2.4G模式下連接PC暢快游戲的同時，藍牙6.1還能穩定保持與手機或平板的后臺連接——這靠的是硬件調度而不是軟件模擬，切換的可靠性和延遲控制完全不在一個量級。泰凌微還提供了完整的SDK和開發工具鏈，后續持續優化抗干擾算法、功耗策略甚至新增功能，都有空間。

選型上也極其靈活。根據泰凌微官方白皮書，TL3228系列有多個型號可選：要最強擴展選A，要平衡封裝與性能選B，要極致尺寸選C或W。不僅如此，基于TL3228打造的ML3228A核心模塊甚至已通過了FCC、IC、CE、TELEC、NCC、SRRC等全球主要市場的法規準入認證，可以“即貼即用”，大幅縮短了物聯網（IoT）場景下產品的上市周期。

放到行業視角看，泰凌微TL3228的意義遠不止于“國產替代”。高端無線外設主控長期被海外廠商把持，品牌方一直面臨著供貨周期、方案靈活性和BOM成本的多重約束。TL3228提供的是一個在性能上能正面剛、成本和供應上更靈活的選項。小米敢在399元價位上堆8K+三模，背后是國產芯片供應鏈給了底氣。芯片選擇多了，終端產品的定價空間和創新空間才能真正被打開——對品牌方和消費者來說，這都是好事。這顆從架構層面就想得清清楚楚的芯片，值得市場給予更多關注。
