這篇文章的主題是嘗試制作一個手持麥克風，供說話聲音較小、手持麥克風時離嘴較遠的人使用。

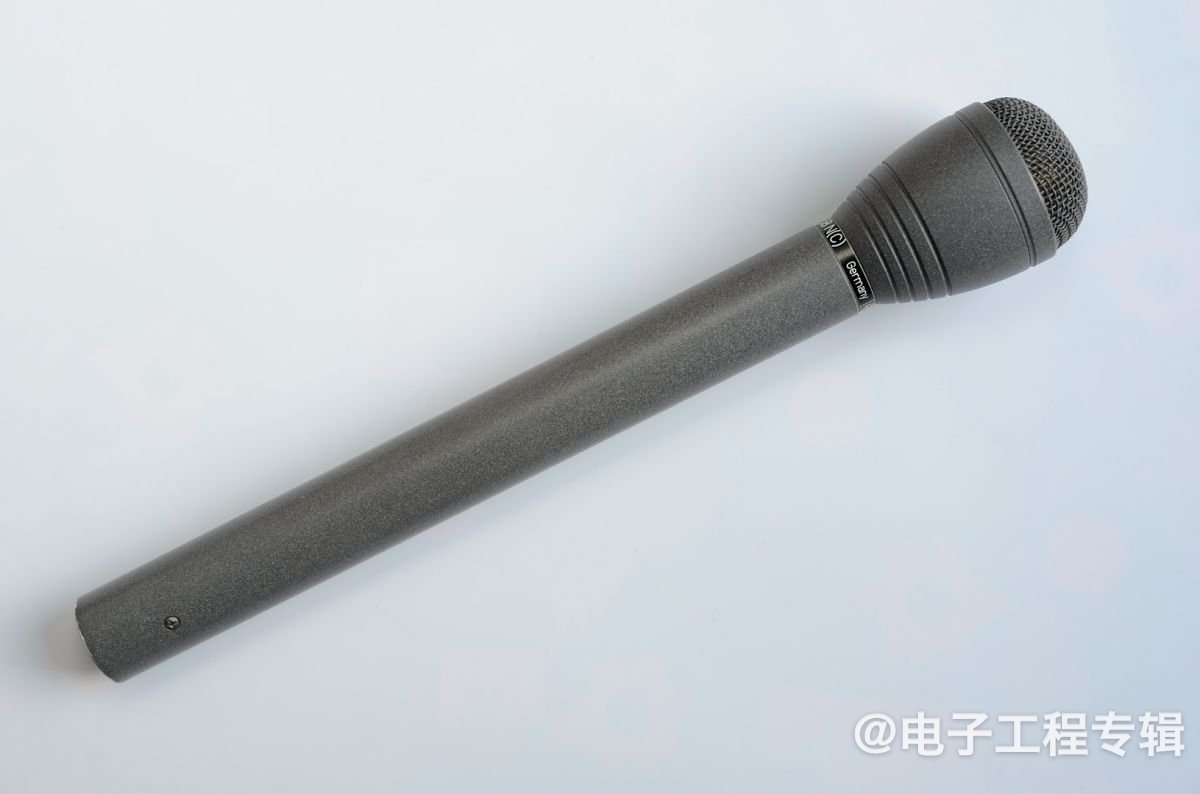

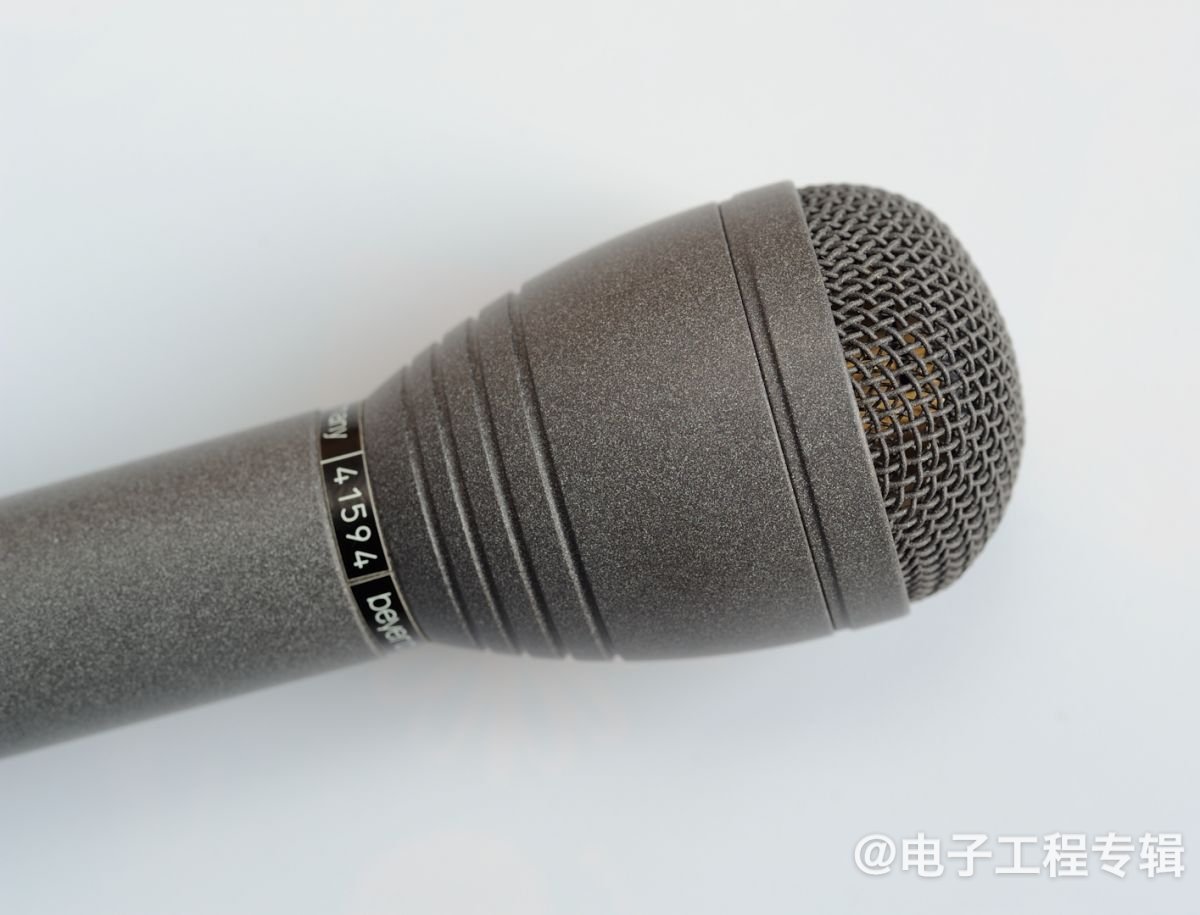

這篇文章的主題是嘗試制作一個手持麥克風，供說話聲音較小、手持麥克風時離嘴較遠的人使用。我選擇了一款記者麥克風——拜亞動力（Beyerdynamic）M58麥克風——進行改裝，它非常適合手持，結構也很有趣。它既抗震，又非常堅固。它本來就具有全向特性。

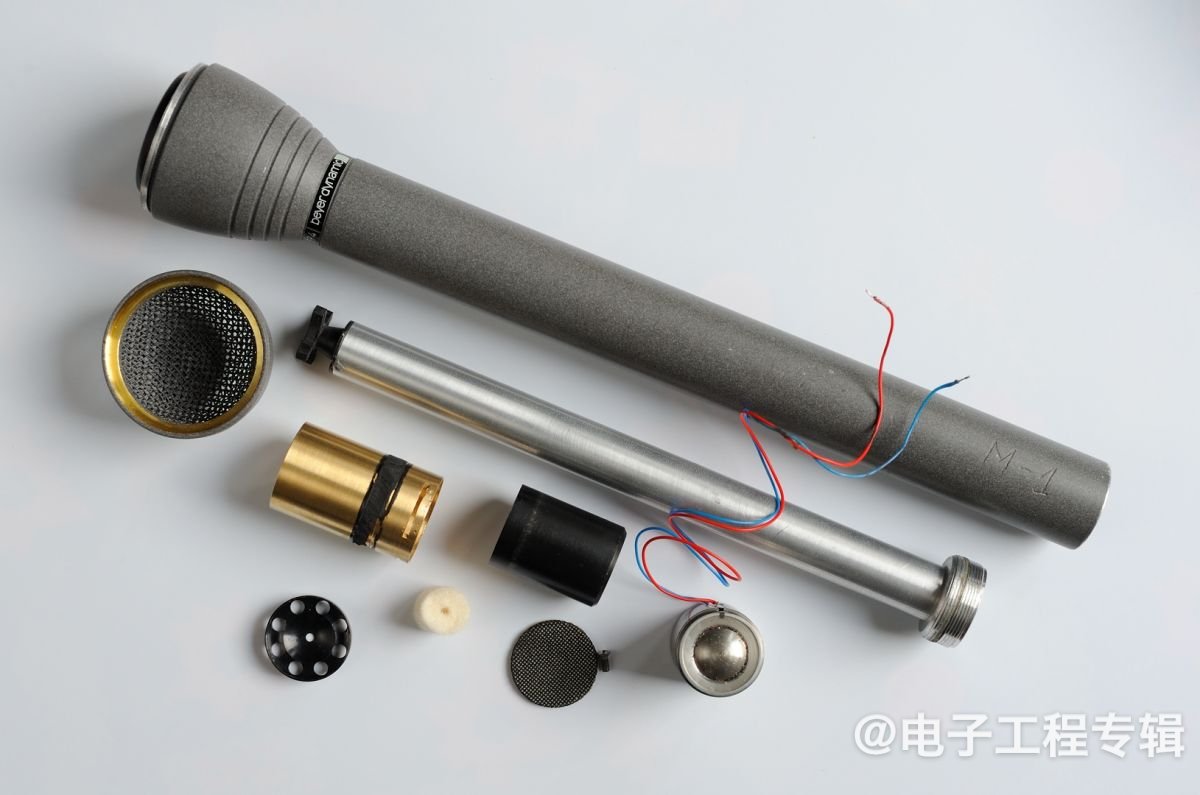

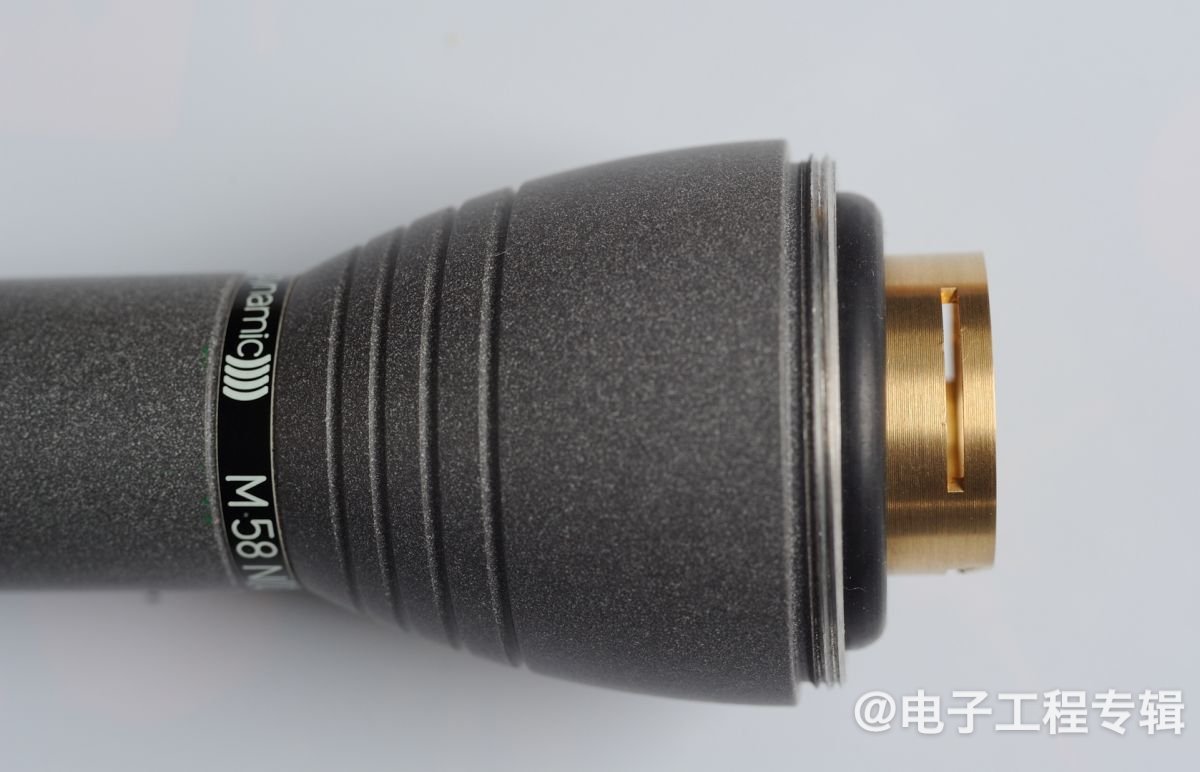

主外殼內部隱藏著第二個外殼，懸掛在橡膠彈簧上。動圈傳感器嵌入在黃銅主體中，并帶有額外的防噴罩。然而，該設備有一個明顯的缺點，即靈敏度僅為-58dBV。

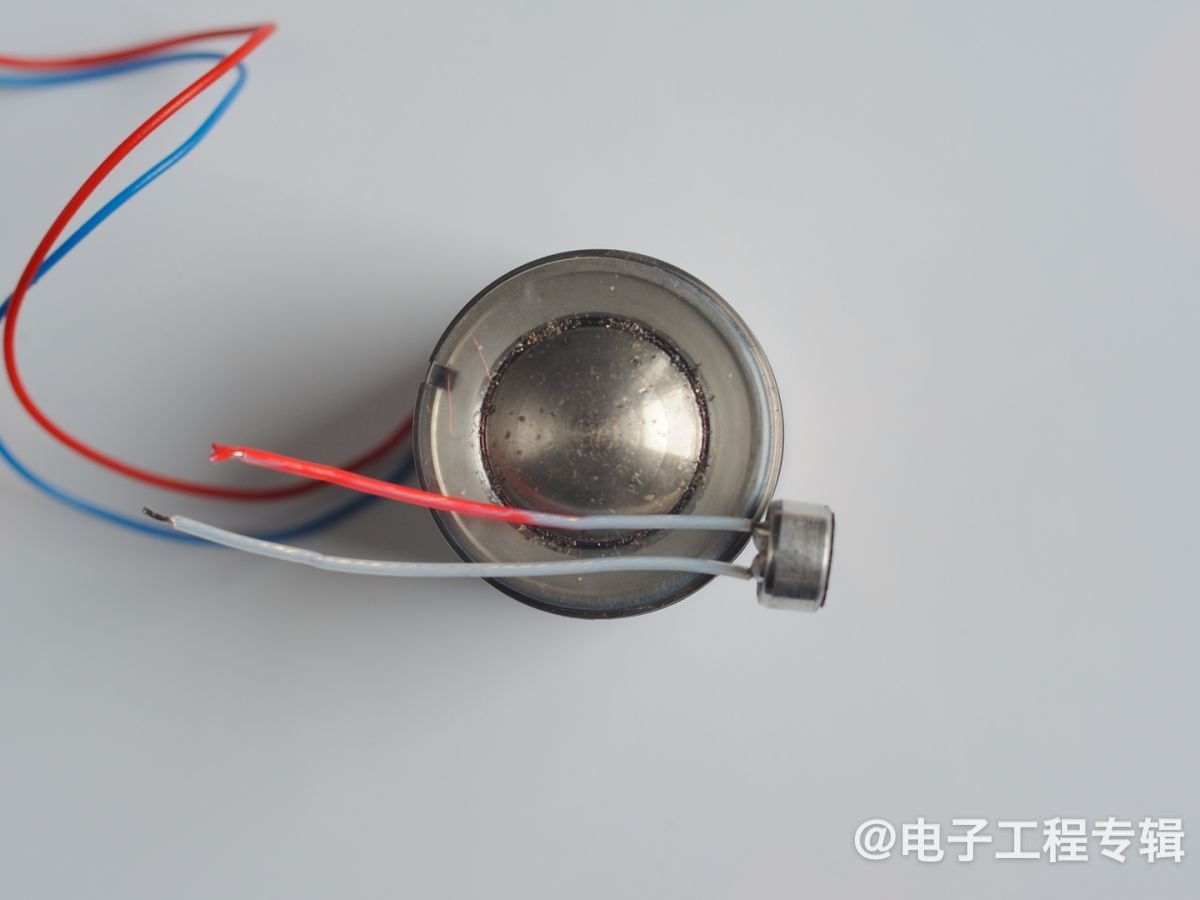

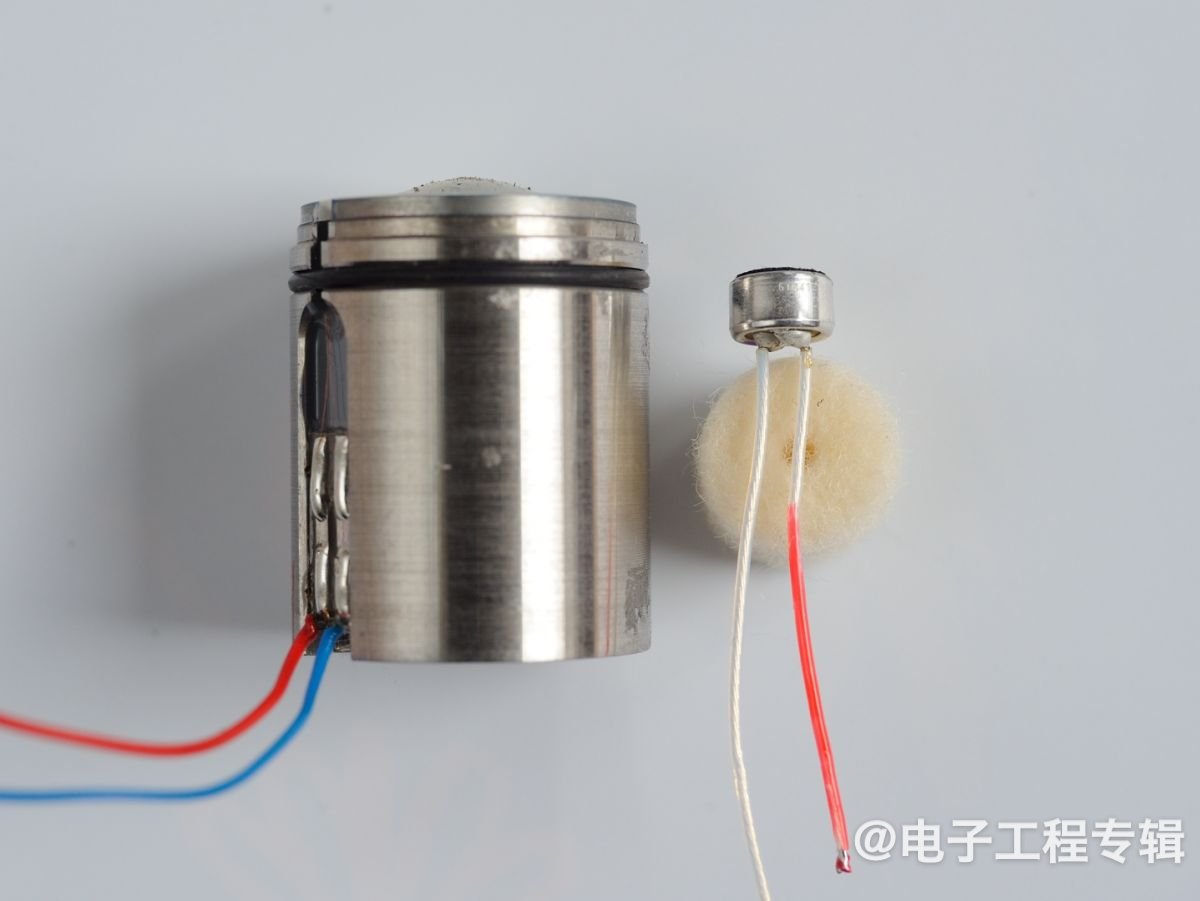

因此，我想到用松下（Panasonic）WM-61A唱頭來取代動圈傳感器。

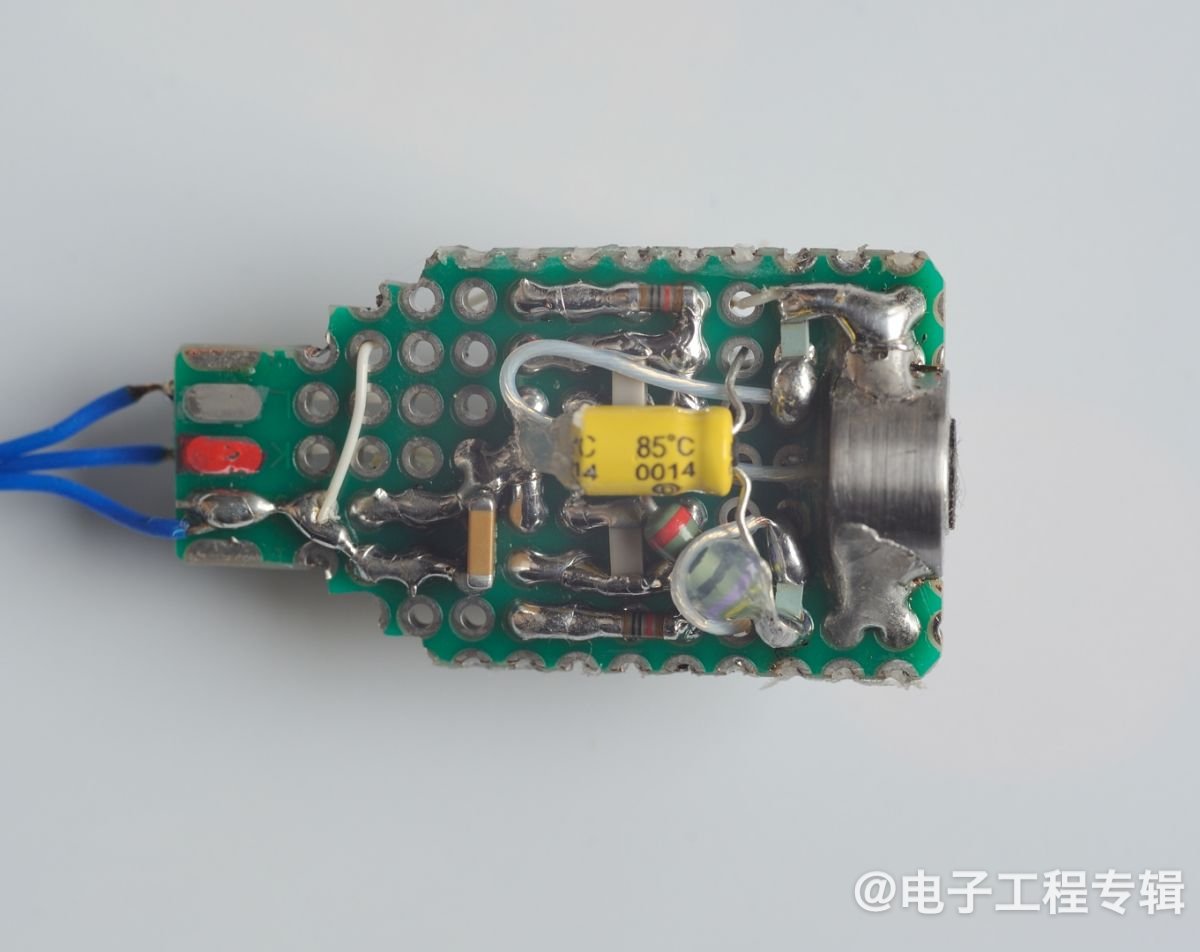

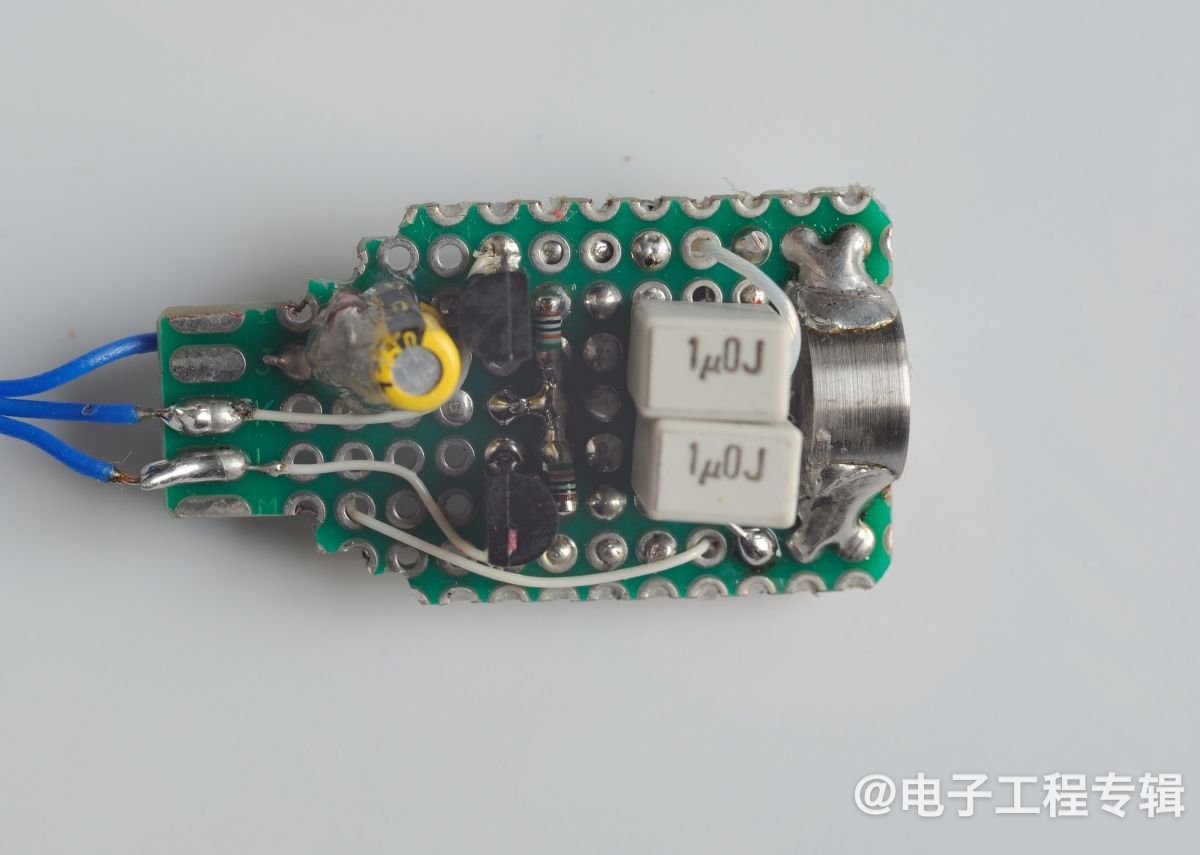

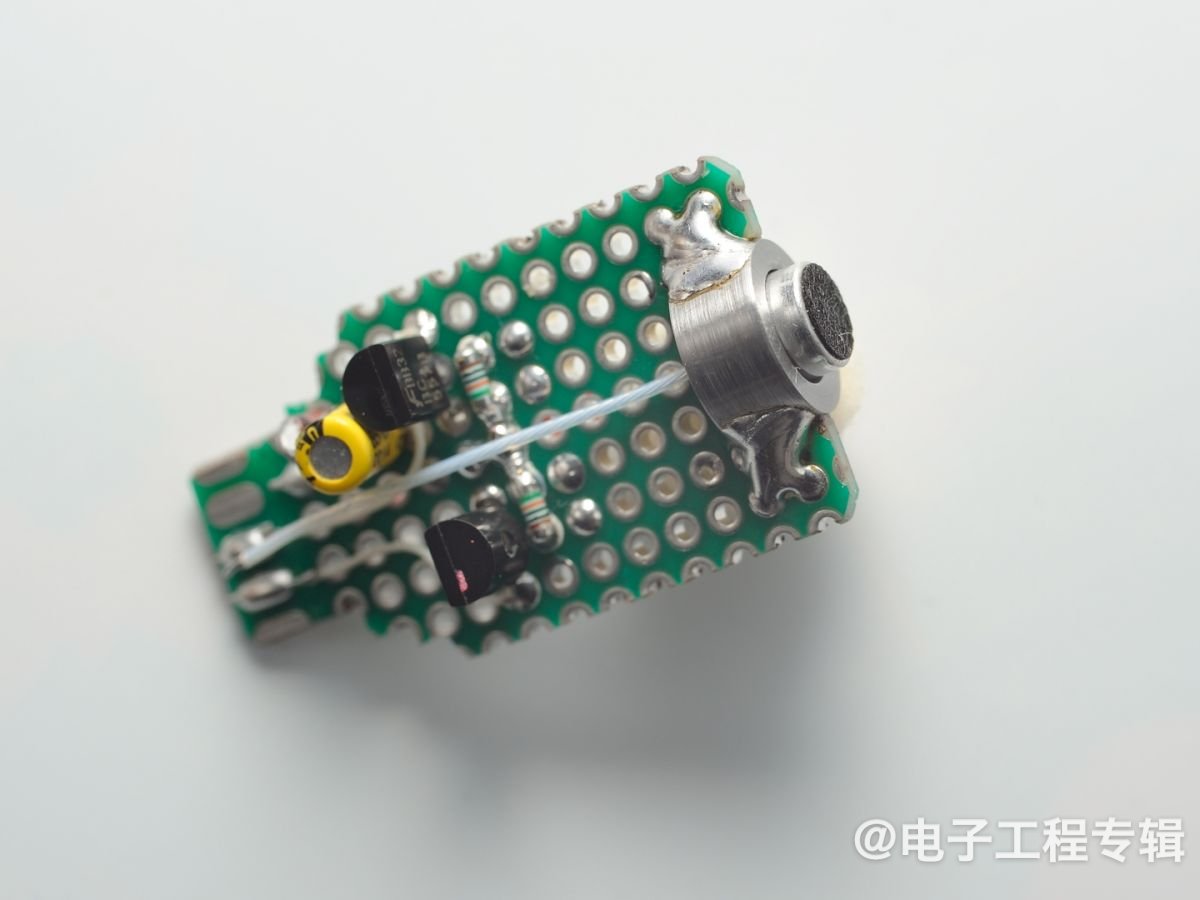

我將電路焊接在一塊小型通用電路板上。整個東西裝入原來的外殼中，沒有任何間隙。改裝是完全可逆的。沒有用熱膠等粘合任何東西。只需擰下麥克風即可。我在電阻R9和R11上并聯焊接了100pF的電容器。將電阻R8從300Ω改為470Ω，因?yàn)檫@是我手頭上僅有的電阻。系統需要連接到帶有48V幻象電源的前置放大器。在松下麥克風膠囊上，我切斷了連接負極觸點和機身外殼的通路。將壓入駐極體拾音頭的插座接地。插入偏置電阻的容差為0.1%。信號通過XLR插座輸出。我用一根非常細的kynar電纜進行了內部連接。

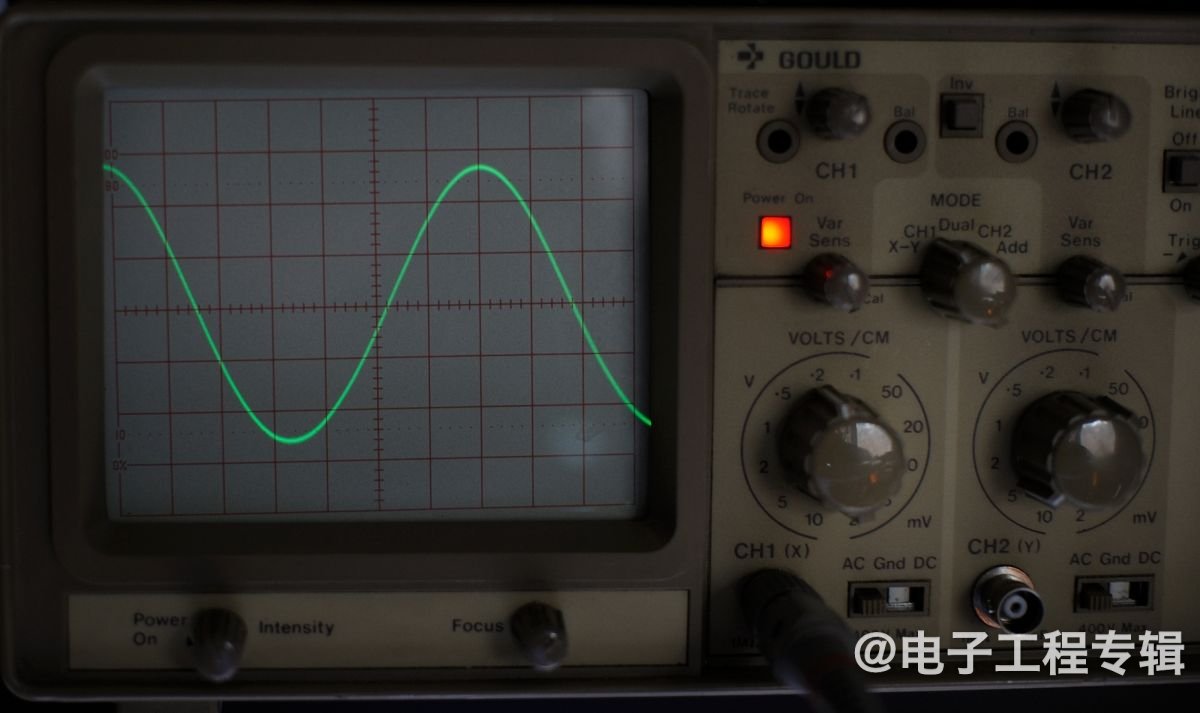

最后是示波器照片。將麥克風放在一個發出400Hz頻率的揚聲器旁邊。在XLR正極引腳上測量信號電平。正如我們所看到的，信號電平相當高，而且沒有失真。我還上傳了錄音樣本。該麥克風能很好地抵抗對機身的任何敲擊和對電纜的操縱。講話期間的測試將顯示它是否有效。我還使用了森海塞爾（Sennheiser）e865電容式麥克風進行比較。
附件：
錄音大意：
我使用森海塞爾E865麥克風，以及Avid FastTrack Solo接口和Audacity軟件來錄制這個樣本。麥克風的錄音電平很穩定。麥克風通過10m長的XLR電纜連接。
我使用經過改裝的拜亞動力麥克風，以及Avid FastTrack Solo接口和Audacity軟件來錄制這個樣本。麥克風的錄音電平很穩定。麥克風通過10m長的XLR電纜連接。
（原文刊登于《電子工程專輯》姊妹網站elektroda.pl，參考鏈接：Modyfikacja mikrofonu Beyerdynamic M58，由Franklin Zhao編譯。）
