拆解iPhone 16：除了看設計創新，還要破解“爆炸”陰謀論

今年蘋果公司推出的iPhone 16系列一經發售，除了被拆解分析機構盯上，也因為近期的黎巴嫩尋呼機爆炸事件，被一些造謠者盯上。網上出現了大量“禁止攜帶蘋果手機”的通知，有些一看就是自己手寫的，或者水平不高的P圖作品。

從通知內容上來看，是擔心蘋果手機爆炸……但小編怎么看都像是博流量、順便打廣告的弱智行為，和當年“拍照會被吸走魂魄”、“口罩里有5G天線”的發言一樣。

正好，iFixit、TechInsights和Rewa Technology等知名拆解機構，以及網紅博主@樓斌Robin 日前都對iPhone 16維修性、硬件配置及設計變化進行了全面分析。本文除了深入了解iPhone 16系列的內部構造及其背后的技術細節，也同時會挖一下iPhone所謂遠程遙控爆炸的視頻是哪里來的。

更易維修的設計

iFixit在其拆解報告中指出，iPhone 16系列在設計上更加注重維修友好性。其中一個重要變化是電池采用了硬質鋼殼，替代了傳統的軟袋電池。這種設計不僅提高了電池的物理強度，使其不易因外部沖擊而受損，而且在拆解過程中減少了意外刺破電池的風險。

正確的極性下，粘合劑粘在電池上，使框架保持干凈（上圖右）。極性相反時，粘合劑則粘在框架上（上圖左）（圖自iFixit）

iPhone 16系列在標準版和Plus型號中采用了一種新型粘合劑，這種粘合劑在小電流通過時可以脫落，便于維修人員安全地更換電池。

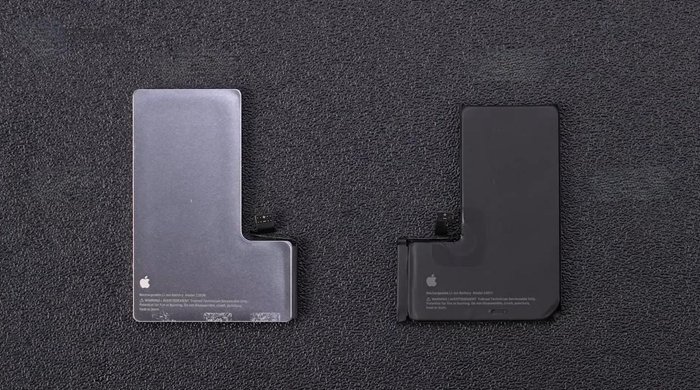

左為鋼殼電池，右為軟包電池（圖自Rewa Technology）

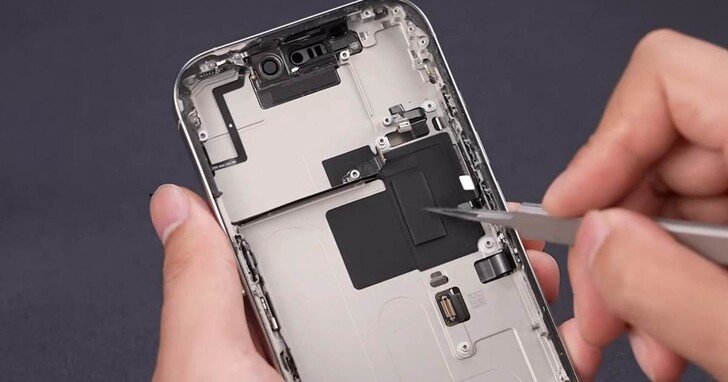

iPhone 16系列還采用了可以從正面或背面拆卸的“雙入口設計”，使得維修人員更容易找到并更換需要維修的特定部件。這一功能在iPhone 14基本機型上首次亮相，現已擴展至iPhone 16的Pro機型。

（圖自iFixit）

改進的散熱器

iPhone 16系列采用了新的散熱設計，通過更有效的熱傳導材料和結構優化，提高了設備的熱管理能力。這在AI工作負載處理方面尤為重要，因為處理器過熱會降低性能。

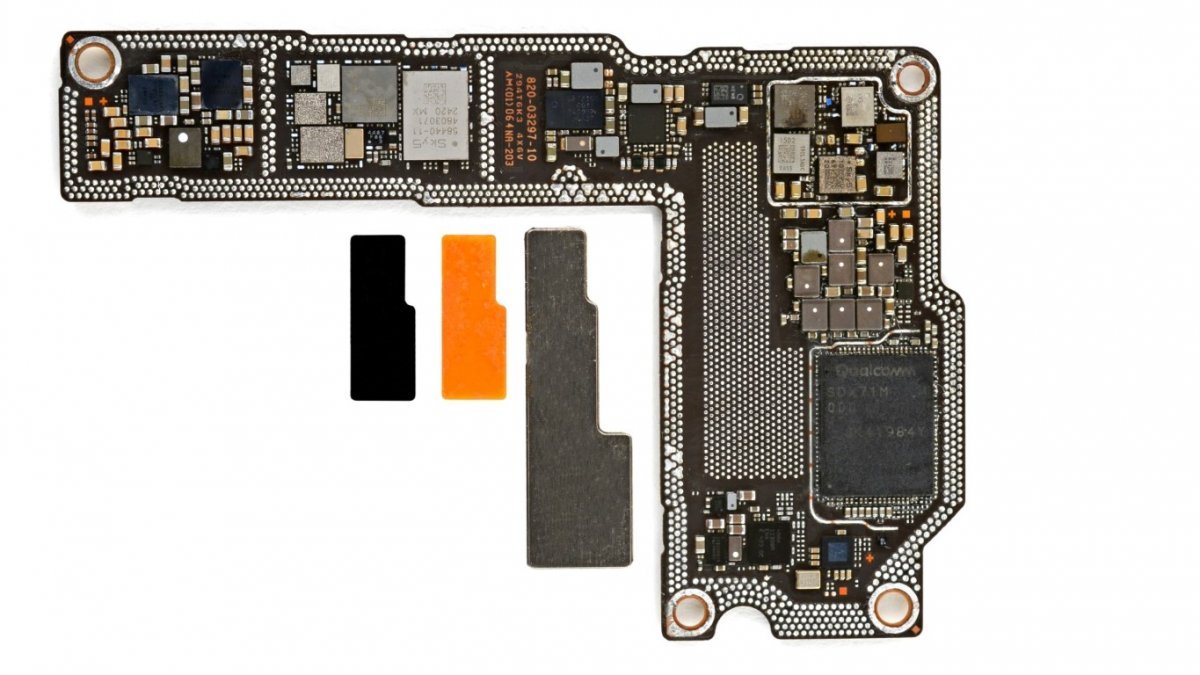

導熱膏將熱量從A18芯片傳遞到散熱器上，橙色絕緣體防止其溢出到較小的組件上（圖自iFixit）

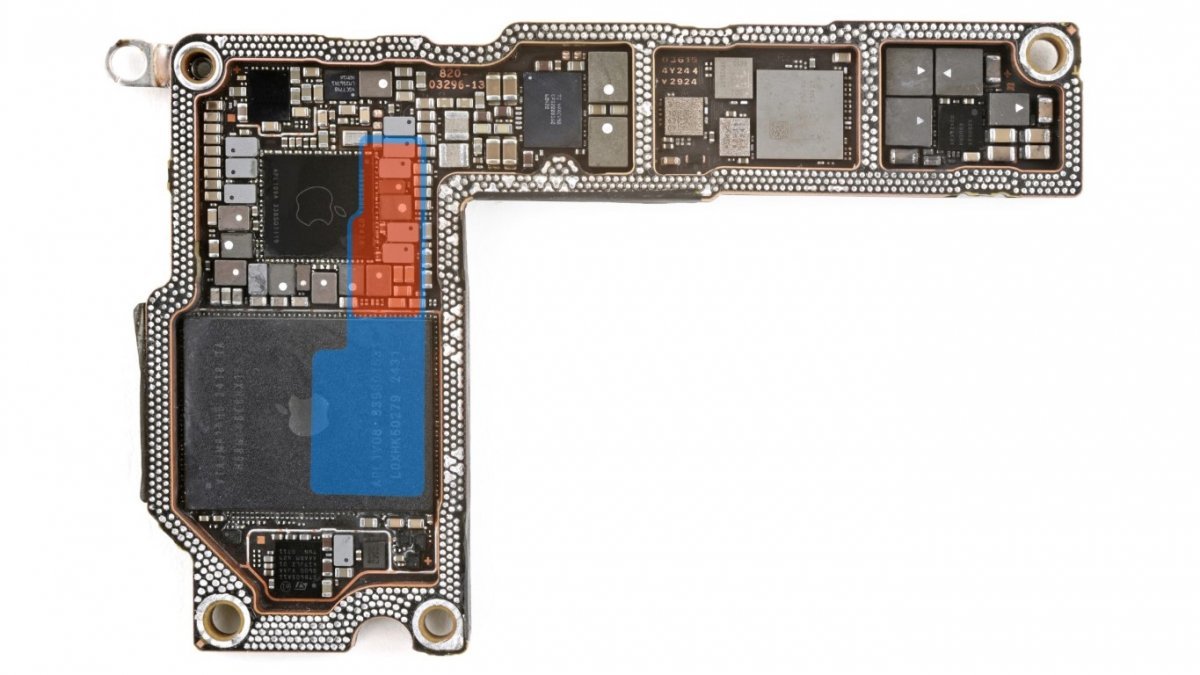

在下圖中，這種新型散熱器看起來像一個EMI(電磁干擾)屏蔽罩，但實際上它是一整塊材料。這個散熱器位于主板夾層中，焊接在邏輯板射頻部分的內側——這部分有一個L形的輪廓，類似于過去的iPhone和去年的15 Plus。導熱膏將熱量從A18芯片傳遞到這個散熱器上。

（圖自iFixit）

相機系統升級

iPhone 16系列引入了新的相機控制按鈕，該按鈕不僅是物理按鍵，還集成了微型集成電路。這種設計提高了按鈕的功能性，但也增加了維修的復雜性，因為按鈕是通過激光焊接固定的，如果按鈕出現故障，你就得更換整個框架。

（圖自iFixit）

按鈕插入框架的位置在iPhone 15之前曾放置了一個5G毫米波天線。現在似乎只剩下一個毫米波天線，位于相機組件旁邊。這會影響iPhone 16手機的信號強度嗎？目前還不得而知。

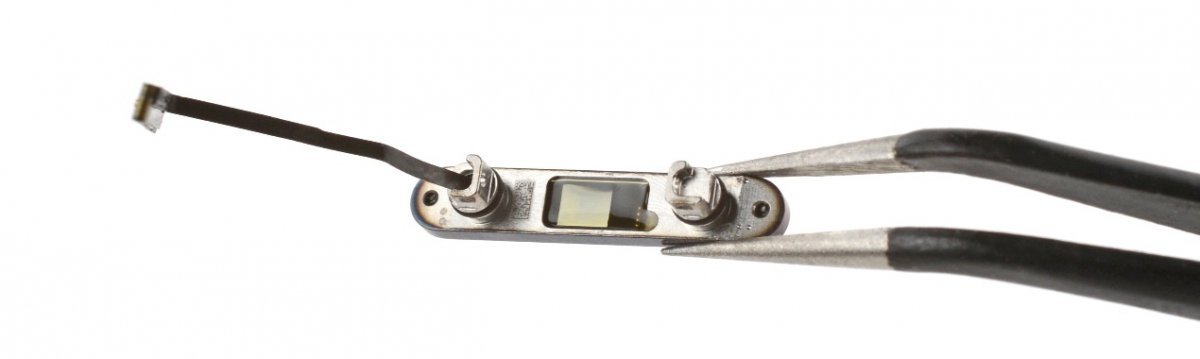

iFixit還注意到這個柔性電纜被粘合在了固定按鈕的支架上。這很可能是“力傳感器”——一種將微小形變轉換為電阻變化的應變片。iPhone利用這個來按鈕，來感知用戶在實際點擊之前的半按動作。

（圖自iFixit）

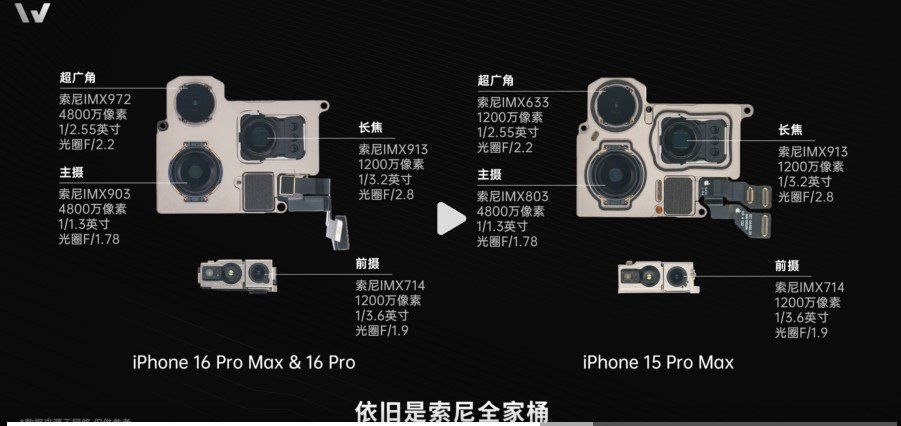

相機模組依舊是索尼全家桶，新增的12 MP潛望式長焦相機提高了iPhone 16 Pro的攝影能力，同時，相機控制按鈕的集成電路設計也為用戶提供了更多的攝影控制選項。

（圖自REWA Technology）

（圖自@樓斌Robin）

屏幕與顯示技術

iPhone 16 Pro的屏幕組件設計也有所優化。屏幕與機身之間的連接更為緊湊，減少了屏幕邊緣的寬度，從而實現了更窄的邊框。

屏幕本身采用了最新的OLED技術，色彩表現更加豐富，對比度更高。

此外，屏幕的觸控層和顯示層之間采用了更薄的材料，使得整體厚度得以減少。

（圖自REWA Technology）

高通X71基帶

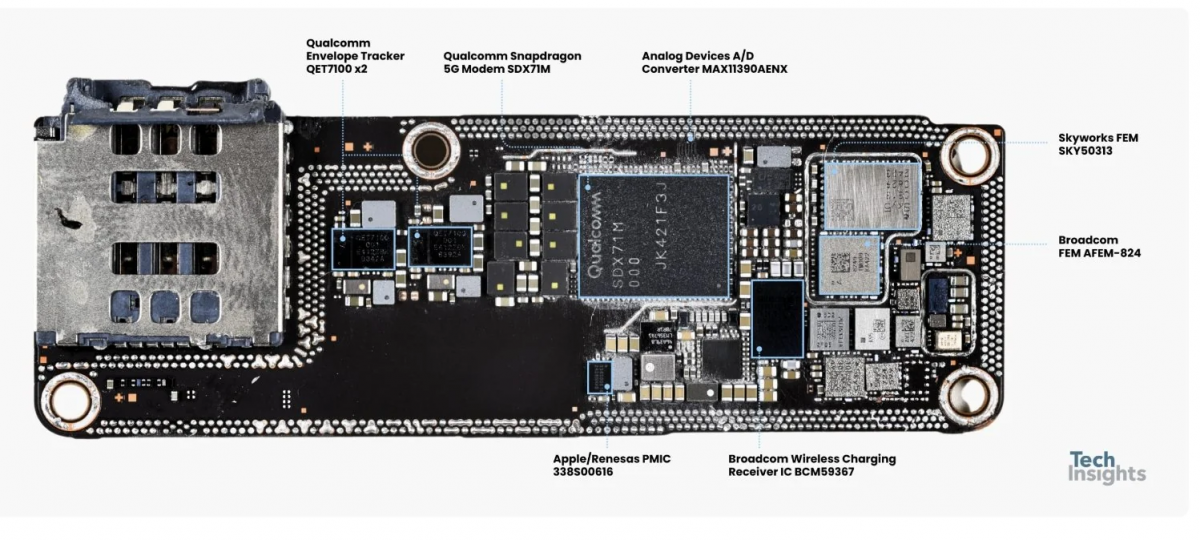

根據TechInsights的拆解報告，iPhone 16全系采用了高通SDX71M基帶。這款基帶相比上一代產品在上下行速率上分別提升了22%和23%，顯著增強了5G網絡的傳輸能力。

（圖自TechInsights）

值得注意的是，盡管iPhone 16 Pro Max不再像上一代產品一樣支持TD-LTE B46頻段，但整體網絡性能依然表現出色。此外，基帶的優化還體現在功耗管理上，使得設備在高速傳輸數據時更加省電。

A18處理器和一些重點芯片

iPhone 16系列搭載了全新的A18處理器，這款處理器在性能和能效方面都有顯著提升。

根據跑分?jǐn)?shù)據顯示，A18 Pro單核得分為3409分，多核得分為8492分，相較于上一代產品有了明顯的進步。A18處理器的加入使得iPhone 16在處理復雜任務和運行大型應用時更加流暢。

根據 REWA Technology 的拆解，我們看到了蘋果在內部硬件方面的變化。從下圖可以看出，A18 Pro 和 A17 Pro 對應的電路板有很大不同，iPhone 16 Pro 的組件更小、更密集。從15 Pro Max主板的雙層三面，變成了16 Pro Max的雙層四面，新部件還采用了更大的金屬外殼，很可能是為了控制 A18 Pro 的熱量。

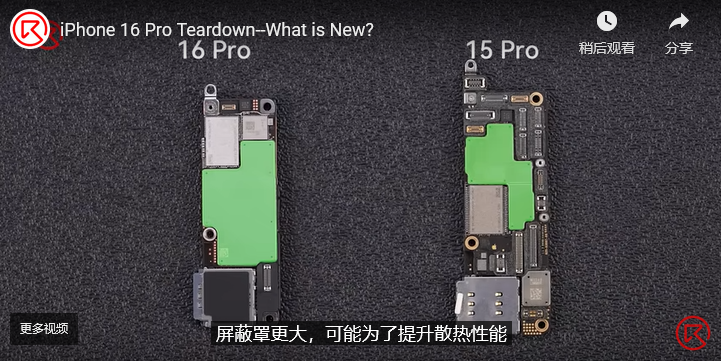

左為iPhone 16 Pro主板，右為iPhone 15 Pro主板（圖自REWA Technology）

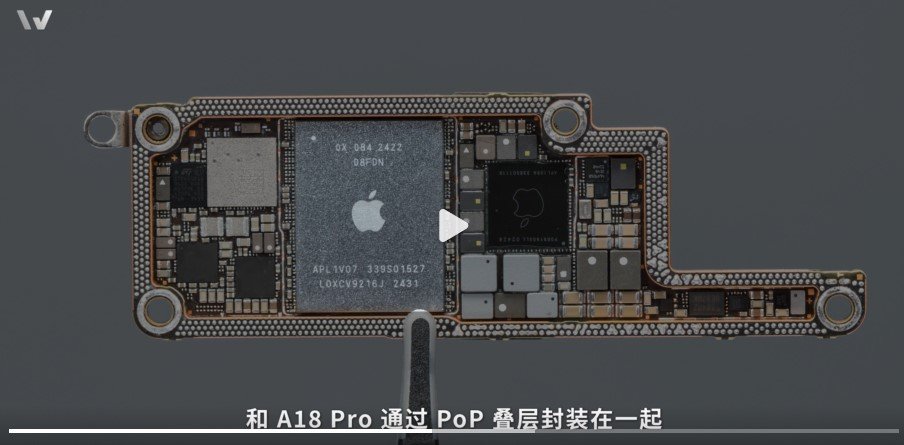

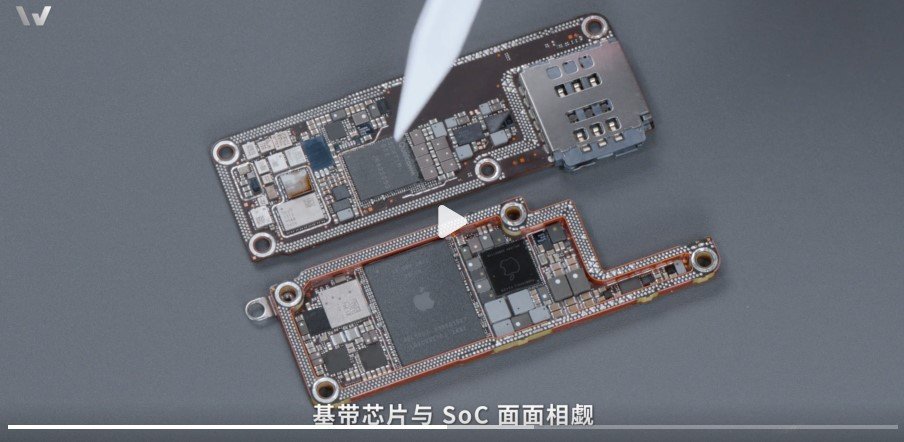

美光8GB LPDDR5X 7500規格的RAM，和A18 Pro通過PoP疊層封裝在一起，內部代號APL1V07，上面只有Logo沒有絲印型號信息。如下圖所示，主芯片左邊是UWB芯片，右邊是蘋果自家的電源管理芯片，主板布局還是經典的保溫設計，SoC夾在兩層主板中間，基帶芯片與SoC面對面。

（圖自@樓斌Robin）

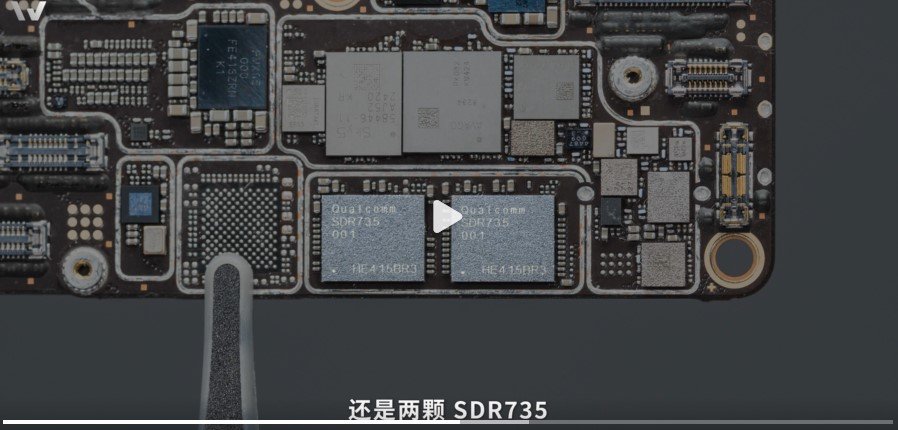

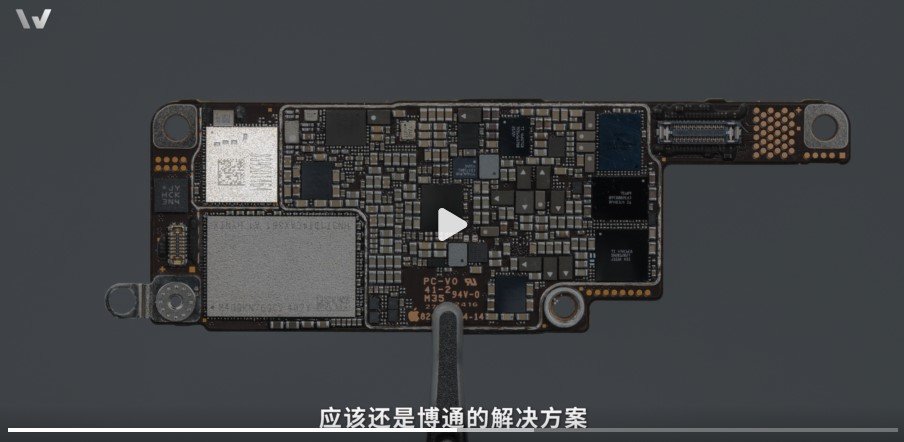

ROM來自SK海力士，采用NVMe協議；旁邊的Wi-Fi/BT模塊沒有明顯的絲印信息，@樓斌Robin 推測還是來自博通；射頻IC和上一代沒有明顯改動，還是兩顆SDR735。

（圖自@樓斌Robin）

電池是辟謠關鍵

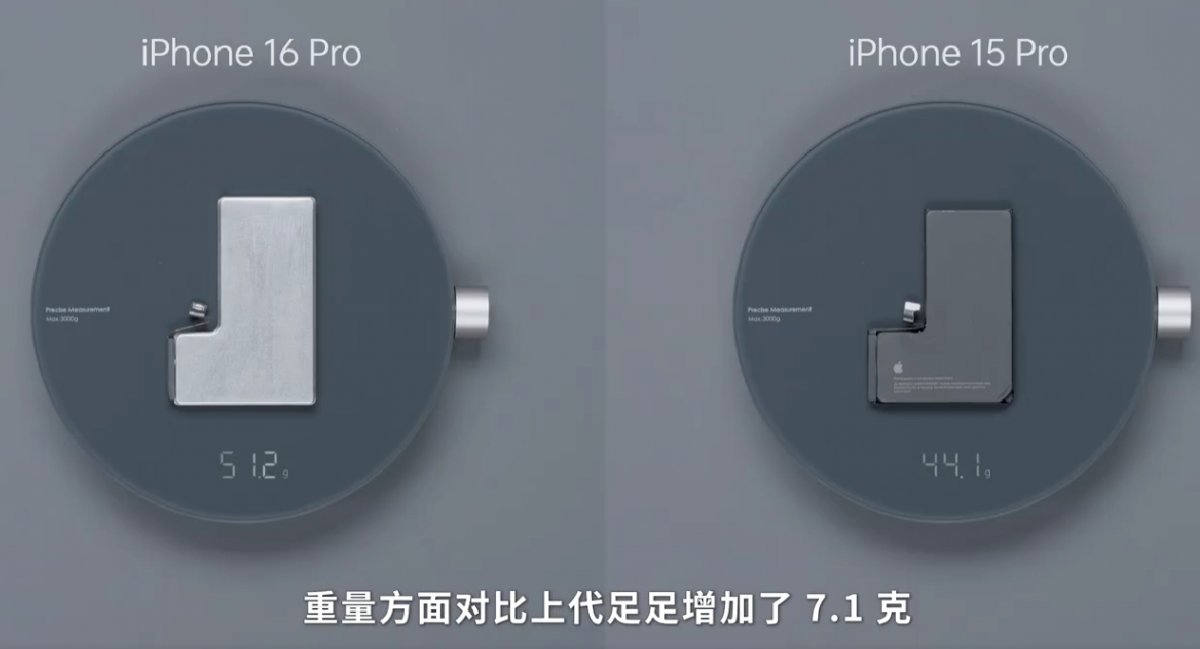

iPhone 16 Pro的電池容量達到了3582mAh，比上一代增加了308mAh。電池的能量密度達到了764Wh/L，比上一代有顯著提升。此外，電池的重量也增加了7.1g，這表明蘋果在電池技術上取得了顯著的進步。

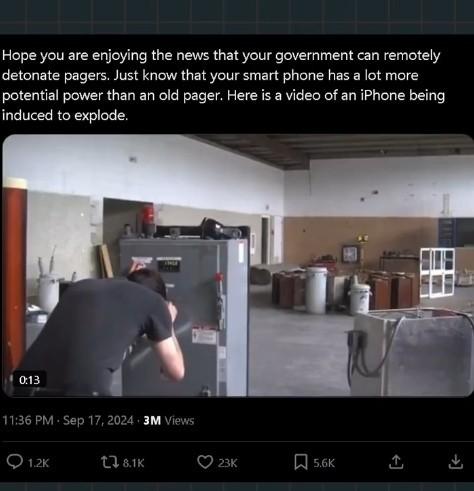

在黎巴嫩多地發生尋呼機和對講機爆炸后，網絡上迅速流傳出一段據稱蘋果手機也被遠程引爆的視頻。然而，據環球時報耿直哥視頻欄目報道，現在流傳的蘋果手機被引爆的視頻，是被自媒體賬號斷章取義地裁剪了。

經核實發現，這段網傳視頻來自10多年前，美國一個民間科技愛好者的賬號。該賬號當時是制作的一個高壓脈沖發生器，這種設備可以通過高壓電流對物體造成破壞。

博主會應網友要求拿手機等物品在這臺設備上進行破壞試驗，其中就包含蘋果手機，且當時使用的是第一代的蘋果手機。本質上是一種破壞性試驗，而非真正的遠程引爆。而且在我們國家正規渠道售賣的國行蘋果手機，是要經過相關部門的多道檢查和審批才可以上市的。

與謠言形成鮮明對比的是前文提到的iPhone 16 Pro電池鋼制外殼，這一設計在手機行業內較為罕見，之前在Apple Watch中有類似應用。

鋼殼電池相比傳統的鋁塑膜軟包電池，具有更高的表面硬度，能更好地保護電芯，降低了電池因螺絲刀滑落而被意外刺破的風險，減少了起火的可能性。同時，鋼制外殼還具備一定的散熱改善效果。這種設計不僅提高了電池的安全性，還在一定程度上延長了電池的使用壽命。

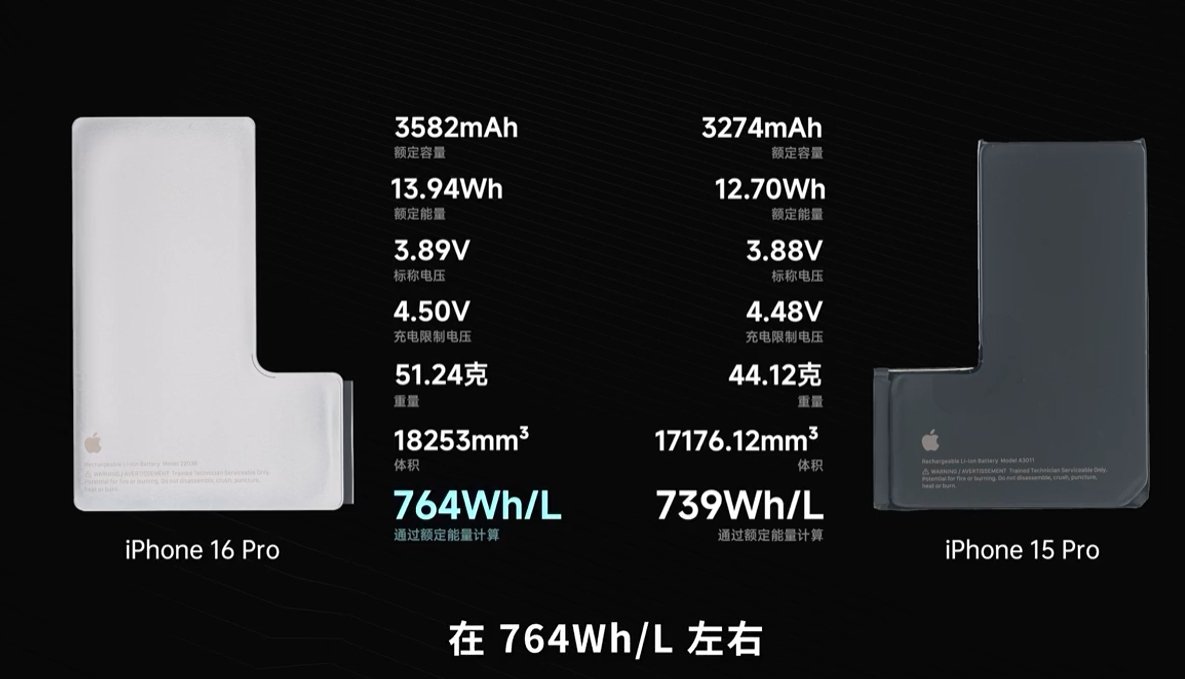

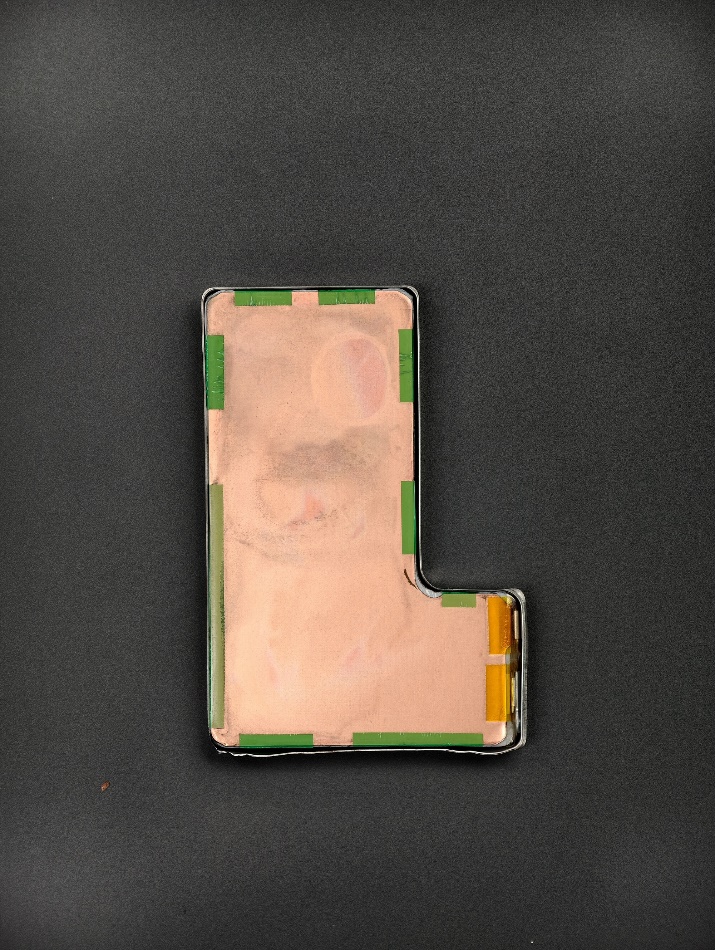

根據博主 @樓斌Robin 的拆解，我們發現電池保護板位置設有泄壓閥，這一設計有助于提升電池的安全性。此外，iPhone 16 Pro的電池重量比上代重了7.1g，容量達到了3582mAh，相比上代增加了308mAh。制造商為國產惠州德賽電池，采用ATL電芯。內部電芯基本填滿整個空間，能量密度達到了764Wh/L，比上一代有顯著提升。

（圖自@樓斌Robin）
