華為Mate 70系列中的Mate 70搭載了麒麟9010芯片,而Mate 70 Pro/Pro+/RS則首發了麒麟9020芯片。近日,百萬粉絲的網紅博主@楊長順維修家 對華為Mate 70 RS進行了拆解……

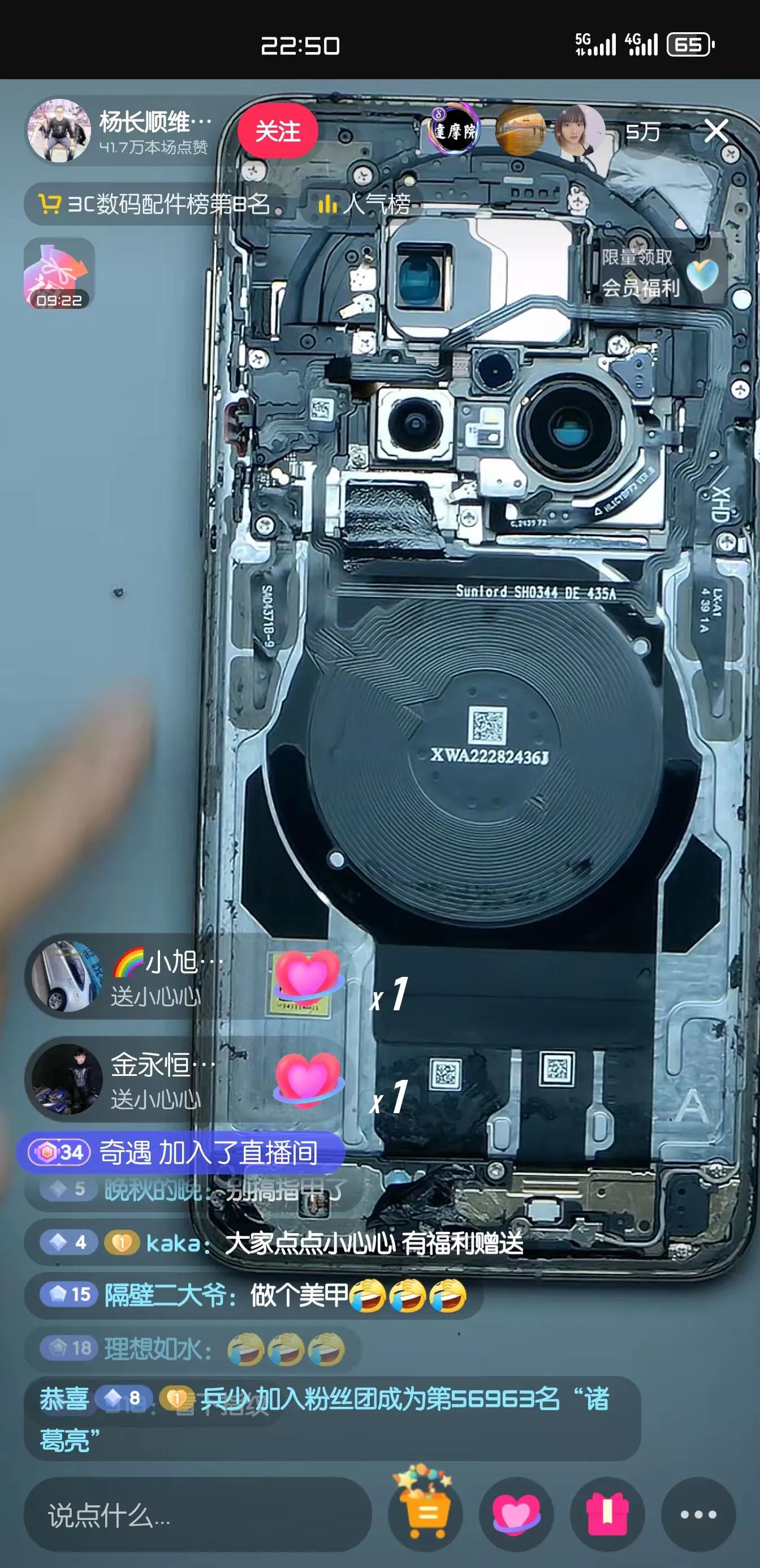

華為Mate 70系列手機自發布以來,憑借其卓越的性能和獨特的設計,受到了廣泛的關注。近日,百萬粉絲的網紅博主@楊長順維修家 對華為Mate 70 RS進行了拆解,揭示了這款手機的內部構造和麒麟芯片的秘密。

高亮鈦玄武架構

在拆解過程中,博主首先遇到了前所未有的挑戰——移除后殼。華為Mate 70 RS采用了業內獨有的高亮鈦玄武架構,主打堅固耐摔的特性。其鈦合金中框的硬度甚至超越了iPhone,為拆解增加了不小的難度。

博主在拆解過程中,不得不施展出渾身解數,使用了多種工具,才勉強在后殼上敲開了一條細縫。即使如此,后殼依然保持極高的穩固性,連接緊密到可以穩定地夾在手上而不會掉落。最終,在抱著報廢心態的情況下,通過硬掰才將后殼分離下來。

拆開后可以看到,后殼四周的膠即便被破壞、滴上酒精,依然還保持了非常大的粘性,在日常使用中能夠保證牢固和密封性。

防震結構

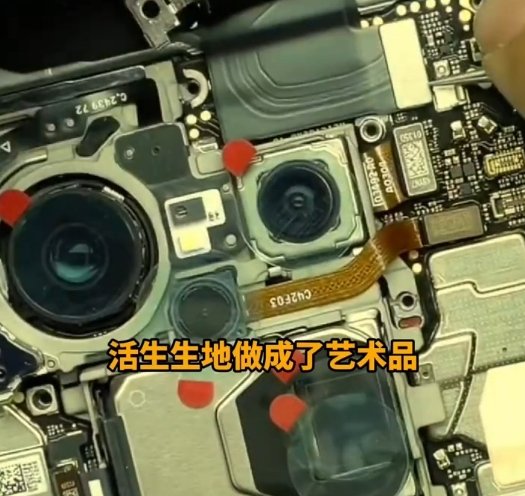

打開后殼,內部結構便展現在眼前。華為Mate 70 RS的主板元器件排列得井然有序,整體設計緊湊且一體化程度高,博主表示“仿佛是一件精心打造的藝術品”。

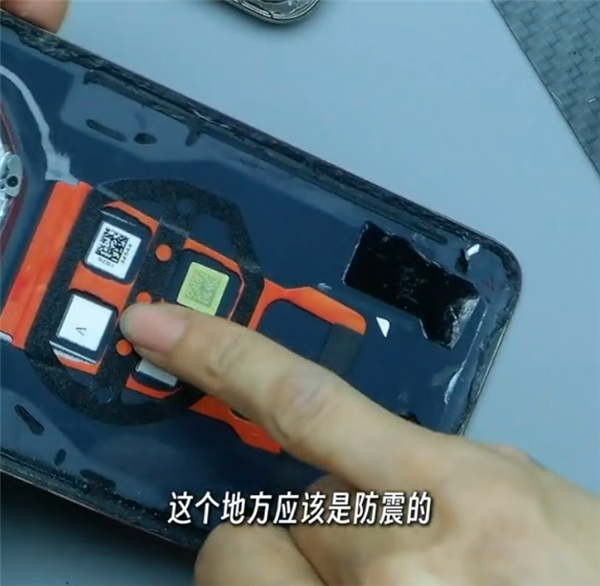

華為Mate 70 RS的后殼中央位置配備了獨家的防震結構,這層特殊設計的硅膠墊可以有效減少手機跌落時的損傷風險,其他手機上完全沒見過類似設計。

體式中框的散熱效果

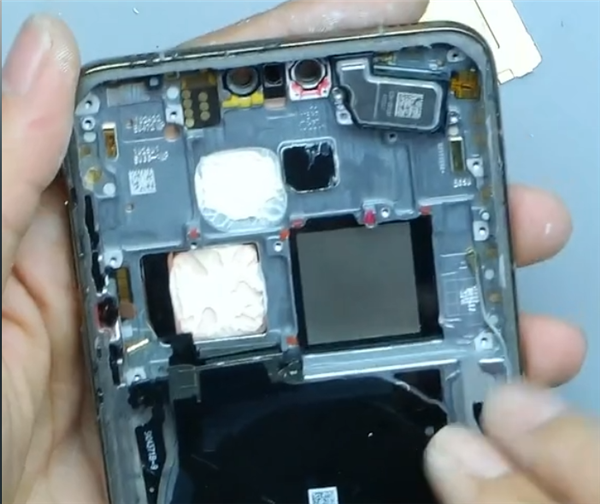

機身的中框采用了一體式設計,甚至連天線開槽都沒有,這不僅可以最大程度地保證機身強度,也從側面展示了華為在通信技術方面的強大實力。金屬中框還巧妙地貫穿了整個主板區域,并與中框緊密相連,這種設計不僅可以保護手機內部的元器件免受損壞,還能有效提升手機的散熱效果。

為了應對長時間運行大型應用或游戲時可能出現的過熱問題,華為Mate 70 RS引入了先進的散熱系統。大面積散熱片配合熱管設計,能夠有效地將內部產生的熱量傳導出去,從而保證設備持續穩定工作。

顯示屏與攝像頭系統

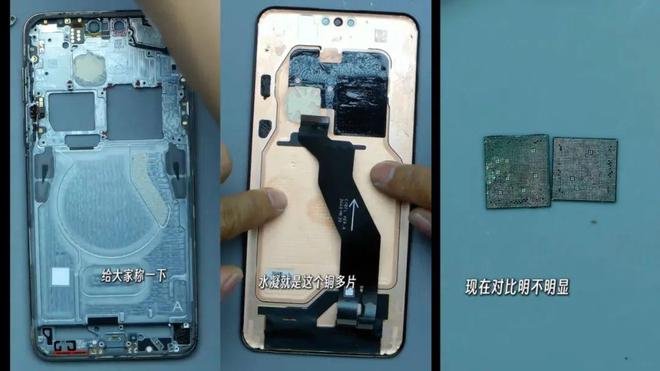

華為Mate 70 RS搭載了一塊6.9英寸超高清OLED全面屏,提供了出色的視覺體驗,但重量卻更輕了。同時,屏幕背面的水凝散熱片面積也更大,材料有明顯升級,導熱性能更強。這些設計都使得華為Mate 70 RS在性能和散熱方面表現更為出色。

華為Mate 70 RS還采用了第二代昆侖玻璃,相比第一代昆侖玻璃的耐摔能力提升了兩倍。整機的耐摔能力相比普通玻璃更是提升了20倍。

Mate 70 RS在攝像頭上也下了不少功夫,采用多攝像頭組合方案支持高清拍照及視頻錄制,并具備多種拍攝模式以滿足不同場景需求。

麒麟9010與麒麟9020

華為Mate 70系列中的Mate 70搭載了麒麟9010芯片,而Mate 70 Pro/Pro+/RS則首發了麒麟9020芯片。

麒麟9010芯片由華為Pura 70 Pro/Ultra首發搭載,采用2*2.3GHz+6*2.18GHz+4*1.55GHz CPU核心,GPU為Maleoon 910,頻率750MHz。

麒麟9020的CPU核心為2*2.5GHz+6*2.15GHz+4*1.6GHz,GPU為Maleoon 920,頻率840MHz,跑分比麒麟9010更高。

麒麟9020的亮點

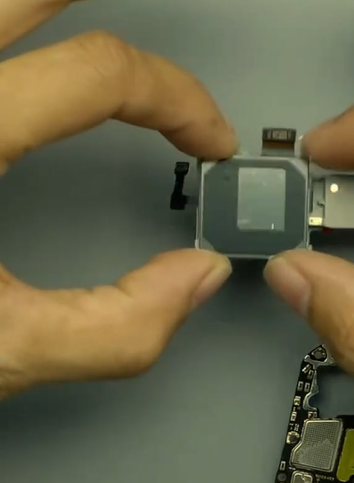

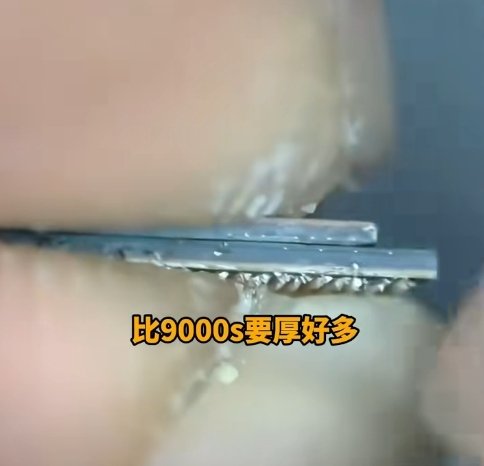

麒麟9020芯片面積相比上一代麒麟9000S顯著增加,該芯片集成了CPU、GPU、NPU、基帶、衛星模塊等,寬度與厚度同步提升,性能提升可能超出一代的范疇。

麒麟9020依然沿用上一代的8核心12線程設計(軟件識別為12核心),主頻分別為2*2.50 GHz、6*2.15 GHz和4*1.6GHz,GPU為Maleoon 920,頻率達到840MHz。

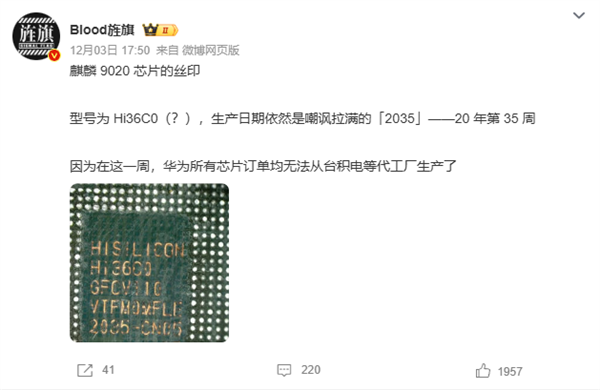

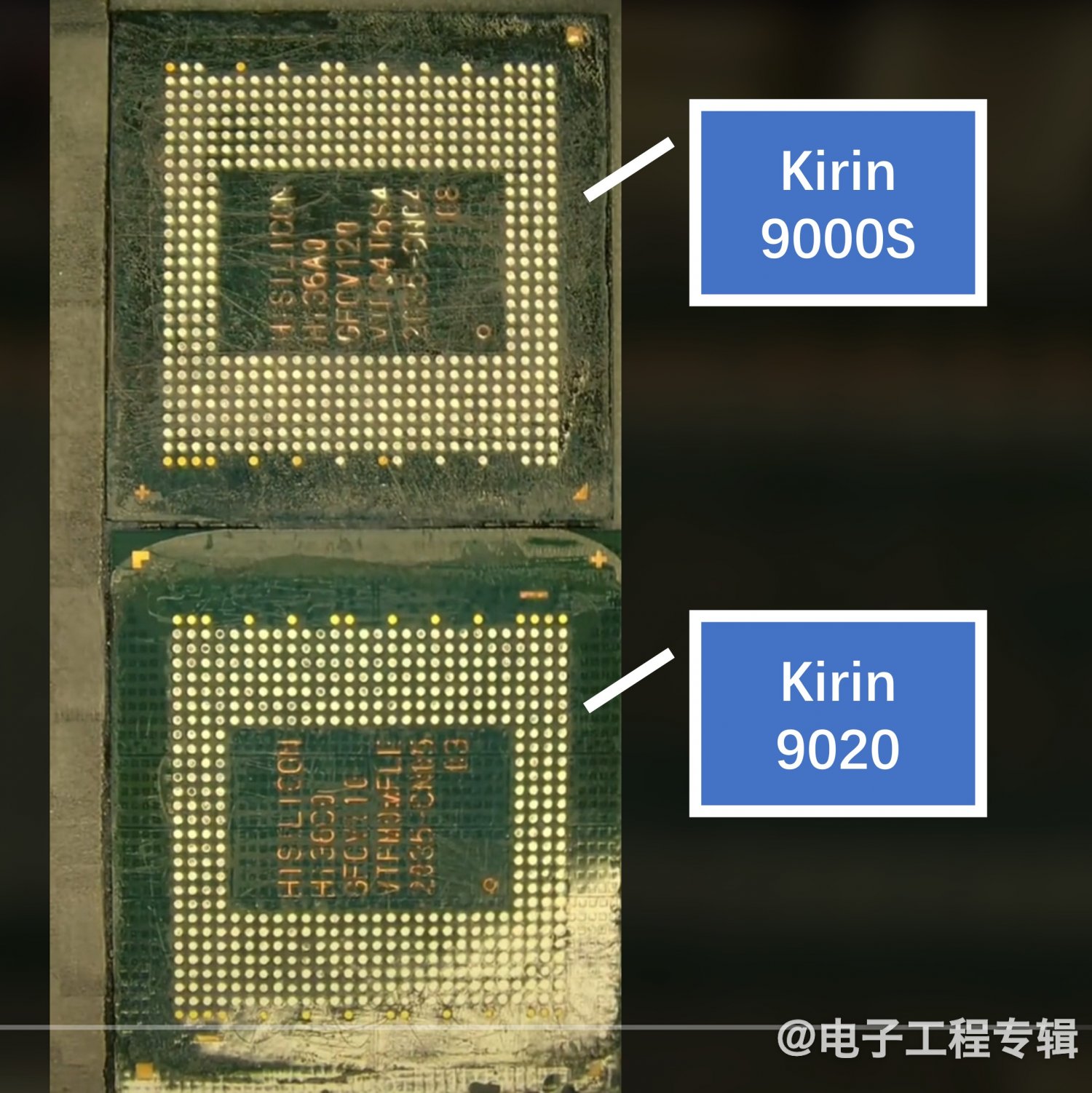

從博主的拆機來看,Mate 70上的麒麟9010芯片絲印也顯示“2035”,與之前的麒麟9000S和麒麟9020一樣。關于“2035”含義的普遍說法是:2020年第35周起,華為芯片訂單均無法從臺積電等代工廠生產。

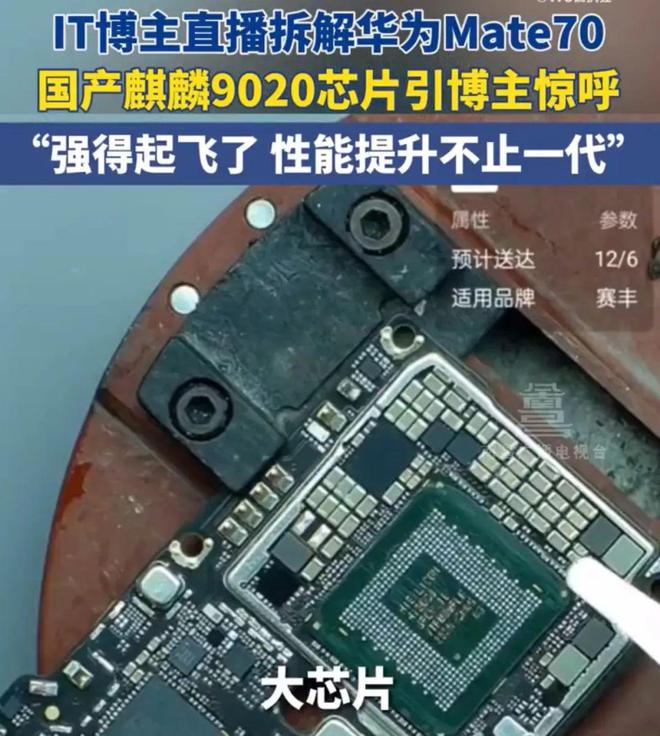

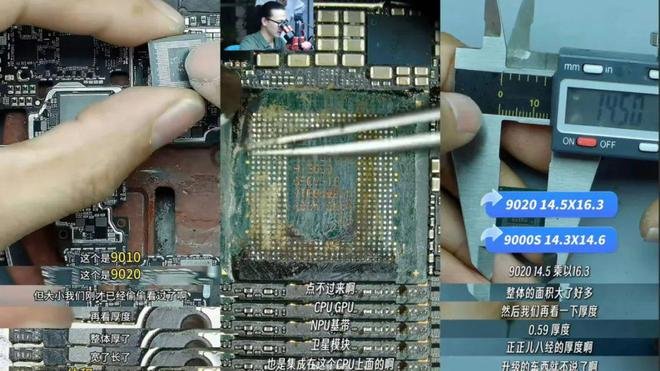

在測試主板通電的過程中,博主發現通電流數值居然比以往的華為機型更高,“這讓我對麒麟9020的架構有了新的認識。經過我的估算,9020在面積上比9000s大了11.7%,這種新的架構優化了性能和運行速度。結合主板的通電效率,架構升級將帶來IPC的巨大提升,能效自然也有了大幅提升!”

跑分測試顯示,麒麟9020單核性能介于驍龍888+與驍龍7+ Gen2之間,跑分成績約為1600分左右;多核性能接近天璣9200,達到約5100分。在安兔兔綜合評分方面,綜合表現超越麒麟9010的96萬分,達到125萬分,性能提升約30%。
