在綠色能源技術的探索中，最雄心勃勃的想法之一，是利用微波或激光將能量從軌道衛星無線傳輸?shù)降厍颉?
隨著能源需求不斷攀升，以及對可持續解決方案的呼聲日益強烈，工程師們正將太空視為尚未開發的前沿領域。在綠色能源技術的探索中，最雄心勃勃的想法之一，是利用微波或激光將能量從軌道衛星無線傳輸?shù)降厍?。這個曾經只存在于科幻小說中的概念，如今正在變?yōu)楝F(xiàn)實。

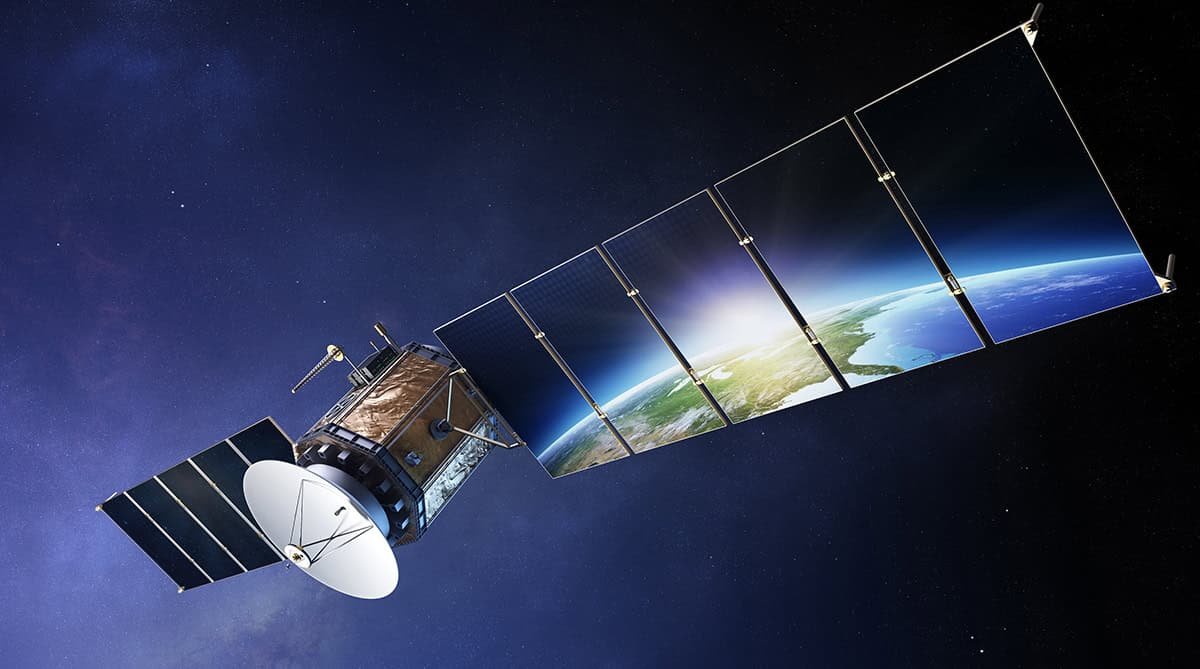

太空供電。(來源：Enel Green Power)
無線輸電背后的物理原理
無線輸電基于電磁波無需物理介質即可在自由空間中傳輸能量的能力。
本質上，無線輸電由麥克斯韋方程組控制，這是人類智慧最偉大的成就之一。它利用電磁場，在某些情況下還借助電磁輻射和共振現象，將能量高效地從源頭傳輸?shù)浇邮斩恕?/p>
傳輸方式
根據傳輸距離和頻率的不同，無線輸電有三種實現方式：近場、中場和遠場。
在無線充電板等短距離應用中，采用近場方式，基于線圈或極板之間的磁場或電場耦合。這種方式受限于緊密對準，其效率會隨著距離的增加而迅速下降。
在中場方式中，利用發射器與接收器電路之間的諧振頻率。由于能夠容忍一定的對準誤差，并實現更遠距離的傳輸，因此非常適合為植入式醫療設備或移動機器人供電。
遠場方式涉及遠距離傳輸電磁能量，通常使用高度定向的波束。在接收端，整流天線捕獲這些能量并將其轉換為直流電，用于為無人機、衛星和能量收集器供電。
一個實際的例子是天基太陽能發電(SBSP)，其中配備太陽能電池板的衛星將陽光轉化為電能，并通過微波或激光將其傳輸?shù)降厍颉Ｔ诘孛嫔?，整流天線接收發射能量并將其轉化為可用電能。
地球靜止軌道(GEO)衛星是位于赤道上方約35,786km的圓形地球同步軌道的特例，它通過與地球自轉同步保持相對于地面的固定，從而能夠?qū)⑽⒉芰窟B續傳輸?shù)降孛娼邮掌鳌?/p>
GEO衛星在春分和秋分前后大約三周內，每天都會經歷長達75min的軌道午夜附近的可預測日食。
此類系統中的發射天線通常為相控陣或高增益定向天線，并經常使用拋物面反射器來聚焦能量。整流天線通常由接收天線、低通濾波器、整流二極管和直流濾波器組成。
影響無線輸電效率的參數
高效的無線輸電取決于頻率、波束發散度、轉換效率和環境干擾。頻率越高，波束越聚焦，方向性越好，但大氣衰減也越強。
在自由空間中，弗里斯傳輸公式可計算出最大接收功率：
該公式將接收功率與發射功率、天線增益、波長λ和距離d聯系起來。
實際上，該公式給出了自由空間的基線，但現實世界中的因素——氧氣和水蒸氣的吸收、雨水或霧的散射——會進一步降低波束質量，尤其是在長距離傳輸中。
微波與激光在無線功率傳輸中的對比
遠距離能量傳輸有兩種選擇：微波和激光。
微波工作在吉赫茲范圍內，為無線能量傳輸提供了一種靈活且成熟的方法。其在惡劣天氣條件下(例如多云和下雨)具有較強的穿透力，并且由于能量密度相對較低而具有較高的安全容差。微波已通過整流天線陣列用于空對地(S2E)能量傳輸，但仍需大型天線，且在波束聚焦和帶寬方面存在局限。
激光器使用紅外或可見光，具有較高的光束精度，并具有能量和數據傳輸?shù)碾p重功能。
雖然激光器在S2E能量傳輸中具有較高的光束精度，但它們更容易受到大氣干擾，并且需要復雜的安全和熱系統。在非理想條件下，效率也會受到影響。
選擇合適的方法取決于任務：
- 微波適合從衛星向地球傳輸能量。
- 激光更適合為無人機或深空設備供電。
無線輸電實驗
無線輸電始于海因里希·赫茲，隨后是尼古拉·特斯拉的無線能量實驗。但直到1964年，威廉·C·布朗展示了一架僅由微波驅動的模型直升機，這項技術才真正起步。20世紀70年代，美國國家航空航天局(NASA)探索利用微波將太陽能從太空傳到地球，由此催生了整流天線的發明——這種裝置可將微波能轉換為直流電。早期測試效率達到54%，這一構想至今仍在推動無線電力系統的創新。
5GW SBSP的要求
SBSP能實現持續、不受天氣影響的太陽能收集。軌道平臺在大氣層外運行，可接收約1.36kW/m²的恒定太陽輻射通量，約為地球表面長期平均值(約0.34kW/m²)的4倍。
向電網輸送5GW電力，需要龐大的軌道陣列。一個典型構想包括：面積約50－60km²的太陽能收集器、直徑約1km的發射器，以及寬度約10km的地面整流天線。數十億個高效光伏電池將為微波發生裝置(如固態功率放大器、行波管或速調管)供電，單個轉換效率超過70%。
在5.8GHz(λ≈52mm)頻率下，要確保安全的功率密度和低損耗，需將波束發散度控制在約100μrad，并保持約10μrad的指向精度。這一精度已超出當前星載通信硬件的常規能力。
面臨的挑戰包括高昂的發射成本、大規模在軌機器人組裝，以及環境問題，如對天文觀測的光學污染、射頻干擾，以及低強度微波輻射的潛在生物效應。盡管SBSP技術門檻高、資金投入大，但中試系統有望在2030年代出現，大規模商業部署可能在2040年代實現。
太空太陽能計劃
多個國家(日本、中國、韓國、美國、英國)正在積極研究SBSP系統。其中，由歐洲航天局(ESA)、NASA和加州理工學院主導的三個項目，有望在未來幾年推動該技術的發展。
ESA的Solaris項目
ESA的Solaris計劃正在評估SBSP系統的可行性，目標是在2040年左右實現商業部署。概念設計提出，在地球靜止軌道(GEO)部署千米級衛星，最大直徑可達2km，重量約11,000t。這些巨型平臺需通過約100次重型火箭發射，在軌組裝而成，旨在提供與核電站相當?shù)募呒夒娏Α?/p>
計劃于2030年代初實現的近期里程碑，是一座約1MW的軌道驗證機。該驗證機可通過自動化模塊化擴展，最終升級至吉瓦級容量。
一項關鍵技術是III-V族多結光伏技術(如InGaP/GaAs/Ge或基于InGaAs的材料)。通過堆疊不同帶隙的子電池，每個子電池可捕獲太陽光譜的不同部分，從而提升整體轉換效率。預計商業化部署后，效率將在十年內從目前的30%提升至40%，而這些進步很可能惠及主流地面光伏技術。
NASA對太空能量傳輸?shù)脑妇?/h3>
與ESA不同，NASA更側重于實驗驗證、模塊化原型和尖端組件開發，涵蓋航天器間的能量傳輸。
在測試了用于探索波束控制、傳輸效率和接收器優化的低功率傳輸模塊(包括用于激光接收的小型速調管型微波振蕩器陣列和高效光伏轉換器)之后，NASA的長期目標是使SBSP具備可擴展性、靈活性和韌性——不僅服務于民用，也能增強未來能源補給困難的任務。盡管NASA尚未制定類似ESA的吉瓦級系統部署時間表，但其工作為許多理論和技術奠定了基礎。
加州理工學院的開創性太空太陽能測試
2023年初，加州理工學院將太空太陽能演示器搭載SpaceX獵鷹9號火箭發射升空，以驗證軌道太陽能系統的關鍵技術。該任務成功測試了三大子系統：輕型可展開結構、高效光伏陣列，以及MAPLE——一種用于無線輸電的實驗性微波陣列。MAPLE實現了兩項突破：首次將能量從軌道傳回地球，并在航天器內部實現了整流天線之間的能量傳輸。其最終目標是商業化部署一系列模塊化航天器，將太陽能持續發射到地球。
未來展望
無線輸電已從理論構想發展為經過驗證的技術，為獲取未開發能源提供了新路徑。在軌道太陽能平臺中，電磁物理學與精密工程技術深度融合，開辟了新的前沿。
隨著全球?qū)η鍧嵞茉吹男枨蠹ぴ?，以及太空基礎設施日益完善，無線輸電有望成為21世紀的基石技術。建造并部署一座1MW的軌道電站，并最終擴展至數百MW甚至更高，可能需要一個國際聯盟，其規?？氨葰W洲核子研究中心(CERN)在基礎物理領域或國際熱核聚變實驗堆(ITER)在核聚變研究中的合作。但這一次，我們的目標不是發現短暫的粒子，而是充分利用恒星與宜居行星之間恰到好處的距離這一天然優勢。
(原文刊登于EE Times姊妹網站Power Electronics News，參考鏈接：Beaming Power Across the Void: Can Satellites Help Fuel the Planet?，由Franklin Zhao編譯。)
本文為《電子工程專輯》2025年11月刊雜志文章，版權所有，禁止轉載。免費雜志訂閱申請點擊這里。
