一文講透AiP毫米波雷達的演進與創新

作為無線通訊系統中的重要組成部分，天線在與芯片形成的收發系統中通常會以分立和集成兩種形式呈現，前者司空見慣，后者主要分為片上天線(Antenna-on-Chip, AoC)和封裝天線(Antenna-in-Package, AiP)兩大類。AoC技術通過半導體材料與工藝將天線與其它電路集成在同一個芯片上，考慮到成本和性能，AoC技術更適用于太赫茲頻段；AiP技術則是通過封裝材料與工藝將天線與其它電路集成在同一封裝內，由于很好地兼顧了天線性能、成本及體積，近年來深受廣大芯片及封裝制造商的青睞。

目前，幾乎所有的60GHz無線通信和手勢雷達芯片都采用了AiP技術，此外，在79GHz汽車雷達、94GHz相控陣天線、122GHz/145GHz/160GHz傳感器以及300GHz無線鏈接芯片中，也都能夠找到AiP技術的身影。

毫米波雷達的演進

先簡單回顧一下AiP的歷史。

AiP早期與藍牙無線技術一起發芽，2000年-2001年間，英國伯明翰大學和喬治亞理工大學的研究人員相繼為5.8GHz Wi-Fi應用提出了集成在封裝上的天線設計理念；2006年新加坡南洋理工大學的張躍平教授為了能夠更好的推廣封裝天線技術，借鑒SiP的概念，首次提出了AiP的概念，并在此后的10多年間做了大量的相關研究，也因此在2020年獲得天線界的最高獎項-克勞斯天線獎。

AiP技術的成功主要歸功于人們重拾了對60GHz無線系統的研究與開發興趣。2007年標志著AiP技術發展進入新的階段，那一年，IEEE將60GHz頻帶列為非授權毫米波頻段，自此該頻段大量的AiP研究開始興起。到了2014年，隨著5G技術全面支持低頻段sub-6G和毫米波頻段(26/28/39GHz)，AiP技術又成為5G領域的重要課題之一，主要難點在于如何實現高輻射效率及低成本量產。

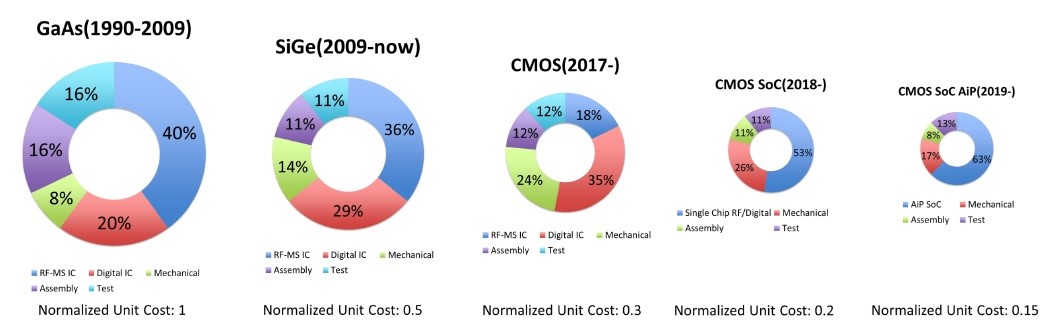

根據加特蘭微電子公司COO呂昱昭提供的數據，預計到2024年，全球毫米波雷達的容量將達到4億顆，AiP能給市場帶來40%的增長，而成本相比目前主流的CMOS SoC芯片還將繼續下探。

“高性能、小型化易安裝、低成本等是AiP芯片的核心競爭優勢。”加特蘭微電子公司生產技術總監王典在接受《電子工程專輯》采訪時，以基于加特蘭AiP芯片開發的車載超短距雷達為例，講述了如何通過封裝的形式將射頻前端、雷達信號處理基帶、微處理器和高頻天線集成在一起，再搭配極少的外圍器件，從而快速完成雷達模組搭建(包括電源芯片、Flash和CAN收發器)的過程。

作為一家致力于提供毫米波雷達芯片和方案的廠商，成立于2014年的加特蘭微電子從2017年開始AiP產品研發，前后歷經四代，成功在今年2季度量產兩款包含AiP技術的毫米波雷達芯片產品：Alps系列77/79GHz車規級毫米波雷達芯片，以及Rhine系列60GHz工業級毫米波雷達芯片。

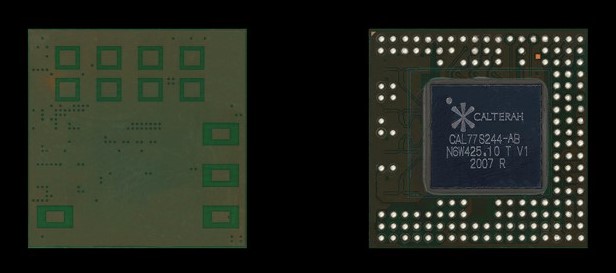

加特蘭車載超短距雷達AiP芯片

這兩款集成天線的雷達芯片尺寸僅為12.2mm*12.2mm，四發四收，內置雷達信號處理基帶、FMCW波形生成器和高速ADC，外圍只需供電電源和閃存就可以構成一個完整的毫米波雷達模塊，與此同時用戶可任意選擇3個發射通道來控制發射特性，該芯片還能夠支持俯仰，水平方向MIMO技術，提供俯仰解角能力以及水平方向上更高精度的解算。

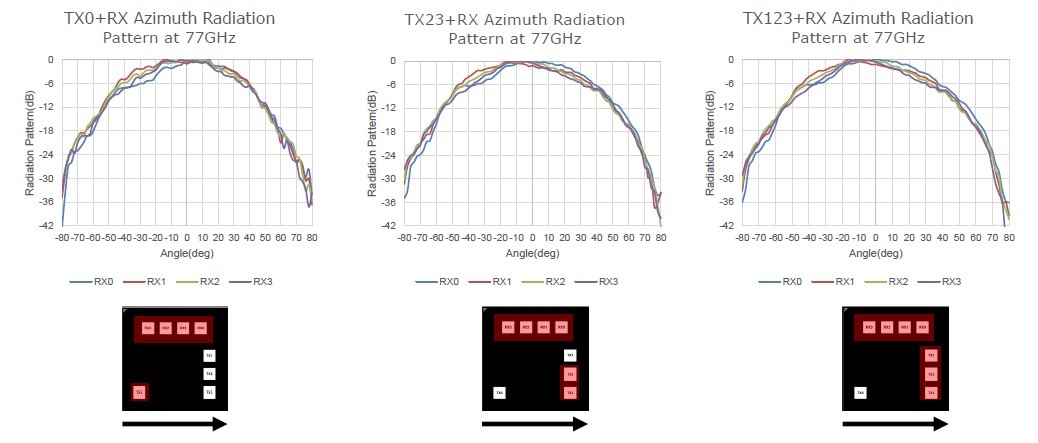

三種發射方式隨意切換

基礎上，還可以繼續向上搭建覆蓋環車360度的全場景芯片方案——通過單片Alps SoC或者2片Alps SoC的級聯，可以滿足前向雷達的需求；單片Alps SoC(2發4收或者4發4收)可以滿足前角/后角雷達的需求；通過Alps AiP可以實現環車的超短距雷達的需求。很顯然，通過一個芯片平臺實現環車雷達芯片的完整方案，既降低了開發難度，又節省了開發時間、開發成本，同時也有利于傳感器硬件的標準化。

前所未有的技術挑戰

當然，要完成這樣的超短距雷達開發，會面臨包括地雜波、物理設計、天線性能設計、電連接、封裝工藝與材料、芯片模組協同設計、散熱處理、可靠性、自動化測試在內的一系列挑戰，王典表示，為了幫助下游廠商一起克服這些挑戰，加特蘭微電子在芯片開發、生產和底層軟件上做了大量的工作。

• 物理設計

以Alps AiP為例，設計人員需要在12*12 mm2的面積內，放置5240個過孔、161條信號線、12個天線單元和4組功分器，最小線寬處僅25um，并提供比使用帶寬冗余度至少高出200%的設計帶寬。此外，為了做出一顆具備高可靠性的完整封裝天線毫米波雷達系統芯片，還要經歷超過6000小時的可靠性實驗來滿足車規品質和壽命需求。

• 地雜波

超短距雷達要求俯仰向的視角很大，這樣對于近距物體的高度信息等的探測會更豐富，但也意味著同時探測到的地雜波就會更多。

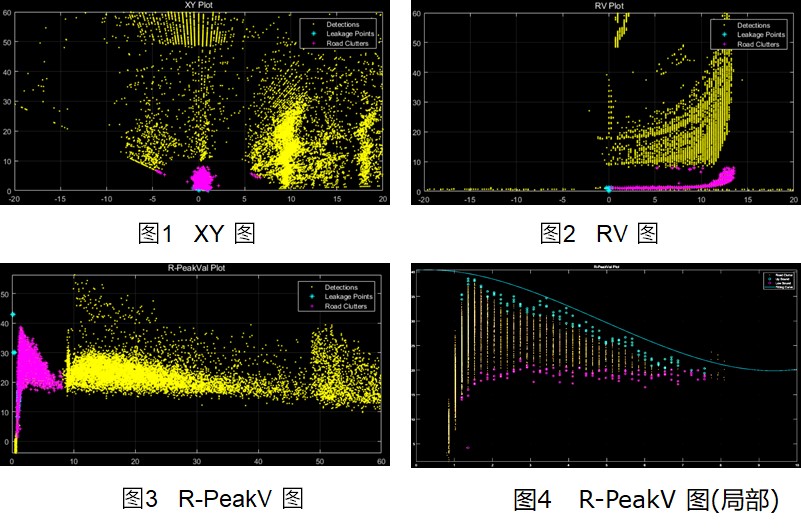

加特蘭解決地雜波困擾的方式是通過多幀數據的積累，與經過大量實測的先驗信息所擬合的特征曲線進行比對——超出這條曲線的，被認為是真實的被測目標，低于這條曲線的，就會被抑制掉。目標的距離、幅度，甚至速度、俯仰信息等都對擬合這樣的特征曲線有幫助。同時，通過實測加特蘭發現不同的路面材質，像水泥、瀝青、泥土路等都有各自的特征。另外通過支持自適應的特征曲線，加入速度、俯仰信息等更多的特征變量，結合在線訓練，在車輛進入不同的路面狀況時，特征曲線可以動態調整，對于雜波抑制會有更好的效果。

信息來源：加特蘭微電子

• 天線耦合

由于物理空間的限制，集成天線耦合產生的角度失真是非線性的，非線性的失真導致角度解算變差，測角的難度就會增加，這里就需要天線校準。

傳統的校準方法只是使用線性的轉換補償，對于非線性的失真效果很不理想。對于這個挑戰，加特蘭創造性地采用一種全新的神經網絡算法(RBF-NN)來進行天線校準。對于這樣一個神經網絡架構，在輸入層是天線的測量角度θ，經過中間的隱含層，傳遞函數φ，最后加總，得到一個角度的校準值，作為輸出。

在上圖中，左邊是角度測量的原始數據，存在非線性的失真；中間是采用傳統的校準方法，校準后的角度誤差在5度左右；右邊采用RBF-NN的神經網絡校準算法后，角度誤差在1度以內，效果非常明顯。(信息來源：加特蘭微電子)

• 頻率干擾

通常超短距雷達方位向視場角很大，在車流密集的場景下，接收到干擾的概率會更大，抗干擾的需求就更強烈，加特蘭微電子的AiP芯片通過系統性的策略來對抗干擾：3種模式規避干擾，1種機制消除干擾。

首先結合AiP芯片靈活的FMCW波形生成器，通過隨機改變一幀數據中的chirp配置參數來規避可能存在的干擾，這也是防范同步干擾的有效方式。

擾相(Phase Scrambling,PS)，改變波形的相位；

移Chirp(Chirp Shifting,CS)，改變上升沿的觸發點；

跳頻(FrequencyHopping,FH)，保持掃頻帶寬不變，改變開始和截止頻率。

當工作在同樣頻帶而調制斜率不同時，發射信號與其他雷達的回波信號重疊，就會產生干擾，這種干擾可能會帶來額外的一個頻率分量，或者是產生更大的一個幅度，會在時域上產生明顯的底噪抬升現象。

通常可以把這樣的干擾粗略地劃分為：頭部的高頻區，中間的低頻區和尾部的高頻區。我們的抗干擾策略分為兩個步驟，第一步是定位干擾，通過信號的絕對幅度值和相鄰兩點的幅度差來判斷。第二步是濾除干擾，采用兩種策略：1、直接濾除，2、使用一個預先估計的幅度來代替干擾的幅度。

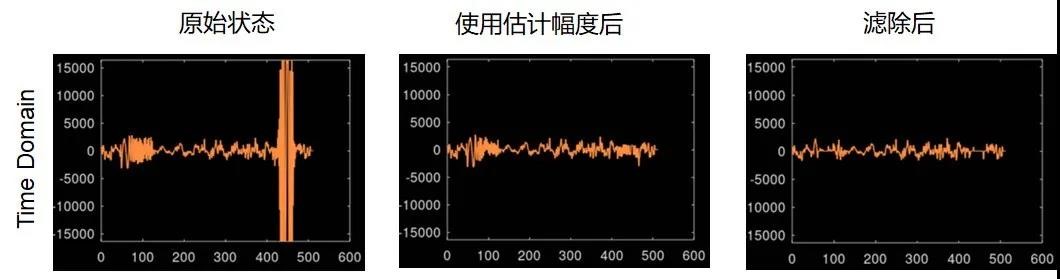

在上圖中，左邊是干擾在時域譜上的原始狀態，可以清晰地觀察到存在兩個干擾源，導致底噪明顯抬升；中間是使用估計幅度濾除干擾的效果；右邊是直接濾除干擾后的效果。(信息來源：加特蘭微電子)

除了汽車，基于AiP毫米波雷達能做的還有很多

除了前文談及的環車360度全場景應用外，考慮到毫米波雷達對物體的某些微動具有敏銳的“洞察”能力，業界正以此為契機將毫米波雷達技術應用于汽車駕駛艙內活體檢測、空調智能化、室內人員跟蹤等大量創新型應用場景中。

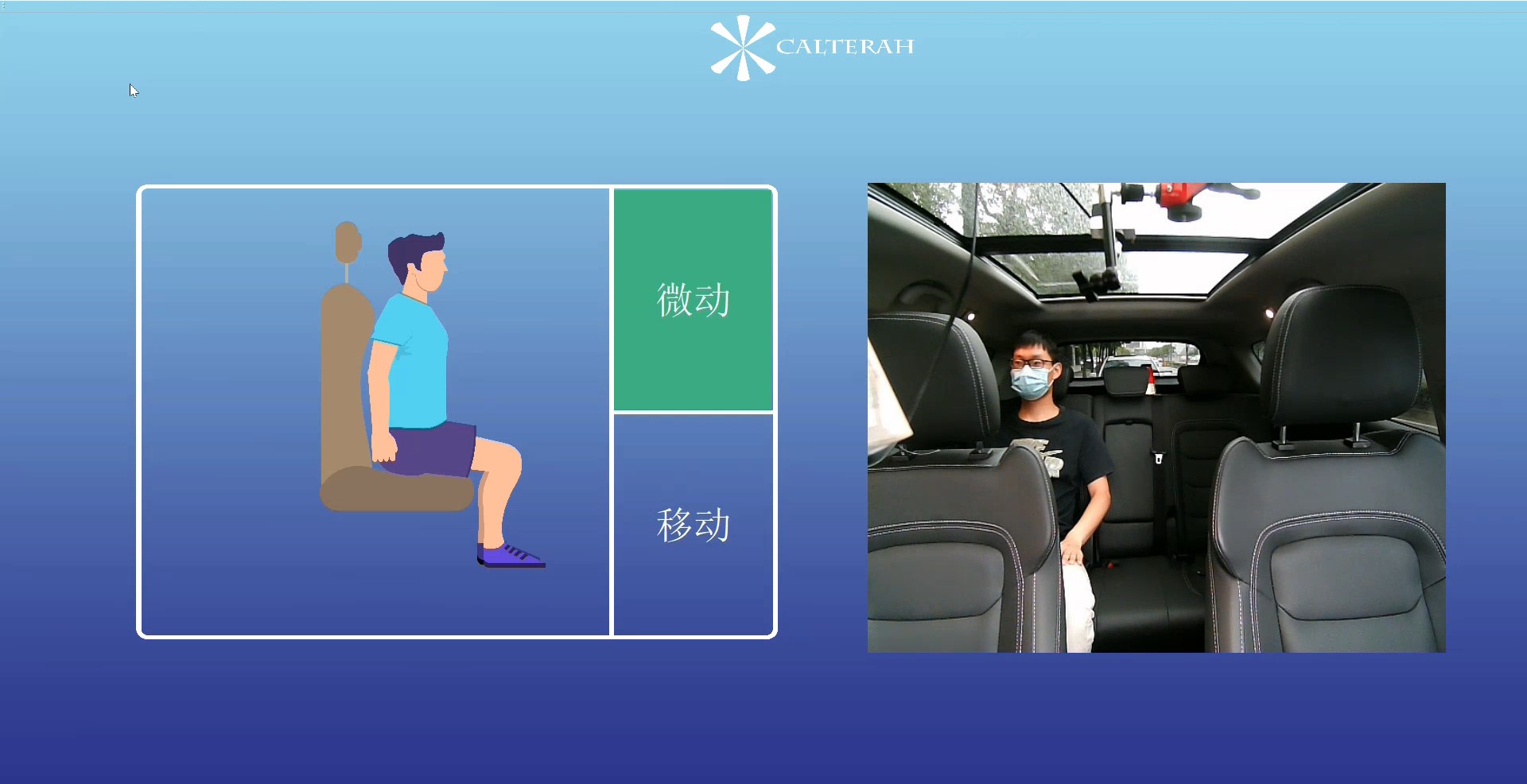

在加特蘭微電子公司產品經理吳翔談及的駕駛艙內檢測參考設計中，由于毫米波雷達可以在較遠距離上精準地探測到人體的呼吸、心跳等細微的生命體征信號引起的胸腔、腹腔微動，因而能夠以非接觸地的方式檢測和測量車內人體生命體征的存在，OEM或整車廠只需在后視鏡或車內頂燈位置處安裝AiP毫米波雷達傳感器即可。而如果把呼吸心跳檢測技術加到空調中，空調就能夠通過人呼吸次數的快慢，自主判斷是否進入睡眠模式。

在智能空調和室內人員跟蹤方案中，具備多通道天線技術的毫米波雷達不但能夠區分大人、小孩和寵物，還能支持房間面積的測量。針對呼吸等人體微動特征的檢測，可對靜止不動的以及保持長時間靜止不動人員的跟蹤，并同時自動過濾其他物體運動，例如風扇、窗簾、綠色植物等。

視頻監控市場中加入毫米波雷達也正成為新趨勢。按照吳翔的說法，目前基于光學CMOS傳感器的監控攝像頭，即便引入AI技術，但在天氣、周圍環境光線不好，或距離較遠時，識別度仍然會大幅降低并帶來誤報。但如果配合小體積的AiP毫米波雷達傳感器，就能夠用相對較低的算力和成本來降低誤報率。

結語：

張躍平博士曾說，“以前在射頻IC工程師眼中，天線只不過是一片金屬，現在他們意識到沒有好的天線解決方案，設計再好的射頻IC也就是一塊石英。”如今，AiP技術早已從學術界拓展至汽車、工業、封裝、材料與工藝、微波、雷達及通信等多個領域，持續為全球用戶提供更高性能、更易使用和更低能耗的毫米波雷達技術，為社會創造一個更安全、更智能的環境，這不僅是加特蘭的使命，也是像加特蘭這樣業內先驅者們肩頭所擔負的責任。
