升降壓控制技術迎來重大突破，不要小瞧日企對科技的執念

“日本資源缺乏，能成為經濟大國，全靠一代代工匠們的技術和心血。不要小看了這顆樹脂螺絲釘，它雖然輕，但卻堅硬，正是無數顆這樣的螺絲釘才支撐起了日本經濟。”

這是幾年前熱播的日本電視連續劇《半澤直樹》中的一段經典臺詞。導演借半澤直樹父親之口，道出了日本經濟蓬勃發展的根本原因—“工匠精神”。而日前在羅姆(ROHM)半導體的發布會上，我們也感受到了這種精神。

近年來，在對環保性能要求越來越高的汽車領域，配備停車時停止引擎和電機的怠速啟停系統的車輛日益增加。但是在怠速啟停時，電池會存在由電壓瞬變所引起的電壓波動現象。如果采用傳統降壓型DC/DC轉換器給車載電子控制單元(ECU)進行供電，由于此時電壓已經降低到車載ECU的正常工作電壓，會導致包括儀表盤在內的ECU停止工作，從而給車輛行駛帶來巨大的安全風險。

要想使ECU穩定工作，需要采用升降壓轉換器，其優點是不管電池電壓高于還是低于ECU所需要的供電電壓，升降壓DC/DC轉換器都可以輸出一個比較穩定的供電電壓，來保證ECU可以正常工作。然而，傳統的升降壓DC/DC轉換器控制復雜且響應性能差，輸出需要大容量電容器，這些都是亟待解決的問題。

為此，ROHM面向配備怠速啟停系統的車輛中的儀表盤面板和網關等需要升降壓電源的ECU，開發出升降壓控制技術“Quick Buck Booster”，旨在實現業界最優異的低消耗電流和穩定性能。

“相比降壓芯片，升降壓技術所面對的市場規模其實很小。但既然整車廠有這樣的需求，提供最先進的科技給他們是羅姆的責任所在。”羅姆半導體(北京)有限公司設計中心所長水原德健說。

凝聚ROHM車載電源技術精髓

根據羅姆半導體(北京)有限公司設計中心工程師吳波的介紹，利用“Quick Buck Booster”技術，無需損害降壓型DC/DC轉換器在性能方面優于升降壓電源的特性優勢，即可輕松切換為升降壓型DC/DC轉換器。在升降壓電源中，可實現與降壓電源同等的特性、外圍部件小型化和削減開發周期，有助于配備怠速啟停功能車輛的ECU等在短時間內電壓發生顯著下降的應用的穩定工作和系統優化。

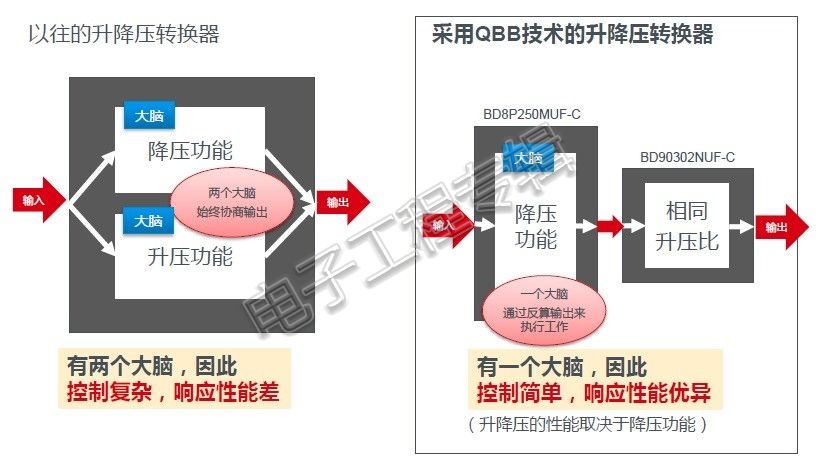

如下圖所示，左邊降壓電路和右邊升壓電路的電路拓?fù)浣Y(jié)構是一樣的，兩者結合起來就是一個升降壓電路。兩者的主要區別在于控制方式不同，傳統降壓回路的控制方式是對降壓功能和升壓部分進行分別控制，也就是降壓部分和升壓部分需要分別進行占空比控制，相當于兩個大腦進行協商，難免會造成整個系統的控制結構復雜，環路響應特性比較差。

ROHM針對這個復雜的控制結構進行了改善，即將升壓側的占空比設定為一個固定的輸出。也就是說，無論回路的輸出輸入怎樣變化，升降側的占空比都是固定的。由于具備相同的占空比，那么環路的整體控制只需要依靠降壓側IC通過采集輸出電流的變化，或是輸入電壓的波動就可實現。相當于使用一個大腦來進行控制，從而降低了系統設計的復雜度，大幅提升了整體系統的響應性能。

該芯片組由具備升壓功能的降壓DC/DC轉換器“BD8P250MUF-C”和升壓專用IC“BD90302NUF-C”組成。核心器件“BD8P250MUF-C”中采用了新概念升降壓控制技術“Quick Buck Booster”，僅需在后端追加“BD90302NUF-C”，即可在不損害降壓電源在性能方面的特性優勢的情況下成功構建升降壓電源。

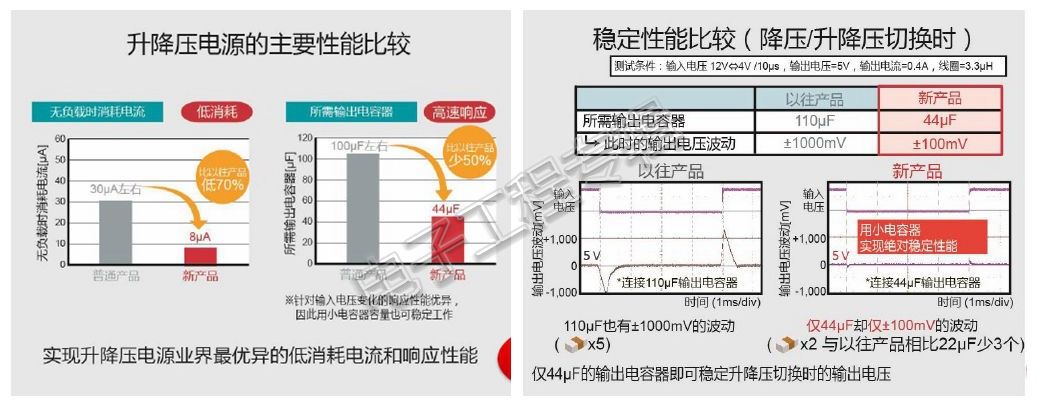

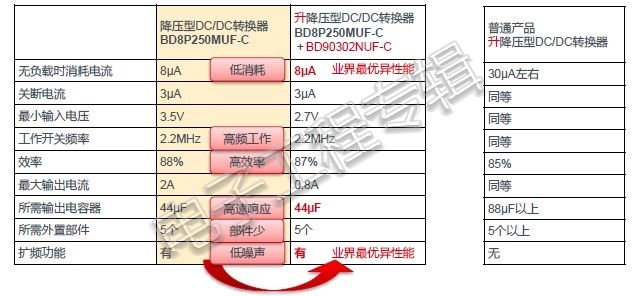

吳波表示，傳統的升降壓轉換器為了輸出側電壓的穩定，一般要采用100μf以上的穩壓電容才可以作為升降壓電源。而B(niǎo)D8P250和BD90302升降壓芯片組則可實現無負載時消耗電流8µA，并以44µF輸出電容容量實現輸出電壓波動僅±100mV的穩定工作。這意味著，該產品的消耗電流比普通產品低70%，輸出電容容量減少50%，非常有助于配備怠速啟停功能的車輛在短時間內輸入電壓發生顯著下降的應用中實現穩定工作以及進一步節能。

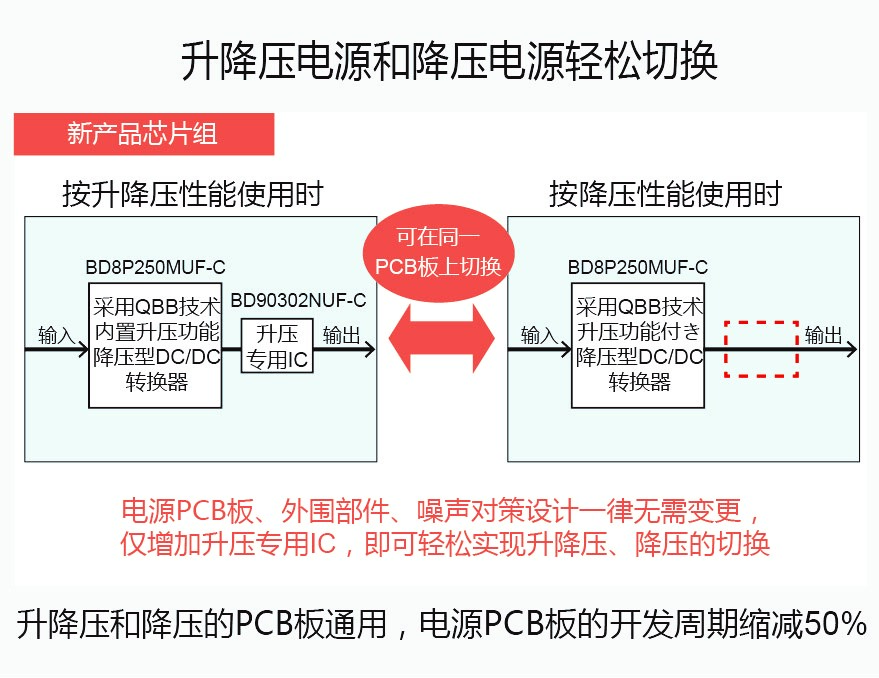

另外，利用“Quick Buck Booster”的效果，還實現了以往無法實現的升降壓電源和降壓電源的電源PCB板、外圍部件、噪聲對策的通用設計，這也屬于業內首創。因此，從降壓電源變身為升降壓電源僅需增加1枚升壓專用IC即可輕松實現，與升降壓電源和降壓電源分別設計的情況相比，開發周期可縮減50%。

“對于無需應對由電壓瞬變所引起電壓波動的車輛，只采用降壓型DC/DC控制器就可以滿足ECU的供電要求。我們?nèi)绻槍?duì)不同的車型開發不同的電源供電方案，會造成兩套方案同時開發，費時費力。BD8P250和BD90302這兩個產品的組合可以在實現PCB板不進行重新畫板的前提下，非常輕松的進行降壓功能和升降壓功能的切換。”吳波說。

隨著噪聲標準越來越嚴格，低電磁干擾(EMI)的需求也日益高漲。“BD8P250MUF-C”利用擴頻功能實現了低EMI，完全滿足汽車領域噪聲國際標準“CISPR25”，并具有余量。ROHM獨有的超高速脈沖控制技術“Nano Pulse Control”也可以始終在不干擾AM廣播頻段(1.84MHz Max.)的2.2MHz頻率下工作，對于最大36V的高電壓輸入，還實現了驅動ECU的5V穩定輸出。而且，同時實現車載ECU電源所需的“低電磁干擾性能”和“高電壓輸入、低電壓輸出，不干擾AM廣播頻段”，也有助于對噪聲性能要求高的車載系統穩定工作。
