當MCU開始集成CNN加速器，電池供電邊緣AI應用的春天來了

《韓非子·說林上》中有一句話，“失火而取水于海，海水雖多，火必不滅矣，遠水不救近火也。”——指的是失火時用海水救火，雖然海水量大，但遠離火場，起不到滅火的作用。

這句話用來形容當今的云計算與邊緣計算同樣適用，云端人工智能（AI）相當于大海，雖然水多、能力強，但對于特殊的場景終究遠水解不了近渴；邊緣AI則可以在如語音識別、人體數據分析等對實時性要求高的領域發揮重要作用。

由于物與物之間的互聯會產生海量的數據處理需求，只有AI強大的計算能力才能夠勝任，物聯網（IoT）技術正與AI技術深度融合，產生AIoT的概念。如果將物聯網比作遍布全身的周圍神經網絡，那么AI就相當于人的大腦。要達到類似于人類的智能，設備需要進行大量的矩陣運算，往往只有部署在云端的大型服務器才能夠勝任。

由于物聯網技術由于是物與物之間的互連，多數設備需要電池供電，并且數據在物與物之間的流通并不能完全依賴于云端，因此物聯網通常意味著低成本和低功耗。這就使得AI技術與IoT技術的融合產生了一定矛盾與困難。

邊緣AI也可理解為終端AI技術，最早起源于20世紀90年代的邊緣計算。其中的邊緣指的是物理世界和數字世界之間的邊界，如各種傳感器連接著真實物理世界和數字世界，構成一組組邊緣節點；智能化的AI技術則使機器能夠以之前完全不可能的方式來觀察、聆聽和感知世界。

過去，將AI推理布置到邊緣意味著從傳感器、攝像機和麥克風收集數據，然后將數據發送到云端實現推理算法，再將結果送回到邊緣。由于延遲和能耗較大，這種架構對于邊緣普及極具挑戰。邊緣AI的目的是讓邊緣節點也具備AI推理的功能，提供高級數據分析、場景感知、實時決策、自組織與協同等服務，解決上述問題的同時具備實時性好、帶寬資源要求低、隱私性高等特點。

作為邊緣端最常用的硬件，低功耗微控制器（MCU）可用于實施簡單的神經網絡運算，延遲雖然降低了，但只能在邊緣執行簡單任務。如果給MCU加上AI功能，可以將AI推理從云端推向邊緣端，從而助力電池供電的人工智能和物聯網設備發展。

傳統軟件方式對比AI MCU

“MAX78000就是一款帶有神經網絡加速器的超低功耗人工智能微控制器，支持電池供電的嵌入式物聯網設備在邊緣通過快速、低功耗AI推理來制定復雜決策。”在日前舉辦的ADI MCU Media Workshop上，ADI中國技術支持中心高級工程師辛毅介紹了ADI最新的邊緣AI解決方案，與傳統的軟件AI方案相比，這種快速、低功耗的決策實施使得復雜的AI推理能耗降低到前期方案的百分之一以內，采用AI技術的電池供電系統可大幅延長其運行時間，有助于實現之前無法逾越的新一代電池供電AI應用。

通俗地來講，AI設備可以“看到”、“聽到”或“感知到”某個物體、聲音或事件，并且像人類一樣做出相應的行動。此前用傳統的軟件方法來實現AI，如果要識別一只貓，往往需要程序員編寫一組規則來描述貓的特征，從而約束程序的運行，比如貓必須有尖尖的耳朵、三角形的鼻子和長長的胡須。

但實際情況和普遍規則相沖突時，大量例外情況給傳統軟件技術帶來了巨大的困難。辛毅舉例到，“比如從后面或者側面識別一只貓，胡須和鼻子都看不見；比如一只純黑的貓，在黑暗中無法識別；又比如貓被遮擋、品種是折耳或沒有腿，軟件方式都無法實現準確識別。”

但是AI技術可以通過海量的、不同的貓照片進行訓練，進而提取出貓的深層次抽象特征。這些用于訓練的照片既包括貓的普遍特征，又包含大量例外，從而有助于AI技術準確地識別出一張新圖片中的貓。

“傳統的軟件方式是閉著眼睛，相當于盲人摸象，需要告訴軟件所有貓的特征，費時費力且不準確；而AI技術相當于海量的學習過程，可以睜開眼睛看各種各樣的貓，從而進行學習，訓練好之后，看到新的貓圖片就能馬上判斷，可以說是洞若觀火。” 辛毅形象地形容到。

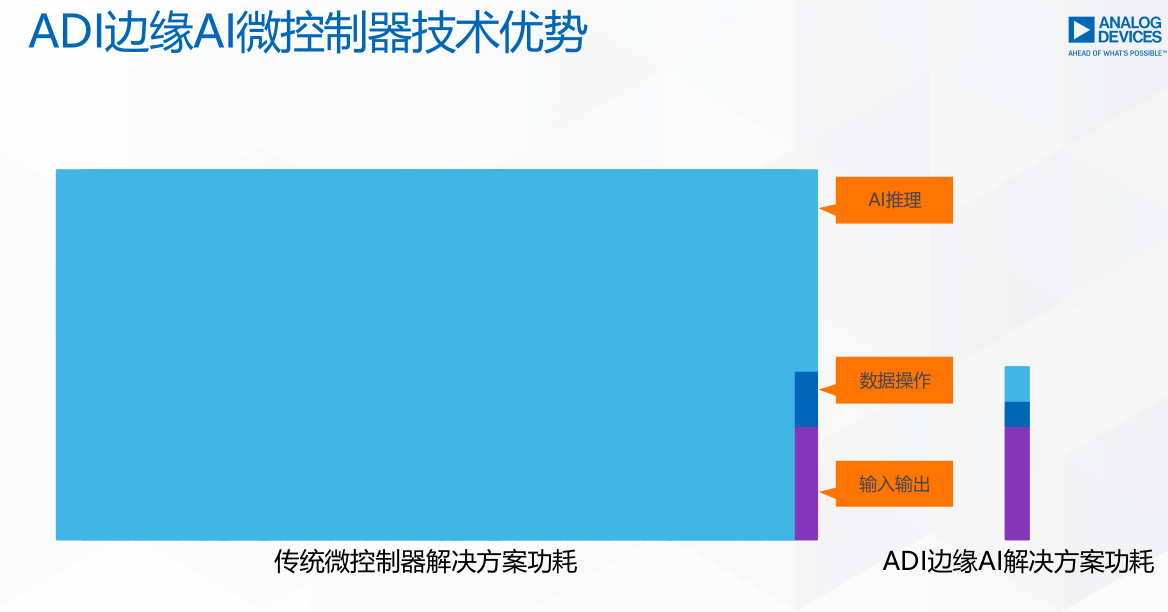

據介紹，通過集成專用的神經網絡加速器，MAX78000可以在本地以低功耗實時執行AI處理，使機器能夠看到和聽到復雜的型態。由于MAX78000執行推理的功耗不到微控制器軟件運行功耗的百分之一，大幅提高了機器視覺、語音和面部識別等應用的工作效率。

Arm和RISC-V核心分工明確，集成CNN大幅降低功耗

MAX78000的核心是專用硬件，其設計旨在最大程度地降低卷積神經網絡(CNN)的能耗和延遲。該硬件運行時幾乎不需要任何微控制器核的介入，操作的流線化程度極高，能量和時間僅用于實施CNN的數學運算。為了將外部世界的采集數據高效輸入到CNN引擎，用戶可使用兩種集成微控制器核之一：超低功耗ARM Cortex-M4F 核，或功耗更低的RISC-V核。

ADI MCU產品線資深業務經理李勇表示，兩個內核的工作是分配好的。M4F內部配有Flash和SRAM，主要處理應用和通信，而RISC-V是一顆采用32位精簡指令集的小內核，主要配合CNN工作。“由于CNN工作時需要輸入圖片、聲音、波形等原始數據，RISC-V內核會將數據搬運至存儲空間，再用于CNN。經過硬件計算，CNN將原始數據通過矩陣乘法和加法得到特征值，再放入內存進行比對。”

據辛毅介紹，MAX7800X系列的數據加載和啟動由MCU內核負責，而AI推理由CNN加速器專門負責。打個比喻，“對于AI處理而言，MAX7800X的兩個微控制器內核就相當于專門負責買菜的媽媽，而卷積神經網絡加速器則相當于專門做菜的爸爸。借助在芯片內部集成的卷積神經網絡加速器就可以完成AI推理，不需要再通過互聯網上傳云端。”

由于MCU內核完成加載和啟動后就不需要任何操作了，原則上不介入AI推理，因此功耗很低。兩個硬件分工合作讓MAX7800X系列一不需要聯網，二支持電池供電，滿足了邊緣AI的要求。

與通用MCU、FPGA、GPU、DSP等邊緣AI方案對比

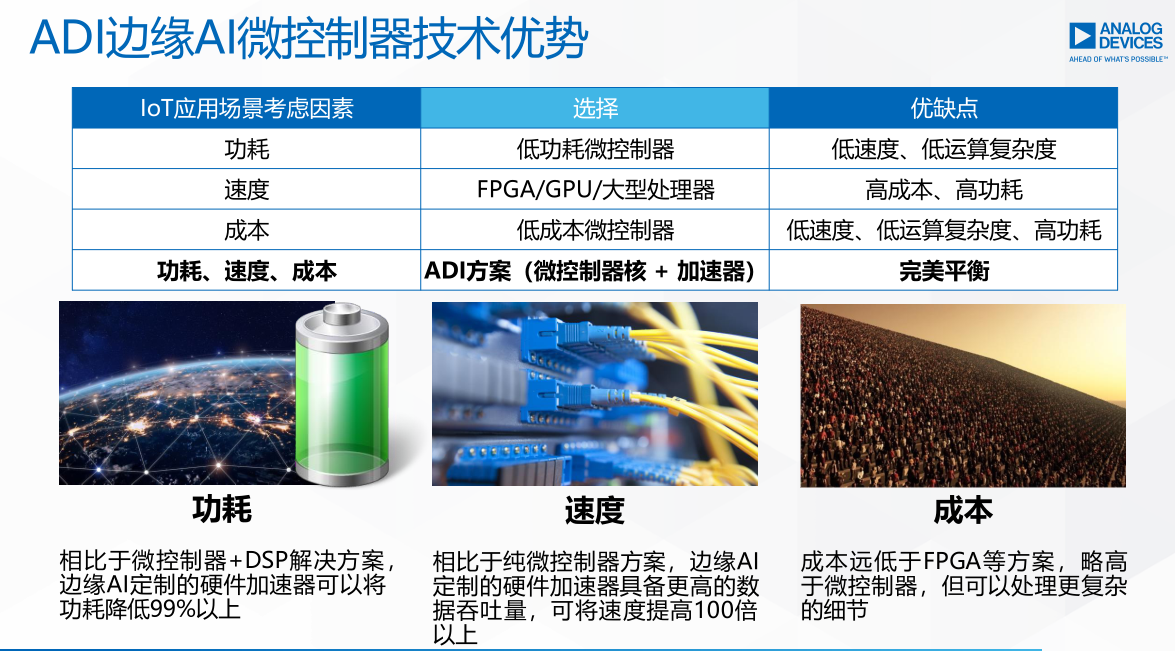

李勇表示，MAX78000在功耗、速度、成本三個方面達成平衡。通常邊緣AI可由通用MCU完成，也可由FPGA、GPU、DSP等專門的芯片完成。

比較常見的有基于Arm Cortex-M4的MCU內置DSP協處理器，這類方案需要數學方面的運算，適用于如屏幕分析等工業應用；純MCU方案多采用8位、16位、32位處理器，相對較簡單也會更節約晶圓空間，適用于家電、玩具、消費品等應用；MCU+RISC-V+FPG則適合更專業、更復雜的應用，RISC-V內核主要作為Sensor hub，如在可穿戴設備中，RISC-V可在Arm內核處于sleep狀態時調取數據，等Arm內核喚醒時再對這些數據進行處理，“這種方案往往靈活度差一些，并且由于加入太多功能，針對普通應用時成本無法降低。”

由于獨特的架構和分工，MAX78000與運行在低功耗MCU上的純軟件解決方案相比具備更高的數據吞吐量，速度提高了100倍，但成本只是FPGA或GPU方案的零頭；相比MCU加DSP的方案，MAX78000的功耗不到該方案的百分之一。

“我認為這些方案各有特點，適用于不同的應用場景，按需配置。這也是為什么市場上有很多不同的CPU被大家采用。”李勇說到。

談到ADI為何要在MCU中集成硬件CNN，而不直接采用通用MCU運行軟件神經網絡，李勇認為主要是因為功耗。以采用Cortex-M7核心的通用MCU為例，雖然主頻高達200MHz，但MCU需要長時間全力運行CNN算法，導致功耗較高。“集成了CNN后可以很快計算出來，之后對應的設備便進入睡眠狀態，很大程度降低了功耗。我們認為，在未來的一些特殊邊緣應用中，這是非常重要的特征。”

與競品MCU的對比

目前ADI的邊緣AI解決方案MA7800X系列主要包含兩款A(yù)I MCU——MAX78000和MAX78002，二者都基于Arm Cortex-M4F和RISC-V的低功耗微處理器，搭載專用的卷積神經網絡加速器執行AI推理。MAX78000可支持多達3.5M的模型權重，MAX78002則支持多達16M的模型權重，后者不僅可以做到圖像的識別，還可以進行復雜的視頻分析。

MAX7800X系列的相關特性總結如下：

主要優勢

• 低能耗：硬件加速器與超低功耗ARM M4F及RISC-V微控制器相結合，將智能化實施推進到邊緣，能耗不足嵌入式競爭方案的百分之一。
• 低延遲：在邊緣執行AI功能，實現復雜的認知，使IoT應用減少或省去云端事務處理，速度提高到軟件方案的100倍。
• 高度集成：帶有神經網絡加速器的低功耗微控制器使得在電池供電的IoT設備中是實現復雜、實時認知成為可能。

應用場景

• 人臉識別：不僅可以識別人臉，也可以識別物體、寵物等；
• 災難檢測：煙感、煙霧監測；火災監測；泥石流監測；震動監測；
• 醫療應用：心電圖；心率、血液數據；
• 指令識別：語音指令控制智能家居；
• Speaker識別：可以識別指令的發出人

以MAX78000為例，辛毅將MAX78000、ADI通用MCU MAX32650和某競品MCU執行相同AI推理所花費的時間和功耗做了對比，分別評估了MAX78000的人臉識別（圖像識別、視覺識別）和關鍵字識別（音頻識別、聽覺識別）性能。從下圖可以看到，不論是推理速度還是推理功耗，MAX78000在兩項識別上的表現均優于MAX32650和競品MCU。

已有大量應用實例

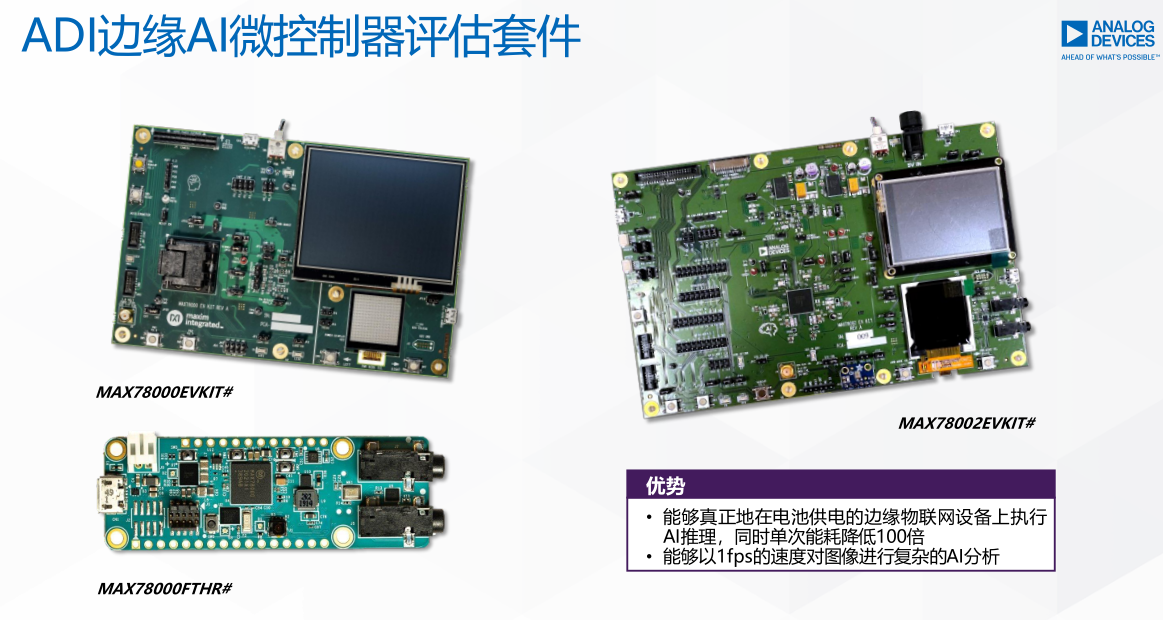

鑒于AI開發的挑戰性，ADI還提供支持資源和工具以實現平穩的評估和開發體驗，包括數據手冊、應用筆記、評估套件、參考設計、教學視頻、工具和例程等。MAX78000 EVKIT#包括音頻和攝像頭輸入，開箱即用的演示平臺支持大字表關鍵詞檢索和面部識別。完備的文檔可幫助工程師訓練MAX78000神經網絡，且采用其日常使用的工具TensorFlow或PyTorch。

在硬件方面，ADI已經發布了許多有關MCU的評估板、最小板和參考設計，支持KEIL、IAR、mbed、eclipse等專門的平臺。

根據預測，2025年將有75%的數據產生在邊緣側進行處理，因此邊緣AI可以在許多方面大顯身手。李勇和辛毅介紹了MAX7800X在物聯網設備上的各類應用。

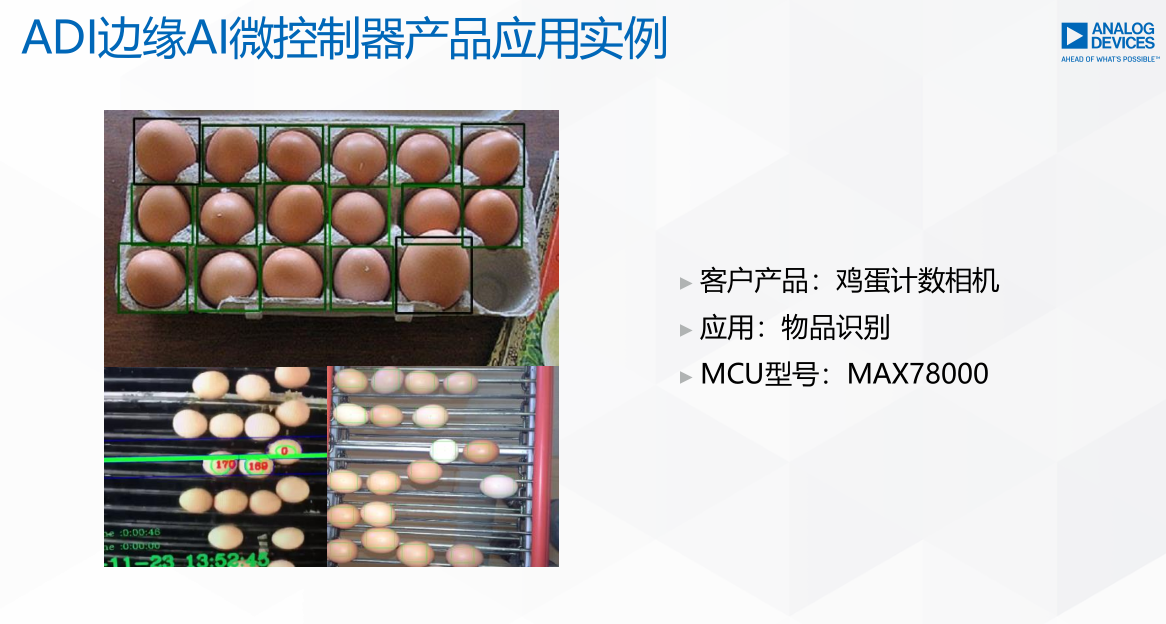

實現視覺識別方面，可以用在考勤打卡、智能門鎖等電池供電的物聯網設備上的人臉識別；攝像頭上集成MAX78002，可以實現垃圾分類、產品分裝、快遞分揀等功能，相關案例有雞蛋計數相機、可識別冰箱內飲料數量的車載冰箱以及用于山火監測等。

MAX7800X系列的關鍵字識別功能，可以識別出用戶的語音指示來進行操作，可以用在語音控制的物聯網設備上，比如智能音箱、電動窗簾、智能照明等等。由于聲音就是一種振動，MAX7800X還可以用于振動識別，比如工業檢測領域。相關案例有可提取用戶語音指令關鍵字的智能頭盔、工業中的管道震動分析是否發生泄漏等。
