設計汽車?yán)走_(dá)系統的挑戰

雷達在新型汽車設計中隨處可見：可以檢測汽車周圍的危險，為制動、轉向和停車決策提供信息，還可以在車艙內為駕駛員和乘客監控系統提供信息。現在，高清雷達可以在所有天氣條件下發揮作用，可以作為AI物體檢測的前端，與其他傳感器通道相輔相成，進一步提高準確性和安全性。

高價值嵌入式雷達系統的制造商有著巨大的潛力。然而，如何在競爭中發掘這種潛力可能是一項挑戰。在此，我們將探討其中的一些挑戰。

全系統挑戰

汽車OEM廠商并不只是為新車添加更多電子功能，他們還正在為其產品線推動統一的系統架構，以管理成本、簡化軟件開發和維護，并提高安全性和保障性。

因此，更多的計算和智能正在向綜合的區域控制器轉移，一方面在汽車小區域內相對較小的傳感器和處理器之間進行通信，另一方面在區域控制器和中央控制器之間進行通信，以管理整體決策。

面向汽車?yán)走_(dá)系統市場的供應商必須根據這些變化調整其解決方案架構，在相對簡單的邊緣功能處理和更廣泛的區域控制器或中央控制器功能之間提供可擴展性，同時靈活適應不同的OEM分區選擇。

一個重要的含義是，無論解決方案如何分區，都必須允許在邊緣、區域和中央計算之間交換大量數據。這就提出了在傳輸過程中壓縮數據以管理延遲和功耗的重要性。

除了性能、功率和成本限制外，汽車系統還必須考慮使用壽命和可靠性。汽車的整個使用壽命可能是10年、20年或更長時間，在此期間可能需要對軟件和AI模型進行升級，以修復檢測到的問題或滿足不斷變化的監管要求。

這些限制要求在雷達系統設計中在硬件的高性能/低功耗與軟件適應變化的靈活性之間保持謹慎的平衡。這并不是什么新鮮事，但與視覺流水線相比，雷達流水線提出了一些獨特的要求。

流水線挑戰

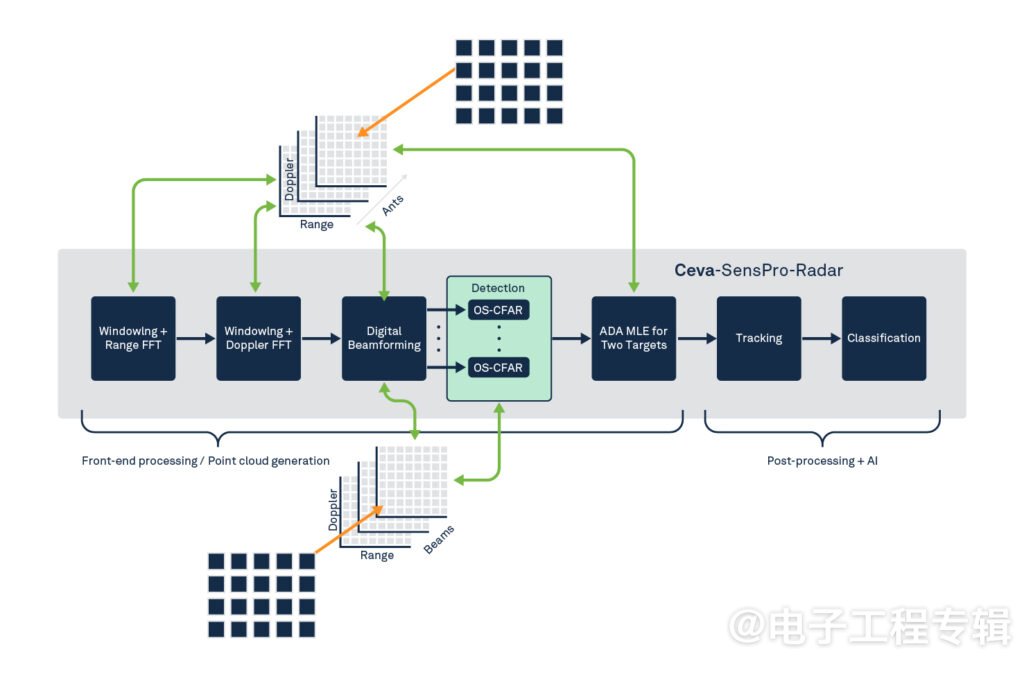

完整的雷達系統流程如下圖所示，從發射天線和接收天線一直到目標跟蹤和分類。天線配置下到低端檢測可以是4×4(Tx/Rx)，上到高清雷達則可以是48×64。在雷達前端之后的系統流水線中，首先是計算距離信息的快速傅里葉變換(FFT)，然后是計算多普勒信息的FFT。接下來是數字波束形成階段，用于管理來自多個雷達天線的數字流。

一個完整的雷達系統流水線從發射/接收天線一直延伸到目標跟蹤和分類。(來源：Ceva)

到目前為止，數據在某種程度上仍然是一種“原始信號”。恒定誤報率(CFAR)階段是將真實目標從噪聲中分離出來的第一步。到達角(AoA)計算完成了目標在3D空間中的定位，多普勒速度計算則增加了第4個維度。最后，流水線以目標跟蹤(例如使用擴展卡爾曼濾波器EKF)和對象分類(通常使用OEM定義的AI模型)作為結束。

好吧，步驟很多，但它們?yōu)楹稳绱藦?fù)雜？首先，雷達系統必須在前端支持有效的并行性，以處理大型天線陣列，通過流水線同時推送多個圖像流，同時提供每秒25到50幀的吞吐量。

數據量不僅僅取決于天線的數量。它們將饋入多個FFT，每個FFT都可能非常大，高達1K個窗口。這些轉換最終會將數據傳輸?shù)近c(diǎn)云，而點云本身可輕松達到半兆字節。

巧妙的內存管理對于最大化吞吐量至關重要。以距離FFT和多普勒FFT兩個階段為例。從距離FFT寫入內存的數據是一維數據，按行寫入。多普勒FFT需要按列訪問這一數據，如果沒有特殊支持，列訪問所隱含的地址跳轉需要每列進行多次突發讀取，從而大大降低了可行的幀速率。

CFAR是另一項挑戰。CFAR有多種算法，有些算法比其他算法更容易實現。當今最先進的算法是有序統計CFAR(OS-CFAR)，當存在多個目標時(汽車?yán)走_(dá)應用中很常見)，該算法尤其強大。不幸的是，OS-CFAR也是最難實現的算法，除了線性分析外，還需要統計分析。盡管如此，當今真正有競爭力的雷達系統都應使用OS-CFAR。

在跟蹤階段，位置和速度都很重要。它們都是三維的(X、Y、Z表示位置，Vx、Vy、Vz表示速度)。有些EKF算法會放棄一個維度(通常是海拔高度)以簡化問題，這就是所謂的4D EKF。相比之下，高質量的算法會使用全部6個維度(6D EKF)。所有EKF算法的主要考慮因素是它能跟蹤多少目標。

雖然飛機可能只需要跟蹤幾個目標，但高端汽車?yán)走_(dá)現在能夠跟蹤數千個目標。在考慮高端和(略微縮小的)中程雷達系統的架構時，這一點值得牢記。

分類階段的所有挑戰都是以AI模型為中心的，因此不在本雷達系統的討論范圍之內。這些AI模型通常會在專用NPU上運行。

實施挑戰

一個顯而易見的問題是，什么樣的平臺才能最好地滿足所有這些雷達系統的需求？它必須具有很強的信號處理能力，必須在低功耗下滿足吞吐量目標(25－50fps)，同時還必須具有軟件可編程性，以便在較長的使用壽命內具有適應性。這就需要DSP。

但是，它還必須同時處理多個輸入流，這就需要高度的并行性。一些DSP架構支持并行內核，但對于許多信號處理功能(例如FFT)來說，所需的內核數量可能過多，硬件加速器可能更合適。

與此同時，解決方案必須能夠跨在區域汽車架構進行擴展：用于邊緣應用的低端系統，為區域應用或中央應用中的高端系統提供數據。它應為每個應用提供通用的產品架構和通用的軟件棧，同時又能簡單地進行擴展，以適應從邊緣到中央控制器的各個層次。

Tomer Yablonka是Ceva公司移動寬帶業務部門的蜂窩技術總監。
