在電源工程領域，長期存在一條不成文的設計準則：當功率需求超過250W時，工程師通常會被迫放棄反激式拓撲，轉而采用LLC諧振或半橋電路。然而，這一傳統限制正在被打破。
在電源工程領域，長期存在一條不成文的設計準則：當功率需求超過250W時，工程師通常會被迫放棄結構簡單、成本低廉的反激式拓撲，轉而采用結構更為復雜的LLC諧振或半橋電路。然而，Power Integrations（PI）于近期發布的TOPSwitch-GaN系列，正試圖打破這一傳統限制。
這款新產品將單管反激拓撲的功率上限提升至400W以上，不僅是一次產品迭代，更可能引發一場關于電源設計成本與性能的變革。
經典架構的GaN進化：從30億顆出貨到突破物理極限
據PI首席技術培訓師閻金光（Jason Yan）介紹，TOPSwitch系列自1993年問世以來，憑借其高壓MOSFET與控制器的單芯片集成設計，已累計出貨超過30億顆，成為全球家電與工業電源領域的“常青樹”。隨著設備對功率密度要求的提升，傳統的硅基方案逐漸觸及物理極限。PI此次將自家的PowiGaN技術引入該系列，內部集成了800V耐壓的氮化鎵開關。
與硅器件不同，GaN器件在面對雷擊或電網浪涌時表現出更強的魯棒性。即使電壓瞬間飆升至1600V，器件也不會發生永久性的雪崩擊穿，而是通過增加導通電阻并觸發熱保護來確保系統安全。這種特性使得電源在惡劣電網環境下的可靠性實現了質的飛躍，尤其適合電網波動較大的工業與戶外充電場景。
架構復用與平滑升級：繼承TinySwitch-5的成熟基因
TOPSwitch-GaN并非從零開始的全新設計，而是完整繼承了TinySwitch-5的控制與電路架構。這意味著工程師在從TinySwitch-5方案遷移到TOPSwitch-GaN時，無需大幅修改PCB布局，即可實現方案的平滑升級，大幅降低了設計改造成本與研發周期。
這種架構復用策略，讓TOPSwitch-GaN在保持GaN技術高性能的同時，延續了TinySwitch-5久經市場驗證的可靠性與易用性。對于熟悉TinySwitch-5的工程師而言，上手TOPSwitch-GaN幾乎沒有學習成本，能夠快速將新技術應用到高功率電源設計中。
全工況效率實測：92.8%滿載效率與50mW空載功耗

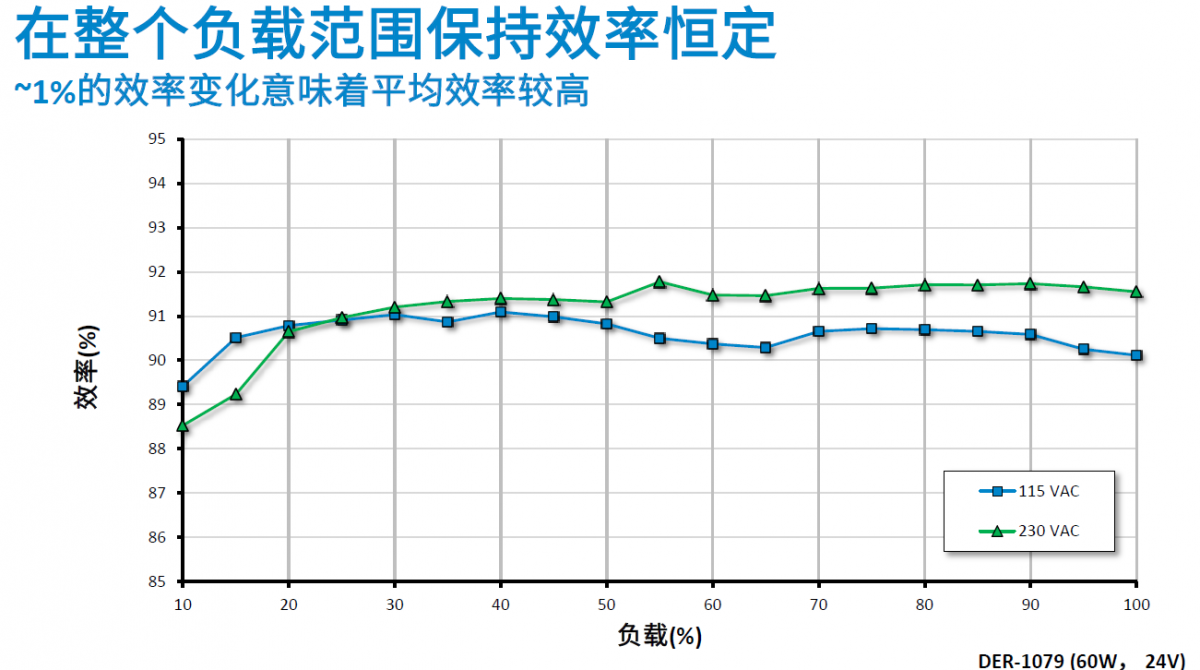

在160W的DER-1018參考設計中，TOPSwitch-GaN在230VAC輸入下的滿載效率達到了92.8%。更為關鍵的是其在全負載范圍內的穩定性：無論輸入電壓在85V至265V之間如何波動，或負載在10%至100%之間變化，其效率波動幅度始終控制在1%以內。這種“一致性高效”直接降低了散熱設計的難度，使得無散熱片設計在50W-200W功率段成為可能，在300W-400W功率段也僅需簡易PCB散熱或小型散熱片。
在智能設備普及的當下，待機功耗已成為衡量電源性能的重要指標。TOPSwitch-GaN通過集成高壓啟動電流源，取消了外圍啟動電阻，將空載功耗控制在50mW以下。在300mW的輸入功率限制下，它仍能提供210mW的待機輸出功率，足以支持智能家居設備在待機狀態下維持時鐘、傳感器或通信模塊的運作，滿足歐盟ErP等嚴苛能效標準。
系統級對比：反激方案如何以更少元件實現更高性價比

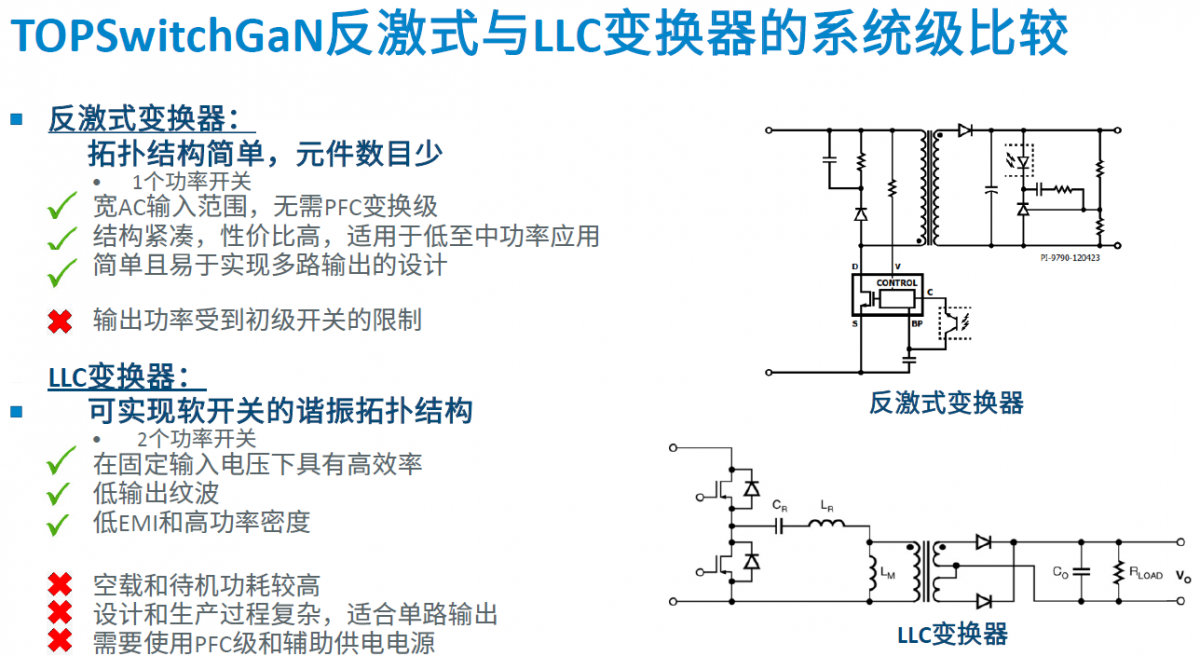

如果要理解TOPSwitch-GaN的市場定位，必須將其與主流的LLC諧振方案進行對比。

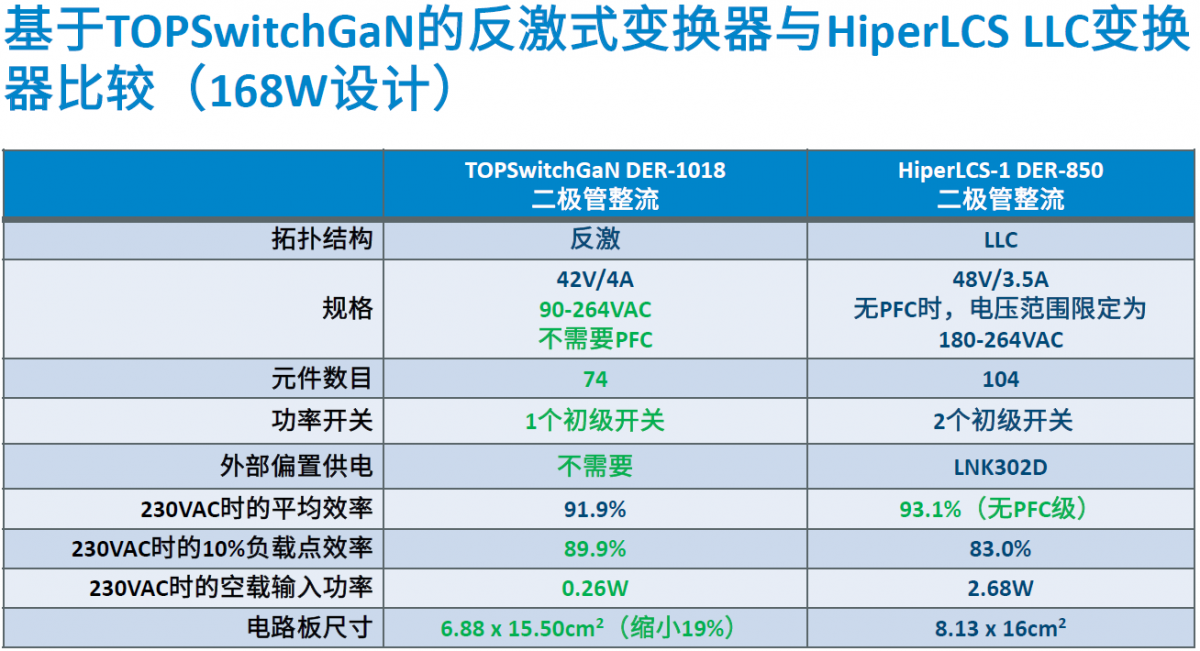

閻金光在接下來的PPT中展示了兩者在同等168W功率下的具體表現。
在傳統的300W-400W功率段，LLC方案雖然憑借軟開關技術占據主導，但其BOM成本和設計復雜度較高。數據顯示，一個典型的LLC方案（如DER-850）需要104顆元件，而TOPSwitch-GaN方案（如DER-1018）僅需74顆。這不僅是元件數量的減少，更省去了LLC必需的輔助電源和復雜的諧振腔元件。在PCB尺寸上，反激方案比LLC方案縮小了約19%，為終端產品留出更多空間容納電池或主控芯片。
輕載效率與寬壓適應性：反激拓撲的差異化優勢
LLC技術在輕載下的效率表現通常較弱。為了實現軟開關，LLC在輕載時必須提高頻率，導致開關損耗增加，閻金光解釋道。測試數據顯示，在10%負載下，LLC方案的效率約為83.0%，而TOPSwitch-GaN反激方案則保持在89.9%。在空載功耗方面，LLC方案約為2.68W，是TOPSwitch-GaN方案（0.26W）的10倍左右。對于需要24小時在線的充電器或適配器來說，這種能耗差異在產品全生命周期中會轉化為顯著的電費成本。
此外，LLC拓撲通常適合工作在固定的輸入和輸出電壓下。一旦面對90V-265V的全球?qū)掚妷狠斎耄蛐枰嗦份敵觯ㄈ缤瑫r提供5V待機和12V主供電）時，設計難度會顯著增加。相比之下，TOPSwitch-GaN天生支持寬電壓輸入和多路輸出，無需為了兼容不同標準而重新設計整套電源，也無需為了增加輔助電壓而重新計算諧振參數。
市場應用拓展：從電動自行車到工業電源的功率覆蓋
基于上述技術特性，TOPSwitch-GaN正在拓展反激拓撲的應用邊界。為了滿足不同功率段的需求，該系列提供了兩種具體的封裝形式：
- eSOP-12封裝（K后綴）：采用薄型表面貼裝設計，在85-265VAC輸入下可輸出高達135W功率，且無需散熱片，非常適合對厚度有嚴格要求的超薄家電。
- eSIP-7封裝（E后綴）：采用立式布局，熱阻性能等效于TO-220。在85-265VAC輸入下可輸出300W，若采用400VDC高壓輸入，功率更可高達440W，能夠輕松應對電動自行車充電器、電動工具及工業電源的高功率需求。
PI目前已發布了多款具體的參考設計以支持工程師快速落地：包括適用于家電的60W DER-1079、適用于工業電源的356W DER-1019以及適用于電動自行車充電器的168W RDK-1018。
從TinySwitch-5覆蓋的20W-50W低功率段，到TOPSwitch-GaN覆蓋的50W-440W中高功率段，PI構建了一張從10W到440W的無縫功率網絡。TOPSwitch-GaN的發布表明，通過材料科學的進步與架構的巧妙復用，經典的反激拓撲在400W功率段依然具備與復雜諧振方案競爭的能力，為電源工程師提供了一個更簡單、更高效的設計選擇。
