現代電動汽車電池壽命分析

電池衰減(即電池儲能能力逐漸下降)的擔憂阻礙了潛在電動汽車買家的購買意愿，并影響了二手車價格和車隊部署策略。

首批上路的電動汽車隨著時間的推移出現了明顯的續航里程衰減。然而，近期來自實際駕駛模式的數據表明，現代電池的性能保持時間遠超許多駕駛員的預期。這些電池壽命的延長部分歸功于新型電池化學技術的進步。電池到電池包(CTP或C2P)架構¹和更先進的熱管理技術也為改善電池性能做出了貢獻(圖1)。

圖1：電動汽車底盤中的電池包安裝方式。(來源：Geotab¹)

來自網聯車輛陣列的數據顯示，在正常運行情況下，電池平均每年衰減2%至3%。按此速度計算，許多電動汽車電池在十年后仍能保持其額定容量的70%，這超出了大多數駕駛員和車隊管理人員的預期。

令人驚訝的是，同樣的數據揭示了一個引人注目的結果：電池壽命受車輛充電、運行和熱管理方式的影響，遠大于其使用年限。因此，駕駛員、車隊運營商和監管機構必須了解驅動電池老化的物理和化學過程。

電池化學成分比較

目前大多數電動汽車都使用鋰離子電池，其化學成分和技術在過去二十年中取得了快速發展。這些進步包括創新的電極材料和電解液成分，從而提高了電池的質量能量密度和體積能量密度。

與此同時，富鎳的鎳錳鈷(NMC)、鎳鈷鋁(NCA)以及日益普及的磷酸鐵鋰(LFP)技術也得到了廣泛應用。這反映了NMC和NCA的高能量密度與LFP更優異的熱穩定性和循環壽命之間的權衡。

在鎳基電池中，增加鎳含量可以通過增加充放電過程中鋰離子的交換數量來提高電池的能量密度。然而，這需要錳或鈷的結構支撐來防止晶格永久性坍塌。

相比之下，盡管能量密度較低，但LFP電池因其更穩定的特性而被廣泛應用。磷酸鹽的加入使電池更加穩定，這得益于其堅固的分子結構。在這種結構中，四個氧原子通過強共價鍵(多聚陰離子PO₄^3-)與一個磷原子牢固結合，從而形成穩定的晶格。由于氧原子被更牢固地固定，不易釋放，即使在過度機械應力和過熱的情況下，這種化學體系也具有更強的抗燃性。

電池管理系統(BMS)和熱管理

BMS實時監測電池的充電狀態和電芯健康狀況，主動限制過高的電壓和溫度，均衡各個電芯的電壓，并在必要時降低充電速率。

專門定制的熱管理策略，通常采用液冷技術(已應用于中高端電動汽車)，能夠減緩溫度相關的衰減，從而延長現代電池的使用壽命。

同樣重要的是，改進的電池包密封性增強了電池的抗振機械性能，并實現了與CTP的無縫集成，從而延長了電池的使用壽命。由于所有這些因素，據報道，在實際駕駛條件下，電池的使用壽命可達20萬英里甚至更長。

加速電池衰減的現象

盡管現代電池的性能優于早期基準，但其壽命仍受制于控制其儲能能力和功率輸出的基本電化學和熱力學定律。

每次鋰離子電池充放電時，石墨負極上都會形成一層薄薄的鈍化層——固體電解質界面(SEI)。這是因為在負極電位下，電解質的熱力學不穩定(意味著它們不處于最低能量狀態)，會分解成不溶性產物并最終積累。隨著時間的推移，形成的鈍化層會增厚，消耗一部分鋰，從而降低電池的運行容量。

另一個需要考慮的因素是，當電池處于高倍率充電或低溫狀態時，鋰傾向于沉積在負極上，而不是嵌入石墨層內。這種情況不僅會降低電池容量，還會導致內阻增加，從而增加安全隱患。

在長時間循環過程中，富鎳正極的結構逐漸受損會降低離子遷移率，導致能量密度下降。與此同時，高溫高電壓會加速液態電解質的分解，釋放出氣體和電阻性副產物。此外，反復充放電循環引起的膨脹和收縮應力會促進電極中微裂紋的形成，從而降低電池內部的導電性。

電池衰減的真實數據

全球互聯車輛和資產管理解決方案提供商Geotab于1月份發布的最新真實數據進一步印證了電池壽命更為樂觀的前景。

Geotab是一家總部位于加拿大、業務遍及全球的公司，其商業模式以大規模車輛遙測和數據分析為核心，服務于不同市場的車隊。通過處理來自數百萬輛汽車的數十億個數據點，Geotab的模型能夠提取真實的電動汽車實際性能特征，從而提供比受控標準化實驗室測試更為準確的廣泛經驗數據。

該公司利用來自21款車型、超過22,700輛電動汽車的綜合遠程信息處理數據，對其最新的電動汽車電池健康狀況進行了分析，結果顯示電池平均每年衰減約2.3%——雖然比其2024年的預測值略有上升，但仍符合長期使用壽命的預期。2023年的數據顯示，11款車型的平均電池年衰減率僅為1.8%，這一改善歸功于技術進步。假設衰減率為2.3%(線性衰減)，預計八年后，平均電池容量(健康狀態)將保持約81.6%。

這并不意味著電池質量嚴重下降，衰減率回升至2.3%實際上反映了車輛樣本結構的變化以及電動汽車使用方式的改變。

盡管該數據集的推導并非完全遵循嚴格的科學規則(主要基于車隊使用模式)，但它仍然真實地反映了當今電動汽車電池的老化情況。電池衰減率的變化并非表明電池本身質量系統性惡化，而是反映了電動汽車使用頻率增加導致的快充使用習慣的改變。

主要因素無疑是充電功率。過度依賴100kW以上高功率直流快充(DCFC)的用戶，其電池年衰減率(3%)更快，約為使用低功率交流和直流充電器充電車輛的兩倍。顯然，直流快充系統會產生更多熱量，進而引發電化學應力過程?？斐鋵τ陂L途旅行至關重要，但交替使用低功率充電有助于延長電池壽命。

按DCFC使用頻率和功率劃分的健康狀態(SoH)

圖2顯示了Geotab的研究結果。彩色線條代表：

1. 低頻→DCFC使用率低于12%
2. 高頻低功率→DCFC使用率高于12%，100kW以上低于40%
3. 高頻高功率→DCFC使用率高于12%，100kW以上高于40%

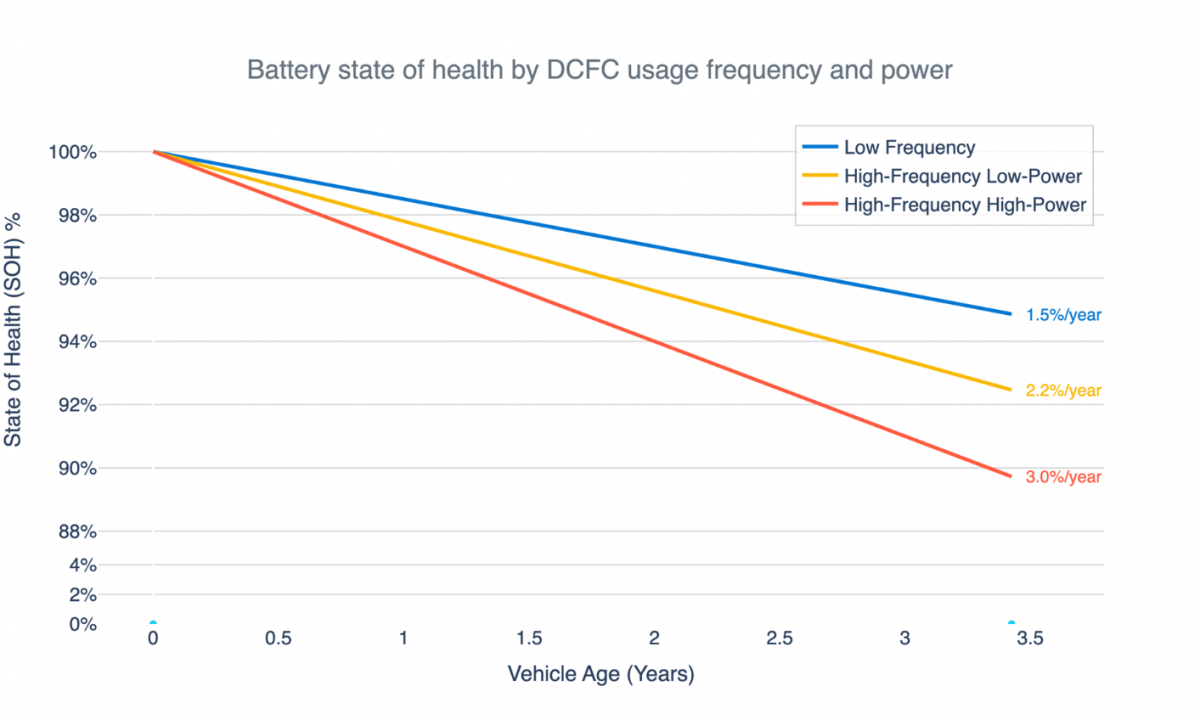

圖2：電池衰減與使用頻率和充電功率的關系。(來源：Geotab¹)

其他因素，例如氣候和高使用頻率，似乎影響較小。在較熱地區(車輛行駛溫度超過25℃的日子占比超過35%)運行的電動汽車，其電池損耗比在溫帶氣候地區運行的電動汽車高出約0.4%。然而，更高的日行駛里程僅導致電池損耗略有增加。從車隊角度來看，資產利用率的提高通常會抵消這一因素的影響。

數據也對“必須嚴格限制每日充電量”的觀點提出了挑戰。加速損耗主要在車輛長時間處于極高或極低的充電狀態(SoC)時才會顯現，這表明長期的充電習慣比偶爾的100%或接近空載充電更為重要。

“即使車輛充電速度更快、使用頻率更高，電動汽車電池的健康狀況依然良好。” Geotab公司可持續出行高級經理Charlotte Argue在隨報告發布的聲明中表示，“如今，充電行為對電池老化速度的影響更大，這為運營商提供了通過智能充電策略管理長期風險的機會。”

最終思考

Geotab的研究可能改變人們對電池衰減的傳統看法，將其從不可避免的事件轉變為可以通過智能充電策略進行管理的更可預測的過程。

得益于化學、BMS和熱管理技術的進步，現代電池的使用壽命更長，甚至可以超過車輛的使用壽命。然而，這一結論需要謹慎對待，因為合理的充電習慣有助于最大限度地提高電池性能，從而提升其價值。目前尚不清楚這些證據是否會吸引猶豫不決的潛在電動汽車買家，但這些見解無疑填補了當今瞬息萬變的市場環境中的信息空白。

參考文獻

¹ Cell to Pack – Battery Design

² https://www.geotab.com/blog/ev-battery-health/

(原文刊登于EE Times姊妹網站Power Electronics News，參考鏈接：An Analysis of the Longevity of Modern EV Batteries，由Franklin Zhao編譯。)

本文為《電子工程專輯》2026年7月刊雜志文章，版權所有，禁止轉載。免費雜志訂閱申請點擊這里。
