衛星通信最近引起了大家的廣泛關注，華為 Mate 50 系列與iPhone 14系列的衛星通信功能大家一定有所了解，但真正的衛星通信手機是什么樣的呢？一起來了解吧。
拆解步驟

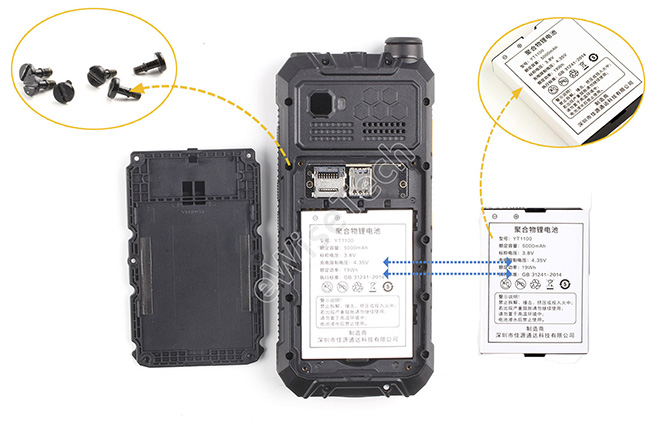

這款手機采用的是可拆卸的電池，但后蓋并非輕易取下。塑料后蓋是用6顆一字塑膠螺絲固定，在后蓋內側有2條緩沖泡棉膠，另一側在5000毫安電池上方是SIM與MicroSD的卡槽。電池由深圳佳源通達科技生產，型號為YT1100電池較厚。

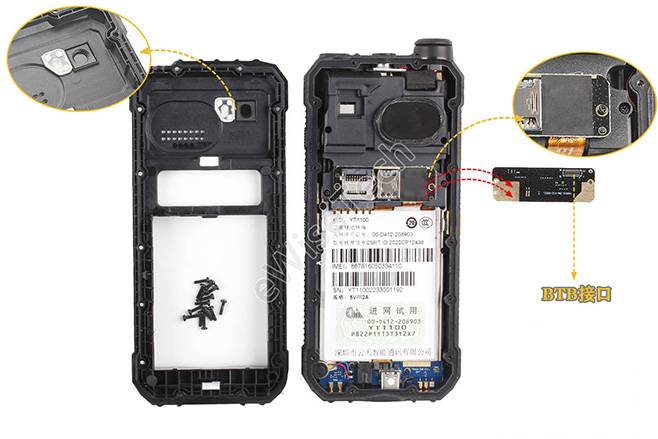

后殼由14顆六角螺絲固定，拆下后殼后可看到四周有1圈防水泡棉膠，頂部預留閃光燈罩和后置攝像頭防護蓋。這款衛星通訊手機采用了獨立SIM卡槽和MicroSD卡槽小板，小板用2顆十字螺絲固定，小板背面用BTB接口連接主板。

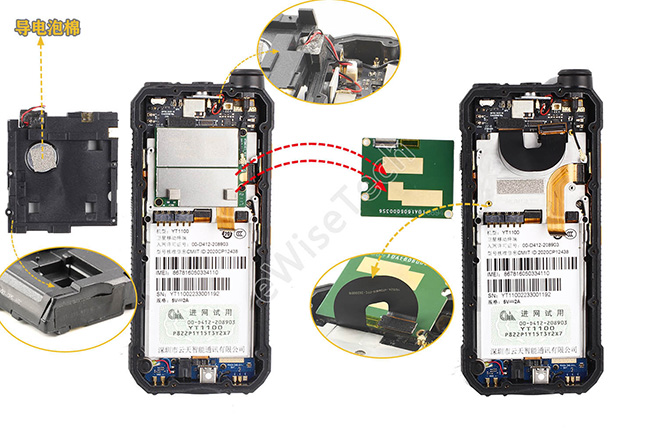

手機采用了背制的揚聲器外放模塊，整個模塊用螺絲固定，與主板之間用XH接口連接。模塊背面和底部有兩處泡棉膠。背面還貼有導電泡棉，模塊頂部貼有2條FPC天線軟板，分別為GPS天線和Wi-Fi/藍牙天線。手機配有獨立GNSS衛星接收模塊，模塊用3顆螺絲固定，背面用BTB連接器連接主板。

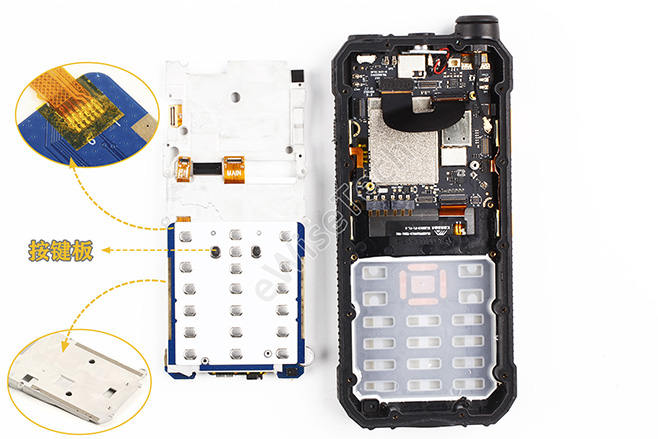

在手機中采用了一塊無框鋁合金支撐板，其背面底部用螺絲固定1塊副板，副板背面有1塊絕緣膠布。正面則為鍵盤板，并采用雙面膠貼合固定，與主板之間采用BTB接口連接，軟板是直接用焊接方式連接鍵盤板，并用絕緣膠布覆蓋保護。
接著拆下主板、屏幕、實體鍵盤與兩側按鍵軟板。在主板有光線距離傳感器，同時配有橡膠保護套。手機頂部是帶有LED強光手電功能，其LED模塊是采用焊接方式連接主板，LED配有金屬反光燈碗。顯示屏采用泡棉膠固定，聽筒周圍有白色密封膠防護。硅橡膠材質鍵盤，用2顆十字螺絲固定。兩側按鍵軟板采用雙面膠貼合固定。

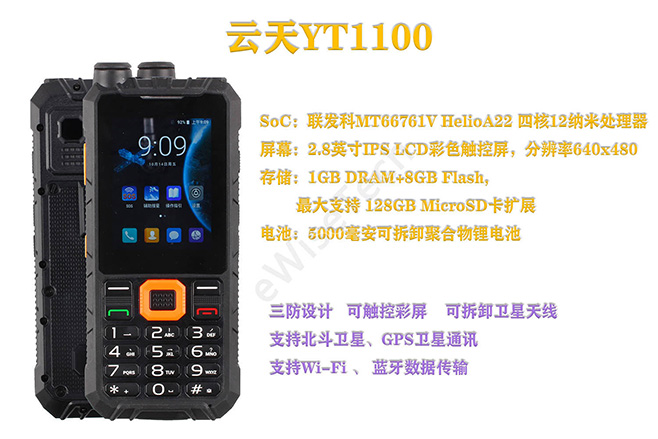

屏幕是2.8英寸IPS彩色觸控屏，分辨率640x480，屏幕液晶模組由深圳匯凌信息技術提供，型號：HL028VGAV013-TB01
拆解分析
云天YT1100采用的是獨立GNSS模塊，由華力創通提供。我們對衛星模塊上的主要IC進行分析，整理如下，其中衛星通訊基帶處理器芯片是采用的華力智芯的HTD1001。
1. 北斗、GPS衛星通訊基帶處理器
2. 內存+閃存
3. 射頻芯片
4. RF射頻功率放大器
5. 電源管理芯片

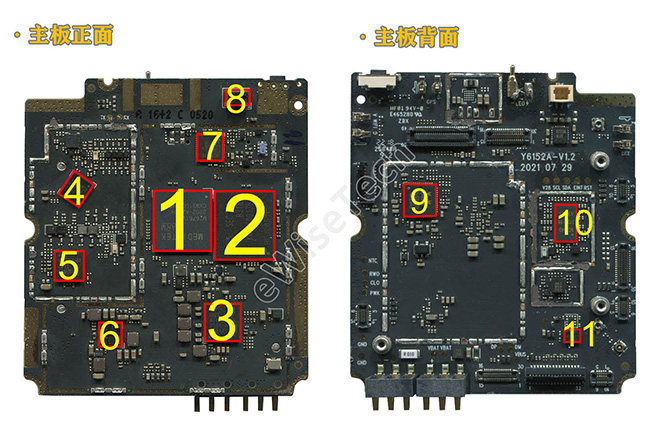

主板正面主要IC（下圖）:
1. Media Tek-MT6761V-HelioA22四核處理器芯片
2. 2GB LPDDR3+16GB eMMC 5.1Flash芯片
3. 電源管理芯片
4. 射頻收發機芯片
5. RF射頻功率放大器
6. 電源管理芯片
7. 電源管理芯片
8. 光線距離傳感器
9. 音頻解碼芯片
10. RF射頻功率放大器
11. 加速度計和陀螺儀芯片
拆解總結

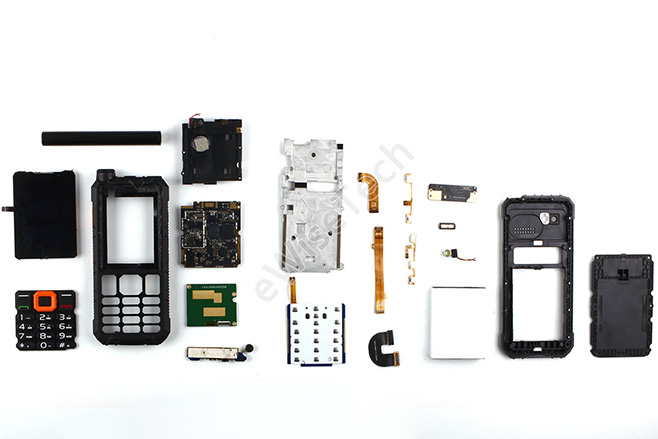

云天YT1100整機外部采用了三防設計，內部則采用常規的三段式堆疊布局組裝。使用37顆螺絲，包含了一字、六角和十字三種規格。拆解其實是比較簡單，模塊化設計，比如后置揚聲器外放、可拆卸衛星接收天線、可更換聚合物鋰電池模塊，這都有利于后期維修和保養。
