從兆易創新剛發布的兩顆芯片，洞悉國產MCU的技術實力

來自O(shè)mdia的數據，自2020年以來MCU微控制器的應用方向中，工業和汽車已經成為其市場價值的絕對大頭，而且也是未來幾年成長最快的應用方向——尤其是工業市場。工業作為MCU的基本盤。預計到2028年， 32位MCU的市場規模會達到將近70億美金，復合年增長近6%。

作為中國大陸MCU芯片市場的領軍者，兆易創新在工業領域的布局頗為深入。近期，兆易創新新品發布會上重磅推出了EtherCAT從站控制芯片和基于Cortex-M33的GD32G5系列MCU，就很能體現兆易創新加大工業自動化與數字能源方向的投入思路。

在發布會的媒體交流環節中，兆易創新CTO、MCU事業部總經理李寶魁特意指出：“我們在定義MCU產品之初，就與工業自動化領域的頭部客戶進行了深入的交流，力求精準把握他們的需求。在研發階段，我們同樣高度重視產品的性能、算力、功耗以及安全性等多個方面，以確保最終的產品能夠完全符合客戶的期望。”

借著這些新品的發布，我們多少能窺見兆易創新拓展工業MCU市場的方式，以及在上有國際一線大廠、下有新入局的一眾國內企業激烈競爭的情況下，兆易創新對于MCU產品的態度和思考。

發布兩顆EtherCAT從站芯片

前不久的慕尼黑上海電子展上，我們就見到過兆易創新展示的EtherCAT伺服從站方案——當時的方案基于GD32H7 MCU，EtherCAT從站控制器（以下簡稱ESC）還來自三方。在現如今的伺服與變頻器應用場景內，EtherCAT大約已經占到六成以上的份額。

而這次，兆易創新不僅發布了自家的ESC，型號GDSCN832；還推出了集成了ESC的新型GD32H7系列產品GD32H75E。

上面這張圖展示了GDSCN832，也就是ESC芯片的系統框圖。它一側通過以太網物理層完成EtherCAT實時通信，另一側通過高速數據接口與FPGA或MCU進行實時數據交互，藉由I2C可連EEPROM。這顆芯片本身集成了3個網絡端口，除了常見的環網，也可以實現其它多種多樣的組網方式。內部集成的PHY可以選擇直接使用，或者跳過并使用外部器件，如兆易創新產品市場總監李懿所說，將設計和BOM的靈活性留給客戶。

GDESC832包含了8個Sync Manager, 8個FMMU，64位分布式時鐘，及高速而多樣的數據通信接口，包含QSPI/OSPI/EXMC等；集成PMU（集成1.1V內核穩壓器，支持單3.3V電源工作；支持1.8V-3.3V可變電壓I/O），也能簡化客戶的電路設計及研發流程。

這款產品的資源配置與接口速率，相較于主流產品均有同步量化提升；同時緊貼應用，杜絕無用的片上資源浪費，確保了最佳性價比。對于典型的伺服驅動器等終端產品形態，可以整體提高數據處理的并行度和傳輸速率，增強配置的靈活性，從而實現更為復雜的運動控制。

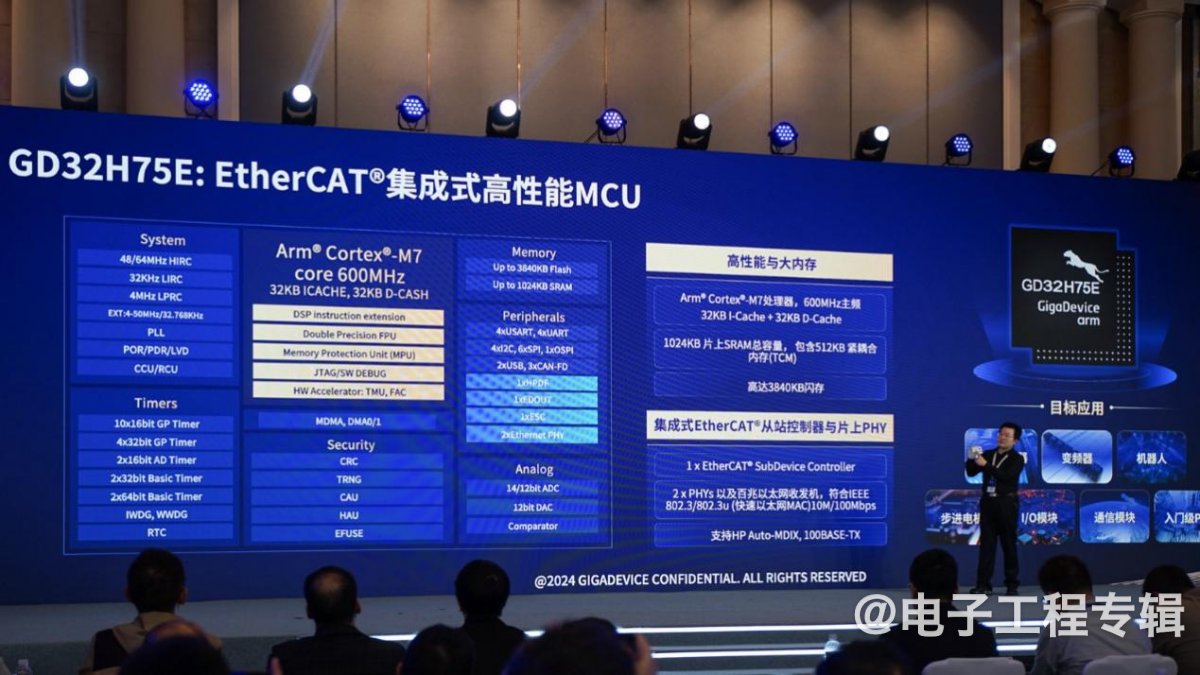

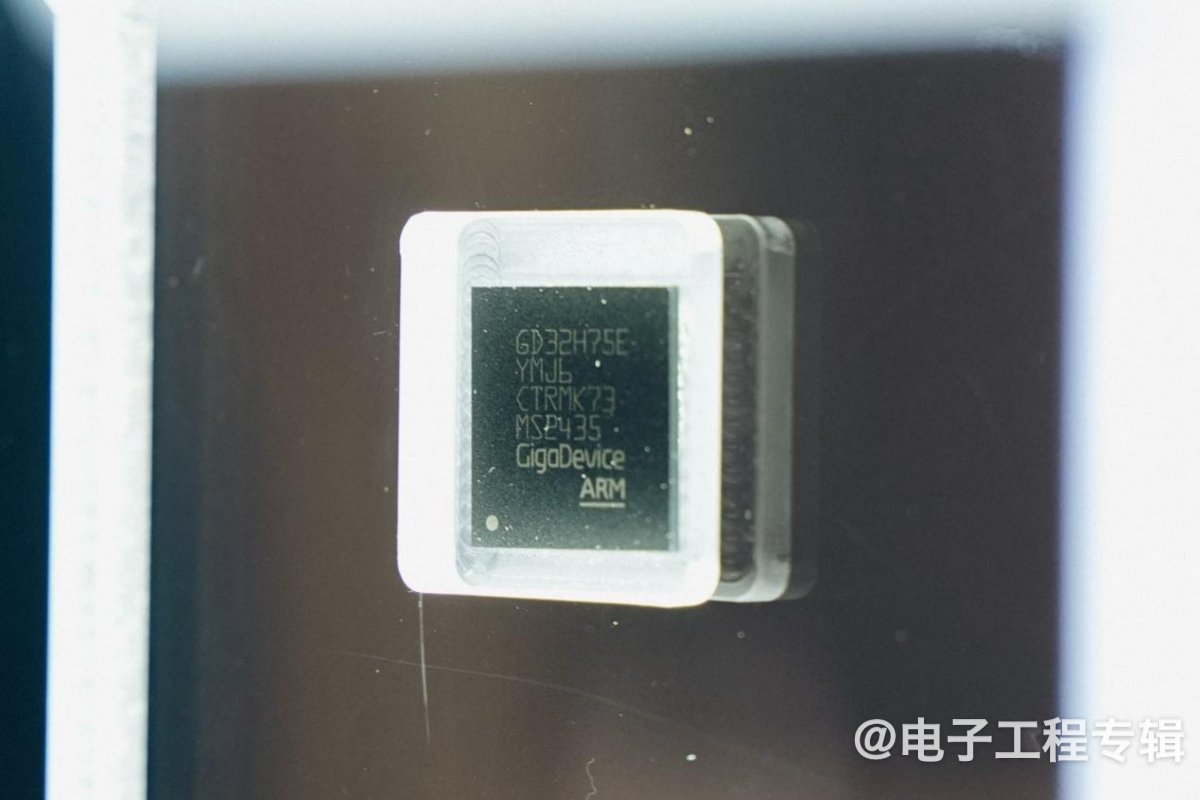

另一款是集成了ESC的GD32H75E MCU。MCU部分自然是繼承了GD32H7的高性能傳統，采用Cortex-M7核心，主頻達到了600MHz。李懿還特別強調了是RAM ECC常開時可以達到600MHz，并支持高達512KB TCM，在國際上也是領先水平；片上的大容量1MB SRAM包含512KB TCM和512KB共享SRAM兩部分，F(xiàn)LASH也同樣高達4MB。

ESC子系統同樣包含了2個工業級百兆以太網PHY。

其它的主要片上資源還包括3x CAN-FD, 2x USB，高性能數字濾波器HPDF用于接入外部Σ-Δ ADC，EDOUT（編碼器分頻輸出控制器），以及強大的14bit ADC, 12bit DAC, 比較器等

這顆芯片將超高算力MCU、 ESC、 PHY、大容量內存、安全機制、及豐富的外設資源集成到一起，優勢顯然在于大幅縮減了PCB尺寸、降低板級系統成本，減少了系統總功耗。理想情況下，上述各指標均可以降低至一半甚至更多。

此外，各模塊在芯片架構上緊密連接耦合，可有效提高數據傳輸速率，降低延遲，提高系統實時性。對于緊湊型伺服控制器和機器人等應用尤其有價值等緊湊型應用尤其有價值。李懿認為工業自動化未來的一大方向就是小型化和高集成度，“我們將最值得集成的部分集成進來，并且同時兼顧性能、成本和BOM靈活性等因素，用一個MCU的成本去解決一個系統大部分的問題，大家就更有動力去做設計和創新。”

尤為值得一提的是，兆易創新GD32H7 獲得了TUV認證的IE61508功能安全證書，“走在業界前面”，對于超高性能Cortex-M7系列產品，甚至相比大部分國際競品都做得更多更細。

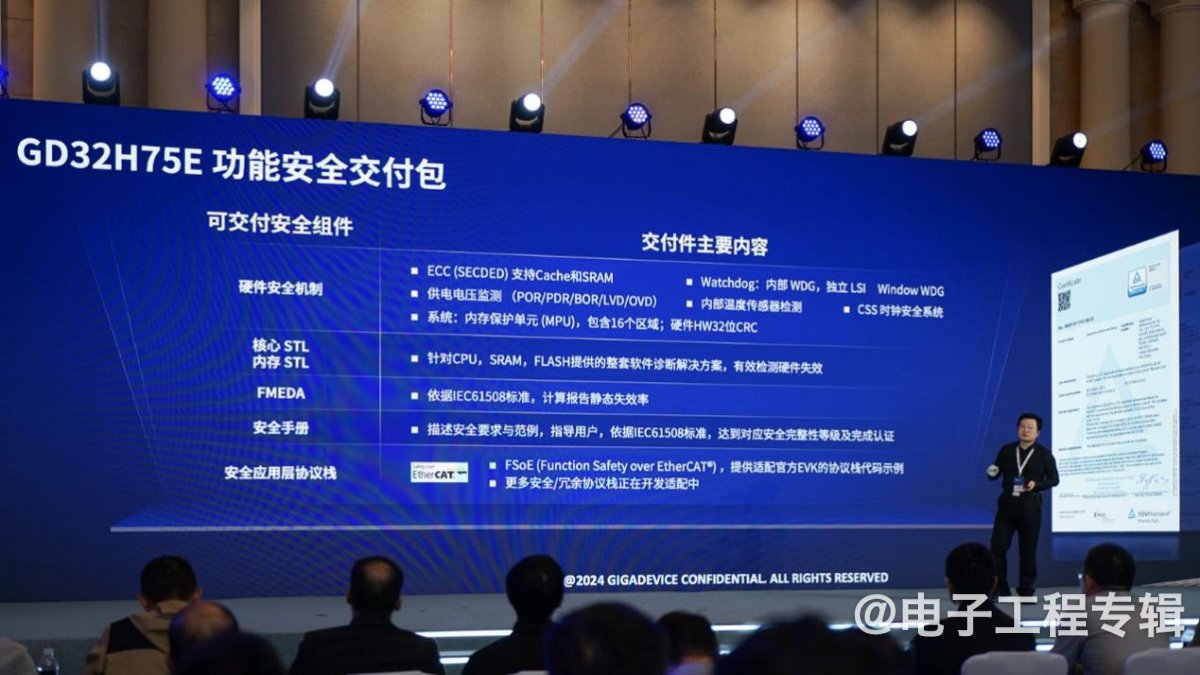

功能安全交付包十分完整，包含硬件，軟件，文檔等各類安全要素。硬件上，該產品支持內存ECC, Watchdog, 供電電壓監測, 內部溫度傳感器檢測, 內存保護單元等

對應的核心與內存STL（self-test library）方面針對CPU, SRAM, Flash提供整套軟件診斷解決方案，檢測硬件失效；在安全應用層協議棧方面，“將FSoE協議棧適配到我們的標準EVK上”，還有更多安全/冗余協議棧正在開發適配中。

信息安全方面也明確了代碼保護、安全啟動、安全調試、TRNG、eFuse、硬件加密算法及安全生命周期管理等組成部分。李懿在此強調兆易的信息安全方案原則是“足夠，但不過度”，確保“契合應用”、易用，并保證產品的性價比；而不是像其它產品過度堆砌安全特性，不僅無謂提高成本，而且大幅提高客戶開發難度和周期。

至于配套的生態開發資源，這已經是兆易創新多年積累的強項了，在此不做贅述。

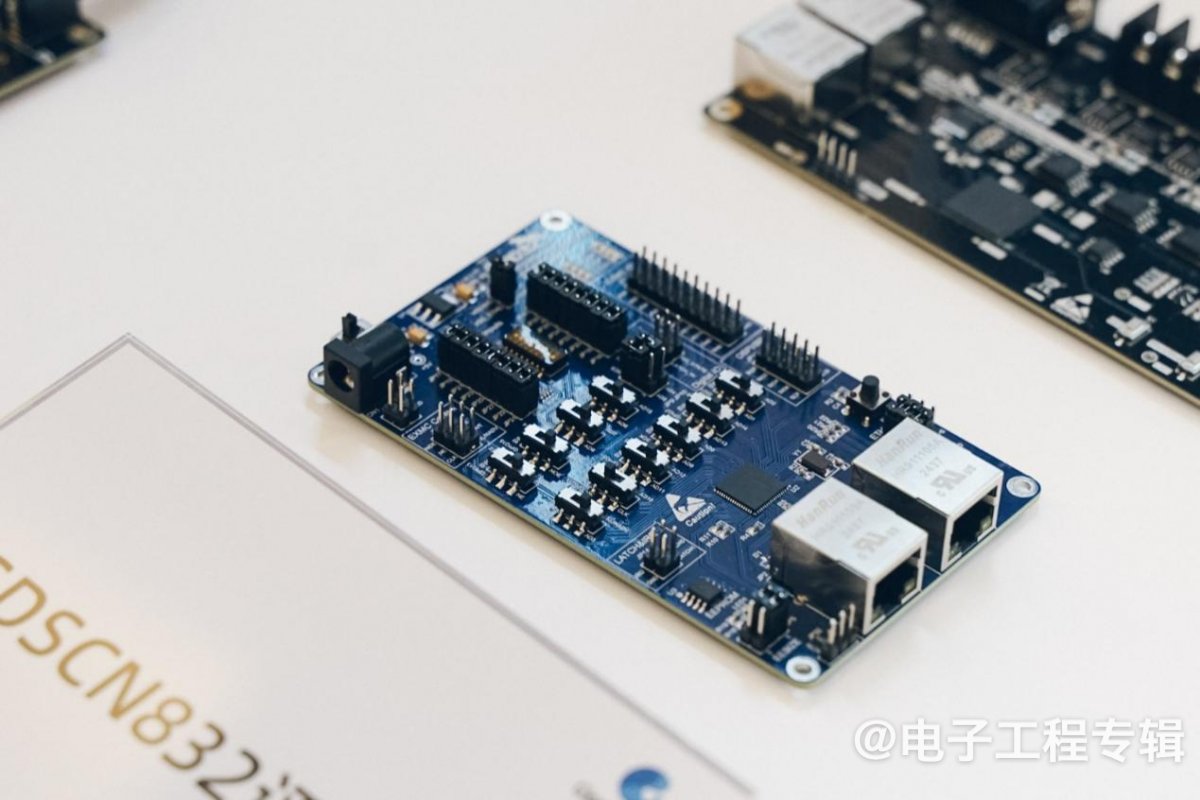

GDSCN832開發板

面向能源市場的GD32G5系列

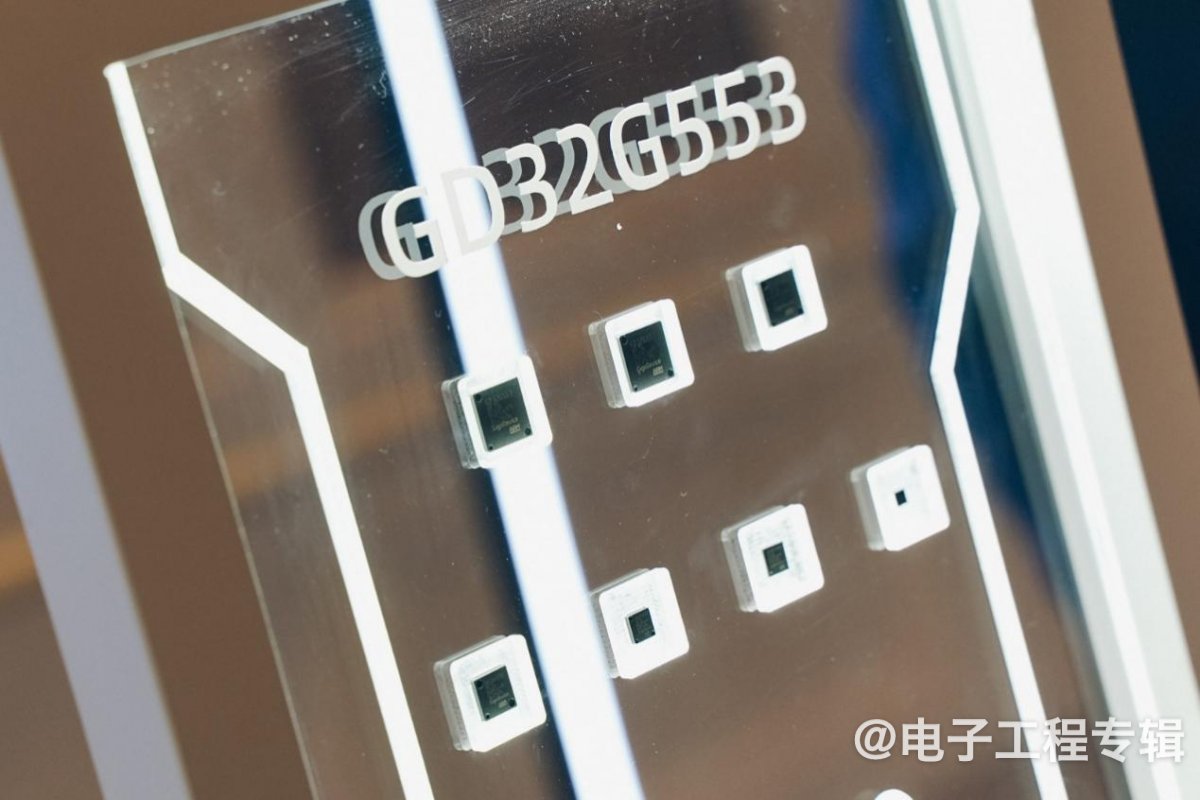

除了EtherCAT從站芯片，兆易本次發布會的另一個重頭戲是GD32G5系列芯片——具體為GD32G553。GD32G5系列實際是對2020年發布的GD32E5系列的迭代。其典型目標市場包括服務器電源、微型逆變器、直流充電樁、UPS等。

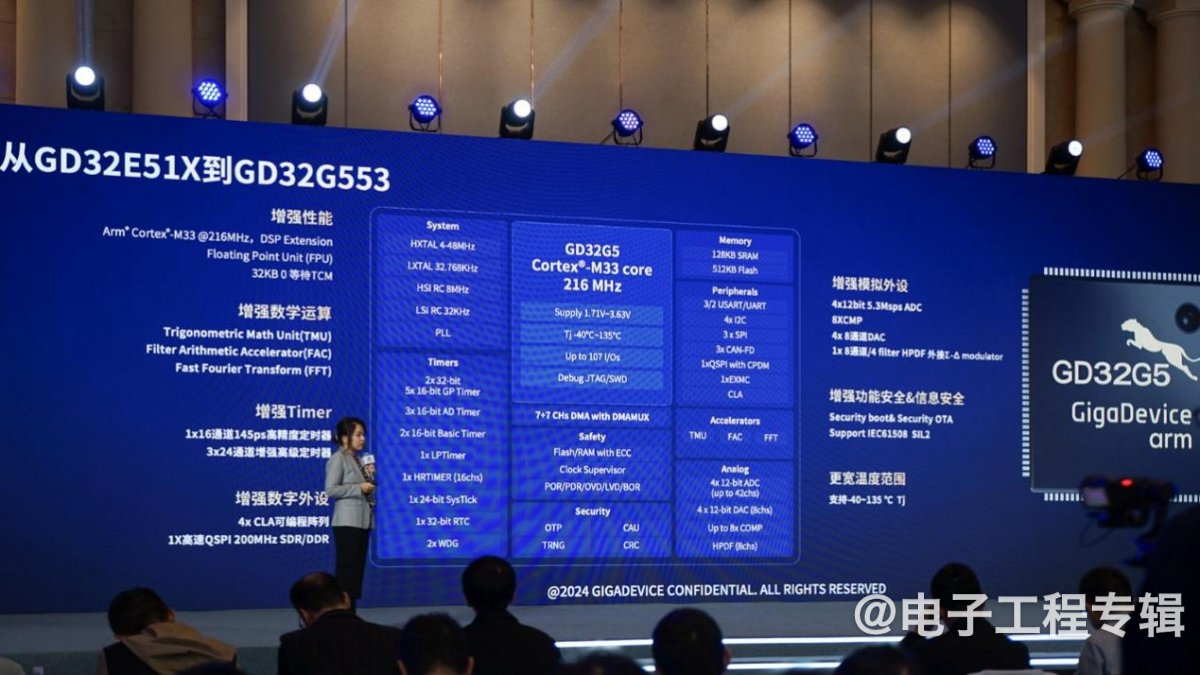

GD32G553所用的內核為Cortex-M33，主頻216MHz，128KB SRAM也囊括了特別面向內核的TCM（32KB），flash資源給到512KB。為增強數學運算能力，這顆MCU特別配了TMU, FAC和FFT加速器——據說TMU相較上代產品特別提升了效率；后兩者則是G5系列新增的。

增強Timer主要體現在靈活高精度HRTIM, 相比上代產品支持更多PWM（16chs），可覆蓋更多復雜拓撲；145ps分辨率——兆易創新資深產品經理劉璐介紹說，相比上代的90ps，這個值是在與諸多客戶溝通后所做的調整，兼顧成本和性能；此外，支持更靈活的發波模式，以及外部事件及故障輸入強化...

圖中的3x24通道增強高級定時器，作為拓展PWM的一部分，劉璐在演講中提到團隊發現即便是16chs對某些客戶而言仍然不夠用，所以兆易為此應用推薦客戶使用了“3個獨立計數的ADTIM，總共24chs”，支持4.6ns分辨率，支持互補、前后死區、故障剎車，以及非對稱模式實現移相等。

這些也構成了G5實現功率控制關鍵技術之一：更為出色的發波控制。

數字外設方面，G5支持4個CLA可編程陣列，1個高速Q(mào)SPI，DDR模式下最高支持到200MHz——相比很多競品的數據吞吐率領先2倍以上，滿足高速擴容需求；

模擬外設的增強，則令其模擬資源非常豐富，4個12bit 5.3Msps ADC, 8個比較器, 4個總共8通道DAC，也支持外部Σ-Δ調制器的高性能濾波器。這部分的配置，也在于強調功率控制的另一個關鍵技術：感測——劉璐特別提到這些資源在數據采集、系統保護、輔助發波方面的優勢，由于篇幅限制，此處不做贅述。

功能安全與信息安全方面涵蓋諸多常見方案，尤其功能安全，“明年Q1我們會提供完整的safety package，實現系統級SIL2的功能安全目標”。

在產品可靠性方面，尤為值得一提的是更寬的溫度范圍（-40~135℃），相比此前工業級產品的最高結溫125℃也有了提升。另外，除了兆易自有失效分析實驗室能夠及時響應和定位問題；產品本身的可靠性測試結果普遍優于競品；而且兆易還特別提供基于mission profile的產品壽命計算模型，用戶可以據此來做計算。

開發生態及資源同上述EtherCAT從站芯片所具備的優勢，也不再另行介紹。

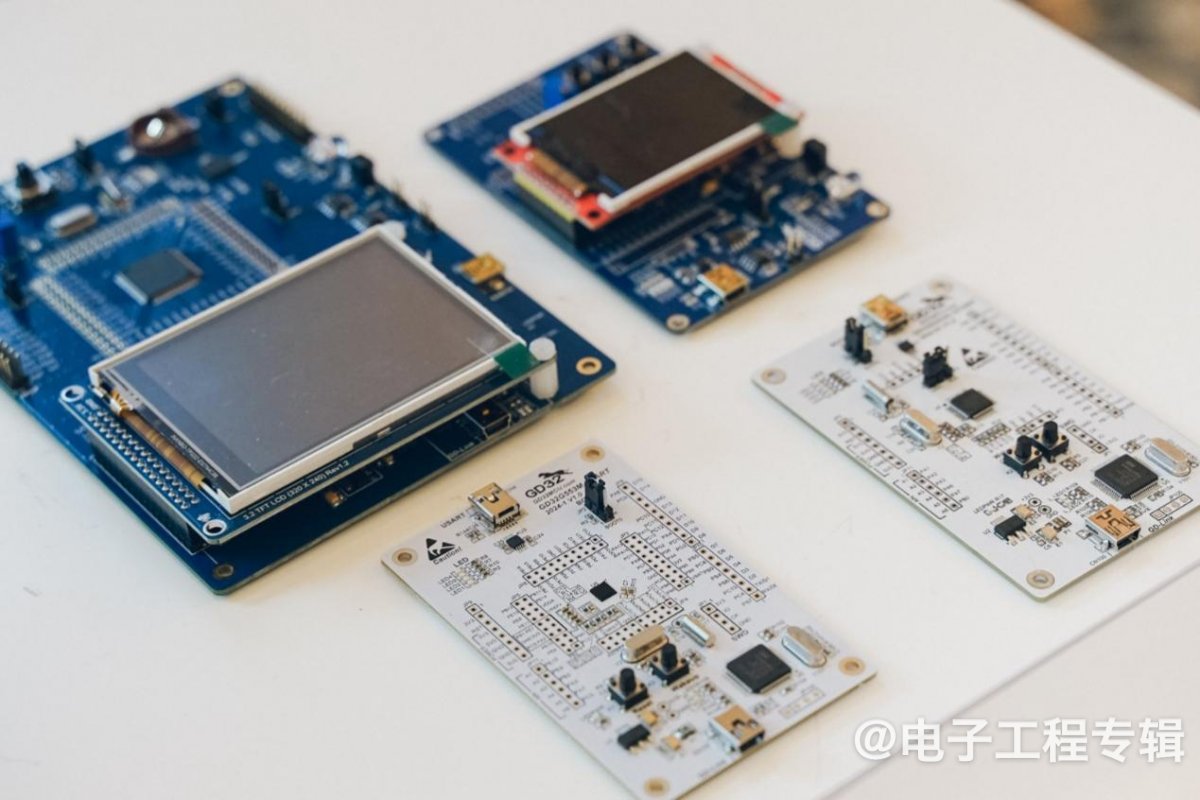

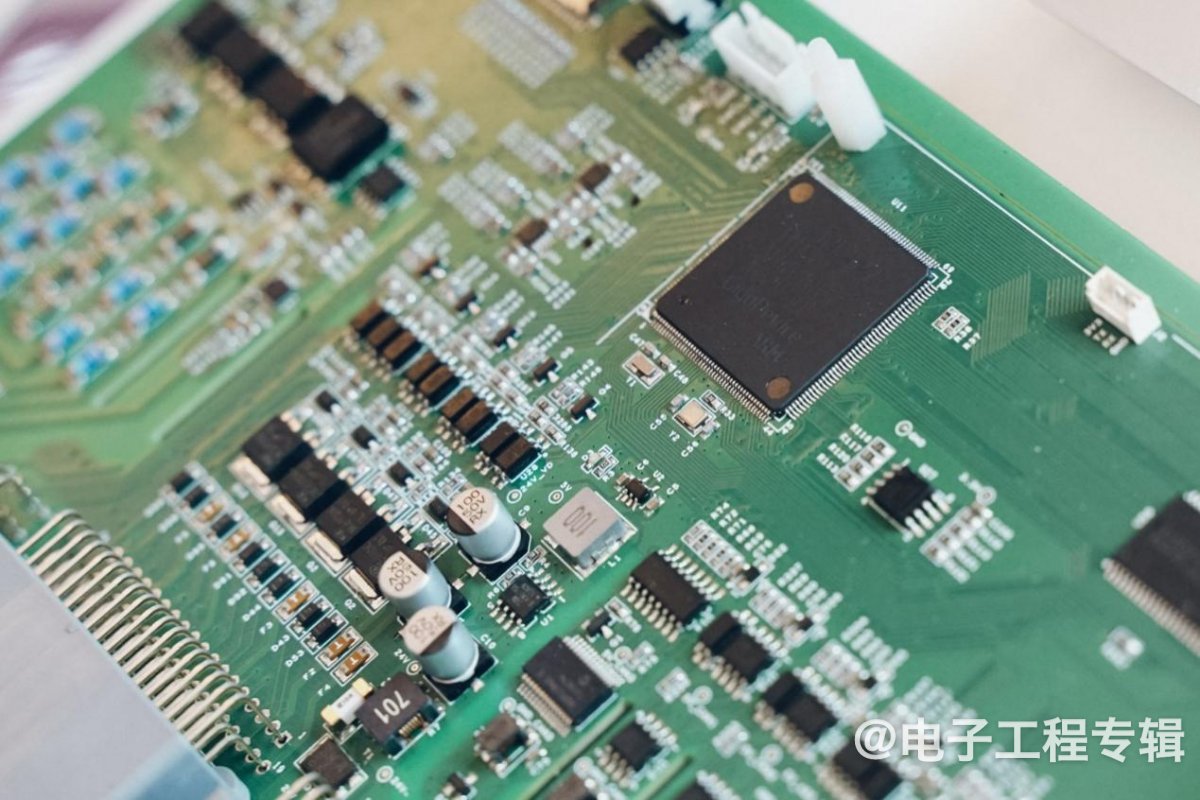

GD32G5評估板

有關GD32G5系列，值得額外花筆墨的，除了劉璐介紹中提及其功率控制的兩大關鍵技術：發波控制、感測，還有個部分即信號處理——“也是客戶最關心的”。

劉璐將這款MCU與DSP做了比較。針對Arm架構MCU原本存在信號處理上的短板，GD32G5主要做了三方面的強化，前文多少都已經涉及。其一是緊耦合CPU的RAM + 0等待系統SRAM；其二高主頻+高優先級中斷串行處理運算；另外就是包括FPU, MAC, 和通用DSP指令的加速，“架構上設計針對特定應用數學加速模塊”。

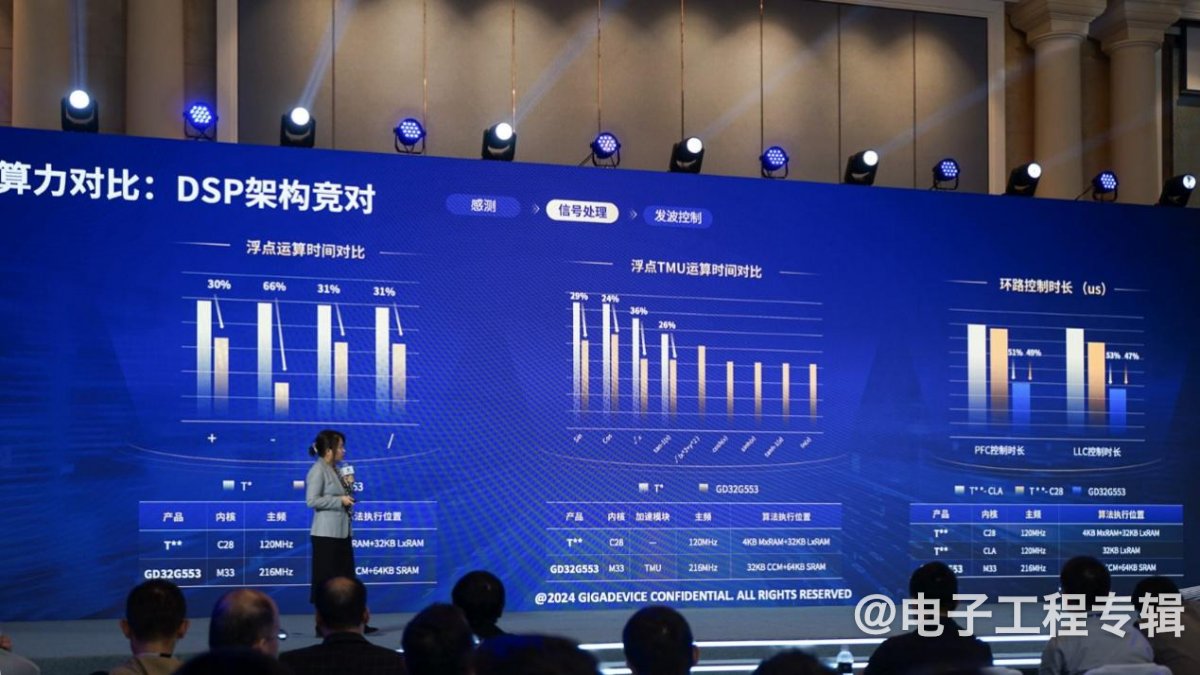

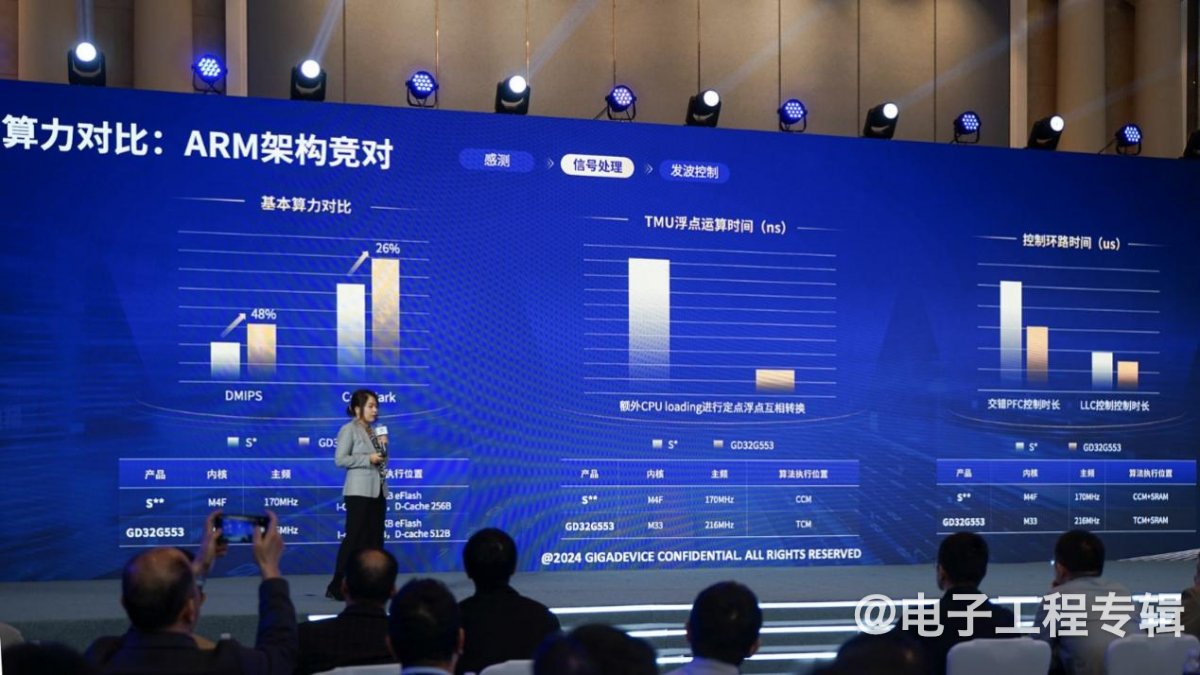

如此一來，在達成簡易開發優勢前提下，也總體降低了系統成本，并且滿足了信號處理的要求。這里也放上幾張兆易公開的算力對比圖，不僅是相比Arm架構競品，也與DSP進行了對比：

切入高門檻的工業應用

從這兩款產品的發布，我們是能夠窺見兆易創新在MCU產品與技術上的領先性，但這只是拿下更多工業應用的一方面。數字能源與工業自動化都是比較高門檻的工業應用，兆易創新MCU事業部產品市場總監陳思偉在媒體交流環節中也強調，這個領域的客戶通常不會輕易更換MCU產品。“我們針對這類高門檻工業應用的產品和市場策略主要分三個部分”， 陳思偉提到，（1）產品的高品質、差異化，和絕對領先。 “這就要靠我們?nèi)ド羁汤斫饪蛻舻膽?yīng)用和需求”，定義規劃差異化的產品，解決客戶應用的痛點。

（2）多產品協同。除了MCU，我們在存儲、電源、信號鏈、傳感以及功率器件上也有布局，通過MCU和周邊關鍵器件的協同，增強我們跟客戶的合作價值，提升客戶粘性，幫客戶解決關鍵器件選擇和國產化替代的問題。

兆易創新本身已經有flash, sensor, PMU相關產品，對于暫時未能自給自足的部分，兆易創新通過“戰略合作”的方式進行了有效的補充。在此方面，李寶魁講到，公司正依托自身強大的產品和技術基礎，與合作伙伴緊密結合，共同打造出一系列完整、可靠的解決方案。這些解決方案不僅顯著提高了客戶的粘性，還極大地減輕了客戶在選型過程中的投入”。

（3）“持續推出滿足客戶需求并對客戶有價值的可商用的解決方案，幫客戶節省開發時間，減少平臺導入的研發投入，降低平臺導入的可行性風險，同時我們的方案也能增加客戶產品的競爭力，給客戶的產品帶來額外的價值。

基于本文所述重點在MCU產品與技術本身：這其中值得展開的就在兆易創新MCU所謂的“差異化”與“絕對領先”。幾乎所有MCU企業都在談“差異化”，但真正做出了差異化，或能夠談差異化細節的屈指可數。這種“差異化”也是兆易創新MCU產品在工業領域全面開花的基礎。

從這個角度來看，兆易創新的研發資源與投入，覆蓋的技術廣度與深度，自主研發到自有檢測全流程覆蓋，其自有檢測能力通過專門的測試團隊和設備實驗室做開發測試方案，從而保障端到端質量，同時建立了靈活魯棒的供應鏈體系，再到產品線布局與產品質量表現等優勢項，都是李寶魁在主題演講中特別提到的：”我們認為，其中特別值得深究的，在技術深度和質量保障兩方面。”

虛擬IDM：技術與質量

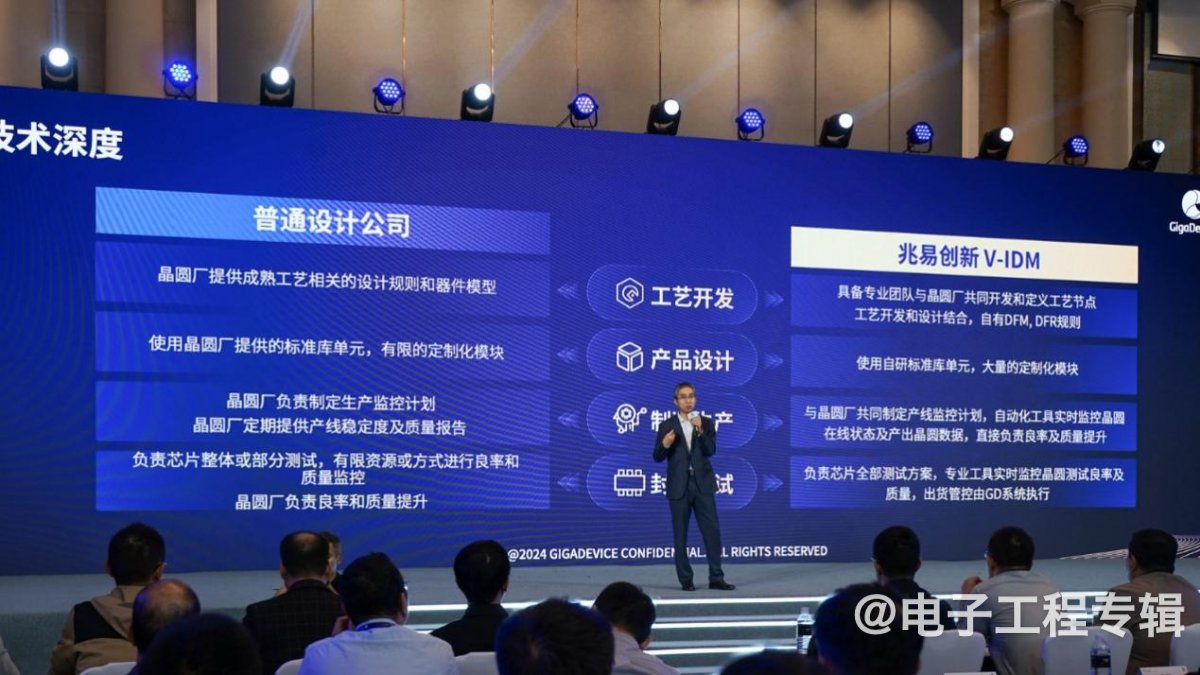

從技術深度的角度來看，李寶魁將兆易創新和普通芯片設計公司，從工藝開發、產品設計、制造生產和封裝測試四個方面做了比較。

兆易創新采用一種名為“虛擬IDM”的模式，以fabless的角色，同時“深挖芯片封裝與制造”。對于半導體成熟制造工藝領域來說，普通的設計公司是不需要關心制造工藝細節的：晶圓廠提供設計規則和器件模型，設計公司基于此做對應的芯片設計。

但兆易創新“有專業團隊和晶圓廠共同開發、定義工藝節點”，達成了工藝開發和設計的結合，采用“自有DFM, DFR規則”；對應的到std cell標準單元庫層面，兆易創新也能使用自研的std cell，做“大量定制化模塊”。

李寶魁介紹，“在產品設計方面，一般的設計公司通常是使用晶圓廠提供的標準單元和標準IP來做開發，但是兆易創新會大量使用自研的標準單元，來保證我們產品具有相對性的優勢；在生產制造方面，普通的芯片設計公司往往是把相關的制造交給晶圓廠，交給封測廠。但是兆易創新會做到與晶圓廠共同制定產線的監控計劃，我們會監控晶圓的生產以及晶圓生產的數據，然后負責相關產品的良率、可靠性，還有品質；在封裝測試方面，我們有全套的測試方案，都是兆易創新自己開發的，包括調試都可以在我們自己的實驗室里進行，可以極大確保產品的良率和可靠性，保障我們交給客戶的每一個產品都是質量過硬的產品。”

而兆易創新質量部副總裁楊新民對這一模式進行了更多的補充，他提到foundry代工廠和OSAT封測廠對芯片設計公司而言是黑盒子，“如果不打開這個盒子，我們很難去做管理”，這是兆易創新選擇構建“虛擬IDM”模式的起因，“將設計和foundry重新縫合起來”。而打開“黑盒子”，不僅有利于做技術差異化，而且便于質量管控。

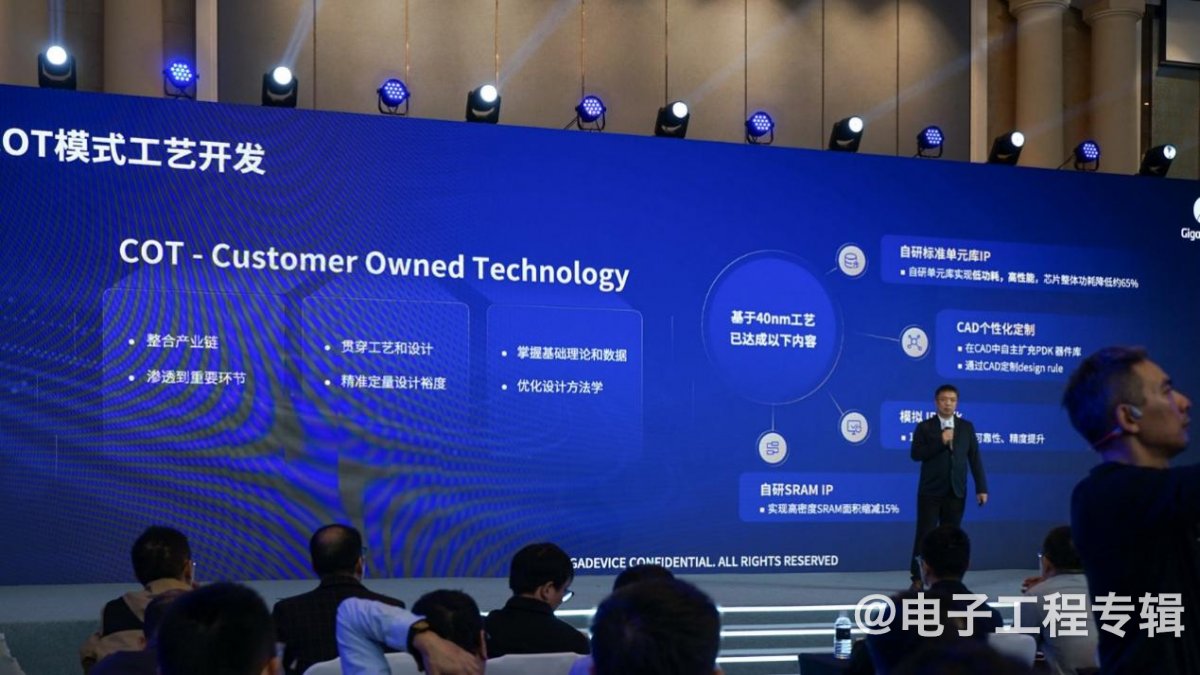

基于所謂COT（customer owned technology，這里的customer應該是指foundry的customer）模式工藝開發，在器件和單元層面的定制，令兆易創新的芯片相比競爭對手具備PPA方面的絕對優勢，而且在設計效率和安全可靠性方面也更優。

楊新民舉了個例子，“我們在40nm上做了不少努力，通過自研標準單元庫IP，芯片整體功耗降低了65%；定制我們自己的設計規則，可靠性要求高的，（工藝）進行縮緊，可靠性要求沒那么高，則工藝適當放松；模擬IP方面，我們也能通過定制做到IP更可靠；還有自研SRAM IP，將高密度SRAM面積縮減15%...”

虛擬IDM達成了芯片更高的性價比，更出色的PPA。在國產MCU領域，兆易創新大概是為數不多的有技術實力和出貨量執行這一模式的芯片企業。這種虛擬IDM模式，還是讓我們感覺耳目一新的。

從質量保證的角度來看，兆易創新有一套“ZD”（零缺陷）雙輪驅動方案。這套邏輯強調兆易創新和供應商共同推進質量管理體系。執行到目前這一階段，預期達成“Zero MO與Zero RMA”；從2027年起的下一階段，則要實現預測型質量管理，在失效前就偵測到問題并實現攔截。

為了實現“零缺陷”的目標，兆易創新規劃了“端到端質量保障”的實施方案。即使制造質量的把控對fabless而言相對缺少主動權，兆易創新期望把設計質量和測試質量都掌握在自己手里，“同時給工藝（制造）留出余量”，這就要求兆易創新有能力偵測供應鏈的質量問題。

上面這張圖給出了實施此方案的層級邏輯，包括感知層少見設計企業會有的MES系統；以及控制層的數據分析系統——做異常偵測的同時，就能改善良率；而在管理層上，QMS確保在大數據工具上偵測到異常做追溯，形成閉環。

尤為值得一提的是，此間為達成質量管控的全面數字化，并及時掌握封測數據（包括封裝廠的數據），兆易創新甚至?xí)檫@些工廠做數字化賦能，“我們不會向工廠收費，工廠也很歡迎這套系統”。最終能夠做到及時的質量告警、發現異常并做出響應。不得不說，在國內的確幾乎看不到將技術深度與質量管控做到這個程度的MCU企業。

有關MCU累計出貨量19億顆、2萬+客戶之類的數據大約已經無需贅言。面向國內，“能源電力、工業自動化、汽車、家電等領域的芯片國產化率目前還是非常低的。”李寶魁在采訪中談到，“我認為兆易是本土廠商中的頭部，國產替代就是我們的機遇，也是我們的使命。”

與此同時，走向海外，兆易創新也構建起了一整套海外供應鏈，“我們做了4、5年的供應鏈準備，從供應鏈到研發、銷售”。李寶魁預期未來海外市場的MCU營收占比還會增加，即便將遭遇更多的挑戰，兆易創新也有信心邁向更大的市場。
